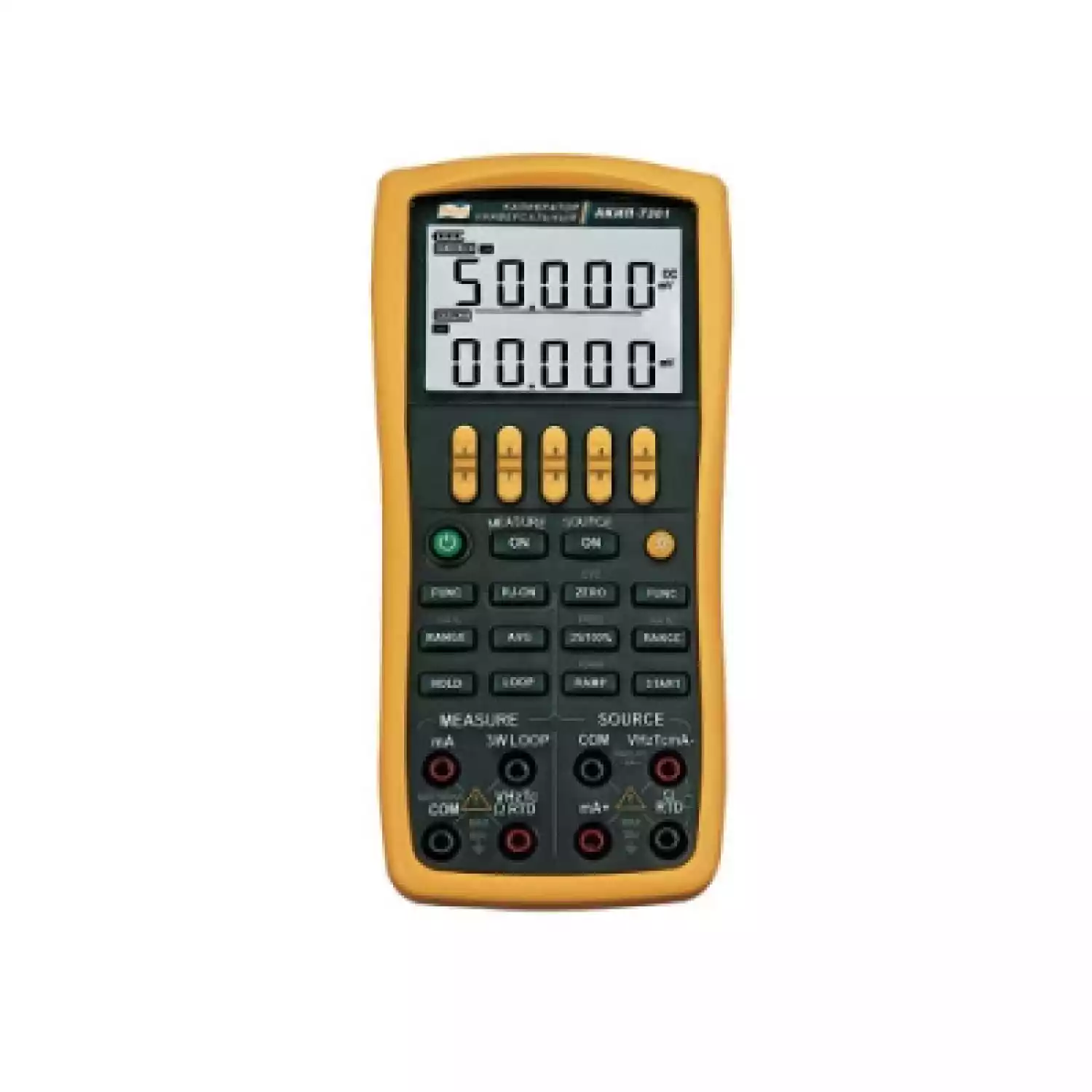

Калибратор промышленных процессов АКИП-7301

Калибратор АКИП 7301

Тип оборудования: Калибратор

Производитель: АКИП

Модель: АКИП-7301

Описание: Прибор для калибровки

Гарантия на калибратор промышленных процессов АКИП-7301: 12 мес.

Назначение прибора:

Калибратор промышленных процессов АКИП-7301 может генерировать прямоугольные и пилообразные импульсы скважностью 0,5 и амплитудой, регулируемой в пределах от 1 до 11 В. Прибор позволяет производить комплексное тестирование, а также отладку и выверку широкого спектра промышленного электронного оборудования без демонтажа.

Калибратор АКИП 7301 способен с высокой точностью имитировать сигналы датчиков давления, пьезометров, термопар и некоторых других типовых электронных модулей. Благодаря наличию двух параллельных коммуникационных каналов одновременно выполняется калибровка, снятие параметров и регулировка цепей и их элементов. Эта технология удобна для тестирования электронных фидеров, усилителей и преобразователей сигнала. Прибор имеет электронный коммутатор, позволяющий увеличить число подключённых устройств.

С помощью дополнительно приобретаемой оснастки АКИП 7301 может измерять электрическое сопротивление как по 2-х, так и по 3-х проводной схеме. Помимо того, определяется давление жидкостей и газов, снимаются параметры терморезисторов, контролируется частота преобразованного сигнала, решаются и многие другие измерительные задачи. Доступна функция контроля степени линейности номинала по току, выполняемая c шагом 25% от контролируемого диапазона.

Исполнение АКИП 7301 соответствует стандарту МЭК 61010 и выдерживает максимальное входное напряжение до 600В при пиковом напряжении на выходе 30В. Калибратор может эксплуатироваться при температуре от 0 до 50^оC и влажности не более 85%. Питание осуществляется от 4 элементов серии АА.

Технические характеристики калибратора АКИП-7301:

АКИП-7301
Режим	Предел	Диапазон измерений	Разрешение	Погрешность
Постоянное напряжение	50 мВ	-5 мВ…55 мВ	1 мкВ	0, 02 %+10 емр*
	500 мВ	-10 мВ…550 мВ	10 мкВ	0, 02 %+2 емр
	5 В	-0, 1 В…5, 5 В	0, 1 мВ	0, 02 %+5 емр
	50 В	0 В…55 В	10 мВ	0, 02 %+5 емр
Постоянный ток	50 мА	- 5 мА …50 мА	1 мкА	0, 02 %+2 емр
Частота	100 Гц	2…110 Гц	0, 1 Гц	0, 02 %
	1 кГц	0, 1…1, 1 кГц	1 Гц
	10 кГц	0, 1…11 кГц	0, 1 кГц
Сопротивление	500 Ом	0 Ом…550 Ом	0, 01 Ом	0, 02 %+0, 1 Ом
Сопротивление	5 кОм	0 кОм…5, 50 кОм	0, 1 Ом	0, 02 %+0, 5 Ом
Измерение температуры спомощью термопар	R	-40…1760 °C	1°C	1, 5 °C
	S	-20 …1760 °C	1°C	1, 5 °C
	K	-200, 0…1370, 0 °C	0, 1°C	0, 9 °C
	E	-200, 0…1000, 0 °C		0, 6 °C
	J	-200, 0…1200, 0 °C		0, 7 °C
	T	-200, 0 …400, 0 °C		0, 6 °C
	N	-200, 0…1300, 0 °C		1 °C
	B	400…1800 °C	1°C	2 °C
Измерение температуры с помощью термосопротивления	PT100	-200, 0…850, 0 °C	0, 1°C	0, 8 °C
	PT1000	-200 …630 °C		0, 4 °C
	Cu50	-50, 0…150, 0°C		0, 6 °C
Измерение давления с помощью модулей давления	32 типа модулей серии АРМ	2, 5 кПа…70МПа	5разрядов	0, 025…0, 05 %
Выходной режим	Предел	Диапазон измерений	Разрешение	Погрешность
Постоянное напряжение	100 мВ	-10 мВ…110 мВ	1 мкВ	0, 02 %+10 емр
	1 В	-0, 1 В…1, 1 В	10 мкВ	0, 02 %+10 емр
	10 В	-1 В…11 В	0, 1 мВ	0, 02 %+ 10 емр
Постоянный ток	20 мА	0…22 мА	1 мкА	0, 02 %+10 емр
Частота	100 Гц	2…110 Гц	0, 1 Гц	0, 02 %
	1 кГц	0, 1…1, 1 кГц	1Гц
	10 кГц	0, 1…11 кГц	0, 1 кГц
	100 кГц	1 кГц…110 кГц	1 кГц
Импульсы	1 кГц	10…10000 имп.	1 имп	0, 1 %
	10 кГц
	100 кГц
Переключатель (коммутатор)	100 Гц		0, 1 Гц	0, 02 %
	1 кГц		1Гц
	10 кГц		0, 1 кГц
	100 кГц		1 кГц
Сопротивление	400 Ом	0 Ом…400 Ом	0, 01 Ом	0, 02 %+0, 1 Ом
	4 кОм	0 кОм…4 кОм	0, 1 Ом	0, 02 %+1 Ом
	40 кОм	0…40 кОм	1 Ом	0, 1 %+10 Ом
Имитация статической хар-ки термопары	R	-40…1760 °C	1°C	1, 5 °C
	S	-20 …1760 °C	1°C	1, 5 °C
	K	-200, 0…1370, 0 °C	0, 1 °C	0, 9 °C
	E	-200, 0…1000, 0 °C		0, 6 °C
	J	-200, 0…1200, 0 °C		0, 7 °C
	T	-200, 0 …400, 0 °C		0, 6 °C
	N	-200, 0…1300, 0 °C		1 °C
	B	400…1820 °C	1 °C	2 °C
Имитация статической характеристики термосопротивления	PT100	-200, 0…850, 0 °C	0, 1 °C	0, 8 °C
	PT1000	-200 …630 °C		0, 4 °C
	Cu50	-50, 0…150, 0°C		0, 6 °C
Имитация статической хар-ки модулей давления	32 типа модулей серии АРМ	2, 5 кПа …70 МПа	5 разрядов	0, 025…0, 05 %
Петля (режим питания петли от внутреннего источника)	24 В при макс.токе 25 мА			10%
Общие характеристики
Питание	6В,
Условия эксплуатации	0…50°С (≤80%)
Условия хранения	-10…55°С (≤90%)
Исполнение	МЭК 61010; макс. напряжение вход - до 600Впик; выход – до 30В (пост)
Время самопрогрева	10 минут
Дисплей	ЖКИ 68 х 36 мм (2-х строчный)
Подсветка	Есть (с регулировкой 0…9000с)
Массо-габаритные показатели	205х95х42 мм, 500 гр.

Комплект поставки:

Калибратор АКИП-7301, 2 к-та измерительных проводов (4 шт), тестовые наконечники (2 шт.), зажимы крокодил(2 шт.), предохранитель (2 шт.), инструкция, сумка-чехол.

*Технические характеристики и комплект поставки прибора могут быть изменены производителем без предварительного уведомления.
