Искровой атомный оптико-эмиссионный спектрометр ИСКРОЛАЙН 250К

Тип оборудования: Искровой атомный оптико-эмиссионный спектрометр

Производитель: Искролайн

Модель: ИСКРОЛАЙН 250К

Гарантия: 1 год

Описание спектрометра ИСКРОЛАЙН 250К:

Эмиссионный спектрометр с низковольтным униполярным разрядом в атмосфере аргона в качестве источника возбуждения спектра.

Модификация эмиссионного спектрометра ИСКРОЛАЙН в настольном исполнении с расширенными возможностями. Спектральный диапазон расширен до 167 нм – 800 нм. Это позволяет без компромиссов анализировать щелочные металлы, а так же предоставляет больше возможностей для анализа редкоземельных металлов.

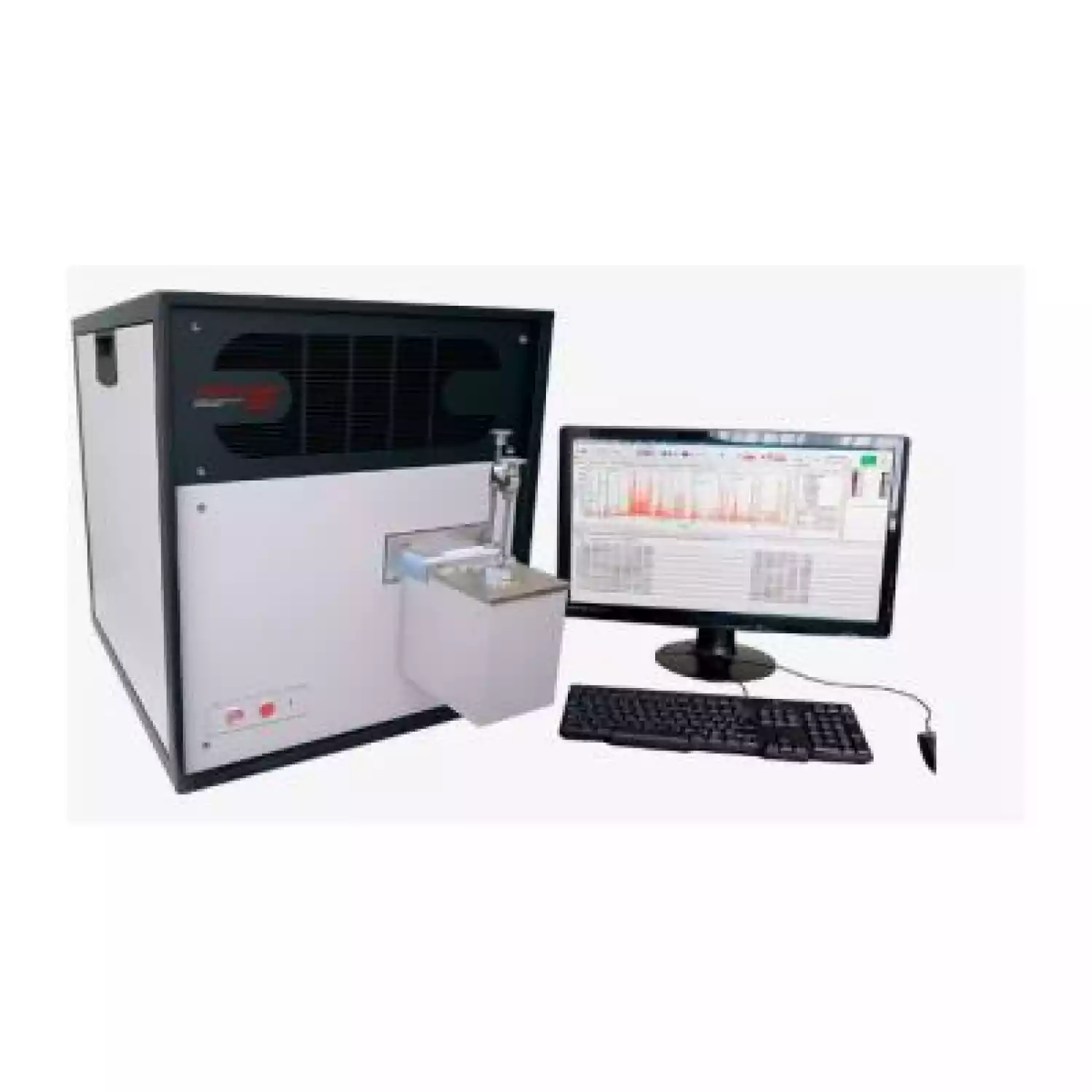

ИСКРОЛАЙН 250К – это искровой оптический атомно-эмиссионный спектрометр в компоновке для настольного размещения (так же может комплектоваться подкатным настраиваевым по высоте столиком для установки на нём спектрометра). Выполнен в виде моноблока с подключаемым вакуумным оборудованием и компьютерной периферией (монитор, клавиатура, «манипулятор мышь»).

Прибор предназначен для экспресс анализа металлов и сплавов (твёрдых токопроводящих проб) для количественного и качественного определения различных легирующих добавок и примесей (в различных основах) в процессе плавки, при сертификационном анализе, а так же для определения марки при входном контроле.

В линейке спектрометров ИСКРОЛАЙН модификация 250К расположена между ИСКРОЛАЙНОМ 100 и ИСКРОЛАЙНОМ 300. По габаритам это практически «сотка»: занимаемая на столе площадь у 250й модели идентична И100, разница только в высоте спектрометра, он выше за счёт дополнительного спектрографа для работы в длинноволновой области спектра (которая на жаргоне называется «красной»).

Использование дополнительного спектрографа позволило улучшить спектральное разрешение в основном диапазоне, где расположено наибольшее число аналитических спектральных линий основных легирующих и примесных элементов. А именно: от 167 нм до 350 нм, что позволило при дисперсии в 0,98 нм/мм достичь спектрального разрешения менее 20 нм (0,017 нм). При этом во втором спектрографе (в диапазоне от 350 нм до 800 нм) удалось достичь показаний более старшей модели – ИСКРОЛАЙН 300, что для этого спектрального диапазона и прибора таких габаритов весьма и весьма достойно.

Такие незаурядные характеристики позволяют ИСКРОЛАЙН 250К чувствовать себя гораздо более уверенно при анализе сложных высоколегированных образцов даже без использования системы учёта влияния «третьих» элементов (которая в программном обеспечении «PPM Pro» присутствует уже в базовой комплектации). Так же спектрометр лучше себя показывает при анализе чистых проб в сравнении с младшей моделью ИСКРОЛАЙН 100.

Конструктивно прибор представдяет собой моноблок, построенный вокруг двух спектрографов с системой возбуждения спектров на базе генератора LCR-разряда СПАРКС со штативом открытого типа, с системой регистрации спектра на 17-ти линейных ПЗС детекторах, под управлением программного обеспечения собственной разработки «PPM Pro», систем: газоподачи, вакуумирования, а также корпуса.

Преимущества ИСКРОЛАЙН 250К:

Точный анализ сложных сплавов
Настольный форм-фактор
Расширенный спектральный диапазон 167 - 800 нм.
Доступны более 70 химических элементов в т.ч. S, P, C и наиболее сильные аналитические линии щелочных элементов: Li, Na, K
Высокое спектральное разрешение
Низкие пределы обнаружения
Для лабораторий, производств и научных центров
Входной и выходной контроль
Сертификационный анализ
Экспресс-анализ в процессе плавки
Автоматическое определение марки
Цифровой контроль подачи аргона
Не требует профилирования
Простота и надежность в эксплуатации

Технические характеристики спектрометра ИСКРОЛАЙН 250К:

Диапазон измерения концентраций, %		от менее 0.0001 до десятков*
Относительная случайная погрешность (в зависимости от элемента, значения массовой доли и качества ГСО), %		менее 0.5 – 30
Источник возбуждения спектра	Тип разряда	низковольтная униполярная искра в атмосфере аргона.
	Напряжение, В	100 – 500
	Частота, Гц	100; 200; 300; 400
	Емкость, мкФ	2.2; 4.4;
	Индуктивность, мкГн	40, 270, 750, 2400 (по запросу)
	Сопротивление, Ом	0.3; 0.99; 3.3
Рабочий спектральный диапазон, нм		167 – 800
Среднее спектральное разрешение, нм	в диапазоне, нм
	167 – 350	0.015 – 0.02
	350 – 800	0.02 – 0.03
Средняя обратная линейная дисперсия, нм/мм	в диапазоне, нм
	167 – 350	0.98
	350 – 800	1.8
Фотоприемники (линейные ПЗС–детекторы TOSHIBA), шт		17
Длительность одного кадра, с		0.004 – 60
Число кадров		1 – 500
Интерфейс		USB2.0
Режим передачи кадров	все кадры	есть
Режим передачи кадров	среднее по всем кадрам	есть
Электрическое питание		230±10% В, 50±2 Гц
Потребляемая мощность, не более, Вт	без искры	500
Потребляемая мощность, не более, Вт	при горении искры	900
Масса, не более, кг		100

* – максимальные определяемые на спектрометрах Искролайн концентрации примесных элементов практически не ограничены, т.к. содержание элементов определяется сразу на нескольких аналитических линиях определяемого элемента большой и малой интенсивности (т.е. на “сильных” и “слабых” линиях). Применение “слабых” линий как раз и расширяет динамический диапазон измерений вверх по концентрациям в сотни и тысячи раз.

Метрологические характеристики ИСКРОЛАЙН 250К:

Пределы обнаружения, в % *
S	0,00004
P	0,00001
C	0,00006
Si	0,00007
Cu	0,00005
Mg	0,00009
Ti	0,00005
W	0,00009
Nb	0,00005
Ni	0,00009
Cr	0,00004
Al	0,00002
Mo	0,00009
V	0,00004
Pb	0,0007
Sb	0,000008
Ag	0,00003
As	0,00001
Mn	0,00004

* Пределы обнаружения рассчитаны по критерию «3σ» для основ Fe, Cu, Al и получены на реальных методиках в типичных условиях анализа.
