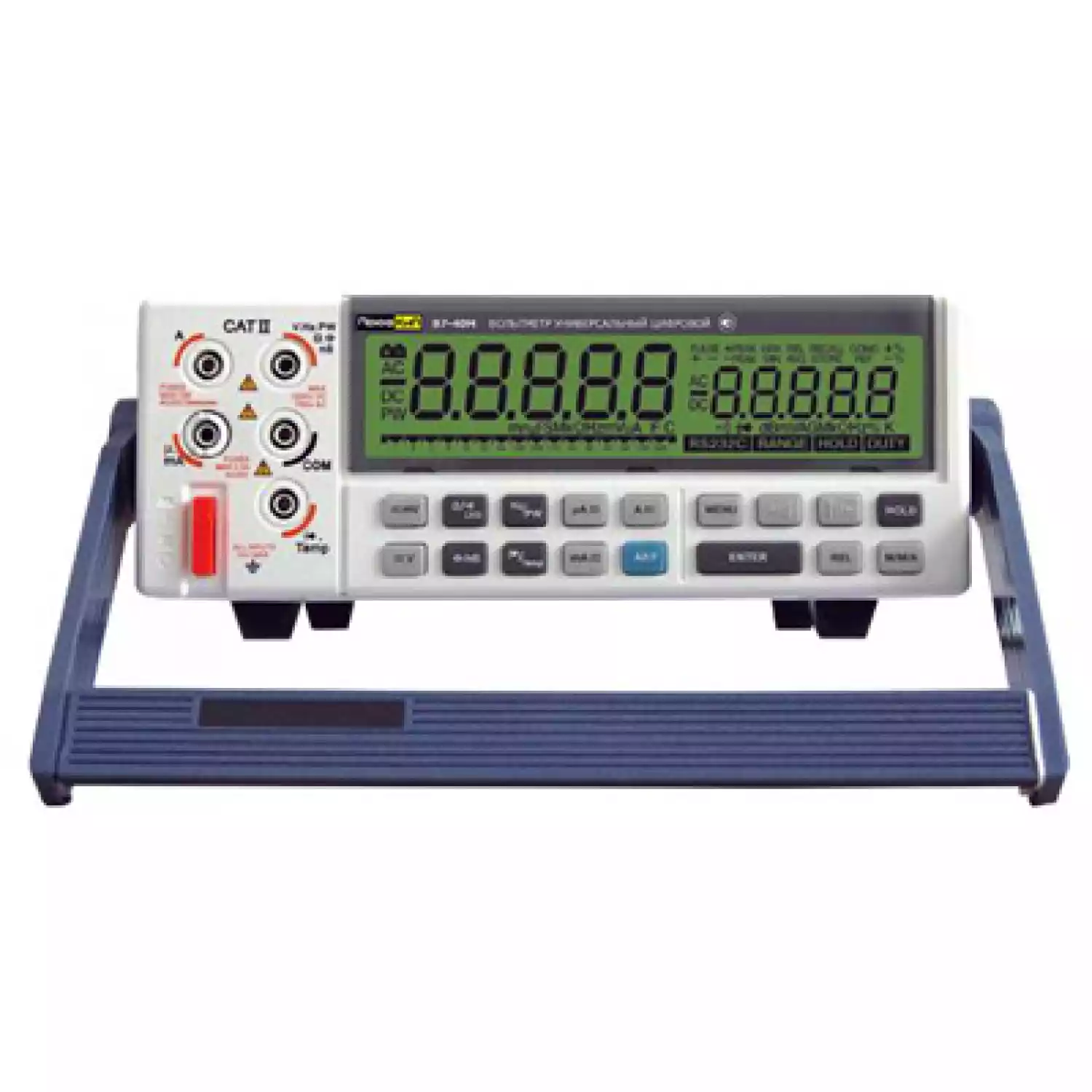

Универсальный вольтметр ПРОФКИП В7-40М

Универсальный вольтметр ПРОФКИП В7-40М предназначен для измерения постоянного и переменного напряжений, силы токов и сопротивления постоянному току.

Вольтметр универсальный ПРОФКИП В7-40М применяется при производстве радиоаппаратуры и электрорадиоэлементов, при научных и экспериментальных исследованиях, в лабораторных и цеховых условиях.

Отличительные особенности:

Шкала: 4¾ разряда, двойной дисплей
Разрешение: 0.01 мВ, 0.01 Ом
Погрешность: 0.05% (переменное напряжение)
Измерение True RMS (постоянный и переменный ток)
Измерение частоты, емкости, ширины и скважности импульсов, температуры
Измерение пиковых значений
Измерение в диапазоне: 5000 мкА … 10 А
Измерение малых напряжений: 2500 мВ минимум
Проверка диодов: 20 В
Запоминание результатов измерения
Использование в переносном /стационарном вариантах
Автоподсветка дисплея
Интерфейс RS-232C

Технические характеристики вольтметра ПРОФКИП В7-40М:

Параметры	Значения
Постоянное напряжение
Диапазон измерения	500 мВ, 2500 мВ, 5 В, 50 В, 500 В, 1000 В
Точность	±0.05% + 5
Переменное напряжение
Диапазон измерения	500 мВ, 5 В, 50 В, 500 В, 750 В
Точность	±0.75% + 20
Переменное + постоянное напряжение
Диапазон измерения	500 мВ, 5 В, 50 В, 500 В, 750 В
Точность	1.5% + 50 (500 мВ) 2.0% + 50 (5 В, 50 В, 500 В, 750 В)
Постоянный ток
Диапазон измерения	5000 мкА шунт 100 Ом 500 мА шунт 1 Ом 10 А шунт 10 МОм
Точность	0.2% + 5 (500 мкА, 500 мА) 0.5% + 5 (10 А)
Переменный ток
Диапазон измерения	5000 мкА, 500 мА, 10 А
Частота	50 Гц … 1 кГц
Точность	0.75% ±20 для < > 1% для > 40000 отсчетов
Переменный + постоянный ток
Диапазон измерения	5000 мкА, 500 мА, 10 А
Частота	Постоянный ток 1 кГц
Точность	1.5% + 50 для < > 2% для > 30000 отсчетов
Сопротивление
Диапазон измерения	50 Ом, 5 кОм, 50 кОм, 500 кОм, 5 МОм, 50 МОм
Разрешение	0.01 Ом (50 Ом) 0.1 Ом, 1 Ом, 10 Ом, 100 Ом (5 кОм, 50 кОм, 500 кОм, 5 МОм) 1 кОм (50 МОм)
Точность	1.0% + 20 (50 Ом) 0.2% + 5 (5 кОм, 50 кОм, 500 кОм, 5 МОм) 1.0% + 10 (50 МОм)
Сопротивление, измеренное низким напряжением
Диапазон измерения	5 кОм, 50 кОм, 5 МОм, 50 МОм
Разрешение	1 Ом, 10 Ом, 100 Ом, 1 кОм (5 кОм, 50 кОм, 5 МОм) 10 кОм (50 МОм)
Точность	0.5% + 5 (5 кОм, 50 кОм, 5 МОм) 2.5% + 10 (50 МОм)
Наносекунды
Диапазон измерения	500 нс
Разрешение	0.1 нс
Точность	3.0% + 5
Прозвон цепи
Диапазон измерения	5 кОм, 50 кОм, 500 кОм, 5 МОм
Точность	< > >15 Ом (5 кОм, открытый вход, звуковой сигнал выкл.) < > >100 Ом (50 кОм, открытый вход, звуковой сигнал выкл.) < > >1 кОм (500 кОм, открытый вход, звуковой сигнал выкл.) < > >10 кОм (5 МОм, открытый вход, звуковой сигнал выкл.)
Проверка диодов
Диапазон измерения	20 В
Точность	5% + 10
Ток	1 мА
Напряжение открывания	15 В … 22 В
Емкость
Диапазон измерения	5 нФ разрешение 1 пФ 50 нФ разрешение 10 пФ 500 нФ разрешение 100 пФ 5 мкФ разрешение 1 нФ 50 мкФ разрешение 10 нФ 500 мкФ разрешение 100 нФ 5 мФ разрешение 1 мкФ
Точность	5% + 10 (5 нФ) 2% + 10 (50 нФ, 500 нФ) 2% + 5 (5 мкФ, 50 мкФ) 3% + 10 (500 мкФ, 5 мФ)
Частота
Диапазон измерения	50 Гц разрешение 0.01 Гц 500 Гц разрешение 0.1 Гц 50 кГц разрешение 1 Гц 500 кГц разрешение 10 Гц 5 кГц разрешение 100 Гц
Точность	0.01% + 5
Ширина импульсов
Диапазон измерения	200 мс
Разрешение	10 мкс
Точность	0.1% + 5
Коэффициент заполнения импульсов
Диапазон измерения	100%
Разрешение	0.01%
Точность	0.1% + 5
Температура
Диапазон измерения	-20°С … 0°С 0°С … 150°С 150°С … 1200°С
Разрешение	0.1°С
Точность	±3°С (-20°С … 0°С) ±2°С (0°С … 150°С, 150°С … 1200°С)
°F	°F = °C x 9/5 + 32
°К	°K = °C + 273.1
Определение пикового значения
Диапазон измерения	постоянное напряжение: мВ, В постоянный ток: мкА, мА, А
Точность	Менее чем 10% на пик с продолжительностью < > 10% от полной шкалы каждого измерения
Общие характеристики
Частота обновления	2 с.
Рабочая температура	0°С ... 40°С при влажности < >
Питание	120 В/220 В, 50 Гц/60 Гц
Автовыключение	15 мин.
Габариты	270х245х95 мм
Вес	1.7 кг

Комплект поставки:

Вольтметр универсальный ПРОФКИП В7-40М
Измерительные кабели
Кабель RS-232C
Кабель питания
Руководство по эксплуатации

Дополнительно:

ПО
Датчик температуры
