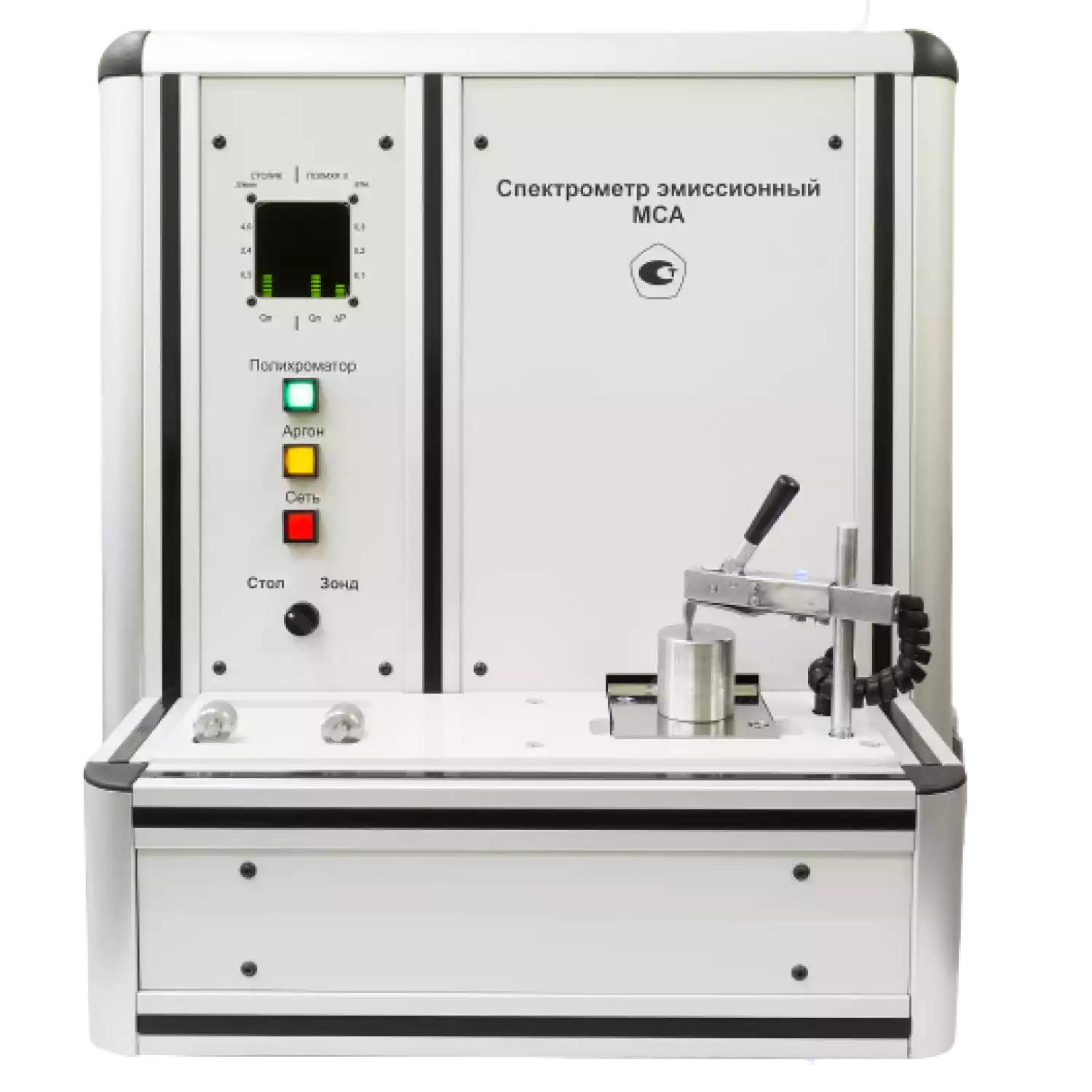

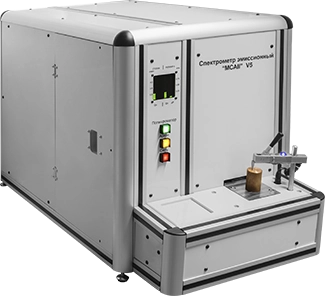

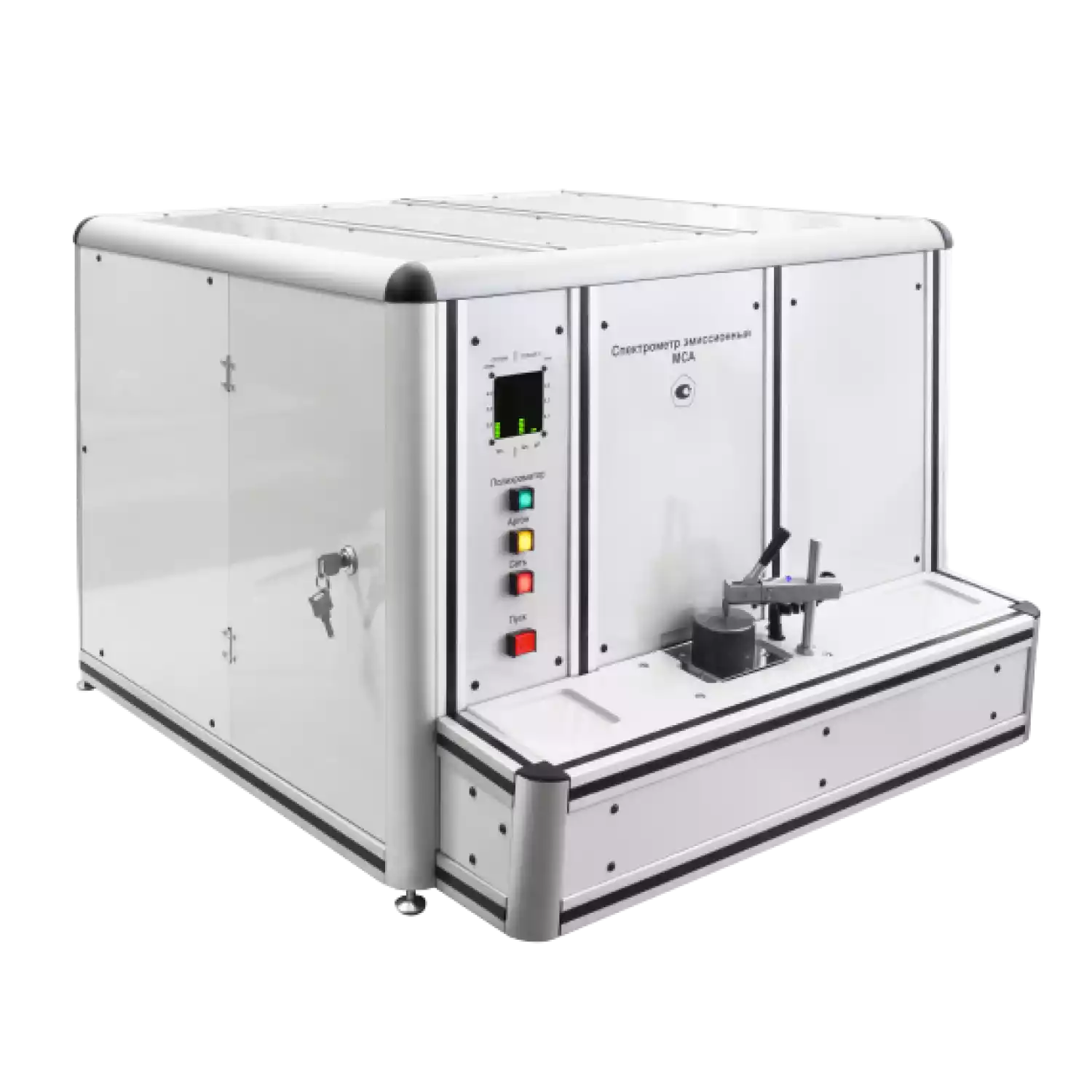

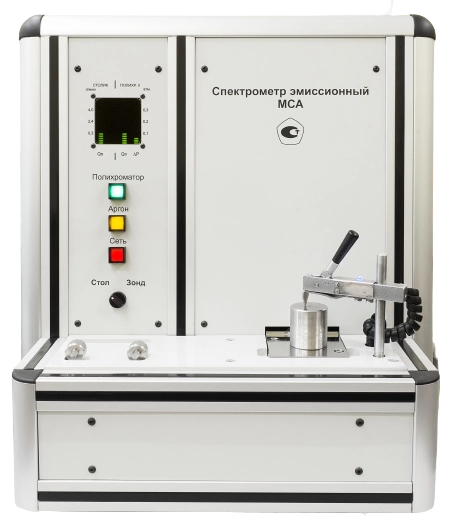

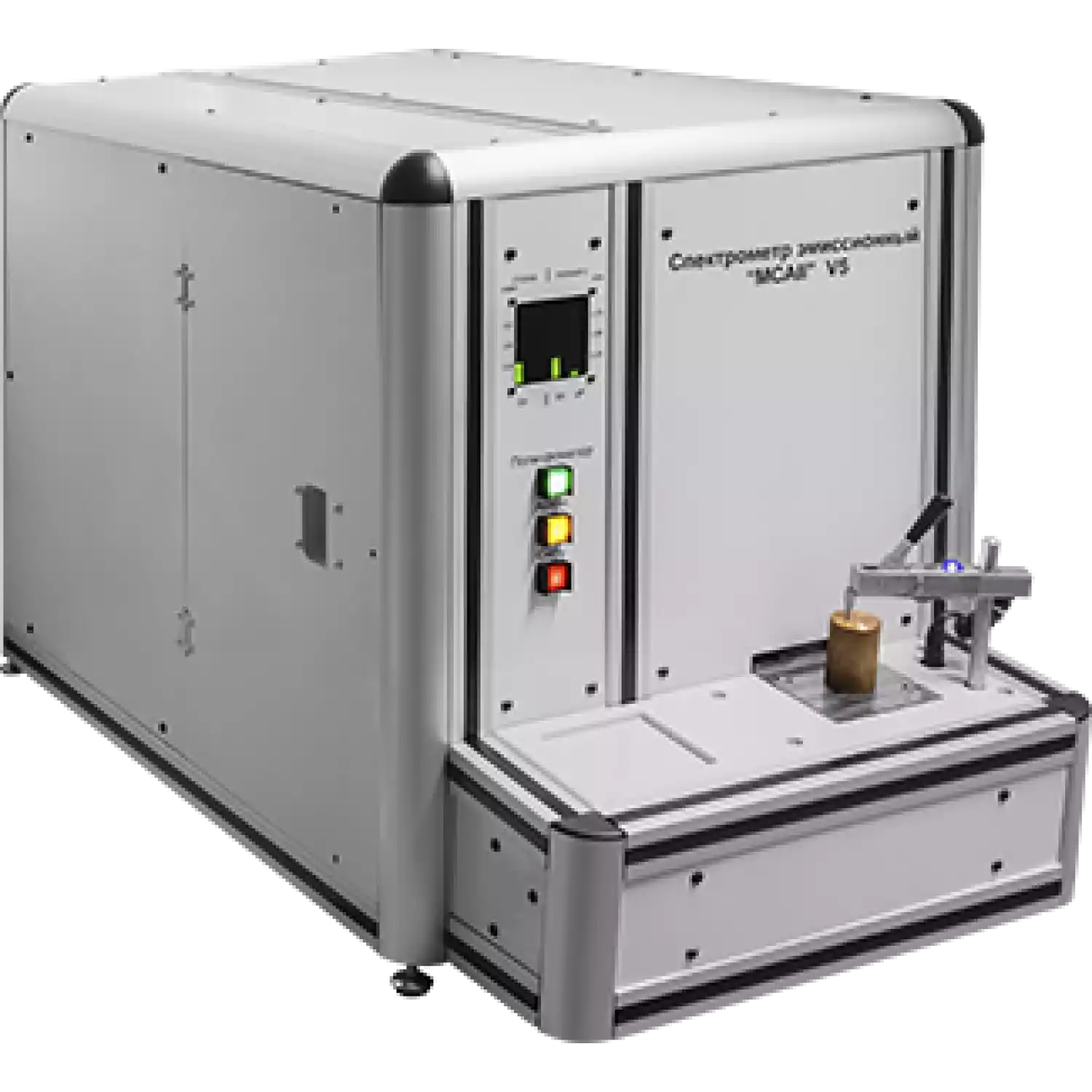

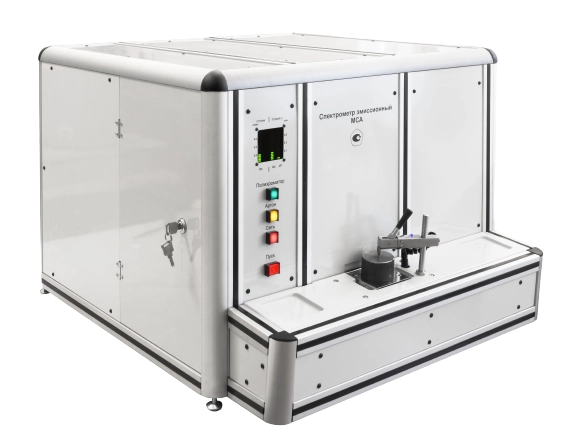

Спектрометр эмиссионный МСАII V5

Оптические эмиссионные спектрометры МСАII V5 предназначены для измерений содержания химических элементов, входящих в состав металлов, сплавов, порошков, руд и горных пород в соответствии с аттестованными и стандартизированными методиками (методами) измерений. Возможен анализ металлов и сплавов на основе Fe, Ni, Cu, Al, Ti, Mg, Pb, Zn, Co, Sn. Менее чем за минуту вы узнаете точный элементный состав образца и его соответствие ГОСТам, стандартам и техническим регламентам. Прибор определяет содержание примесных элементов от 0,0001 процента до 50 процентов.

Оптический эмиссионный спектрометр МСАII V5 разработан для точного экспрессного анализа состава металлов и сплавов. Спектрометр за 27 секунд определяет процентное содержание всех химических элементов одновременно, включая C, S, P, Si, Cr, Ni, Cu, V, W, Nb, Ti, Al, Zn, Sn, Pb, As и т. д. как в черных, так и в цветных металлах. Анализируемые материалы – металлы и сплавы на основе Fe, Ni, Cu, Al, Ti, Mg, Pb, Zn, Co, Sn, порошки различного химического состава, руды, ферроматериалы, геологические пробы. Точность анализа превышает требования ГОСТов, регламентирующих количественные показатели спектрального анализа.

Прибор наиболее востребован для анализа металла в лабораториях металлургических предприятий для экспресс-анализа технологических проб при выплавке металла, в лабораториях металлообрабатывающих и машиностроительных предприятий для входного контроля металла и проверки его соответствия сертификатам.

Вы можете приобрести как типовой прибор, так и заказать нам любую из 12 модификаций спектрометров (это самый большой выбор спектрометров, производимых в России), а также указать те опции, которые необходимы Вашему предприятию, в том числе, например, возможность анализа больших деталей, отливок с помощью выносного зонда (опция «Гибрид» ), или анализа порошков, проб нестандартной формы на воздушном штативе.

Особенности спектрометра МСАII V5

• Спектрометр может работать в реальных условиях завода с нестабильной температурой (оптика термостатирована), нестабильным электроснабжением (встроенный корректор мощности нивелирует колебания напряжения сети), наличием электромагнитных помех (система помехозащищенности), вибрации, загрязненности.
• Благодаря повышенной точности анализа можно плавить на нижних пределах легирующих элементов в пределах марки и этим экономить сотни тысяч рублей на покупке дорогостоящих легирующих элементов.
• Оптическая система построена на круге Роуланда радиусом 500 мм (из всех выпускаемых в России спектрометров это максимальный размер круга Роуланда), что даёт лучшее спектральное разрешение и позволяет использовать чистые аналитические линии без наложения спектральных линий других элементов и получать точный анализ как малых концентраций на уровне нескольких десятитысячных долей процентов до 50% легирования
• Единственный в России спектрометр с термостатированием оптики (не боится изменения температур, требует гораздо реже проводить процедуру рекалибровки).



Моделирование работы системы термостабилизации. Слева — монохроматор обычного прибора, справа — включена и работает система термостабилизации. Цифры — это температура по Цельсию в указанных точках, температура окружающей среды — 40 градусов. При работе системы термостабилизации температура в монохроматоре не превысила 16 градусов, тогда как без неё — почти сорок. При высоких температурах повышается темновой ток ПЗС-приёмников, смещаются спектральные линии. Итог — падает точность измерений, требуется частая перекалибровка прибора.

5. Аргонозаполненная оптика применяется в большинстве современных высококлассных приборов. При этом отсутствует загрязнение оптических элементов парами масла из насоса, не нужны ловушки масла, не нужен сам насос, который приводит к удорожанию прибора. Кроме того, приемники излучения в аргоне не перегреваются, и результаты более стабильные

6. Всеобъемлющая база марок стали, возможность автоматического определения марки по результату анализа.

7. Единственный спектрометр с единой калибровкой на все марки стали с высокой точностью (инновационная разработка аналитиков предприятия на основе алгоритма сотрудника компании В.А. Ловцюса для учета эффекта разбавления основы и влияния третьих элементов). Алгоритм обеспечивает надежный анализ высоколегированных сплавов (с содержанием легирующих элементов до 50%), в том числе и при анализе проб произвольного состава при выплавке сложных сплавов.

8. Благодаря единой калибровке работа на спектрометре стала ещё проще и надёжней. После обучения вы будете уверенно и быстро проводить анализ образцов.

9. При возникновении новых задач по аналитике вы можете самостоятельно откалибровать прибор на новые основы и элементы.

10. Расход аргона значительно снижен за счёт использования электроники. Это обеспечивает низкую себестоимость анализа.

11. При конструировании тщательно продуманы вопросы безопасности работы на приборе.

12. Программное обеспечение позволяет провести дистанционную диагностику и поддержку прибора.

13. Высокая надежность изготовления (все платы производятся на автоматических линиях со 100% контролем), гарантия на прибор 2 года.

14. Мы всегда готовы помочь заказчикам в решении нестандартных задач. Вы получите прибор, доработанный с учётом ваших задач и пожеланий.

15. Принимая на себя обязательство поддержки наших спектрометров в течение 12 лет, мы обеспечиваем наличие всех запасных частей на складе компании.

Эксплуатационные достоинства спектрометров МСА при анализе металла и других веществ

1. Простая процедура включения и подготовки к работе. Самостоятельный выход в рабочий режим. Включили питание – через 30 минут можно работать.
2. Одна программа анализа на одну основу материала. Программное обеспечение автоматически пересчитывает результаты по калибровочным графикам, соответствующим типу материала. Задача оператора – выбрать предполагаемую основу: стали, алюминий, латуни и т.д. Нет необходимости переключаться между множеством методик анализа – сокращение времени анализа.
3. Быстрое переключение между разными основами анализируемого материала. Спектрометр не требует дополнительных калибровок. Соблюдение условий чистоты анализа занимает до 5 минут на очистку разрядной камеры и смену электрода.
4. Встроенный марочник упростит процесс контроля литья – покажет допуски и результат анализа, подсветит выход за пределы допусков. Поможет подобрать марку сплава для неопознанного образца.
5. Быстрая автоматическая коррекция программы анализа по одному эталону на лету. Возможность пересчёта результатов уже проведённых измерений сразу после коррекции программы анализа.
6. Простое и быстрое обслуживание спектрометра в повседневной деятельности: чистка разрядной камеры и полная чистка узла электрода вместе занимают менее 10 минут.
7. Нет необходимости чистить элементы оптической системы. Усовершенствованная схема осветителя не требует чистки защитного стекла в течение нескольких лет при нагрузке примерно 50 анализов в неделю. Очистке подвергается только наружная часть защитного стекла, для чего не требуется разбирать спектрометр.
8. Полихроматор, продуваемый аргоном, практичнее для работы в диапазоне до 178 Нм, чем вакуумированный. Нет вакуумного насоса – выше надежность спектрометра, отсутствует риск необратимого повреждения полихроматора в случае поломки насоса или его нештатной остановки.

Спектрометры МСА это:

• Точность
• Быстрота анализа
• Низкие пределы обнаружения
• Простота пробоподготовки и работы
• Безопасность
• Уникальные программы обработки спектров
• Инновационные решения
• Низкая себестоимость анализов

Основные характеристики спектрометра МСАII V5

Характеристика	Значение
Спектральный диапазон, нм	178-408, опционно 410-770.
Обратная линейная дисперсия	0,8 нм/мм.
Полихроматор №1 (178 - 408) нм (заполнен аргоном)	Схема Пашена-Рунге. Радиус круга Роуланда 500 мм, решетка нарезная 2400 штр/мм.
Полихроматор дополнительный (410 - 780) нм   (опционно)	Схема Пашена-Рунге с компенсацией астигматизма. Радиус круга Роуланда 125 мм, решетка 1200 штр/мм, обратная линейная дисперсия 7,0 нм/мм.
Источник возбуждения спектров	Искровой генератор СRL-разряда с управляемыми параметрами разрядного контура. 256 режимов, встроенный корректор мощности, работающий при напряжении сети 180-260 В.
Приёмники света	ПЗС-линейки или КМОП-детекторы.
Программное обеспечение	ПО для количественного анализа элементного состава, для качественного анализа материалов, для автоматического определения марки.
Штатив	С аргоновой продувкой.

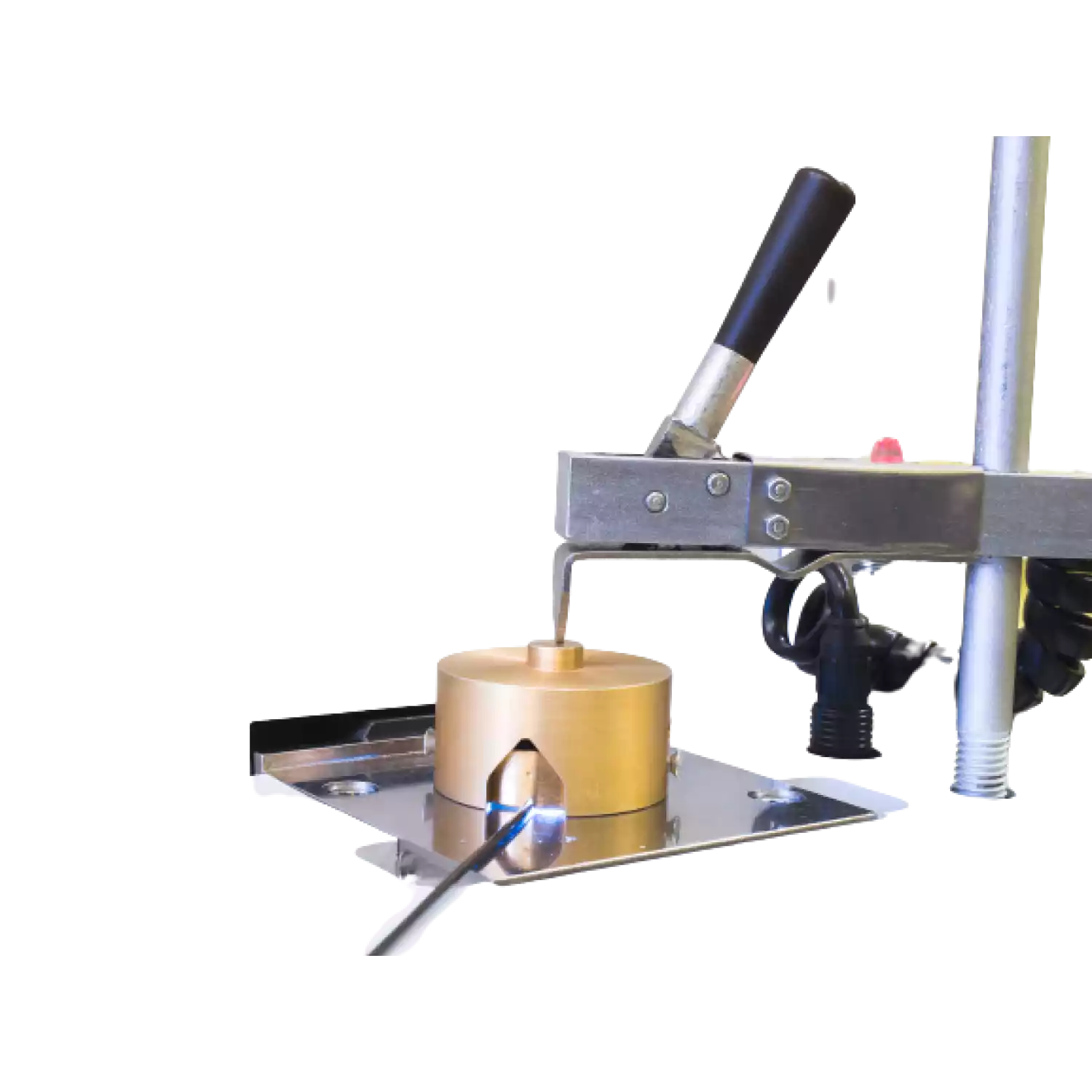

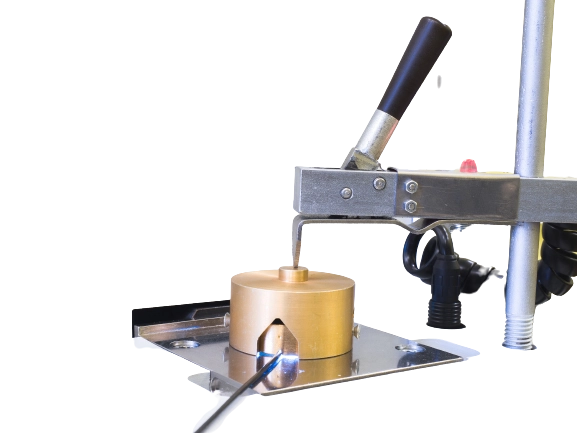

Штатив дополнительный (опционно)	Типа УШТ-4 для анализа проб любой формы и размеров на воздухе, а также анализа порошков, руд, ферроматериалов, геологических проб. Для анализа элементов в следовых   количествах.
Электропитание	20 В, 50 Гц. Возможна работа от 180 до 260 В, от 48 до 52 Гц.
Потребляемая мощность не более  - в режиме ожидания  - в режиме измерения	100 В · А  1 000 В · А
Расход аргона, л/мин, не более:  в режиме измерения  в режиме ожидания	4 л/мин  0,1 – 0,5 л/мин
Условия эксплуатации:  - температура, °С  - атмосферное давление, кПа  - относительная влажность при Т=25°С	От +10 до +35  От 84,0 до 106,7  Не более 80 %
Габариты и вес	400*530*708 мм; 53 кг.
Термостатирование оптики на серийных приборах	Термостабилизация (с циркуляцией охлаждающей жидкости) – опционно.

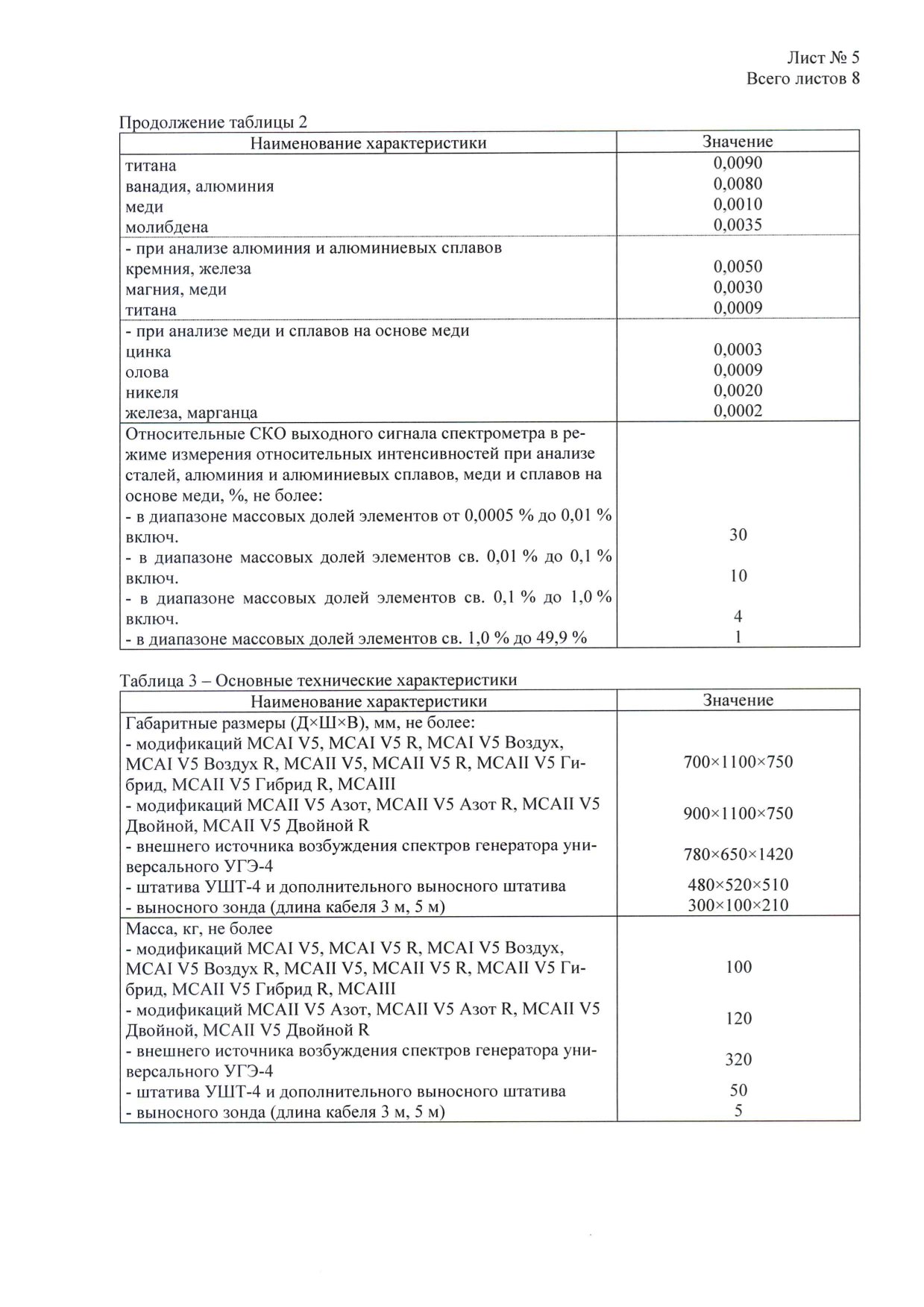

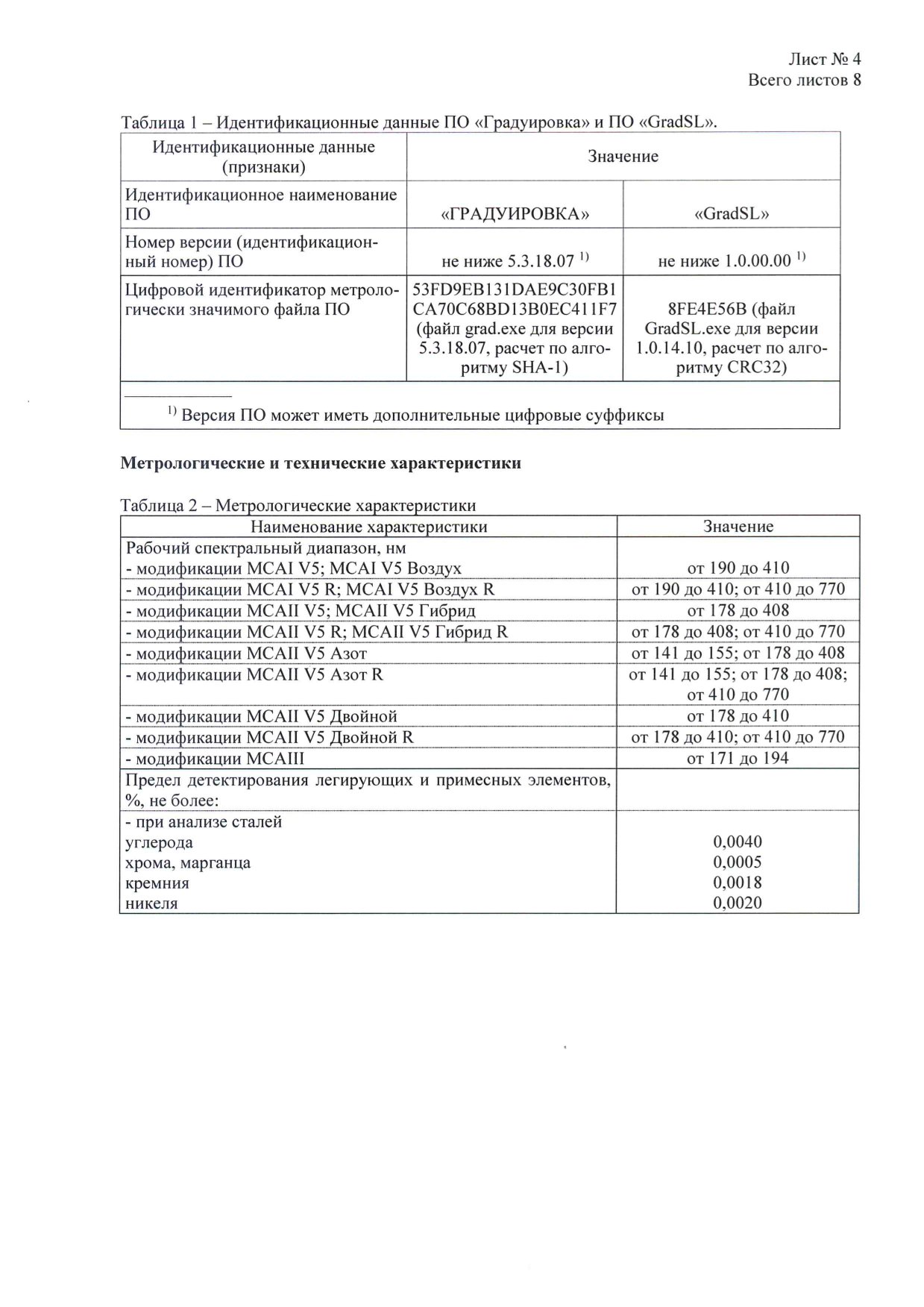

Метрологические характеристики спектрометров МСА

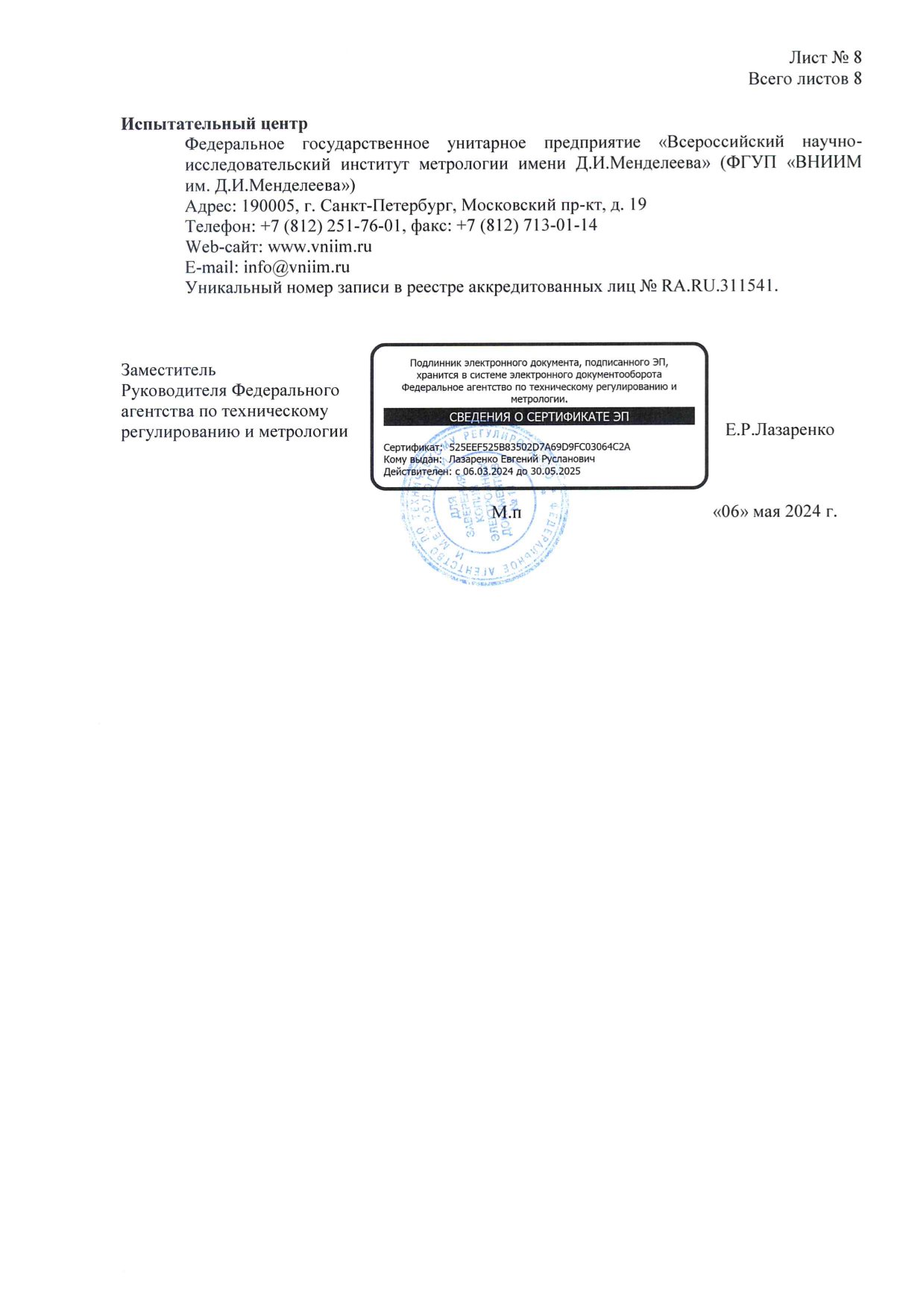

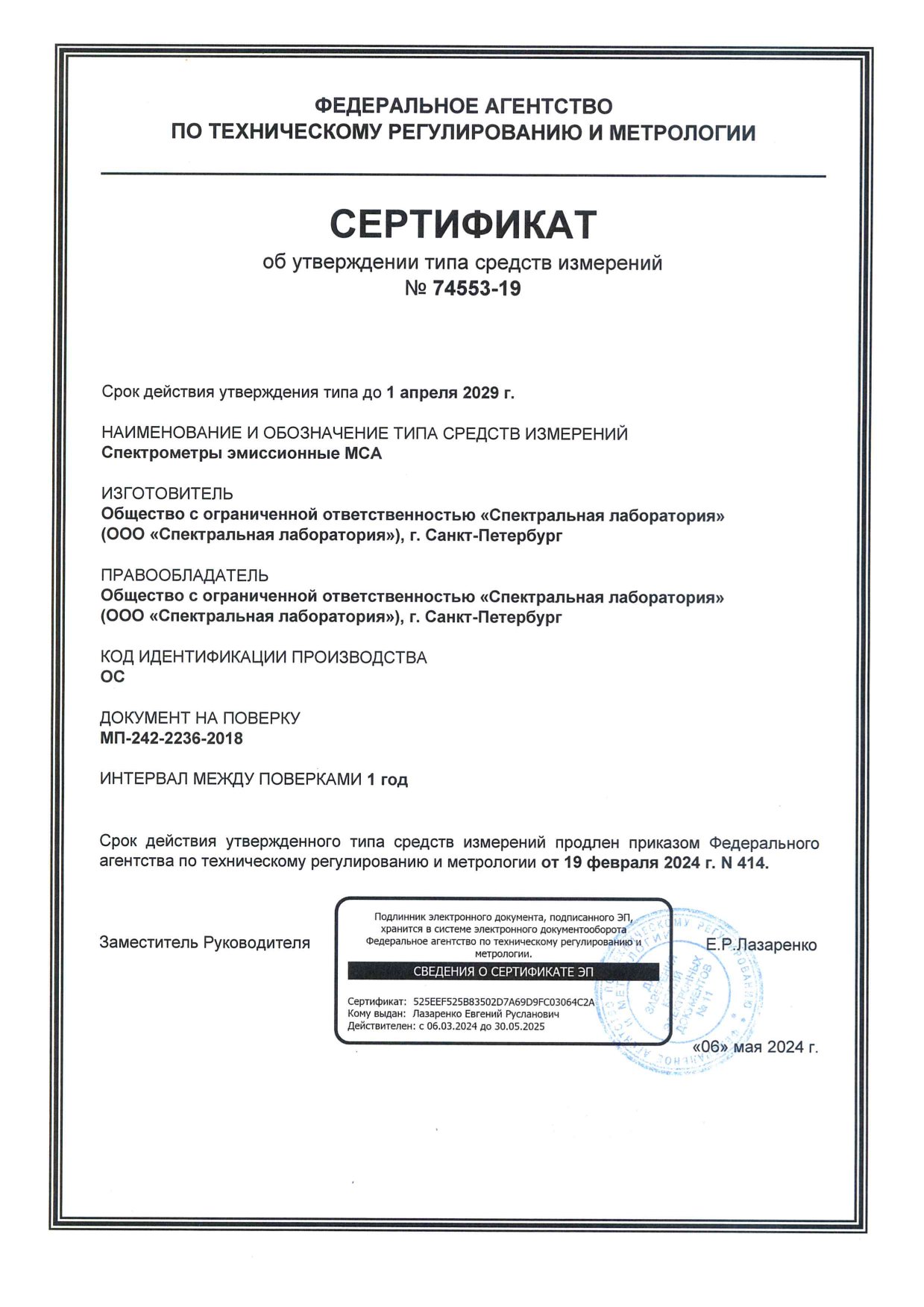

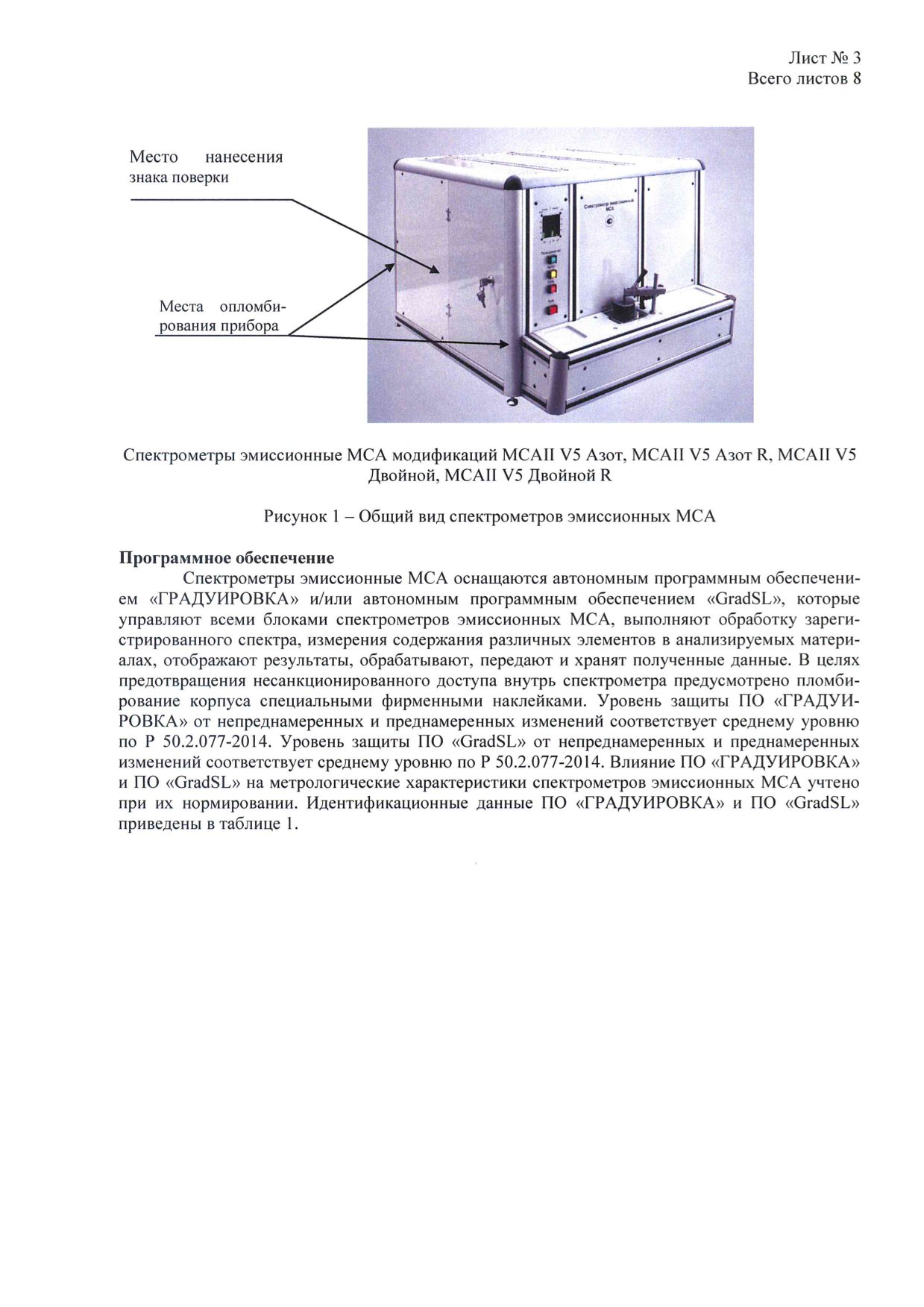

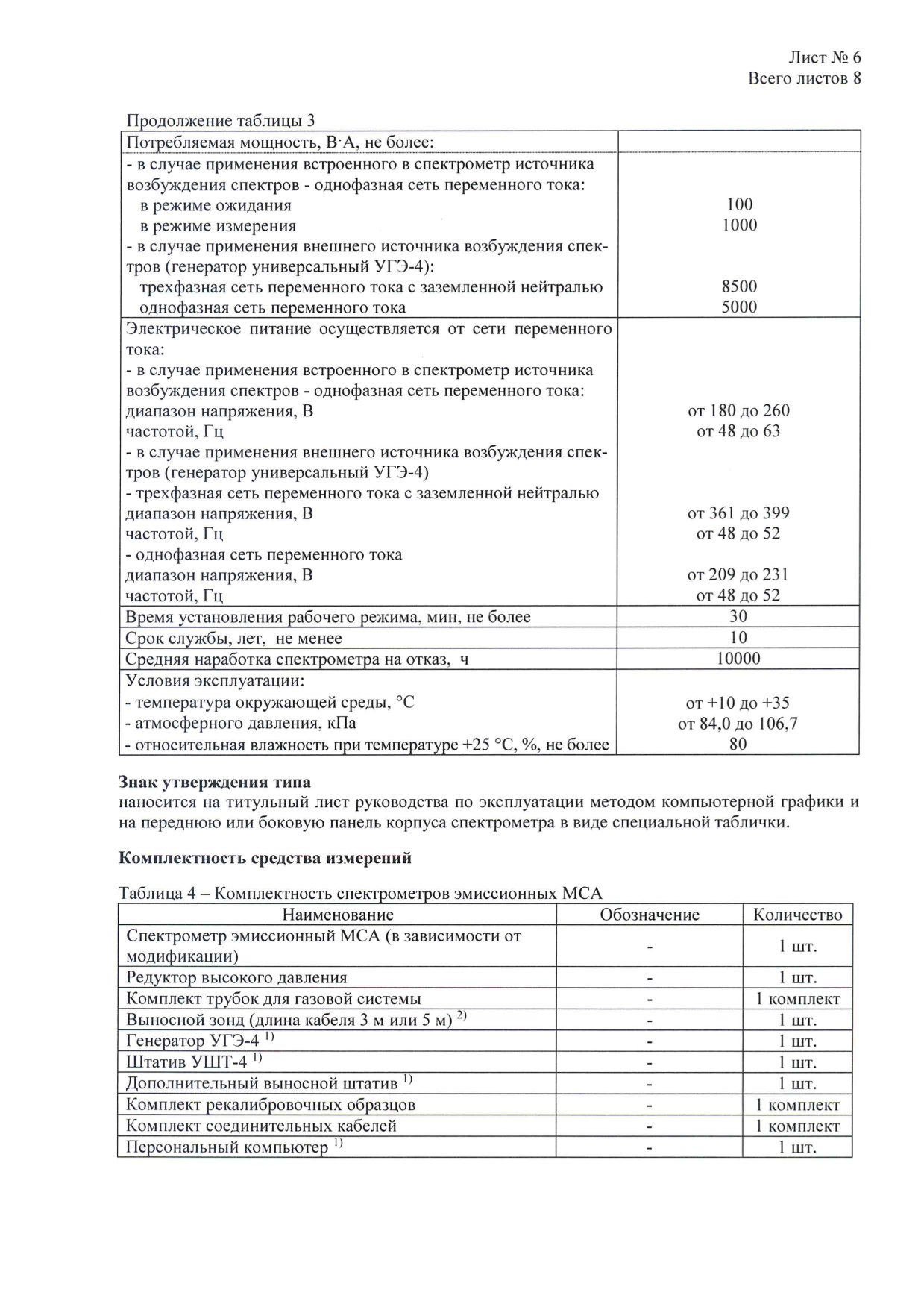

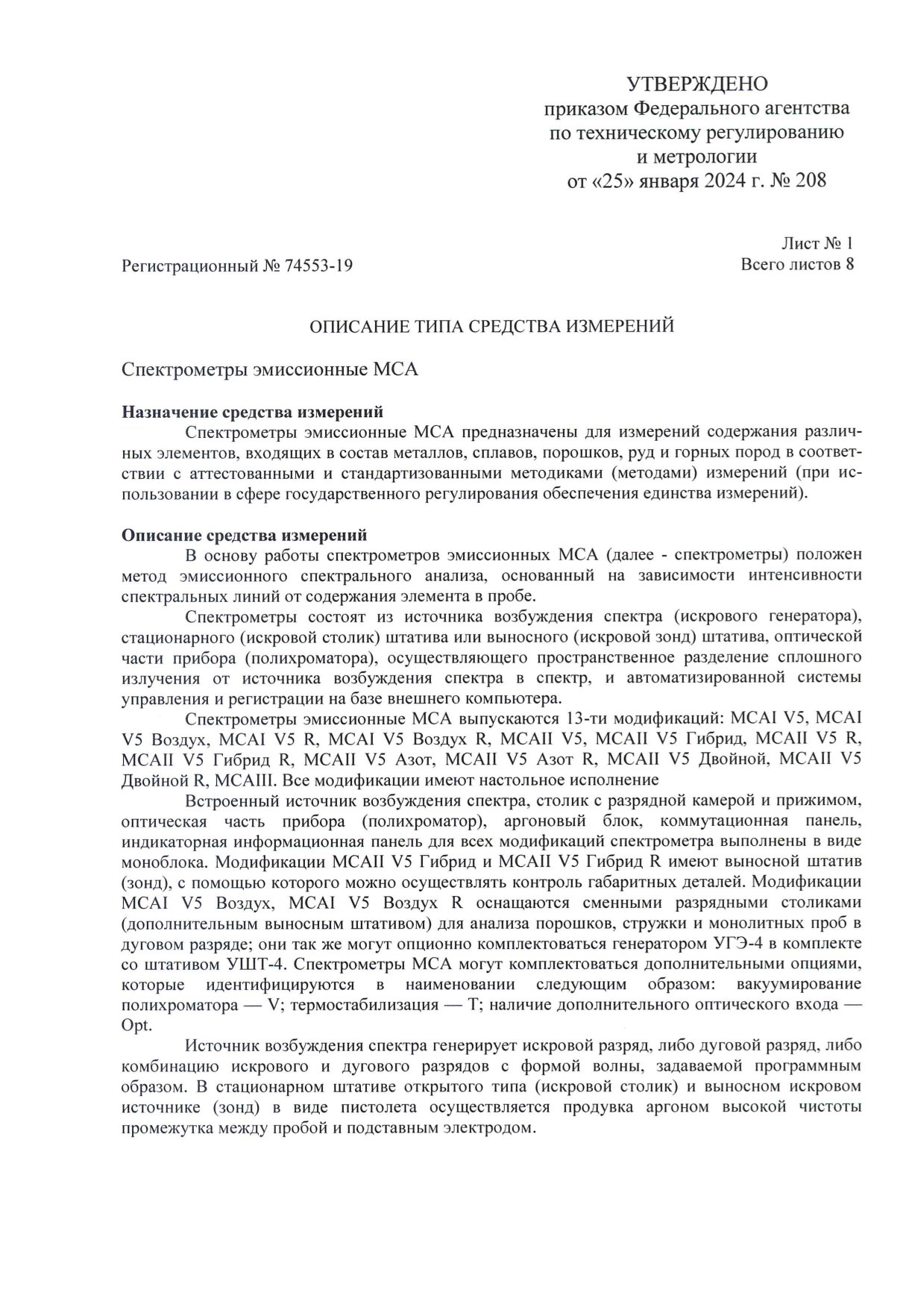

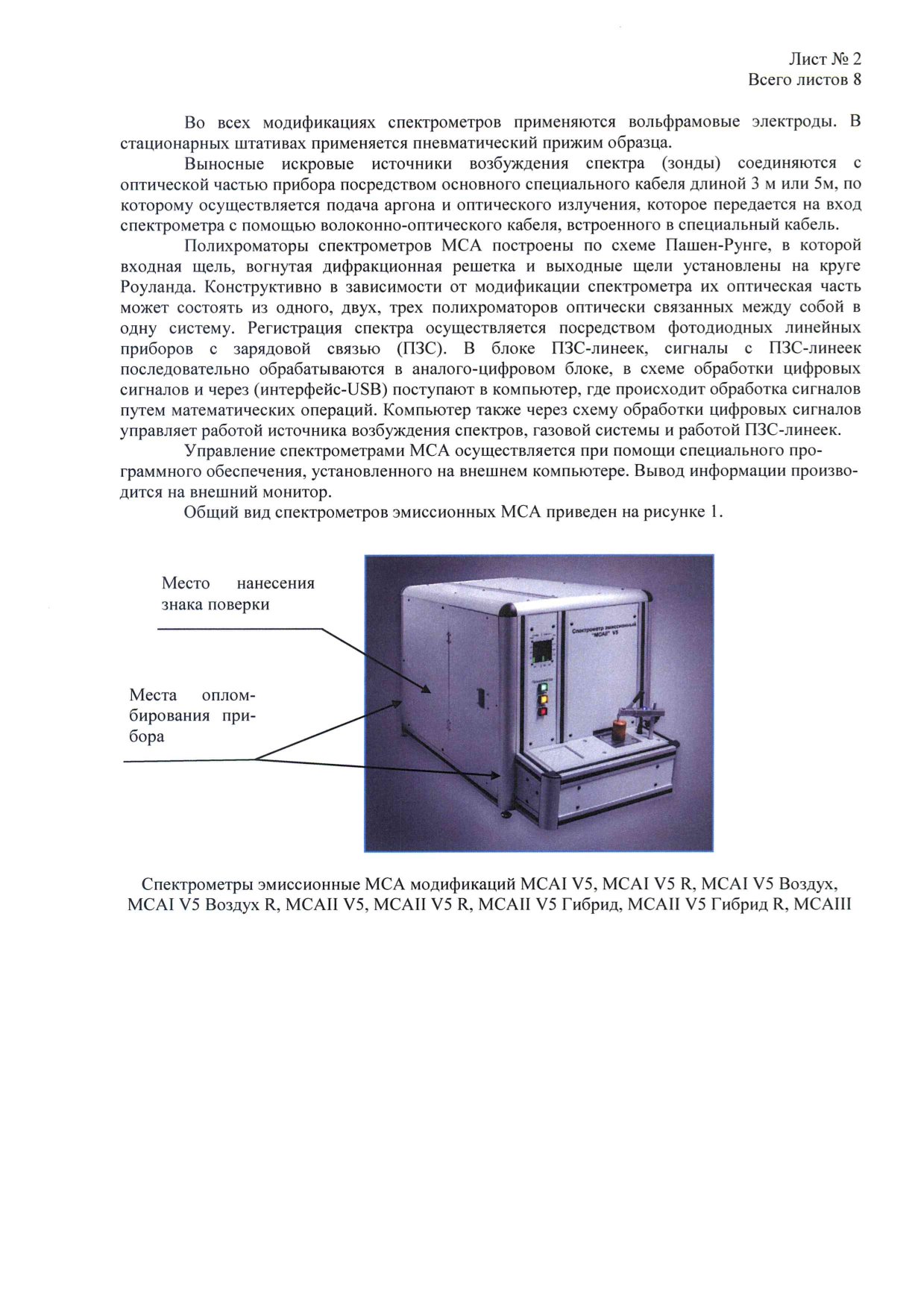

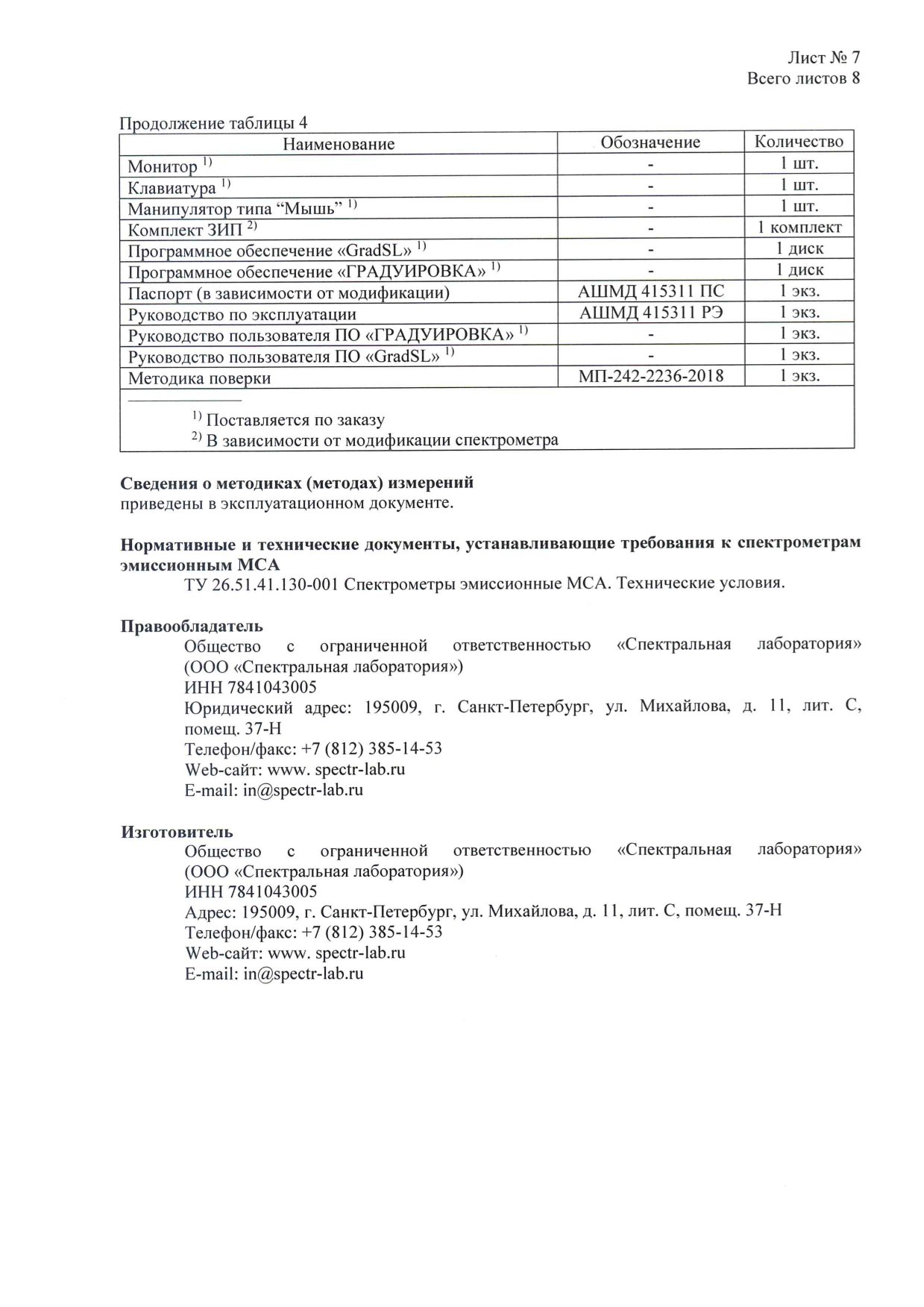

Таблица из «Приложения к свидетельству № 73391 об утверждении типа средств измерений», выданному Федеральным агентством по техническому регулированию и метрологии

Спектрометры МСАII V5 применяются в таких отраслях, как:

• Металлургия

• Термообработка
• Металлообработка
• Экспертиза и криминалистика
• Материаловедение
• Геология и горное дело
• Наука и образование
• Химия и нефтехимия
• Экология
• Стройматериалы и огнеупоры

Точность и надежность измерений химического состава металлов спектрометрами серии МСА признана ведущими производителями государственных стандартных образцов ООО «Виктори-Стандарт» и Уральским НИИ метрологии - филиалом ФГУП «ВНИИМ им. Д.И. Менделеева», которые доверили нам возможность участия в лаборатории в проверке квалификации посредством межлабораторных сличительных испытаний. Наши спектрометры МСАII V5 используются для определения химического состава ГСО - это высшая степень признания, и мы ею очень дорожим!

Применения спектрометра МСАII V5

МЕТАЛЛУРГИЧЕСКОЕ ПРОИЗВОДСТВО

1. Экспресс-анализ

Экспресс-анализ химического состава технологических проб при выплавке черных, цветных металлов и сплавов с целью получения данных для коррекции состава и получения марочного металла. При этом точность и надежность анализа на МСАII V5 позволяет вести плавку на нижних границах марки и экономить дорогостоящие легирующие элементы. При этом в цеху можно вести одновременно плавки разных металлов, так как спектрометр быстро переключается с одной методики на другую без потери точности и времени. Применяется в экспресс-лабораториях при металлургических цехах. Допускается использование непосредственно в цехах.

2. Точный анализ ковшевой продукции

Точный анализ химического состава продукции металлургического производства с анализом соответствия требуемой марке металла. Данные необходимы для сертификата на металл с целью его продажи или допуска в собственное производство. Применение в центральных заводских лабораториях металлургических производств при выплавке черных и цветных металлов.

3. Подготовка шихты

Разбраковка металлоотходов  для подготовки шихты позволяет удешевить производство металла  за счет того, что при этом потребляется меньше легирующих  материалов.

4. Анализ химического состава отливок

Наличие опции «Гибрид» с выносным пистолетом позволяет производить анализ готовой продукции, отливок любых размеров.

ВХОДНОЙ КОНТРОЛЬ МЕТАЛЛА И МЕТАЛЛОПРОДУКЦИИ

Точный и быстрый анализ состава и определения марки закупаемого металла или изделий из металла дает возможность быстро установить его соответствие сертификату.

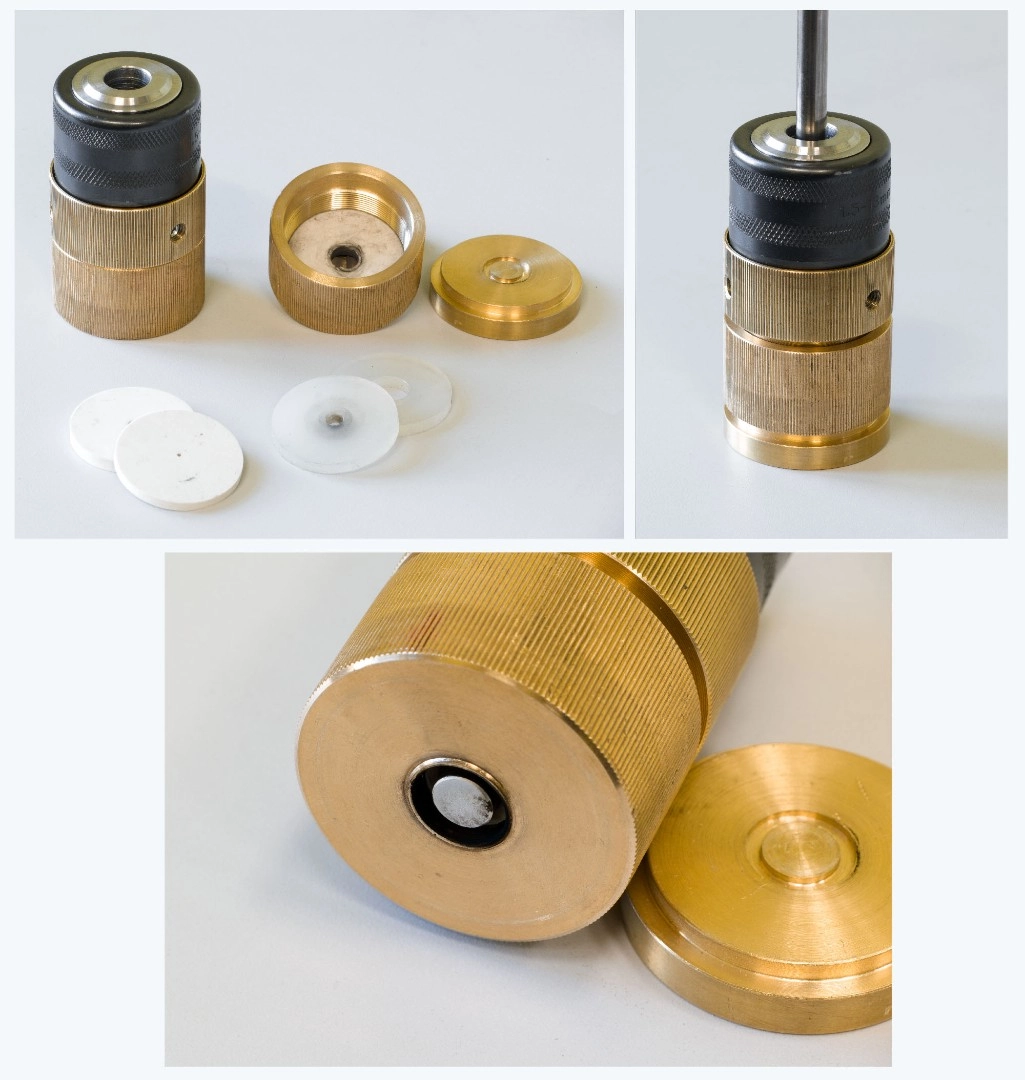

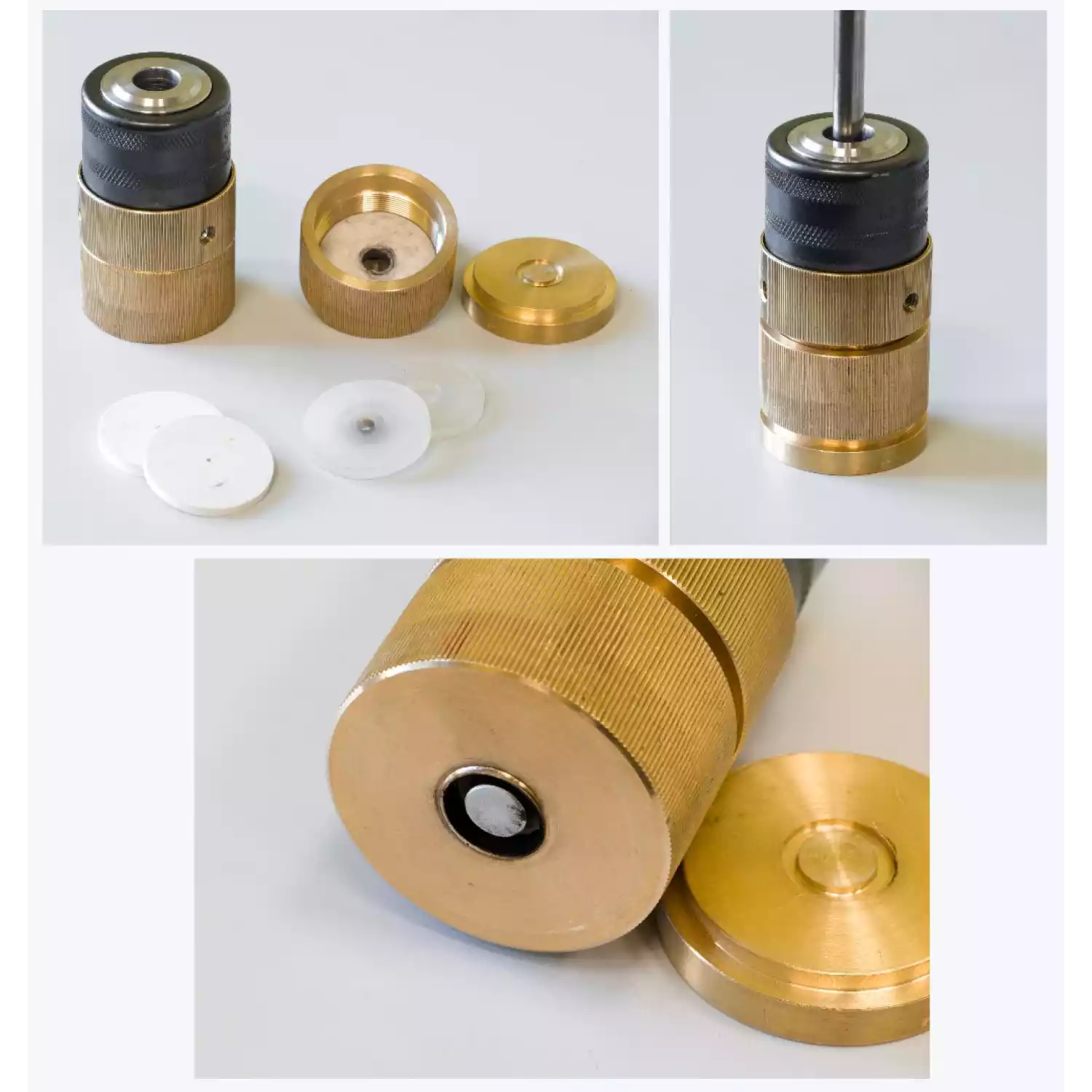

Адаптеры позволяют проводить анализ состава и определение марки труб, стержней, проволоки, электродов для сварочного производства, мелких деталей, инструментов.

ТЕРМООБРАБОТКА

Наличие выносного пистолета в опции «Гибрид» спектрометра МСАII V5 позволяет проводить анализ крупногабаритных деталей, отливок перед термообработкой. Данные о химическом составе металла и его марки необходимы для подбора соответствующих условий термообработки. Это позволяет предупредить брак, экономит электроэнергию, трудозатраты.

НАУЧНЫЕ ИССЛЕДОВАНИЯ

Оптический эмиссионный спектрометр МСАII V5 имеет открытое программное обеспечение, позволяющее эффективно использовать его в научных исследованиях и разработках, в том числе в разработках новых материалов, сложных сплавов. При помощи анализатора вы можете снимать спектры, определять качественно и количественно наличие химических элементов, сравнивать спектры, выбирать оптимальные аналитические линии. Накопленные данные результатов анализа позволяют проводить статистические исследования технологических процессов и их влияние на конечный химический состав металла.
