Rigol — генератор сигналов произвольной формы DG922 Pro. Этот компактный комбинированный двухканальный генератор функций/сигналов произвольной формы серии DG900 Pro обладает следующими основными техническими характеристиками:
Благодаря низким массогабаритным параметрам, устройство легко транспортируется. Электропитание подаётся через разъём USB type-С, что позволяет использовать его при работе в «полевых условия», запитывая его от power bank подходящей мощности (не менее 45 Вт).

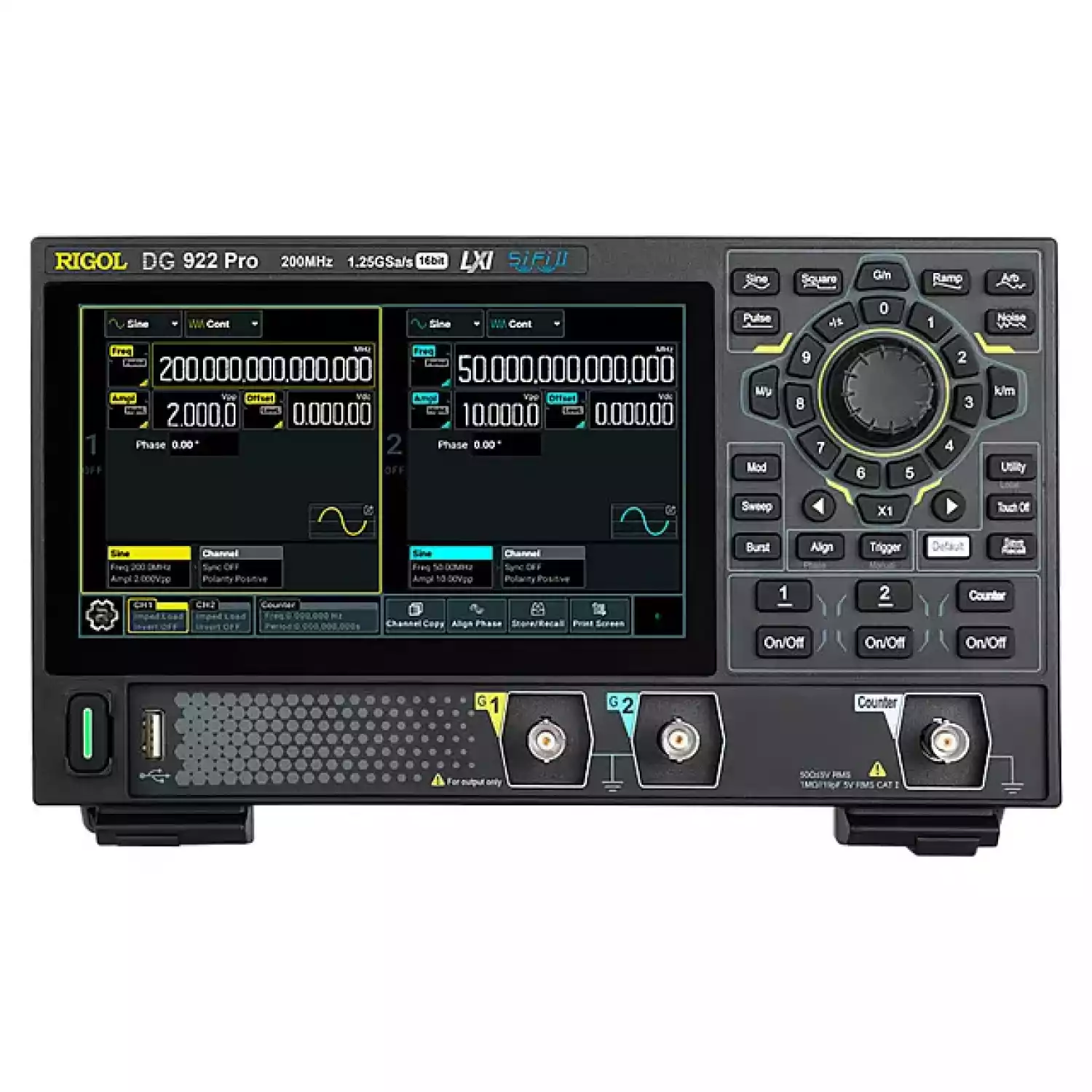

Генератор сигналов Rigol DG922 Pro выполнен в моноблочном корпусе (вес 1,78 кг), имеет большой 7-дюймовый сенсорный информативный дисплей цветного изображения и отверстия под крепления VESA100.
| Количество выходных каналов | 2 |
|---|---|
| Максимальное значение выходной частоты | 200 МГц |
| Частота дискретизации сигналов произвольной формы | 1,250 Гвыб/с |
| Формы сигналов | |
| Виды выходных сигналов | непрерывный, модулированный, сканирование/sweep, пакетный, последовательности |
| Стандартные | синусоидальный, прямоугольный, пилообразный, импульсный, шум, гармоники |
| Встроенные произвольные | 148 типов, в том числе экспоненциальный рост/спад, ЭКГ, Гауссовский, Лоренца… |
| Частотные характеристики | |
| Синусоидальный сигнал | от 1 мкГц до 200 МГц |
| Прямоугольный сигнал | от 1 мкГц до 60 МГц |
| Пилообразный сигнал | от 1 мкГц до 5 МГц |
| Импульсный сигнал | от 1 мкГц до 50 МГц |
| Гармоники | от 1 мГц до 100 МГц |
| Последовательности | от 1 мкВыб/с до 312,5 Мвыб/с |
| Шум (0 дБм, по уровню -3 дБ) | >250 МГц |
| Произвольная форма | от 1 мкГц до 50 МГц |
| Разрешение по частоте | 1 мкГц или 12 бит |
| Точность (при 0°C ~ 40°C) | ±1 ppm от установленного значения (кроме сигналов произвольной формы и последовательности) ±1 ppm от установленного значения + 1 мкГц (сигналы произвольной формы и последовательности) |
| Синусоидальный сигнал | |
| Гармонические искажения (тип, 0 дБм) | 10 Гц ~ <10 МГц: < -60 дБн ≥10 МГц ~ <50 МГц: < -50 дБн ≥ 50 МГц : < -40 дБн |
| Общие гармонические искажения (тип, 1 В ПИК-ПИК) | < 0,1% (10 Гц ~ 20 кГц) |
| Негармонические искажения (тип, 1 В ПИК-ПИК) | 10 Гц ~ <10 МГц: < -65 дБн ≥10 МГц ~ <50 МГц: < -60 дБн ≥ 50 МГц : < -50 дБн + 6 дБ/октава |
| Фазовый шум (тип, 1 В ПИК@10 кГц) | 20 МГц: < -110 дБн/Гц |
| Остаточный тактовый шум (тип, 0 дБм) | - 60 дБм |
| Перекрёстные помехи между каналами (тип, 1 В ПИК-ПИК, смещение 0 В) | < 100 МГц: < - 75 дБн ≥ 100 МГц: < - 65 дБн |
| Неравномерность амплитуд (тип, относительно Sin 1 кГц, 1 В ПИК-ПИК) | < 10 МГц: ± 0,1 дБ ≥10 МГц ~ < 50 МГц: ± 0,2 дБ ≥ 50 МГц ~ < 100 МГц: ± 0,5 дБ ≥ 100 МГц: ±1,0 дБ |
| Фаза | - 360º ~ + 360º, разрешение 0,01º |
| Прямоугольный сигнал | |
| Время нарастания / спада, тип, при ≤ 2 В ПИК-ПИК, 50 Ом: | ≤ 3 нс |
| Выброс, тип, при 0 дБм и f > 1 кГц: | < 5 % |
| Джиттер (СКЗ), тип, при 0 дБм и f> 1 кГц | 200 пс |
| Фаза | - 360º ~ + 360º, разрешение 0,01º |
| Пилообразный сигнал | |
| Нелинейность, тип (1 кГц, 1 В ПИК, симметрия 100%, в диапазоне амплитуд 10-90% | < 0,1% от пик. мощности |
| Симметрия | от 0 до 100% |
| Фаза | - 360º ~ + 360º, разрешение 0,01º |
| Импульсный сигнал | |
| Длительность импульса | от 9 нс ~ период импульса – 9 нс |
| Разрешение | 100 пс или 5 бит |
| Коэффициент заполнения | 0,01% ~ 99,99% |
| Время нарастания/спада | 3 нс~0,625*период импульса |
| Время задержки в непрерывном режиме | 0 пс ~ период – [ширина импульса + 0,8*(время нарастания фронта + время спада фронта)] |
| Выброс, тип (0 дБм, f >1 кГц) | < 5 % |
| Джиттер, тип (СКЗ) 0 дБм, >1 кГц | 200 пс |
| Фаза | - 360º ~ + 360º, разрешение 0,01º |
| Шум | |
| Тип | белый шум |
| Произвольная форма | |
| Время нарастания / спада, тип при ≤ 1 В ПИК-ПИК | ≤ 5 нс |
| Джиттер (СКЗ), тип 0 дБм, f >1 кГц | 200 пс |
| Фаза | - 360º ~ + 360º, разрешение 0,01º |
| Гармоники | |
| Порядок гармоник | ≤ 20 |
| Тип гармоник | последовательные гармоники, смешанные гармоники |
| Фаза гармоник | настраивается для каждой гармоники индивидуально |
| Выходные параметры | |
| Амплитуда (50 Ом) | ≤ 50 МГц: 1 мВ ПИК-ПИК ~ 10 В ПИК-ПИК ≤ 100 МГц: 1 мВ ПИК-ПИК ~ 5 В ПИК-ПИК ≤ 200 МГц: 1 мВ ПИК-ПИК ~ 2 В ПИК-ПИК |
| Амплитуда (высокий импеданс) | ≤ 50 МГц: 2 мВ ПИК-ПИК ~ 20 В ПИК-ПИК ≤ 100 МГц: 2 мВ ПИК-ПИК ~ 10 В ПИК-ПИК ≤ 200 МГц: 2 мВ ПИК-ПИК ~ 4 В ПИК-ПИК |
| Точность установки амплитуды | ±(1% от значения настройки +2 мВ ПИК-ПИК) (50 Ом) ±(1% от настройки +5 мВ ПИК-ПИК) (высокий импеданс) |
| Разрешение по амплитуде | 0,1 мВ ПИК-ПИК, 0,1 мВ СКЗ, 1 мВ, 0,1 дБм или 4 цифры, в зависимости от того, что меньше |
| Единицы установки амплитуды | Vpp, Vrms, dBm, V |
| Диапазон смещения | ±5 В ПИК-ПИК(AC+DC)（50 Ом） ±10 В ПИК-ПИК(AC+DC)（высокий импеданс) |
| Точность смещения | ± (1% от заданного значения + 2 мВ DC + 0,5% от амплитуды (В ПИК-ПИК) (50 Ом) ± (1% от заданного значения + 5 мВ DC + 1% от амплитуды (В ПИК-ПИК) (высокий импеданс) |
| Разрешение смещения | 1 мВ или 4 бит |
| Выходное сопротивление | 50 Ом ± 1% |
| Защита | от перегрузки |
| Модуляция | |
| Типы поддерживаемой модуляции | AM, FM, PM, ASK, FSK, PSK, PWM, SUM |
| AM | несущая | синусоидальная волна, прямоугольная волна, пилообразная волна, произвольная волна (кроме постоянного тока) |
|---|---|---|
| источник модуляции | внутренний, внешний | |
| форма сигнала внутренней модуляции | синусоидальная волна, прямоугольная волна, треугольная волна, нарастающая/спадающая пилообразная волна, произвольная волна | |
| глубина модуляции | 0%~120% | |
| модулирующие частоты внутренней модуляции | 1 мГц~1 МГц | |
| ЧМ | несущая | синусоидальная волна, прямоугольная волна, пилообразная волна, произвольная волна (кроме постоянного тока) |
| источник модуляции | внутренний, внешний | |
| форма сигнала внутренней модуляции | синусоидальная волна, прямоугольная волна, треугольная волна, нарастающая/спадающая пилообразная волна, произвольная волна | |
| модулирующие частоты внутренней модуляции | 1 мГц~1 МГц | |
| ФМ | несущая | синусоидальная волна, прямоугольная волна, пилообразная волна, произвольная волна (кроме постоянного тока) |
| источник модуляции | внутренний, внешний | |
| форма сигнала внутренней модуляции | синусоидальная волна, прямоугольная волна, треугольная волна, нарастающая/спадающая пилообразная волна, произвольная волна | |
| модулирующие частоты внутренней модуляции | 1 мГц~1 МГц | |
| фаза | 0 º ~ + 360º, разрешение 0,01º | |
| ASK, FSK, PSK | несущая | синусоидальная волна, прямоугольная волна, пилообразная волна, произвольная волна (кроме постоянного тока) |
| источник модуляции | внутренний, внешний | |
| модулирующие частоты внутренней модуляции | 1 мГц~1 МГц | |
| количество позиций | 2 | |
| ШИМ | несущая | импульсный сигнал |
| источник модуляции | внутренний, внешний | |
| форма сигнала внутренней модуляции | синусоидальная волна, прямоугольная волна, треугольная волна, нарастающая/спадающая пилообразная волна, произвольная волна | |
| модулирующие частоты внутренней модуляции | 1 мГц~1 МГц | |
| ширина заполнения | 0%~49,99% периода импульса | |
| SUM (добавление к выходному сигналу дополнительного сигнала) | несущая | синусоидальная волна, прямоугольная волна, пилообразная волна, произвольная волна (кроме постоянного тока) |
| источник суммирования (для добавления) | синусоидальная волна, прямоугольная волна, пилообразная волна, шум, произвольная волна, форма волны канала | |
| диапазон суммирования | 0%~100% от заданного значения размаха сигнала (В ПИК-ПИК) |
| Пакетные последовательности | |
|---|---|
| Несущая | синусоидальная волна, прямоугольная волна, пилообразная волна, шум, произвольная волна (кроме постоянного тока) |
| Количество пакетов | 1 ~ 1 000 000 или без ограничений |
| Период пакета | 4 мкс ~ 8000 с |
| Фаза пакета | - 360º ~ + 360º, разрешение 0,01º |
| Задержка | 0 ~ 20 с |
| Источник | внешний триггер |
| Синхронизация | внутренний триггер, внешний нарастающий фронт, внешний спадающий фронт, задаваемый пользователем триггер |
| Характеристики развёртки | |
| Тип | линейная, логарифмическая, ступенчатая |
| Несущая | синусоидальная волна, прямоугольная волна, пилообразная волна, произвольная волна (кроме постоянного тока) |
| Время сканирования | 1 мс ~ 250 000 с |
| Частота запуска/остановки | соответствует верхнему и нижнему пределам несущих частот (согласно форме сигнала) |
| Время удержания/возврата | 0 ~ 3600 с |
| Направление | вверх, вниз |
| Источник синхронизации | внутренняя, внешняя, нарастающий фронт, спадающий фронт, задаваемый пользователем |
| Метка | задний фронт синхросигнала (программируется) |
| Характеристики дискретизации | |
| Частота дискретизации | 1 мквыб/с ~ 312,5 Мвыб/с |
| Точность частоты дискретизации | 10-6 выб/с |
| Разрешение частоты дискретизации | 1 мквыб/с или 12 бит |
| Глубина записи сигнала | 32 точки/канал ~ 16 Мточек/канал (32 Мточек/канал – опционально) |
| Количество сигналов | 64 |
| Количество циклов | 0 ~ 256 |
| Режим фильтрации | нормальный, пошаговый, интерполяция |
| Частотомер | |
| Измеряемый параметр | частота, период, длительность положительного/отрицательного импульса, коэффициент заполнения |
| Входной импеданс | 50 Ом ± 2%, 1 МОм ± 5% |
| Точность подсчёта в диапазонах частот | 0~250 МГц: 7 разрядов 250 MГц~500 МГц: 6 рязрядов 500 МГц~1 ГГц: 5 разрядов |
| Уровень срабатывания триггера | 0 В |
| Развязка по входу | 50 Ом: DC 1 MОм: AC/DC |
| Модуляция | |
| Типы поддерживаемой модуляции | AM, FM, PM, ASK, FSK, PSK, PWM, SUM |
| Развязка по входу | 50 Ом: DC 1 MОм: AC/DC |
|
|---|---|---|
| Входная амплитуда | 50 Ом | 100 мВ ПИК-ПИК ~ 2 В ПИК-ПИК 500 МГц ~ 1 ГГц: 300 мВ ПИК-ПИК ~ 2 В ПИК-ПИК |
| 1 MОм | 500 мВ ПИК-ПИК ~ 5 В ПИК-ПИК (В AC+DC) | |
| Критический уровень вх. сигнала (уровень разрушения входа) | 50 Ом: 4 В ПИК-ПИК 1 MОм: 5 В ПИК-ПИК |
|
| Диапазоны измеряемых частот | 50 Ом | DC ~ 250 МГц |
| 250 МГц ~ 500 МГц | ||
| 500 МГц ~ 1 ГГц | ||
| 1 MОм | DC ~ 250 МГц | |
| Эффективная частота сигнала | 50 Ом | DC ~ 1 ГГц |
| 1 MОм | DC ~ 250 МГц (DC связь) | |
| Подавление высоких частот | 60 кГц/без подавления (только для нагрузки 1 МОм) | |
| Разъём | BNC, задняя панель | |
| Параметры дополнительных входов/выходов | ||
| Вход внешней модуляции | диапазон входных сигналов | ASK, FSK, PSK: 3,3 В логический уровень AM, FM, PM, PWM: ± 5 В полный диапазон |
| диапазон входных частот | DC~100 кГц（1 Мвыб/с） | |
| входное сопротивление | 10 кОм ± 10% | |
| Вход внешней синхронизации/стробируемый пакетный вход | уровень | TTL совместимый |
| импеданс | 10 кОм ± 10% | |
| рабочий фронт | передний/задний (опционально) | |
| минимальная ширина импульса | 100 нс | |
| диапазон задержки триггера | 0 ~ 20 с | |
| разрешение задержки триггера | 100 пс или 5 цифр | |
| джиттер (СКЗ) от входа триггера до выхода сигнала, пакетный режим | 1,5 нс | |
| Выход синхронизации | уровень | положительный импульс уровня TTL на 1 кОм |
| выходное сопротивление | 50 Ом ± 5% | |
| джиттер тип (СКЗ, непрерывный сигнал) | 1,5 нс | |
| Вход опорной частоты | импеданс | 1 кОм |
| развязка | AC | |
| уровень входных сигналов | 100 мВ ПИК-ПИК ~ 5 В ПИК-ПИК | |
| допустимый разброс входного сигнала (более-блокировка) | 10 МГц ± 100 Гц | |
| Выход опорной частоты | импеданс | 50 Ом |
| развязка | AC | |
| уровень входных сигналов, тип | 1,2 В ПИК-ПИК | |
| Интерфейсы связи | |
|---|---|
| LAN | 1 шт., задняя панель, интерфейс 10/100 BASE-T, поддержка LXI-C |
| Web Control | IP-адрес |
| USB Host | 1 шт., передняя панель |
| USB Device | 1 шт., задняя панель, поддержка протокола TMC |
| Общие характеристики | |
| Тип дисплея | 7” сенсорный экран цветного изображения 1024 х 600 |
| Выход на рабочий режим | не менее 20 минут |
| Электропитание | USB PD 15 В, 3А |
| Потребляемая мощность | не более 45 Вт |
| Рабочий диапазон температур | от 0°C до +40°C |
| Габариты | 266 х 165 х 80 мм |
| Вес | 1,78 кг (в упаковке 2,78 кг) |
