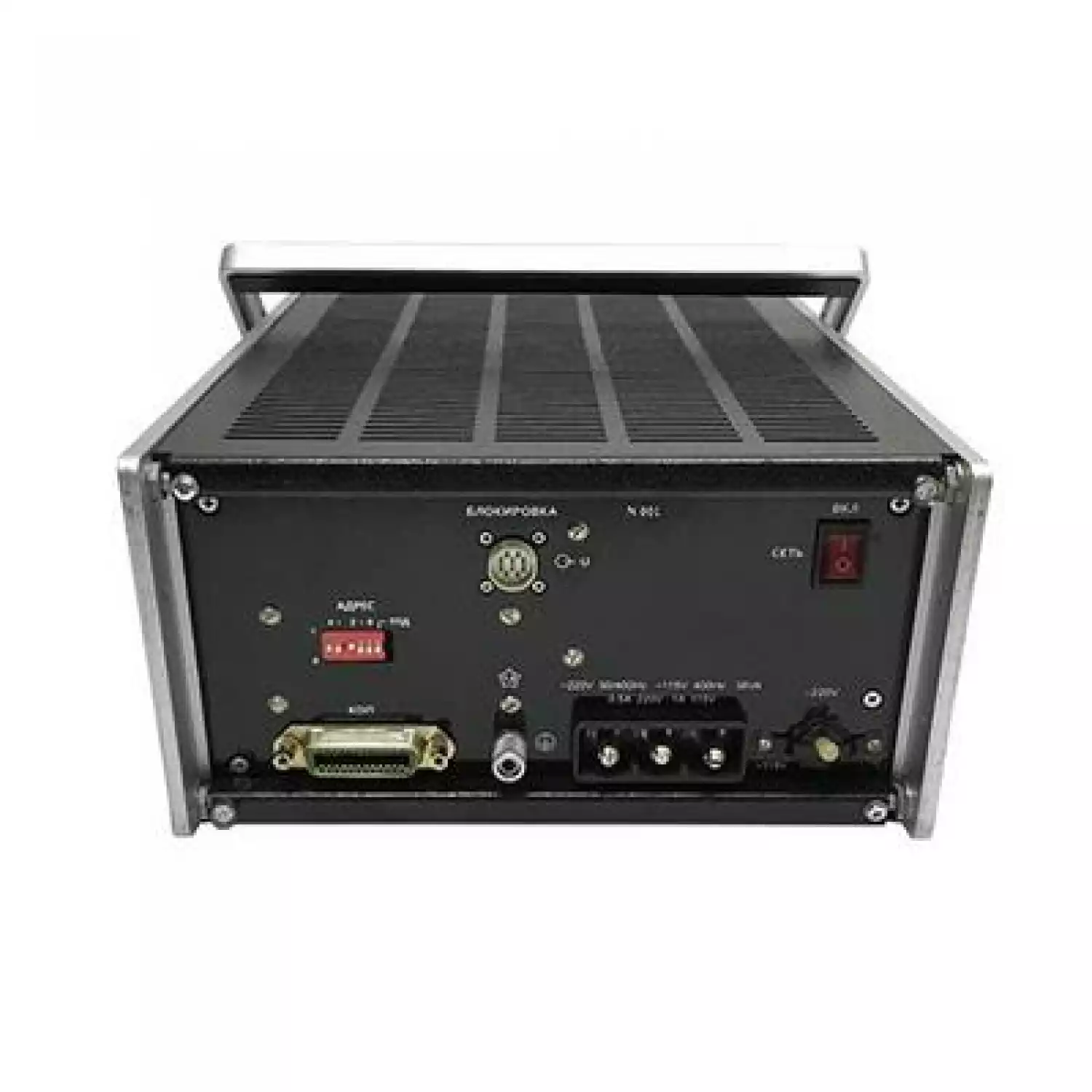

Ваттметр поглощаемой мощности ПрофКиП М3-99 предназначен для измерения среднего значения мощности непрерывных и импульсно-модулированных сигналов в диапазоне частот от 0 ГГц до 17.85 ГГц.
Конструктивно ваттметр поглощаемой мощности ПрофКиП М3-99 состоит из блока измерительного унифицированного (БИ) и преобразователей приемных коаксиальных (ППК): ППК ПрофКиП М3-90, ППЦ ПрофКиП М3-93, ППК ПрофКиП М3-93/1, ППК ПрофКиП М3-95, ППК ПрофКиП М3-96 с неразъемным соединительным кабелем.
Принцип действия ваттметра мощности ПрофКиП М3-99 основан на преобразовании СВЧ мощности в термоэлектродвижущую силу (термо-ЭДС), которая пропорциональна подведенной к преобразователю мощности СВЧ.
Основными функциями БИ являются: усиление напряжения постоянного тока, его преобразование в цифровую форму, выдача в линейном масштабе результатов измерений на цифровое табло и в КОП, формирование уровней мощности калибровки 800 мкВт на переменном токе, 80 мВт и 800 мВт на постоянном токе.
Управление работой ваттметра и обработка результатов преобразования осуществляется с помощью микроконтроллера.
Работа ваттметра в составе автоматизированной измерительной системы обеспечивается интерфейсом КОП.
Программное обеспечение представляет собой встроенное ПО, предназначенное для управления работой ваттметра.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «ВЫСОКИЙ» в соответствии с ГОСТ Р 50.2.077-2014.
|
Наименование |
Частотный диапазон |
Диапазон измерения |
|
ППК ПрофКиП М3-90 |
0.02 ГГц … 17.85 ГГц |
1 мкВт … 10 мВт |
|
ППК ПрофКиП М3-93 |
0.00 ГГц … 17.85 ГГц |
0.8 мВт … 1 Вт |
|
ППК ПрофКиП М3-95 |
0.00 ГГц … 17.85 ГГц |
8 мВт … 10 Вт |
|
ППК ПрофКиП М3-96 |
0.00 ГГц … 12.00 ГГц |
80 мВт … 100 Вт |
|
ППК ПрофКиП М3-93/1 |
0.00 ГГц … 3.00 ГГц |
0.8 мВт … 1 Вт |
|
Параметры |
Значения |
|
Диапазон частот ППК ПрофКиП М3-90 ППК ПрофКиП М3-93 ППК ПрофКиП М3-95 ППК ПрофКиП М3-96 ППК ПрофКиП М3-93/1 |
0.02 ГГц … 17.85 ГГц 0.00 ГГц … 17.85 ГГц 0.00 ГГц … 17.85 ГГц 0.00 ГГц … 12.00 ГГц 0.00 ГГц … 3.00 ГГц |
|
Диапазон измерения мощности ППК ПрофКиП М3-90
ППК ПрофКиП М3-93
ППК ПрофКиП М3-95
ППК ПрофКиП М3-96
ППК ПрофКиП М3-93/1 |
10-7 Вт … 3.0х10-5 Вт включ. св. 3.0х10-5 Вт … 10-4 Вт включ. св. 1х10-4 Вт … 1х10-3 Вт включ. св. 1х10-3 Вт … 1х10-2 Вт
1х10-4 Вт … 2х10-2 Вт включ. св. 2х10-2 Вт … 1.2х10-1 Вт включ. св. 12х10-2 Вт … 1.0 Вт включ.
св. 1х10-2 Вт … 10-1 Вт включ. св. 1х10-1 Вт … 1.0 Вт включ. св. 1.0 Вт … 10.0 Вт
8х10-2 Вт … 1.2 Вт включ. св. 1.2 Вт … 12.0 Вт включ. св. 12 Вт … 100 Вт
1х10-4 Вт … 2х10-2 Вт включ. св. 2х10-2 Вт … 1.2х10-1 Вт включ. св. 12х10-2 Вт … 1.0 Вт |
|
Пределы допускаемой основной относительной погрешности (δ) с преобразователем приемными коаксиальными ППК ПрофКиП М3-90: - в диапазоне частот 0.02 ГГц …12 ГГц включительно - в диапазоне частот 12 ГГц … 17.85 ГГц |
±[4 + 0.1 (Рк/ Рх - 1)% ±[6 + 0.1 (Рк/ Рх - 1)% |
|
Пределы допускаемой основной относительной погрешности с преобразователями приемными коаксиальными ППК ПрофКиП М3-93 и ППК ПрофКиП М3-95: - в диапазоне частот 0 ГГц … 12 ГГц включительно - в диапазоне частот 12 ГГц … 17.85 ГГц |
±[4 + 0.1 (Рк/ Рх - 1)% ±[6 + 0.1 (Рк/ Рх - 1)% |
|
Пределы допускаемой основной относительной погрешности с преобразователем приемным коаксиальным ППК ПрофКиП М3-96: |
±[6 + 0.1 (Рк/ Рх - 1)% |
|
Пределы допускаемой основной относительной погрешности с преобразователем приемным коаксиальным ППК ПрофКиП М3-93/1: |
±[6 + 0.1 (Рк/ Рх - 1)% |
|
где: Рк – максимальное значение поддиапазона измерения мощности, Вт; Рх – измеренное значение мощности, Вт |
|
|
Волновое сопротивление входа ваттметра: - с преобразователями приемными коаксиальными ППК ПрофКиП М3-90, ППК ПрофКиП М3-93, ППК ПрофКиП М3-95, ППК ПрофКиП М3-96 - с преобразователем приемным коаксиальным ППК ПрофКиП М3-93/1 |
50 Ом
75 Ом |
|
Коэффициент стоячей волны по напряжению ваттметра с преобразователем приемным коаксиальным ППК ПрофКиП М3-90: - в диапазоне частот 0.02 ГГц … 12.00 ГГц включительно - в диапазоне частот 12.00 ГГц … 17.85 ГГц |
не более 1.3 не более 1.4 |
|
Коэффициент стоячей волны по напряжению ваттметра с преобразователями приемными коаксиальными ППК ПрофКиП М3-93 и ППК ПрофКиП М3-95: - в диапазоне частот 0 ГГц … 3 ГГц включительно - в диапазоне частот 3ГГц … 12.00 ГГц включительно - в диапазоне частот 12.00 ГГц … 17.85 ГГц |
не более 1.15 не более 1.3 не более 1.4 |
|
Коэффициент стоячей волны по напряжению ваттметра с преобразователем приемным коаксиальным ППК ПрофКиП М3-96: - в диапазоне 0 ГГц … 2.00 ГГц включительно - в диапазоне 2.00 ГГц … 8 ГГц включительно - в диапазоне 8 ГГц … 12.05 ГГц |
не более 1.2 не более 1.3 не более 1.4 |
|
Коэффициент стоячей волны по напряжению ваттметра с преобразователем приемным коаксиальным ППК ПрофКиП М3-93/1 |
не более 1.15 |
|
Пределы дополнительной относительной погрешности, вызванной изменением температуры окружающего воздуха в пределах рабочих температур на каждые 10°С изменения температуры: - с преобразователями приемными коаксиальными ППК ПрофКиП М3-90, ППК ПрофКиП М3-93, ППК ПрофКиП М3-95 - с преобразователями приемными коаксиальными ППК ПрофКиП М3-96 и ППК ПрофКиП М3-93/1 |
±1.0%
±1.5% |
|
Нестабильность показаний ваттметра во времени, включая «дрейф электрического нуля», при неизменной температуре в установившемся режиме: с ППК ПрофКиП М3-90 с ППК ПрофКиП М3-93 с ППК ПрофКиП М3-95 с ППК ПрофКиП М3-96 с ППК ПрофКиП М3-93/1 |
не более 4х10-7 Вт/ мин не более 2х10-5 Вт/ мин не более 4х10-5 Вт/ мин не более 3х10-6 Вт/ мин не более 2х10-5 Вт/ мин |
|
Время установления показаний ваттметра с ППК ПрофКиП М3-90 в режиме ручного переключения поддиапазонов: - первый и второй поддиапазон - третий и четвертый поддиапазон - в режиме автоматического переключения поддиапазонов |
не более 10.0 с не более 1.0 с не более 15.0 с |
|
Время установления показаний ваттметра с ППК ПрофКиП М3-93 и ППК ПрофКиП М3-93/1, с, не более |
не более 20 с |
|
Время установления показаний с ППК ПрофКиП М3-95: - в режиме ручного переключения поддиапазонов - в режиме автоматического измерения мощности |
не более 10 с не более 15 с |
|
Время установления показаний ваттметра с преобразователем ППК ПрофКиП М3-96 |
не более 60 с |
|
Значение перегрузочной мощности непрерывного синусоидального сигнала в течение 3 мин: ППК ПрофКиП М3-90 ППК ПрофКиП М3-93 и ППК ПрофКиП М3-93/1 ППК ПрофКиП М3-95 ППК ПрофКиП М3-96 |
не более 0.015 Вт не более 1.5 Вт не более 15 Вт не более 120 Вт |
|
Время установления рабочего режима |
не более 30 мин |
|
Время непрерывной работы |
не менее 16 ч |
|
Наименование |
Количество |
|
Ваттметр поглощаемой мощности ПрофКиП М3-99 блок измерительный ПРШН.411613.001 |
1 шт |
|
Преобразователь приемный коаксиальный ППК ПрофКиП М3-90 ПРШН 434849.001 |
1 шт |
|
Преобразователь приемный коаксиальный ППК ПрофКиП М3-93 ПРШН 434839.004 |
1 шт |
|
Преобразователь приемный коаксиальный ППК ПрофКиП М3-95 ПРШН 434839.005 |
1 шт |
|
Преобразователь приемный коаксиальный ППК ПрофКиП М3-96 ПРШН 434839.006 |
1 шт |
|
Преобразователь приемный коаксиальный ППК ПрофКиП М3-93/1 ПРШН 434839.007 |
1 шт |
|
Вставка плавкая ВП1-1 2,0 А 250 В ОЮ0.480.003 ТУ |
2 шт |
|
Вставка плавкая ВП2Б-1В 0,5 А 250 В ОЮ0.481.005 ТУ |
2 шт |
|
Вставка плавкая ВП2Б-1В 1,0 А 250 В ОЮ0.481.005 ТУ |
2 шт |
|
Кабель КОП ЕЭ4.854.130-08 |
1 шт |
|
Ключ 7811-0002DIх9 ГОСТ 2839-80 |
1 шт |
|
Кабель сетевой SCZ-1 |
1 шт |
|
Руководство по эксплуатации ПРШН.411151.008 РЭ |
1 шт |
|
Схемы электрические принципиальные ПРШН.411151.008 РЭ |
1 шт |
|
Формуляр ПРШН.411151.008ФО |
1 шт |
|
Ящик укладочный ПРШН. 411161.120 |
1 шт |
|
Ящик укладочный ПРШН. 411161.120-03 |
1 шт |
Комплект комбинированный ПРШН 4.068.003 (применяется для сопряжения средств измерений при поверке)
