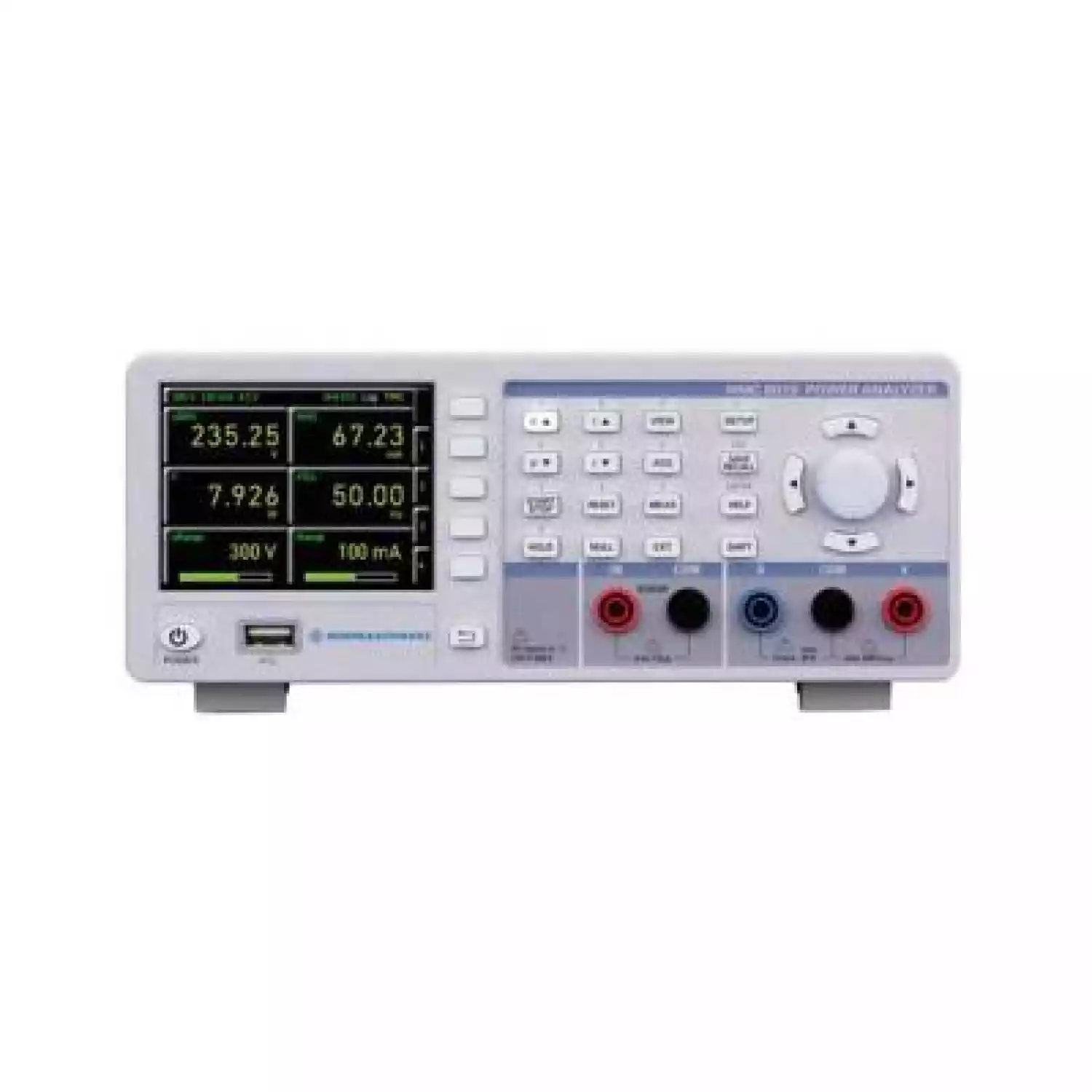

Анализатор электропитания R&S®HMC8015 – это первый компактный прибор для измерения мощности переменного/постоянного тока и определения характеристик тока в режиме ожидания, позволяющий выполнять измерения без использования дополнительных инструментов, таких как компьютер или удаленная инфраструктура. Наряду с возможностью численного и графического представления результатов с помощью 26 ключевых параметров прибор обладает высокой производительностью и поддерживает протоколы испытаний на соответствие стандартам IEC62301, EN50564 и EN61000-3-2.
Анализатор электропитания является единственным в своем классе прибором, обеспечивающим графическое представление результатов анализа гармоник (до 50-й гармоники) в логарифмическом масштабе. Кроме того, в нем реализована уникальная конфигурируемая пользователем двухканальная функция построения графика тренда для измеряемых величин U, I, P, S, Q, F и др. Диапазон измерения 5 В обеспечивает недостижимый ранее уровень разрешения для измерений параметров электропитания и энергии, выполняемых разработчика- ми встраиваемых систем.
Анализатор электропитания R&S®HMC8015 также устанавливает новые стандарты в части протоколирования результатов. Он обеспечивает одновременное отображение до 10 измеряемых величин, которые выбираются пользователем, с частотой обновления 10 измерений в секунду. Функция протоколирования результатов позволяет сохранять полученные данные с временными метками в формате CSV в течение практически неограниченного временного интервала. Содержимое экрана также может быть сохранено на флэш-накопитель USB по нажатию кнопки в любой момент времени.
Функция отбраковки позволяет пользователям контролировать различные измеряемые величины либо на экранеприбора, либо на внешнем устройстве, подключенном к аналоговому/цифровому выходу на задней панели анализатора электропитания. Функция измерения пускового тока обеспечивает захват и графическое отображение осциллограмм пускового тока и напряжения.
Стандартный аппаратный интегратор прибора обладает высокой точностью, позволяет проводить непрерывный анализ параметров энергопотребления и рассчитывает значения Вт·ч и А·ч с учетом полярности. Дополнительный вход датчика для токового пробника или шунта позволяет расширить диапазон измерения тока анализатора. При необходимости может быть включен трехкаскадный фильтр в цепи тока и напряжения системы сбора данных.
Анализатор электропитания, соответствующий стандарту LXI-Core 1.4, поддерживает возможность дистанционного управления по интерфейсу Ethernet, USB или GPIB (R&S®HMC8015-G). Команды дистанционного управления полностью основаны на стандарте SCPI. Для обмена данными по USB реализована поддержка виртуального COM-порта и класса контрольно-измерительного оборудования (TMC). Бесплатные пакеты драйверов для LabVIEW, LabWindows/CVI, VXI и IVI.net обеспечивают быструю и беспроблемную интеграцию прибора R&S®HMC8015 в существующие системы.
|
Аналоговая полоса пропускания |
|
от 0 до 100 кГц |
|
Погрешность по частоте |
|
0,1 % от показаний |
|
Разрешение АЦП |
напряжение и ток |
16 бит |
|
Основная погрешность |
|
0,05 % от показаний |
|
Разрешение дисплея |
|
5 разрядов, 10 обновлений/с |
|
Частота дискретизации |
|
500 кГц |
|
Входной импеданс |
|
2 МОм |
|
Источники синхронизации ФАПЧ |
|
U, I, внешний |
|
Фильтры |
|
|
|
Аналоговый сигнальный фильтр |
|
1 кГц |
|
Цифровой фильтр |
зависит от измеряемой частоты |
адаптивный фильтр |
|
Частотный фильтр |
не зависит от аналогового сигнального фильтра |
500 Гц |
|
Дополнительные входы/выходы |
|
BNC, на задней панели |
|
Аналоговый вход |
|
±10 В (U пик.) |
|
Погрешность аналогового входа |
|
0,5 % от показаний |
|
Аналоговый выход |
|
±5 В (U пик.) |
|
Цифровой вход |
|
|
|
Пределы (для функции отбраковки PASS/FAIL) |
полоса пропускания |
100 кГц |
|
|
PWM |
1 кГц |
|
|
состояние |
≤ 10 Гц |
|
Сигнальный порог |
логический нуль |
от 0 до 2 В |
|
|
логическая единица |
от 3 до 24 В |
|
Цифровой выход |
до 100 мА источник/нагрузка |
5 В, TTL |
|
Дисплей |
|
8,9 см (3,5") TFT (цветной) |
|
|
разрешение |
320 × 240 пикселей (QVGA) |
|
Подключение к сети |
переменного тока |
от 100 до 115/230 В при частоте от 50 до 60 Гц |
|
Потребляемая мощность |
|
макс. 35 Вт, тип. 15 Вт |
|
Диапазон рабочих температур |
|
от +5 °C до +40 °C |
|
Диапазон температур хранения |
|
от –25 °C до +60 °C |
|
Поддерживаемые стандарты |
|
CAN/CSA-C22.2 NO. 61010-1, UL 61010-1, DIN |
|
EN 61010-1, DIN EN 61326-1, DIN EN 55011 |
||
|
Синфазное напряжение |
|
CAT II, 600 В (U СКЗ) |
|
Габаритные размеры |
|
222 мм × 88 мм × 280 мм |
|
Масса |
|
приблиз. 3,25 кг |
|
Время прогрева |
|
60 минут |
