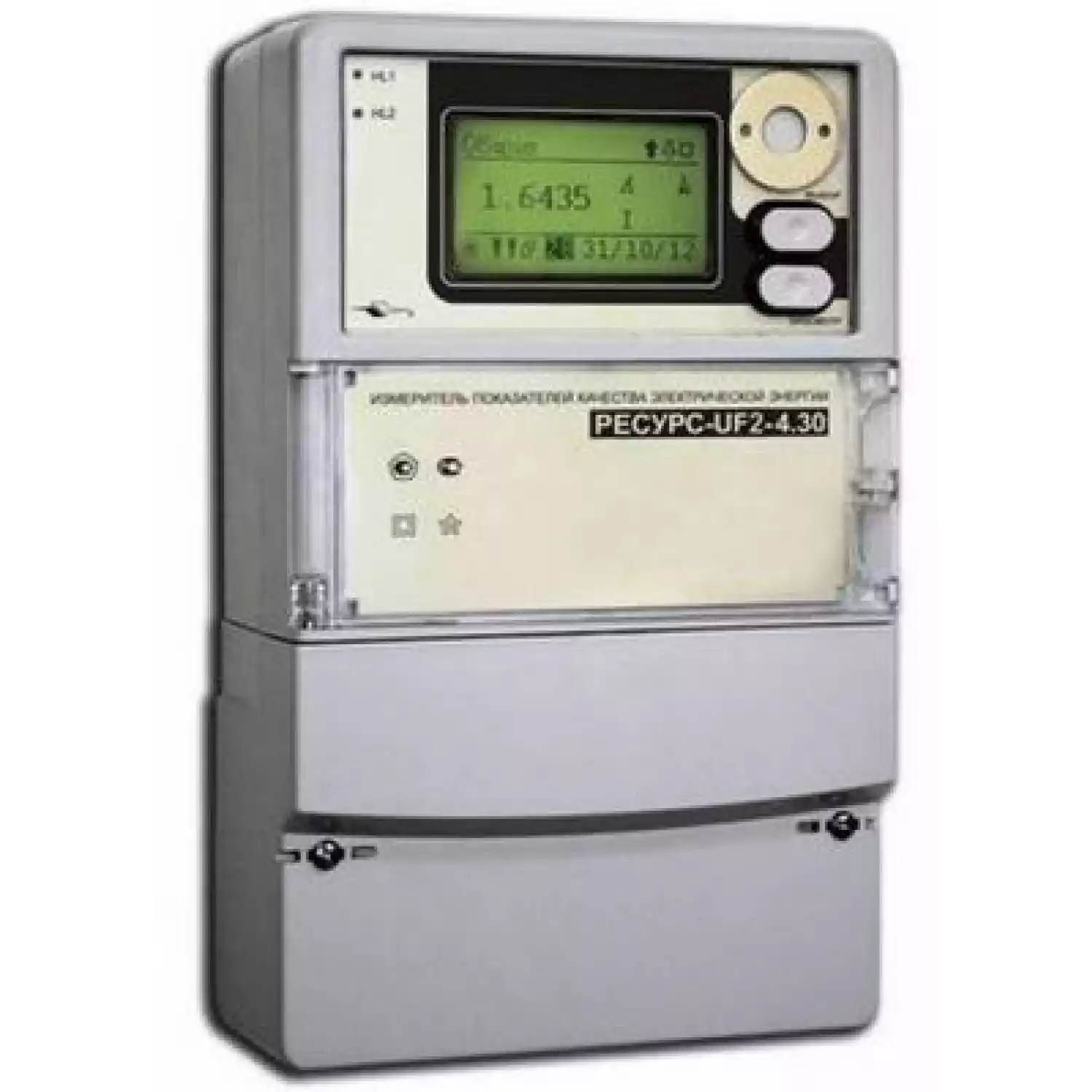

Измеритель показателей качества электрической энергии Ресурс-UF2-4.30-5-A-в

Прибор контроля качества электроэнергии Ресурс-UF2-4.30

Тип оборудования: Измеритель показателей качества электрической энергии

Производитель: Энергоспецтехника

Модель: Ресурс-UF2-4.30-5-A-в

Гарантия: 1 год

Описание измерителей Ресурс-UF2-4.30-5-A-в

Отличительные особенности:

• Cовмещение функций измерителя показателей качества электрической энергии и счётчика электрической энергии и в одном приборе
• Большая глубина хранения измерительной информации
• Несколько независимо функционирующих коммуникационных интерфейсов
• Поддержка основных стандартных протоколов передачи данных
• Управление устройствами автоматики и телемеханики

Область применения Ресурс-UF2-4.30-5-A-в:

• Непрерывный мониторинг качества электрической энергии в соответствии с требованиями ГОСТ 33073–2014
• Анализ качества электрической энергии
• Учёт электрической энергии
• Автоматизированные информационно-измерительные системы (подсистемы) контроля качества электрической энергии (АИИС ККЭ)
• Системы автоматики и телемеханики

Функциональные возможности измерителя показателей качества электрической энергии Ресурс-UF2-4.30-5-A-в:

• Измерение показателей качества электрической энергии в соответствии с требованиями ГОСТ 30804.4.30–2013 (класс А или S в зависимости от модификации), ГОСТ 30804.4.7–2013 (класс I), ГОСТ 32144–2013
• Измерение дозы фликера в соответствии с требованиями ГОСТ Р 51317.4.15–2012 (класс F1)
• Измерение параметров напряжения, силы тока, мощности и углов фазовых сдвигов в соответствии с требованиями ГОСТ Р 8.655–2009
• Измерение активной электрической энергии по ГОСТ 31819.22-2012 (класс 0,2S)
• Измерение реактивной электрической энергии по ГОСТ 31819.23-2012 (класс 1)
• Регистратор результатов измерений показателей качества электрической энергии, параметров напряжения, силы тока и углов фазовых сдвигов
• Учёт электрической энергии по 48 тарифным зонам
• Организация тарифного учета, предусматривающая составление 16 суточных расписаний, 16 недельных расписаний, 2 сезонных расписания и 64 особых дня
• Архивирование результатов измерений энергии и максимальной мощности за сутки, за каждую тарифную зону суток, за расчётный период, за каждую тарифную зону расчётного периода
• Архивирование результатов измерений параметров мощности в двух независимых массивах (профилях) с программируемым интервалом измерений
• Web-интерфейс для просмотра настроек и оперативных результатов измерений

Измеряемые параметры  Ресурс-UF2-4.30-5-A-в:

• ПОКАЗАТЕЛИ КАЧЕСТВА ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ:

1. Отклонение частоты (значение частоты)
2. Отрицательное и положительное отклонения напряжения
3. Установившееся отклонение напряжения основной частоты
4. Установившееся отклонение напряжения прямой последовательности
5. Отклонение среднеквадратического значения напряжения (с учётом гармоник и интергармоник)
6. Кратковременная и длительная дозы фликера
7. Коэффициент искажения синусоидальности напряжения (суммарный коэффициент гармонических составляющих напряжения)
8. Коэффициент n-ой гармонической составляющей напряжения (среднеквадратическое значение n-ой гармонической составляющей напряжения, n от 2 до 50)
9. Коэффициент m-ой интергармонической составляющей напряжения  (среднеквадратическое значение m-ой интергармонической составляющей напряжения, m до 50 порядка)
10. Коэффициенты несимметрии напряжений по обратной и нулевой последовательностям
11. Длительность провала напряжения
12. Глубина провала напряжения (остаточное напряжение при провале напряжения)
13. Длительность перенапряжения
14. Коэффициент перенапряжения (максимальное значение напряжения при перенапряжении)
15. Длительность прерывания напряжения

• НАПРЯЖЕНИЕ:

1. Среднеквадратическое значение напряжения (с учётом гармоник и интергармоник)
2. Среднеквадратическое значение напряжения основной частоты
3. Среднеквадратические значения напряжений прямой, обратной и нулевой последовательностей

• СИЛА ТОКА:

1. Среднеквадратическое значение силы тока (с учётом гармоник и интергармоник)
2. Среднеквадратическое значение силы тока основной частоты
3. Среднеквадратические значения силы тока прямой, обратной и нулевой последовательностей
4. Коэффициент искажения синусоидальности тока (суммарный коэффициент гармонических составляющих тока)
5. Коэффициент n-ой гармонической составляющей тока (среднеквадратическое значение n-ой гармонической составляющей тока, n от 2 до 50)
6. Коэффициент m-ой интергармонической составляющей тока (среднеквадратическое значение m-ой интергармонической составляющей тока, m до 50 порядка)
7. Коэффициенты несимметрии токов по обратной и нулевой последовательностям

• УГЛЫ ФАЗОВЫХ СДВИГОВ:

1. Угол фазового сдвига между напряжениями основной частоты
2. Угол фазового сдвига между токами основной частоты
3. Угол фазового сдвига между напряжением и током основной частоты
4. Угол фазового сдвига между n-ми гармоническими составляющими напряжения и тока (n от 2 до 50)
5. Угол фазового сдвига между напряжениями и токами прямой, обратной и нулевой последовательностей

• МОЩНОСТЬ:

1. Активная мощность основной частоты
2. Активная мощность (для полосы частот от 1 до 50 гармонической составляющей)
3. Активная мощность n-ой гармонической составляющей (n от 2 до 50)
4. Активная мощность прямой, обратной и нулевой последовательностей
5. Реактивная мощность основной частоты
6. Реактивная мощность (для полосы частот от 1 до 50 гармонической составляющей)
7. Реактивная мощность n-ой гармонической составляющей (n от 2 до 50)
8. Реактивная мощность прямой, обратной и нулевой последовательностей
9. Полная мощность основной частоты
10. Полная мощность (для полосы частот от 1 до 50 гармонической составляющей)
11. Полная мощность n-ой гармонической составляющей (n от 2 до 50)
12. Полная мощность прямой, обратной и нулевой последовательностей
13. Коэффициент мощности
14. Удельная фазная мощность потерь

• ТРЁХФАЗНАЯ ЭНЕРГИЯ И МОЩНОСТЬ:

1. Активная энергия и мощность прямого и обратного направлений
2. Реактивная энергия и мощность основной частоты в каждом из четырех квадрантов
3. Реактивная энергия прямого направления (суммарная реактивная энергия 1 и 2 квадрантов)
4. Реактивная энергия обратного направления (суммарная реактивная энергия 3 и 4 квадрантов)
5. Реактивная энергия при индуктивной нагрузке (суммарная реактивная энергия 1 и 3 квадрантов)
6. Реактивная энергия при ёмкостной нагрузке (суммарная реактивная энергия 2 и 4 квадрантов)
7. Полная энергия и мощность прямого и обратного направлений
8. Активная энергия и мощность основной частоты прямого и обратного направлений
9. Активная энергия и мощность прямой последовательности прямого и обратного направлений
10. Реактивная энергия и мощность в каждом из четырех квадрантов
11. Реактивная энергия и мощность прямой последовательности в каждом из четырех квадрантов
12. Удельная энергия потерь

Хранение результатов измерений:

• Отклонение частоты (значение частоты) с временем измерения 10 секунд – не менее 90 суток
• Показатели качества электрической энергии с временем измерения 1 минута – не менее 90 суток (без коэффициентов интергармонических составляющих напряжений)
• Показатели качества электрической энергии с временем измерения 10 минут – не менее 90 суток
• Показатели качества электрической энергии с временем измерения 2 часа – не менее 90 суток
• Параметры всех измеряемых электрических величин с временем измерения, настраиваемым в диапазоне от 1 секунды до 2 часов – не менее 15 суток при сохранении всех измеряемых параметров с временем измерения 60 секунд
• Статистические характеристики показателей качества электрической энергии за 1 сутки – не менее 5 месяцев
• Статистические характеристики показателей качества электрической энергии за 7 суток – не менее 2 лет
• Параметры провалов напряжения, перенапряжений и прерываний напряжения – не менее 30000 событий
• Профили мощностей с временем измерения от 1 до 60 минут – 16·N суток (где N – время измерения мощности, от 1 до 60 мин)
• Параметры энергии за 1 сутки – не менее 750 суток

Условное обозначение:

Измеритель показателей качества электрической энергии «Ресурс-UF2-4.30-5-А-в», где

«Ресурс-UF2-4.30» – обозначение типа прибора
«1» – номинальный ток

• символом «1» обозначается номинальный входной ток 1 А
• символом «5» обозначается номинальный входной ток 5 А

«А» – класс характеристик процесса измерений по ГОСТ 30804.4.30-2013

• символом «А» обозначается класс А
• символом «S» обозначается класс S

Вариант исполнения

• «н» – вариант конструктивного исполнения (для навесного монтажа)
• «в» –  для щитового монтажа

Пример записи при заказе:

Прибор, предназначенный для подключения к трансформаторам тока с номинальным вторичным током 1 А, класса А по ГОСТ 30804.4.30–2013, для навесного монтажа:

• Измеритель показателей качества электрической энергии «Ресурс-UF2-4.30-1-А-н» БГТК.411722.020

Соответствие требованиям стандартов:

• ГОСТ 30804.4.30–2013 (IEC 61000-4-30:2008)
• ГОСТ 30804.4.7–2013 (IEC 61000-4-7:2002+A1:2008)
• ГОСТ Р 51317.4.15–2012 (IEC 61000-4-15:2010)
• ГОСТ 31819.22–2012 (IEC 62053-22:2003)
• ГОСТ 31819.23–2012 (IEC 62053-23:2003)
• ГОСТ 32144–2013 (EN 50160:2010)
• ГОСТ 33073–2014
• ГОСТ Р 8.655–2009
