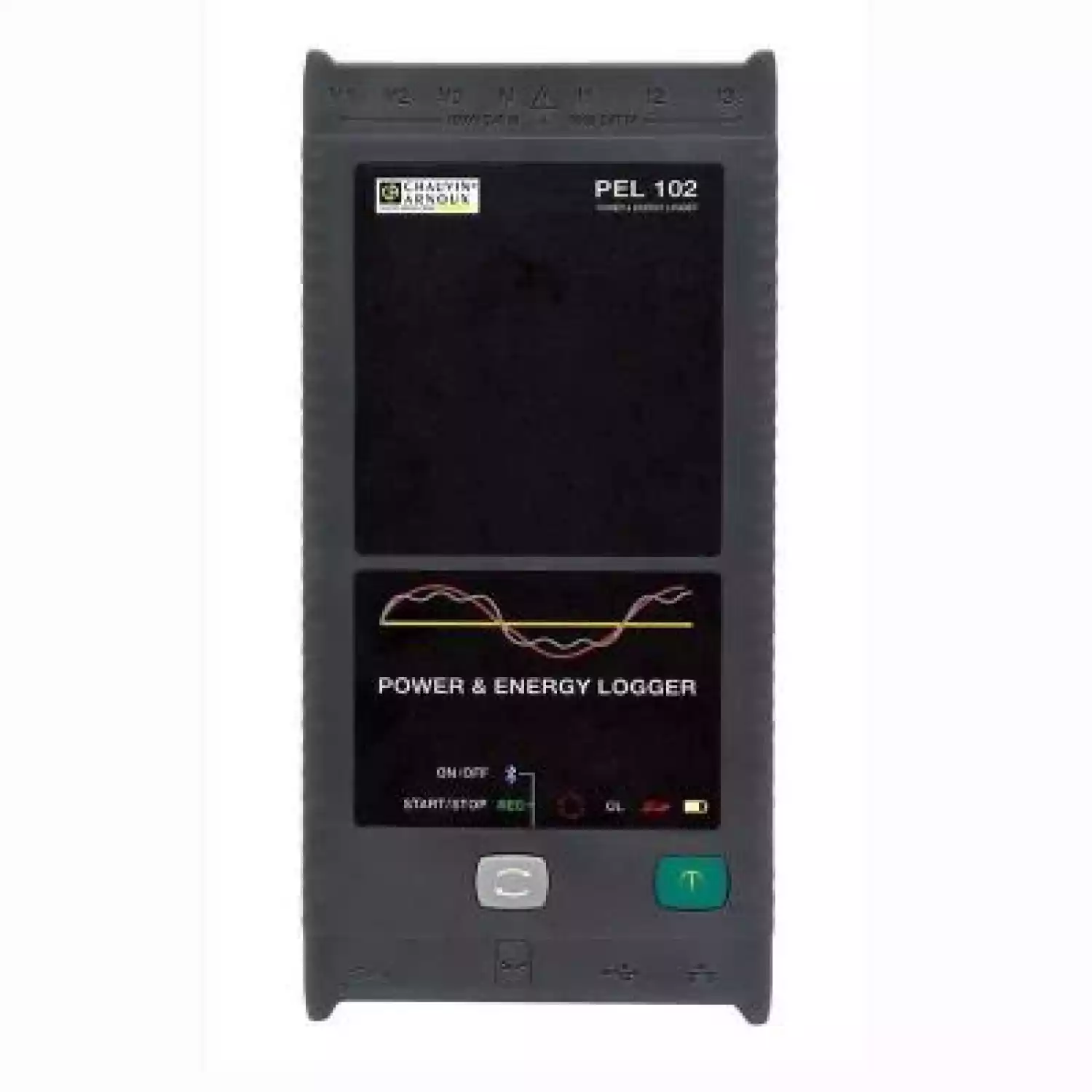

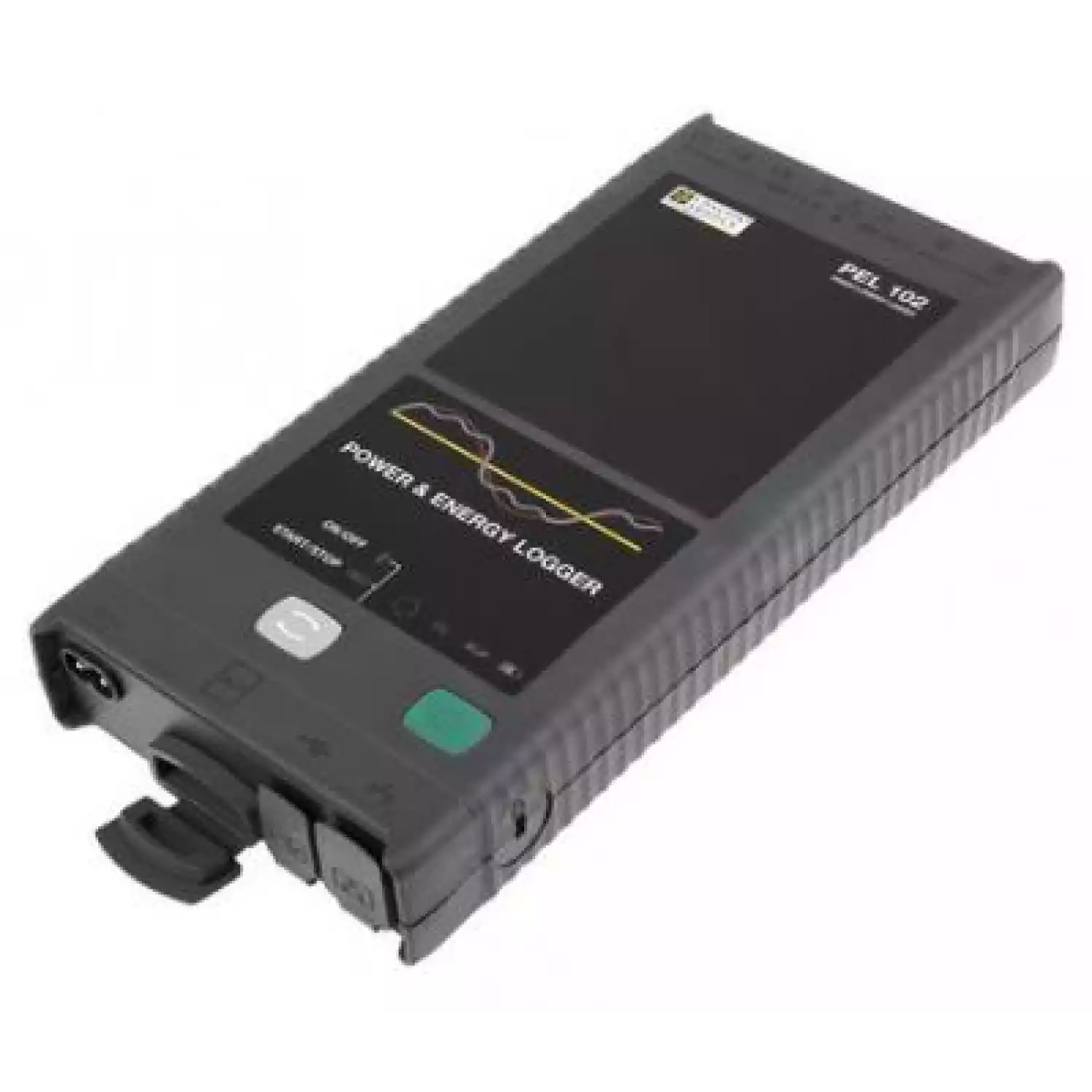

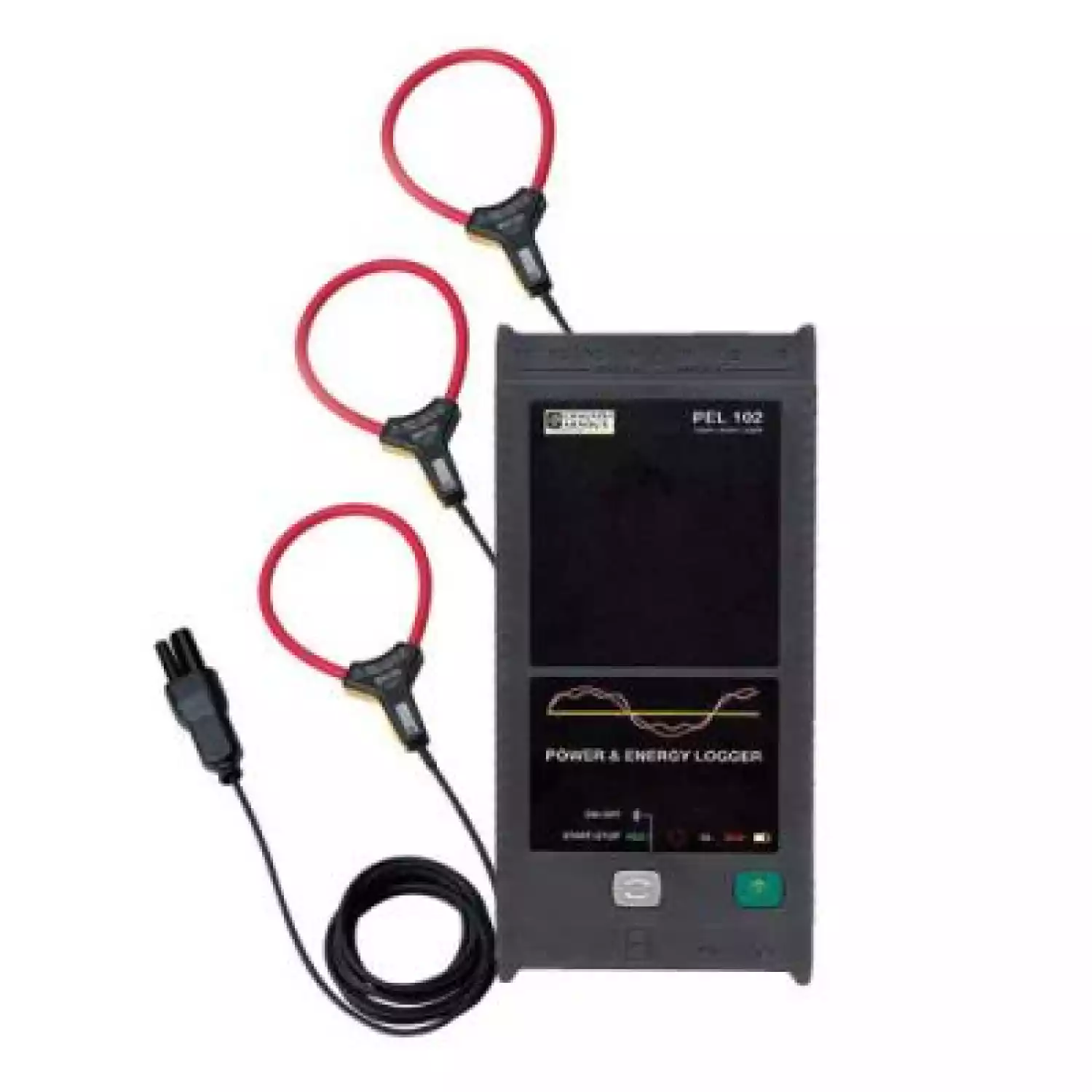

Трехфазный регистратор энергии (без дисплея) PEL102 используется для изучения и записи параметров подачи электроэнергии и регистрации показателей качества энергии.Благодаря гибким токовым зажимам в комплекте поставки измеритель качества электроэнергии позволяет измерить большую часть электрических параметров, гармоник, а также изменений напряжения.
Области применения трехфазного регистратора энергии (без дисплея) PEL102
Данный прибор незаменим для любого потребителя электрической энергии - от небольшого ресторана, объекта социального значения, госпиталя до огромного промышленного потребителя.
Изучение нагрузок – проверка возможностей системы электроснабжения перед включением дополнительных нагрузок.
Оценка энергии – количественная оценка потребления энергии до и после усовершенствования систем для определения эффективности устройств энергосбережения.
Измерение гармоник – обнаружение проблем, связанных с гармониками, которые могут стать причиной неполадок в работе или повреждения чувствительной аппаратуры.
Регистрация изменений напряжения – контроль кратковременных понижений и повышений напряжения, приводящих к ложным сбросам в аппаратуре и нежелательному срабатыванию автоматических выключателей.
Простой и надежный прибор для измерения и записи всех параметров 3-х фазной сети абсолютно любой конфигурации, позволяет пользователю любого уровня немедленно начать работу .
Рабочие частоты сети 50, 60, и 400Гц переменного тока, а также сети постоянного тока
Прямое измерение тока в диапазонах от 50мA до 10,000A в зависимости от подключенных бесконтактных датчиков тока (совместимы с моделями для анализаторов СА8332 и СА8335).
Измерение мощности: ВА, Вт и ВАР.
Измерение электрической энергии, .
Коэффициент мощности (PF), Cos (Φ), и Tan (Φ).
Коэффициент гармонических искажений (THD) для токов и напряжений.
Измерение гармоник до 50 порядка для рабочей частоты 50/60Гц для токов и напряжений.
Измерение частоты.
Измерение действующих значений и значений постоянного тока по каждой фазе независимо .
Запись результатов измерения до 60 дней и сохранение всех параметров включая расчетные на встроенной карте памяти 2Гб.
Автоматическое распознавание подключенных датчиков тока и автоматическая настройка прибора для работы с ними.
Ввод пользователем коэффициентов трансформации от внешних трансформаторов тока и напряжения позволяет рассчитывать реальные значения в высоковольтной сети.
17 запрограммированных типов подключения электрической сети.
USB, LAN, и Bluetooth интерфейсы.
ПО DataView® для передачи сохраненных в приборе данных на компьютер, записи в реальном времени , построения графиков, анализа и составления протоколов.
|
Параметр |
Значение |
|
|
Дисплей прибора |
Версия без дисплея |
|
|
Тип системы |
3-x фазная система с или без нейтрали, различные специфический конфигурации по желанию пользователя |
|
|
Погрешность |
0.2% |
|
|
Электрические параметры |
||
|
Количество измерительных каналов |
3 по напряжению / 3 по току (расчет тока нейтрали) |
|
|
Частота сети |
50 Гц, 60 Гц, 400 Гц |
|
|
Диапазон измерения напряжения |
0 до 1,000 В переменного и постоянного |
|
|
Диапазон измерения тока в зависимости от подключенных (заменяемых) датчиков тока |
MN93 |
2 до 240 Aпер, разрешение 0,01А |
|
MN93A |
0.005 Aпер до 5 Aпер / 0.1 A до 120 Aпер, разр. 0,001А |
|
|
C193 |
3 A до 1,200 Aпер, разрешение 0,01А |
|
|
A193 & MA193 |
100 мA до 10,000 Aпер, разр. 0,1А |
|
|
PAC93 |
10 A до 1,000 A пер / 10 A до 1,400 Aпост, разр 0,01А |
|
|
E3N |
50 мA до 10 Aпер/пост / 100 мA до 100 Aпер/пост, разр 0,001А |
|
|
Встроенный коэффициент трансформации |
Отображение и расчет напряжений до 650кВ / и токов до 25,000 A |
|
|
Измеряемые и записываемые параметры, диапазоны |
||
|
Мощность |
10Вт .. 10ГВт / 10 вар .. 10 Гвар / 10ВА .. 10 ГВА |
|
|
Энергия |
до 4 ЭВтч / 4 ЭВАРч / 4 ЭВАч (Экса=1018) |
|
|
Phase |
Cos φ, tan Φ, PF (коэффициент мощности) |
|
|
Гармоники |
до 50-го порядка |
|
|
Дополнительные функции |
||
|
Фазовая последовательность |
Да |
|
|
Min / Max |
Да |
|
|
Крепление прибора |
Магнитный держатель, крюк |
|
|
Запись |
||
|
Самплинг |
128 событий/период - 1 запись / сек - одна запись за время от 1 до 60 минут |
|
|
Память |
SD карта (SD-HC до 32 GB) |
|
|
Интерфейсы |
Bluetooth (Class 2), Ethernet, USB |
|
|
Питание прибора |
110 - 250 В (+ 10%, - 15 %) при 50-60 Гц & 400Гц |
|
|
Безопасность |
IEC 61010 600 V CAT IV – 1,000 V CAT III |
|
|
Размеры |
||
|
Размеры |
256 x 125 x 37 мм |
|
|
Вес |
900 г |
|
|
Пыле/влаго защита |
IP54 |
|
|
№ |
Наименование |
Количество |
|
1. |
Трехфазный регистратор энергии (без дисплея) PEL 102 |
1 |
|
2. |
Кейс для переноски |
1 |
|
3. |
Система крепления прибора |
1 |
|
4. |
Измерительные провода с крокодилами |
4 |
|
5. |
USB-SD-Кард адаптер |
1 |
|
6. |
Гибкие клещи MiniFlex® модель MA193-10 |
3 |
|
7. |
Шнур сетевого питания |
1 |
|
8. |
USB флешка с ПО DataView® |
1 |
|
9. |
USB кабель |
1 |
|
10. |
Цветные маркеры фазы |
12 |
