Регистраторы качества электроэнергии для трехфазной сети серии Fluke 1740

Регистратор качества электроэнергии серии Fluke 1740 трехфазного исполнения является ваттметром для ежедневного использования техническим персоналом, осуществляющим анализ работы, а также поиск и устранение неисправностей в энергораспределительных системах.

Обеспечивая возможность одновременной регистрации до 500 параметров электропитания в течение 85 дней, а также мониторинга событий, регистратор качества электроэнергии помогает выявлять перемежающиеся сбои и другие проблемы по качеству электропитания, трудно выявляемые без этих приборов.

Поставляемое ПО PQ Log для регистратора качества электроэнергии позволяет быстро оценить качество электропитания на технологическом входе, подстанции или при нагрузке, в соответствии с последним стандартом EN50160.

Приложения:

Анализ искажений – обнаружение основных причин неправильного функционирования оборудования, что позволяет устранять неисправности и проводить профилактические мероприятия по обслуживанию системы
Соответствие требованиям качества услуг – оценка качества поступающей электроэнергии на технологическом входе
Исследование качества электропитания – оценка исходного качества электропитания для оценки совместимости с критически важными системами до их установки
Нагрузочные испытания – верификация возможностей электрической системы до и после добавления нагрузок
Оценка качества энергии и мощности – валидация изменений в помещениях посредством количественной оценки энергопотребления, коэффициента мощности и общего качества электроэнергии, а также качества электроэнергии до и после установки улучшений

Отличительные особенности:

Установка прибора занимает считанные минуты. При этом опознавание и подача электропитания на токовый зонд осуществляется в автоматическом режиме

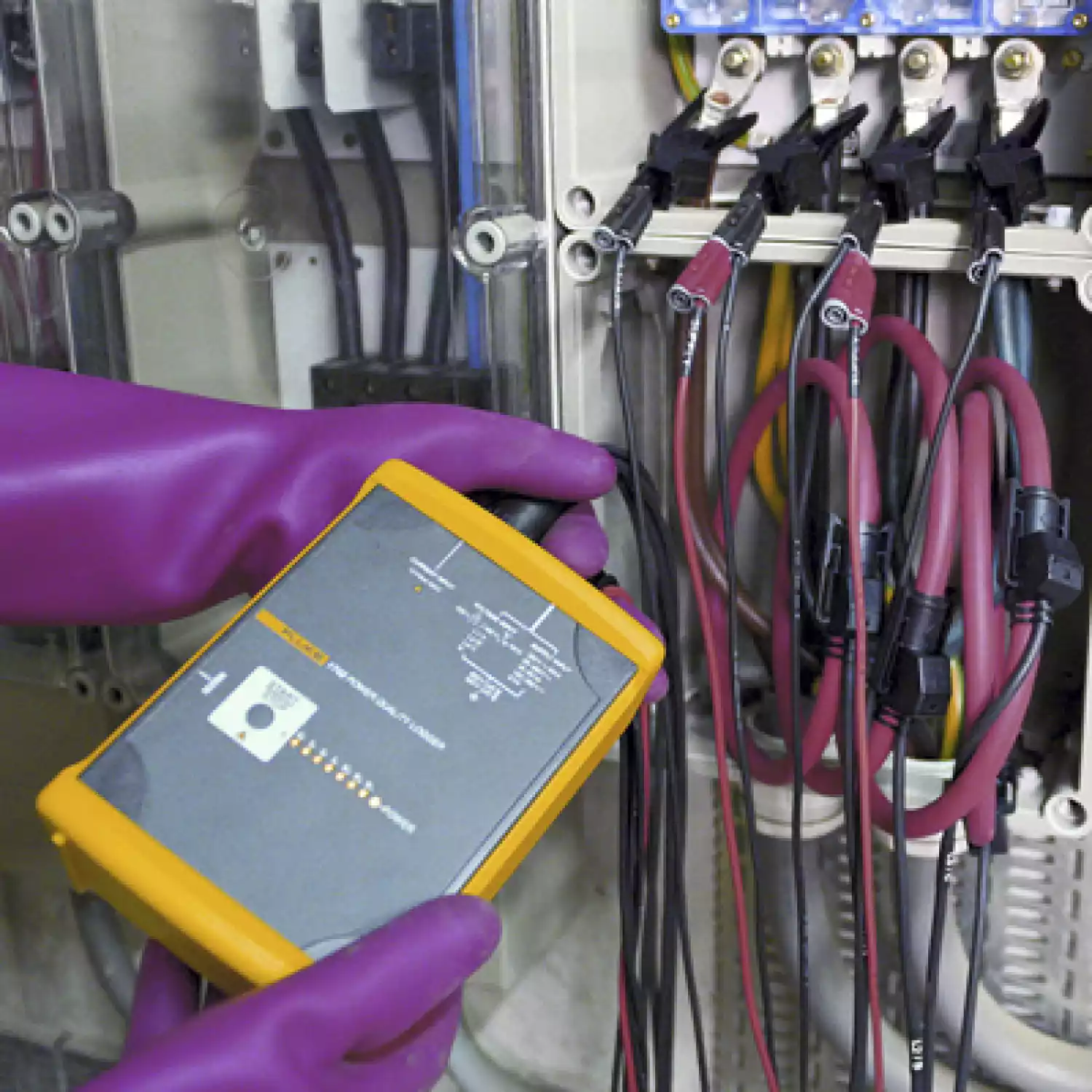

Легкость установки в распределительных шкафах:компактность корпуса, обеспечивающего полную изоляцию прибора, а также принадлежностей обеспечивает легкость установки даже в условиях дефицита пространства в непосредственной близости к линиям электропитания, находящимися под напряжением
ПО PQ Log позволяет быстро проанализировать тренды, создает статистические итоговые сводки, а также дает подробные графики и таблицы
Возможность беспрерывной загрузки данных во время процесса записи
Повышенная точность измерений напряжения: точность измерения напряжения в соответствии с классом А стандарта IEC61000-4-30 (0.1%)
Быстрота процесса оценки качества электроэнергии:оценка качества электроэнергии в соответствии со стандартом EN50160 с составление статистического обзора
Прочность и надежность

Переносной регистратор-ваттметр серии Fluke 1740 прост в установке и использовании и разработан для работы в любых условиях при применении низкого и среднего напряжения.

Три модели регистраторов обеспечат решение как базовых, так и самых специфических проблем в области регистрации качества электроэнергии.

Fluke 1743: Водонепроницаемый монитор IP65 предназначен для регистрации стандартных параметров, включая напряжение (В), ток (A), мощность (Вт), полную мощность (ВА), реактивную мощность (ВАр), коэффициент мощности, энергию, мерцание, изменения напряжения и коэффициент гармонических искажений (THD).

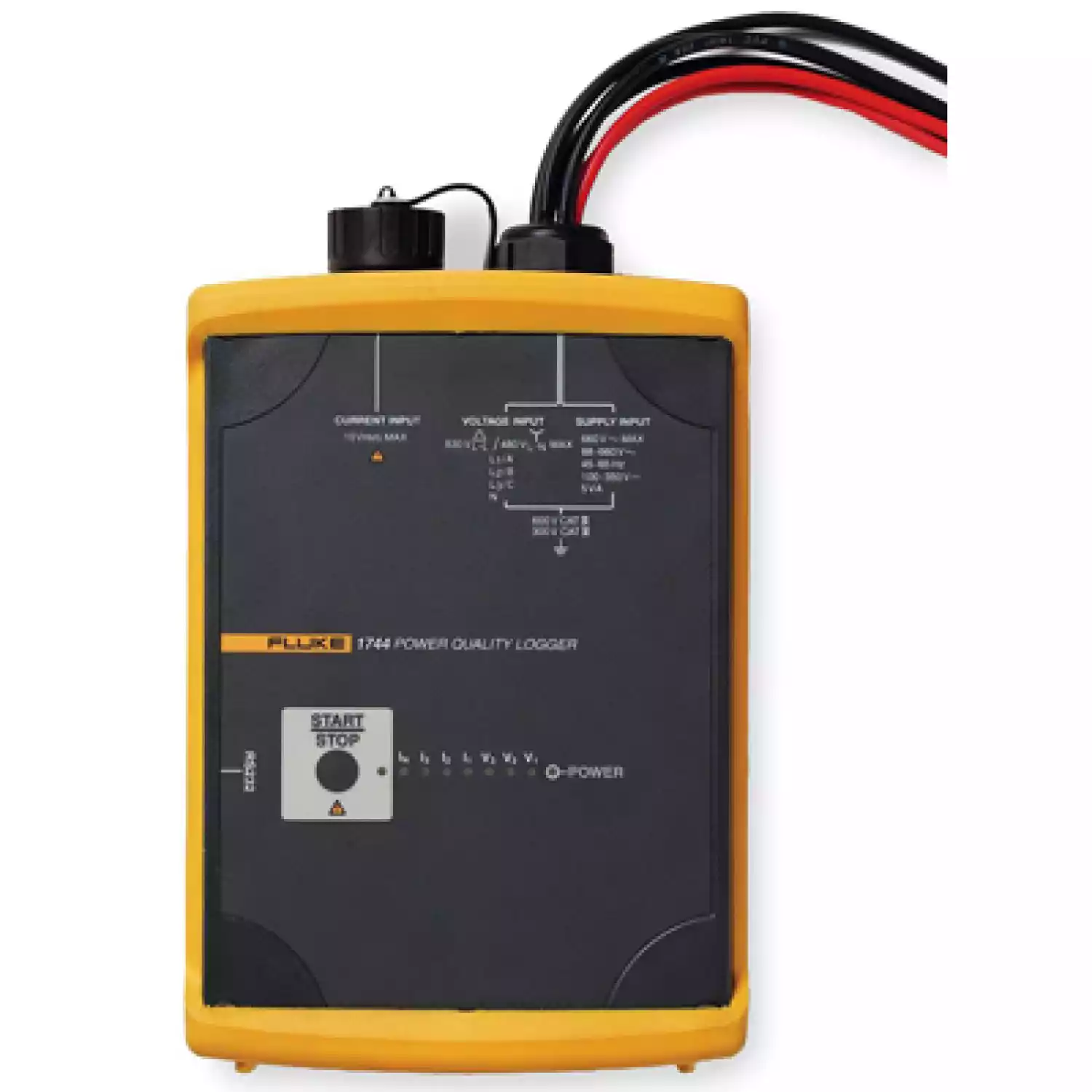

Fluke 1744: Обладает теми же функциями, что и Fluke 1743. Помимо основных параметров электропитания Fluke 1744 также обеспечивает измерение гармоник напряжения и тока, промежуточных гармоник, управляющих сигналов сети, дисбаланса и частоты.

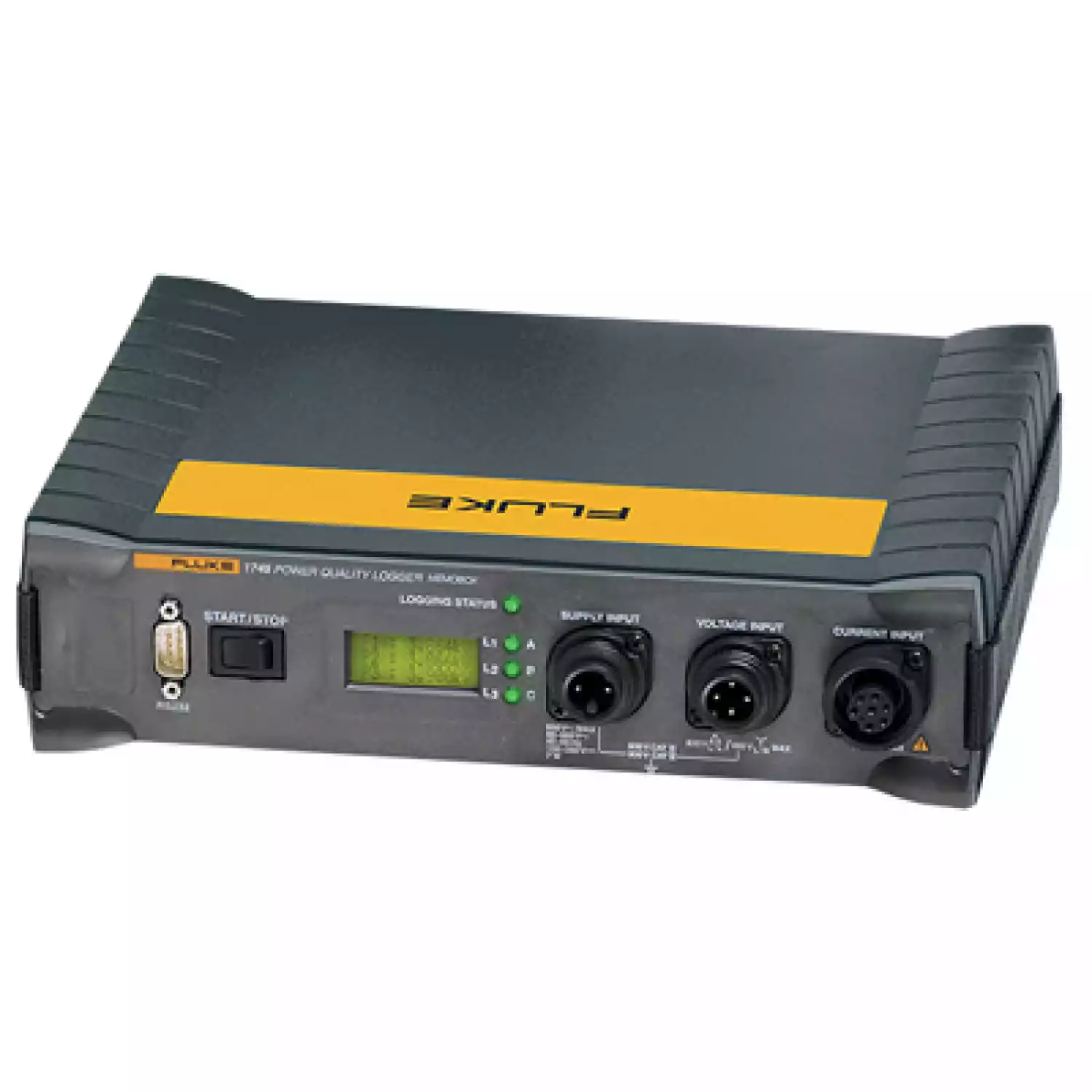

Fluke 1745: В дополнение к функциям измерения прибора Fluke 1744, регистратор качества электроэнергии IP50 усовершенствованной конструкции снабжен жидкокристаллическом дисплеем, обеспечивающим показ в режиме реального времени, а также источником бесперебойного питания на 5 часов работы.

Функции:

Функции прибора	Fluke 1745	Fluke 1744	Fluke 1743
Измерение основных параметров электропитания: напряжения, силы тока, мощности, активной мощности, реактивной мощности, коэффициента мощности, энергии, мерцания, изменений напряжения, а также суммарного гармонического искажения.	•	•	•
Измерение гармоник напряжения и тока до 50-й включительно, дисбаланса и управляющих сигналов сети	•	•
Устойчивость к пыли/воде	IP50	IP 65, водонепроницаемое исполнение	IP 65, водонепроницаемое исполнение
Дисплей	Светодиодный + жидкокристаллический	Светодиодный	Светодиодный
Продолжительность работы от источника бесперебойного питания	5 часов	3 сек.	3 сек.
Размеры (ВxШxГ)	282 x 216 x 74 мм (11,5 x 8,8 x 3 дюйма)	170 x 125 x 55 мм (6,9 x 5,1 x 2,2 дюйма)	170 x 125 x 55 мм (6,9 x 5,1 x 2,2 дюйма)

Технические характеристики регистраторы качества электроэнергии серии Fluke 1740:

Электропитание	мм88 - 660 В переменного тока
Корпус	Полная изоляция корпуса и принадлежностей
Рабочая температура	От 0 °C до 35°C
Интерфейс	RS 232, 9600...115 000 бод, автоматический выбор скорости передачи, трехпроводная связь
Размеры (ВхШхГ)	Fluke 1743, Fluke 1744 - 170 мм х 125 мм х 55 мм; Fluke 1745 - 282 мм х 216 мм х 74 мм
Вес	Fluke 1743, Fluke 1744 - около 2 кг; Fluke 1745 - около 3 кг
Гарантия	2 года

В соответствии со стандартом IEC/EN61010-1, 600 В -категория III, 300 В - категория IV, степень загрязнения окружающей среды - 2, двойная изоляция.

Комплект поставки:

Регистратор качества (Fluke 1743/ Fluke 1744/ Fluke 1745)
4 гибких зонда 15/150/1500/3000 A с 2 метрами кабеля
Компакт-диск с ПО PQ Log
RS232 кабель/адаптер последовательного интерфейса и кабель последовательного интерфейса (RS232-USB)
Тестовые отведения для напряжения и электропитания
4 черных зажима типа "дельфин"
Набор локализации цвета
Сумка для переноски
Сертификат об испытаниях со значениями измерений
Отпечатанное руководство на английском
Многоязыковой компакт диск с руководством пользователя
