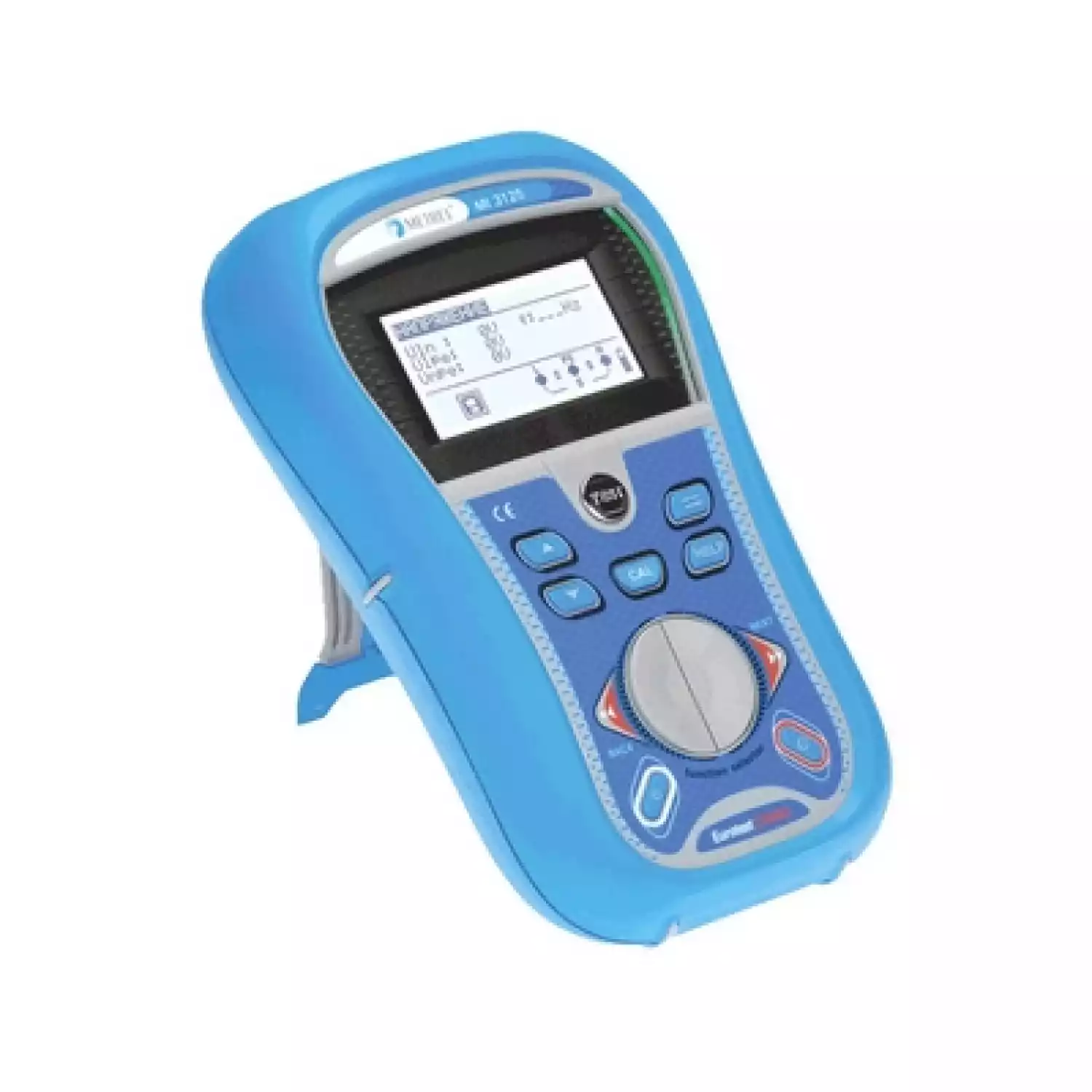

Измеритель параметров электроустановок Metrel MI 3125 BT EurotestCOMBO

MI 3125B Eurotest COMBO – необычайно лёгкий и компактный измеритель, обладающий практически полным набором функций для проведения приемо-сдаточных испытаний в электроустановках до 1кВ. Положительные характеристики MI 3125BT не ограничиваются только серьезным измерительным потенциалом: данный прибор обладает возможностями для сохранения, упорядочивания результатов измерений, передачи их на ПК и быстрой обработки с целью получения протоколов.

Функции MI 3125 BT:

Измерение сопротивления изоляции напряжением постоянного тока.
Проверка непрерывности защитных проводников токами 200 мА и 7 мА.
Измерение сопротивления линии.
Измерение сопротивления контура.
Измерение сопротивления контура без отключения УЗО.
Расчет и отображение предполагаемого тока КЗ.
Измерение напряжения (TRMS) и частоты.
Контроль порядка чередования фаз.
Измерение параметров УЗО (стандартных и селективных А, АС и В типов).
Измерение сопротивления заземления по 3-х проводной схеме.

Особенности MI 3125 BT:

Встроенная память вмещает до 1700 результатов измерений и позволяет отсортировать их благодаря наличию 3 уровней вложения.
Меню помощи отображает диаграммы подключения прибора к электроустановке и помогает реализовать правильную схему измерений.
При измерении полного сопротивлении линии или контура пользователь имеет возможность выбрать из встроенной таблицы характеристики используемого в данной цепи предохранителя для быстрой оценки эффективности его применения в данном случае.
Красный и зелёный индикаторы по бокам экрана позволяют быстро оценить приемлемость результата измерений в любой функции даже в условиях плохой видимости.
Наличие автоматического теста УЗО дает возможность без лишних трудозатрат полностью проверить работоспособность устройства защитного отключения.
А 1192 ПО EUROLINK PRO PLUS (опционально). Позволяет создавать протокол испытаний электроустановки российского образца.

Технические характеристики MI 3125 BT:

Функция	Диапазон измерений	Разрешение	Погрешность измерений
Сопротивление изоляции	U=50 В,100 В,250 В:
	R: 0,00 …19,99 MОм	0,1 MОм	±(10 % от измер.)
	20,00 … 99,99 Мом	0,1 MОм	±(20 % от измер.)
	100,0 … 199,9 МОм	0,1 MОм	±(20 % от измер.)
	U= 500 В, 1 кВ:
	R: 0,00 …19,99 MОм	0,1 MОм	±(5% от измер.+ 3 ед.мл.р.)
	20,00 … 199,99 Мом	1 MОм	±(5% от измер.)
	100 … 999 МОм	1 MОм	±(10 % от измер.)
Непрерывность защитного проводника при токе 200мА	0,00 …19,99 Ом	0,01 Ом	±(3 % от измер. + 3 В)
	20,0 … 199,9 Ом	0,1 Ом	±(5 % от измер.)
	100 … 1999 Ом	1 Ом	±(5 % от измер.)
Непрерывность защитного проводника при токе 7мА	0,0 …19,9 Ом	1 Ом	±(5 % от измер.+ 3 ед.мл.р.)
Непрерывность защитного проводника при токе 7мА	20…1999 Ом	0,01 Ом	±(5 % от измер.+ 3 ед.мл.р.)
Полное сопротивление линии/контура	0,00 … 9,99 Ом	0,01 Ом	±(5 % от измер.+ 5 емр)
	10,0… 99,9 Ом	0,1 Ом	±(5 % от измер.+ 5 емр)
	100 … 999 Ом	1 Ом	±(10 % от измер.)
	1,00…9,99 кОм	0,01кОм	±(10 % от измер.)
Сопротивление заземления	0,00 …19,99 Ом	0,01 Ом	±(5 % от измер.+ 5 ед.мл.р.)
	20,0 … 199,9 Ом	0,1 Ом	±(5 % от измер.+ 5 ед.мл.р.)
	200 … 9999 Ом	1 Ом	±(5 % от измер.+ 5 ед.мл.р.)
Напряжение	0 В … 550 В	1 В	±(2 % от измер.+ 2 ем. мл.р)
Частота	0,00 Гц … 9,99 Гц	0,01 Гц	±(2 % от измер.+ 1 ем.мл.р)
Чередование фраз	1.2.3 или 3.2.1
Номинальный отключающий ток I_∆N	10 мA, 30 мA, 100 мA, 300 мA, 500 мA, 1 A
	0,0 …19,9 В	0,1 В	(от 0% до 15%) от измер.+ 10 ед.мл.р.
Напряжение прикосновения	20,0…99,9 В	0,1 В	(от 0% до 15%) от измер.
Время срабатывания	0 … 2 мс	0,1 мс	±1 мс
Ток срабатывания	0,2 x I_∆N …2,2 x I_∆N	0,05 x I_∆N	±0,1 x I_∆N
Питание	6 шт. алкалиновых/аккумуляторных батареи размер АА
Категория перенапряжения	600 V CAT III; 300 V CAT IV
Степень защиты	Двойная изоляция
Подключение к ПК	RS 232 и USB
Масса	1 кг
Габаритные размеры	14 х 8 х 23 см

Сравнение MI 3125 BT с другими приборами Metrel:

Основные и дополнительные функции	3100 S Eurotest	3100 SE Eurotest	MI 3105 EurotestXA	MI 3101 EurotestAT	MI 3102Н BT EurotestXE 2,5 кВ	MI 3102Н SE EurotestXE 2,5 кВ	MI 3125BТ EurotestCOMBO	MI 3125 EurotestCOMBO
ИЗОЛЯЦИЯ
Сопротивление изоляции	+
Uизм = 50 ... 1000 В	+
Uизм = 50 ... 2500 В	-				+		-
Диагностика изоляции (DAR, PI, R)	-				+		-
НЕПРЕРЫВНОСТЬ ЗАЩИТНОГО ПРОВОДНИКА
Сопротивление защитного проводника; I > 200 мА; автоматическая смена полярности	+
Сопротивление защитного проводника; I ≥ 7 мА; непрерывное измерение без смены полярности	+							-
ПОЛНОЕ СОПРОТИВЛЕНИЕ ЛИНИИ
Полное сопротивление линии, расчет предполагаемого тока КЗ	+
ПОЛНОЕ СОПРОТИВЛЕНИЕ КОНТУРА
Полное сопротивление контура, расчет предполагаемого тока КЗ	+
ИСПЫТАНИЕ ПАРАМЕТРОВ УЗО
Напряжение прикосновения (без срабатывания УЗО)	+
Сопротивление контура (без срабатывания УЗО)	+
Время срабатывания УЗО	+
Ток срабатывания УЗО	+
Автоматическое тестирование УЗО	+
Тестирование УЗО типа B	-		+		-		+	-
СОПРОТИВЛЕНИЕ ЗАЗЕМЛЕНИЯ
3-проводный метод	Опция				+		Опция
3-проводный метод с использованием одних клещей	-		Опция	-
Метод двух клещей	-		Опция	-	Опция	-
Удельное сопротивление грунта (ρ-адаптер)	-		Опция			-
AUTOSEQUENCE®
Автоматическая процедура тестирования	-	+				-
ЛЮКСМЕТР
Освещенность	-		Опция	-	Опция		-
РАЗНОЕ
Проверка устройств контроля состояния изоляции в системах IT	-		+	-
Тестирование варистора (напряжение пробоя)	-		+		-
Измерение сетевого напряжения	+
Измерение ИСКЗ тока с помощью клещей	-		Опция	-	Опция		-
Измерение частоты	+
Проверка наличия опасного напряжения на контакте РЕ (РЕ-мониторинг)	-	+
Проверка правильности подключения проводников	+
Проверка правильности чередования фаз	+
Поиск кабелей	-		Опция		-
Виртуальная клавиатура	-		+		-
USB-порт	-	+						-
RS232-порт	-	+						-
ПРИНАДЛЕЖНОСТИ
Щуп «Commander» с вилкой	-	Опция	+			-	Опция
Щуп «Commander» с наконечником	-	Опция
Передача данных на устройства Android	-	Опция				-	Опция	-
Токовые клещи	-		Опция				-
Программное обеспечение EuroLink PRO	-	+						-
Программное обеспечение EuroLink PRO Plus	-	Опция						-

Стандартный комплект поставки MI 3125 BT:

Имеритель MI 3125BT;
Измерительный трёхпроводный кабель 1,5 м;
Измерительный кабель с евровилкой;
Наконечники черный, синий, зеленый;
Зажимы «крокодил» черный, синий, зеленый;
Адаптер питания;
Аккумуляторные батареи 6 шт.;
Ремни для переноски 2 шт.;
Краткое руководство по эксплуатации;
CD диск с ПО Eurolink PRO и полным РЭ в электронном виде;
Интерфейсные кабели USB и RS232
Сертификат о калибровке.
