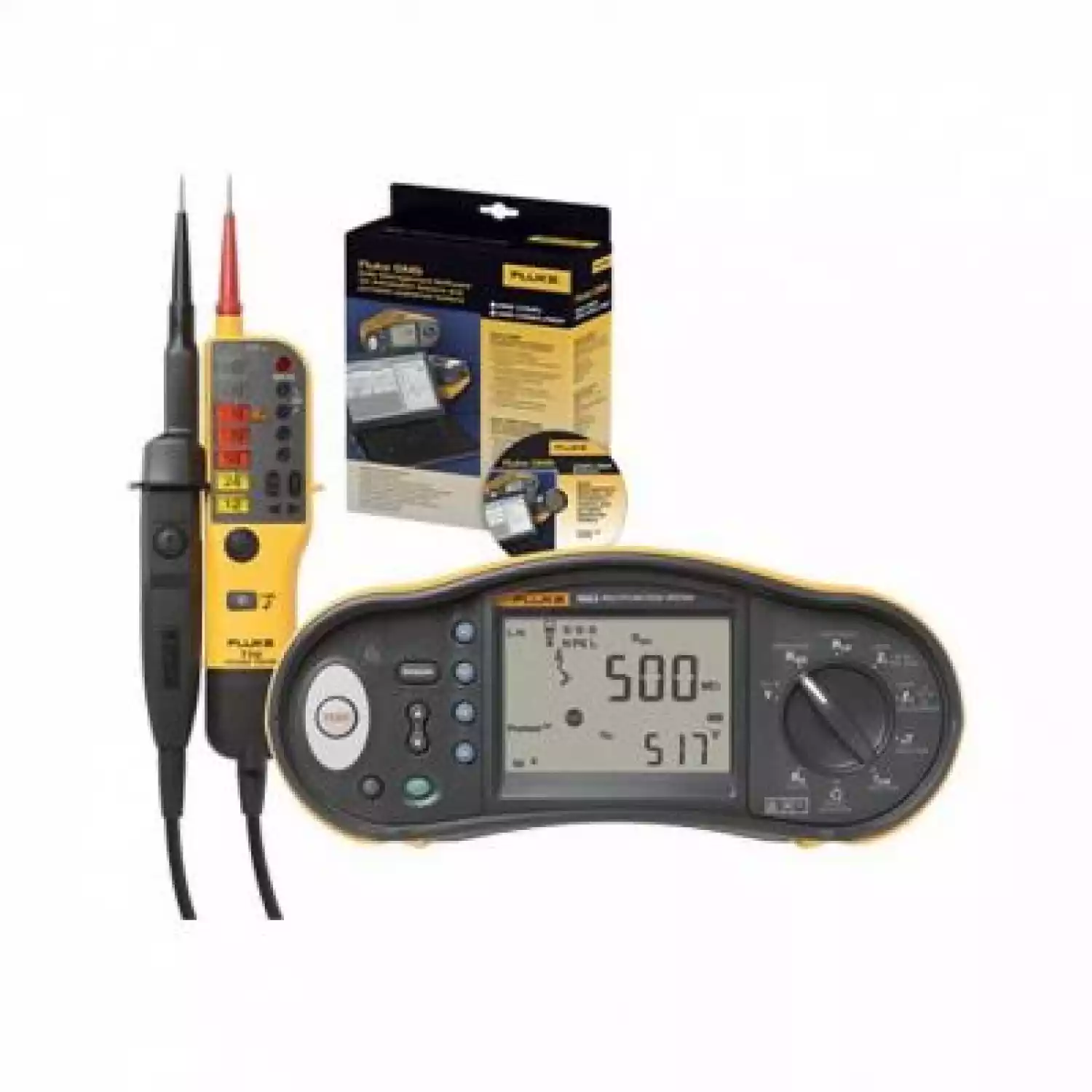

Многофункциональный тестер электроустановок Fluke 1663 SCH

Fluke 1663 - идеальный тестер для трудолюбивых профессионалов.

Этот прибор идеально подходит для профессиональных пользователей — полный набор функций и возможность выполнения расширенных измерений сочетаются с простотой использования. Управление прибором интуитивно понятное, с ним легко могут работать специалисты любого уровня подготовки. Fluke 1663 делает вашу работу более продуктивной благодаря быстрому и эффективному выполнению проверок в соответствии с требованиями местного законодательства.

Функции измерений

Целостность цепи на входах L-N, N-PE
Проверка чувствительных УЗО сглаженного постоянного тока (тип В)
Сопротивление заземления
Напряжение и частота
Проверка полярности проводки, обнаружение повреждений проводов N
Сопротивление изоляции
Целостность цепи и сопротивление
Измерение параметров обмоток электродвигателя с помощью проверки целостности цепи
Сопротивление контура и линии
Предполагаемый ток короткого замыкания на землю (PEFC/IK)
Предполагаемый ток короткого замыкания (PSC/IK)
Время переключения УЗО
Уровень размыкания УЗО (проверка пилообразного сигнала)
Измерение времени и тока размыкания для УЗО типов A и AC в рамках одной проверки
Переменное значение тока УЗО
Последовательность автоматических проверок УЗО
Индикатор чередования фаз

Другие функции

Переключаемая функция автозапуска (Вкл/Выкл) для проверки УЗО и контуров
Самопроверка
Дисплей с подсветкой

Интерфейс памяти

Память Z Max
Память
Компьютерный интерфейс (при использовании с дополнительным ПО FlukeView и Fluke DMS)
Время и дата (при использовании с дополнительным ПО FlukeView)

Технические характеристики:

Fluke 1663 SCH
Измерение напряжения переменного тока
Диапазон	500 В
Разрешение	0,1 В
Погрешность при 45–66 Гц	0,8 % + 3
Входной импеданс	360 кОм
Защита от перегрузки	660 В среднеквадратичное
Проверка целостности цепи (RLO)
Диапазон (автоматический выбор)	20 Ом / 200 Ом / 2000 Ом
Разрешение	0,01 Ом / 0,1 Ом / 1 Ом
Напряжение разомкнутой цепи	> 4 B
Измерение сопротивления изоляции (RISO)
Испытательные напряжения	50–100–250–500–1000 В
Погрешность испытательного напряжения (при номинальной силе испытательного тока)	+10%, –0%
Испытательное напряжение	50 В 100 В 250 В 500 В 1000 В
Диапазон сопротивления изоляции	20 MОм / 50 MОм 20 MОм / 100 MОм 20 MОм / 200 MОм 20 MОм / 200 MОм / 500 MОм 20 MОм / 200 MОм / 1000 MОм
Разрешение	0,01 MОм / 0,1 MОм 0,01 MОм / 0,1 MОм 0,01 MОм / 0,1 MОм 0,01 MОм / 0,1 MОм / 1 MОм 0,01 MОм / 0,1 MОм / 1 MОм
Испытательный ток	1 мА при 50 кОм 1 мА при 100 кОм 1 мА при 250 кОм 1 мА при 500 кОм 1 мА при 1 МОм
Импеданс контура и линии (ZI)
Диапазон	10 Ом / 0,001 Ом / Режим больших токов мОм
Разрешение	0,01 Ом / 0,1 Ом / 1 Ом
Предполагаемый ток короткого замыкания на землю, проверка PSC
Диапазон	1000 А / 10 кА (50 кА)
Разрешение	1 А / 0,1 кА
Вычисление	Предполагаемый ток короткого замыкания на землю (PEFC) или предполагаемый ток короткого замыкания (PSC) определяется путем деления измеренного напряжения сети на измеренное сопротивление контура (L-PE) или сопротивление линии (L-N) соответственно.
Проверка УЗО, проверяемые типы УЗО
Тип УЗО	AC¹ G²,S³
Модель 1663	A = «4» , AC¹, G², S³
Примечания	¹Реагирует на переменный ток ²Общего типа, без задержки ³С временной задержкой = «4»Реагирует на импульсный сигнал = «5»Реагирует на сглаженный сигнал постоянного тока
Проверка скорости срабатывания (ΔT)
Настройки тока¹	10–30–100–300–500–1000 мА – ВАр 10–30–100 мА
Множитель	x ½, x 1 x 5
Диапазон измерений	УЗО тип G (310 мс, 50 мс)
Диапазон измерений	УЗО тип S (510 мс, 160 мс)
Примечания	¹1000 мА только тип AC 700 мА максимум тип A в режиме вар режим вар недоступен для типа B
Измерение тока размыкания УЗО/FI/Проверка пилообразного сигнала(IΔN)
Диапазон тока	30–110 % номинального тока УЗО¹
Величина ступени	10 % от IΔN²
Время задержки при замыкании контактов	Тип G (300 мс/ступень)
Время задержки при замыкании контактов	Тип S (500 мс/ступень)
Погрешность измерений	±5 %
Номинальные диапазоны тока срабатывания (ГОСТ Р 51326.1-99 / EN 61008-1)	50–100 % для типа AC 35–140 % для типа A (>10 мА) 35–200 % для типа A (≤10 мА) 50–200 % для типа B ²5 % для типа B
Примечания	¹30–150 % для типа A IΔN >10 мА 30–210 % для типа A IΔN = 10 мА 20–210 % для типа B
Проверка сопротивления заземления (RE)
Диапазон	200 Ом / 2000 Ом
Разрешение	0,1 Ом / 1 Ом
Частота	128 Гц
Выходное напряжение	25 В
Индикация чередования фаз
Пиктограмма	Индикатор чередования фаз активен.
Общие технические характеристики
Размер (Д x Ш x В)	10 x 25 x 12,5 см
Масса (с батареями)	1,3 кг
Размер и количество батарей	Тип АА, 6 шт.
Степень защиты	IP40
Безопасность	Соответствует требованиям ГОСТ 12.2.091-2012 / EN61010-1 Ed 2.0 (2001-02), UL61010, ANSI/ISA –s82.02.01 2000 и CAN/CSA c22.2 No. 1010, изд. 2
Перенапряжение	CAT III / 500В; CAT IV 300В
Производительность	от EN61557-1 до EN61557-7 вторая редакция и EN61557-10 вторая редакция

Комплект поставки:

Тестер электроустановок Fluke 1663 SCH
Батареи AA (IEC LR6) (6 шт.)
Твердый футляр для переноски C1600
Адаптер для компенсации сопротивления измерительных проводов, сверхпрочный шнур питания, комплект стандартных измерительных проводов STD
Ремешок для переноски и крепления на поясе с подкладкой
Краткое справочное руководство
Датчик с дистанционным управлением TP165X и измерительный провод
Руководство пользователя на CD-ROM
