| Гарантия: 36 месяцев |
| Номер в Госреестре: 32498-06 |
| Класс защиты: IV 300 В согласно PN-EN 61010-1 |
| Температурный диапазон: 0...+40° С |
| Габариты ШxВxГ: 295×95×222 мм |
| Масса: 2,2 кг |
Индекс для заказа: WMPLMZC310

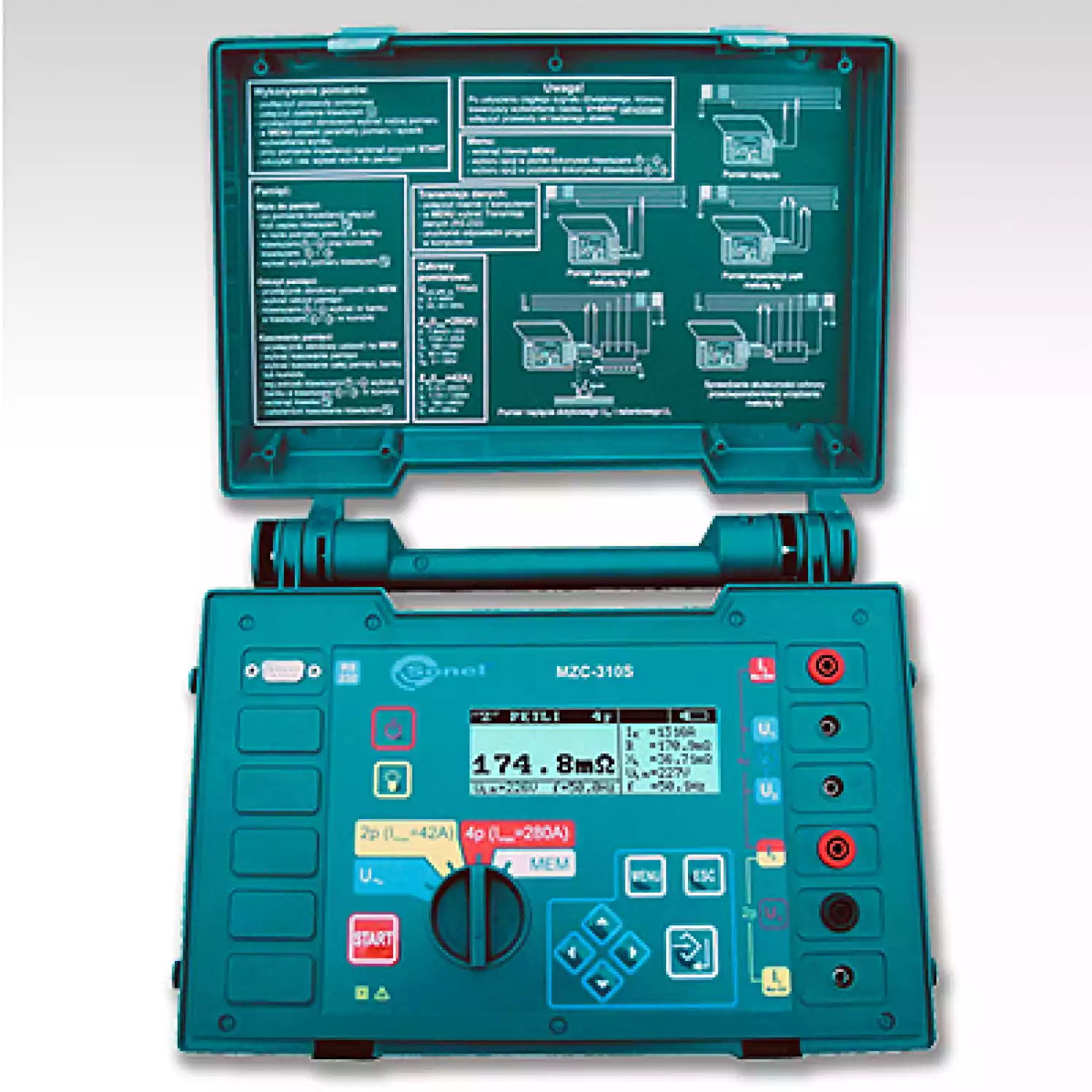

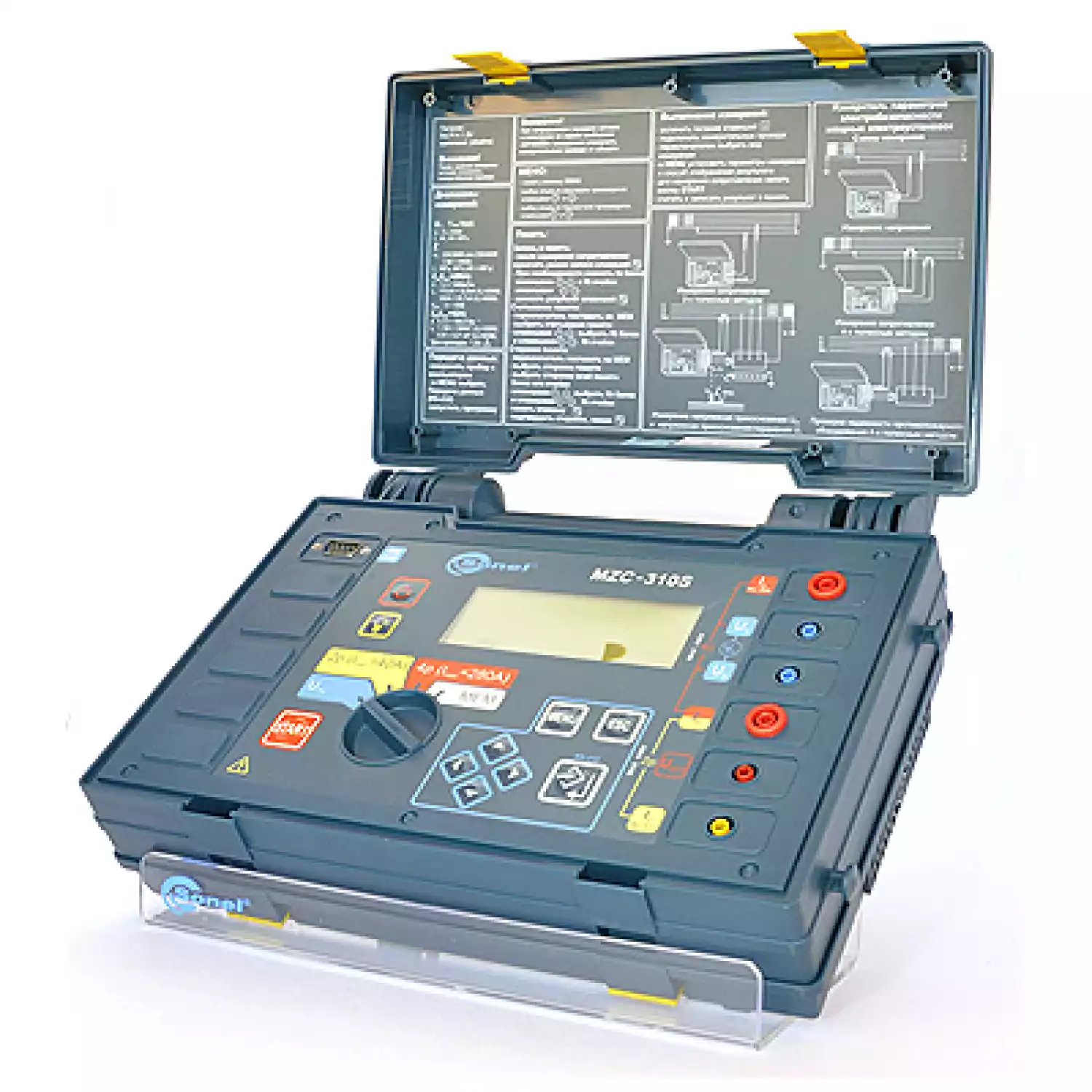

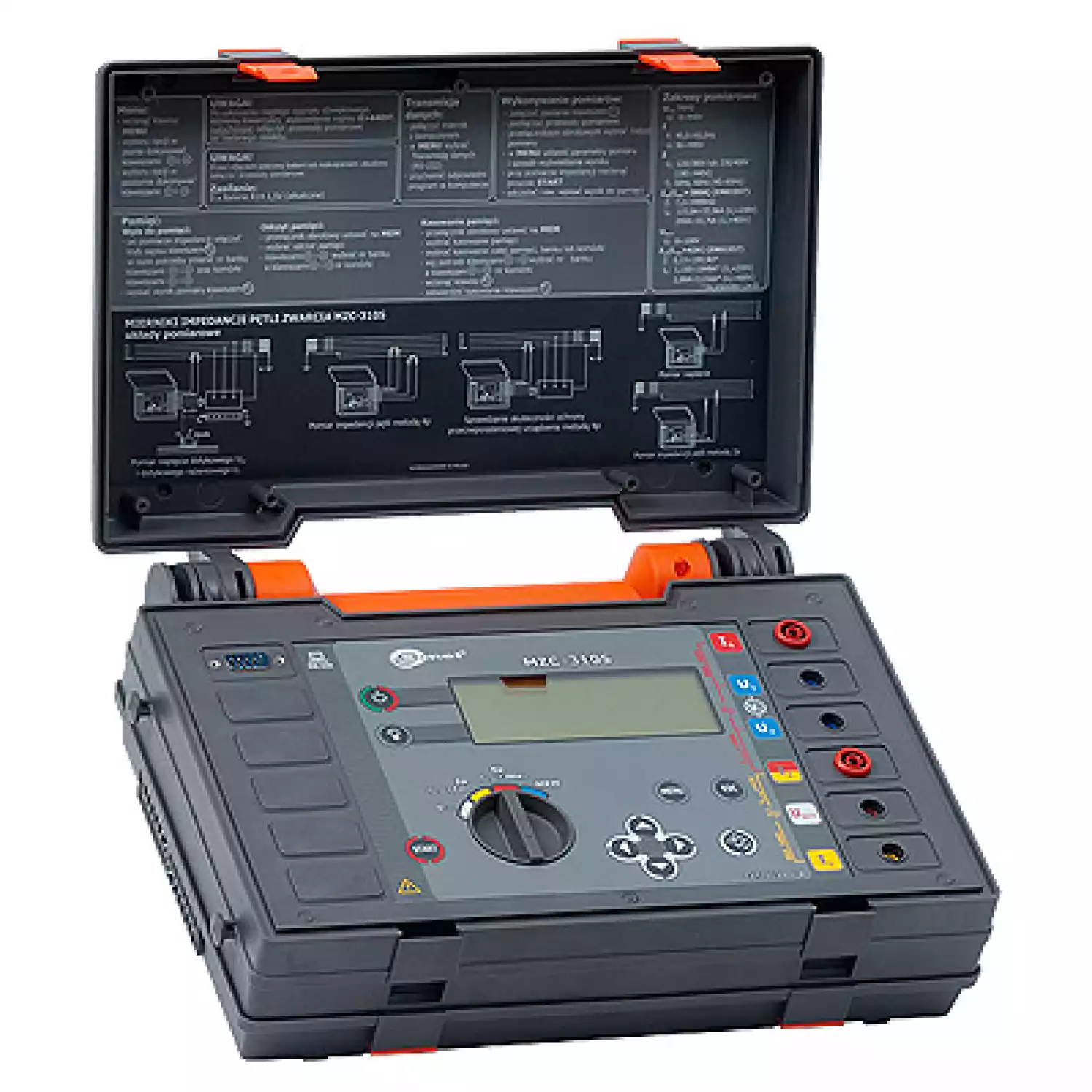

Назначение измерителя параметров электробезопасности мощных электроустановок MZC-310S:
Прибор MZC-310S предназначен для измерения параметров петли короткого замыкания измерительным током до 42А по 2-х проводной схеме в домах и офисах или током до 280А по 4-х проводной схеме на электростанциях и распределительных установках, что обеспечивает возможность проведения измерений с высокой точностью и разрешением от 0,1 мОм.
Технические характеристики прибора MZC-310S
Измерение напряжения
| Диапазон | Разрешение | Основная погрешность |
|---|---|---|
| 0...440 В | 1 В | ± (2% и. в. + 2 ед. мл. разряда) |
Диапазон частот: 45...65 Гц. Входное сопротивление вольтметра: ≥ 200 кОм
Измерение параметров петли короткого замыкания при максимальном рабочем токе (4p, Imax=280 A)
Измерение полного Zs, активного Rs и реактивного Xs сопротивления петли короткого замыкания
Диапазон измерения Zs согласно IEC 61557...7,2 мОм ÷ 1999 мОм
| Диапазон | Разрешение | Основная погрешность |
|---|---|---|
| 0,0...199,9 мОм | 0,1 мОм | ± (2% и. в. + 2 мОм) |
| 200...1999 мОм | 1 мОм |
Расчёт ожидаемого тока короткого замыкания Iк (Imax = 280 А)
Диапазон измерения Iк согласно IEC 61557: для Un= 220 В...110,0 А ÷ 30,6 кА; для Un= 380 В...190 А ÷ 52,9 кА
Диапазон отображения Iк
| Диапазон | Разрешение | Основная погрешность |
|---|---|---|
| 110,0 А...199,9 A | 0,1 A | Определяется по основной погрешности полного сопротивления петли короткого замыкания. |
| 200 A...1999 A | 1 A | |
| 2,00 кА...19,99 кА | 0,01 кА | |
| 20,0 кА...199,9 кА | 0,1 кА | |
| 200 кА...* | 1 кА |
* 220 кА для Ul-n
380 кА для Ul-l
Измерение напряжения прикосновения UST (поражающего Uт)
| Диапазон | Разрешение | Основная погрешность |
|---|---|---|
| 0...100 В | 1 В | ± (10% и.в. + 2 ед. мл. разряда) |
При расчётах Uт активное сопротивление тела человека принимается - 1 кОм
Измерение параметров петли короткого замыкания при стандартном рабочем токе (2p, Imax=42 A) Измерение полного Zs, активного Rs и реактивного Xs сопротивления петли короткого замыкания
Диапазон измерения согласно IEC 61557
| Провод измерительный | Диапазон измерения |
|---|---|
| 1,2 м | 0,13...199,9 Ом |
| 5 м | 0,15...199,9 Ом |
| 10 м | 0,19...199,9 Ом |
| 20 м | 0,25...199,9 Ом |
Диапазон отображения Zs, Rs, Xs
| Диапазон | Разрешение | Основная погрешность |
|---|---|---|
| 0,00...19,99 Ом | 0,01 Ом | ± (2% и. в. + 3 ед. мл. разряда) |
| 20,0...199,9 Ом | 0,1 Ом | ± (2% и. в. + 3 ед. мл. разряда) |
Расчёт ожидаемого тока короткого замыкания Iк (Imax=42 A)
Диапазон измерения Iк согласно IEC 61557
| Провод измерительный | Диапазон измерения Iк для Un = 220 В | Диапазон измерения Iк для Un = 380 В |
|---|---|---|
| 1,2 м | 1,10 А...1768 А | 1,9 А...3,05 кА |
| 5 м | 1,10 А...1338 А | 1,9 А...2,54 кА |
| 10 м | 1,10 А...1207 А | 1,9 А...2,08 кА |
| 20 м | 1,10 А...884 А | 1,9 А...1,53 кА |
Диапазон отображения Iк
| Диапазон отображения | Разрешение | Основная погрешность |
|---|---|---|
| 1,150 А...1,999 А | 0,001 А | Определяется по основной погрешности полного сопротивления петли короткого замыкания |
| 2,00 А...19,99 А | 0,01 А | |
| 20,0 А...199,9 А | 0,1 А | |
| 200 А...1999 А | 1 А | |
| 2,00 кА...19,99 кА | 0,01 кА | |
| 20,0 кА...38,0 кА | 0,1 кА |
Условия применения MZC-310S:
| Номинальное напряжение измеряемой цепи Un: | |
| Напряжение фазное | 220 В или 230 В |
| Напряжение междуфазное | 380 В или 400 В |
| Диапазон напряжения, при котором выполнимо измерение петли | 180 В...440 В |
| Частота номинальная для данной цепи | 50 Гц и 60 Гц (45...65 Гц) |
| Дополнительные технические характеристики | |
|---|---|
| Класс изоляции | двойная, согласно PN-EN 61010-1 и IEC 61557 |
| Категория безопасности | IV 300В согласно PN-EN 61010-1 |
| Степень защиты корпуса согласно PN-EN 61010-1 | IP20 |
| Питание | Элементы питания алкалиновые LR14 (5 шт.) |
| Температура хранения | -20...+60°C |
| Температура номинальная | +20...+25°C |
| Температурный коэффициент | ± 0,1% измеряемого значения /°C |
| Время до самовыключения | 120 секунд |
| Дисплей | графический 192 х 64 пункта |
| Стандарт качества | разработка, проект и производство согласно ISO 9001 |
| Заряда одного комплекта элементов питания достаточно для проведения 2000 измерений ( 4 измерения/мин.) | |
| Индекс | |
|---|---|
| Провод измерительный 1,2 м с разъемами «банан» желтый | WAPRZ1X2YEBB |
| Провод измерительный 1,2 м с разъёмами «банан» чёрный | WAPRZ1X2BLBB |
| Ремни «Свободные руки» | WAPOZSZE1 |
| Кабель последовательного интерфейса RS-232 | WAPRZRS232 |
| Зонд Кельвина одноконтактный | WASONSPGB1 |
| Кабель двухпроводный 3 м | WAPRZ003DZBB |
| Зонд острый с разъемом «банан» черный | WASONBLOGB1 |
| Зажим «Крокодил» изолированный черный K03 | WAKROBL30K03 |
| Элемент питания алкалиновый SONEL 1,5V LR14 | # |
| Футляр L2 | WAFUTL2 |
| Зонд острый с разъемом «банан» желтый | WASONYEOGB1 |
