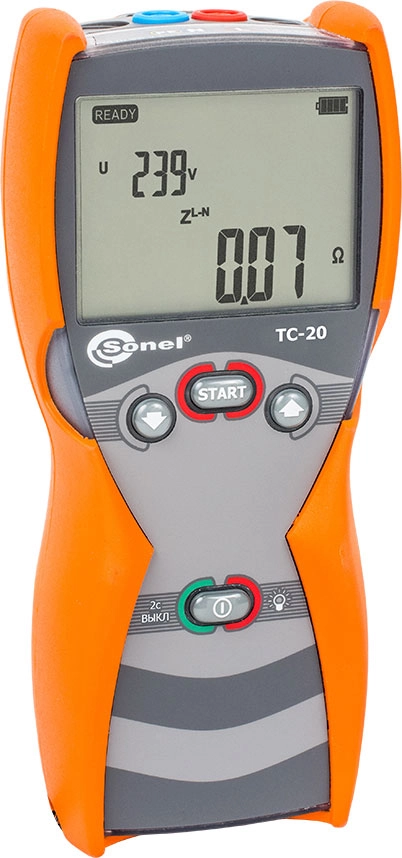

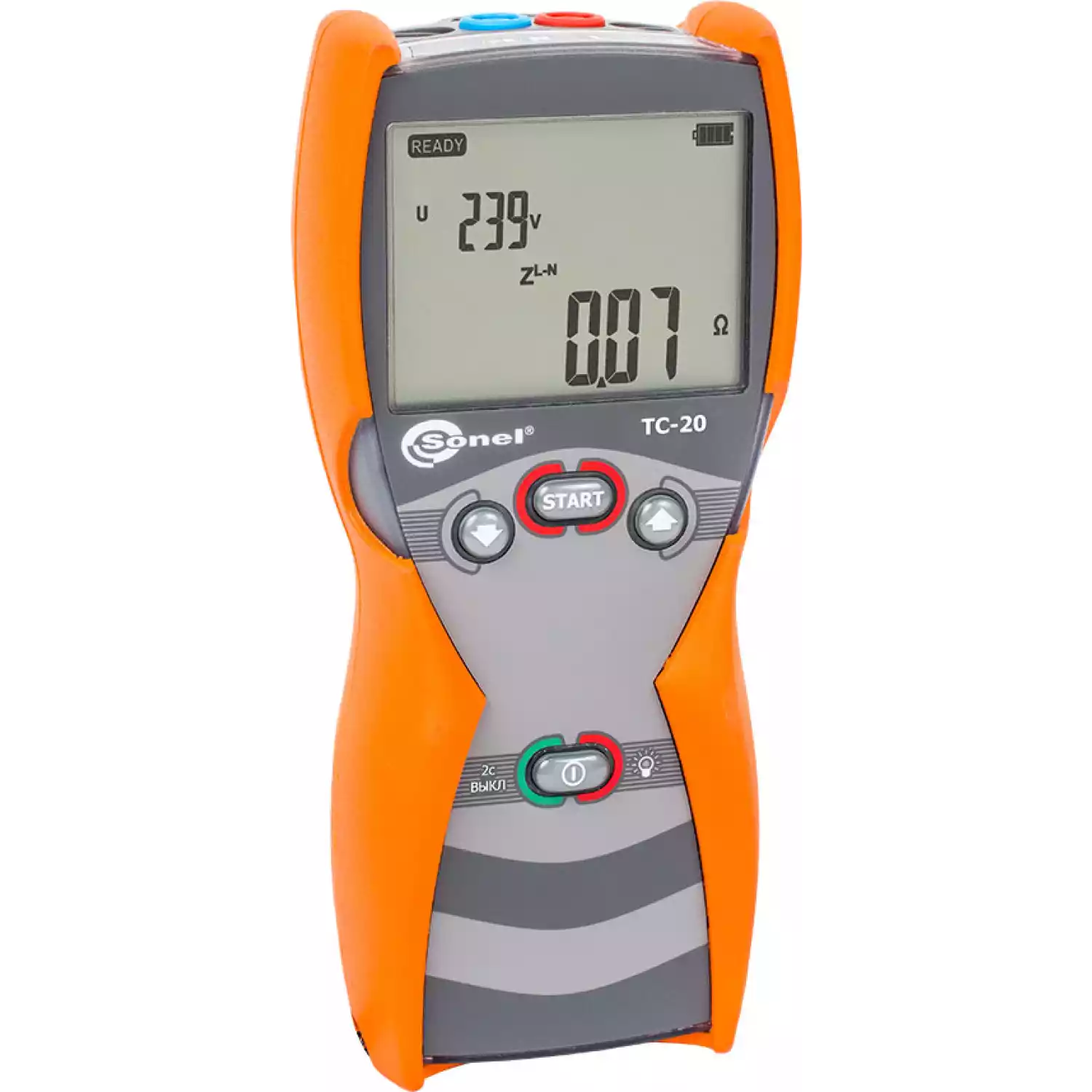

ТС-20 Измеритель параметров петли короткого замыкания

TC-20 Измеритель параметров петли короткого замыкания

Функциональные возможности

• измерение действующего значения фазного и линейного напряжения переменного тока частотой 45 - 65 Гц;
• измерение в сетях с номинальным напряжением 220/380 В, 230/400 В, 240/415 В;
• измерение полного сопротивления цепи «фаза — нуль рабочий», «фаза — нуль защитный», «фаза — фаза» без отключения источника питания;
• расчёт ожидаемого тока короткого замыкания;
• оценку сопротивления заземляющих устройств.

Для выполнения вышеуказанных задач измеритель имеет:

• возможность выбора Пользователем номинального напряжения 220/380 В, 230/400 В или 240/415 В;
• функцию автоматического вычисления ожидаемого тока короткого замыкания на основании измеренного полного сопротивления петли и номинального напряжения электроустановки;
• функцию автоматического определения номинального фазного или линейного напряжения при вычислении ожидаемого тока короткого замыкания;
• функцию автоматического выбора диапазона измерения;
• возможность изменения длины измерительных проводов без необходимости калибровки прибора;
• функцию автоматической компенсации сопротивления измерительных проводов;
• сохранение последнего результата измерения;
• защиту от перегрева (индикатор высокой температуры);
• контроль заряда элементов питания в режиме реального времени;
• подсветку дисплея;
• автоматическое выключение неиспользуемого прибора через заданный интервал времени (300 с, 600 с, 900 с) - экономия энергии элементов питания (AUTO-OFF).

Стандартная комплектация:

Дополнительная комплектация:

Назначение и область применения:

Измеритель параметров петли короткого замыкания ТС-20 предназначен в первую очередь для проверки согласования параметров цепи "фаза - нуль" с характеристиками аппаратов защиты и проверки непрерывности защитных проводников.

Прибор внесён в Государственный реестр средств измерений и поставляется с поверкой. Результаты измерений могут быть отражены в Протоколах сертификационных, приёмо-сдаточных и периодических испытаний в электроустановках.

Измеритель ТС-20 применяется также при наладке и эксплуатационном контроле состояния сетей электропитания жилых домов, офисов и производственных объектов.

Прибор может быть эффективно использован:

• электросетевыми компаниями (при техническом обслуживании электроустановок);
• службами эксплуатации электрических сетей в нефтегазодобывающих компаниях, в управляющих компаниях ЖКХ, на промышленных предприятиях;
• строительными и монтажными организациями, при производстве электромонтажных работ;
• организациями надзора и контроля в электрических сетях и электроустановках потребителей;
• электроизмерительными лабораториями.

Результаты измерений помогут решить следующие вопросы:

• Какое значение ожидаемого тока короткого замыкания использовать при выборе аппарата защиты от сверхтоков?
• Правильно ли выбраны номинал и время-токовая характеристика существующего автоматического выключателя или плавкого предохранителя?
• Какой характер исследуемой цепи -- емкостной или индуктивный?
• Есть ли ошибки электромонтажа?

Как выполнить проверку защиты, обеспечивающей автоматическое отключение источника питания в системе TN? Как оценить надёжность работы выбранных защит?

Прибор всегда измеряет сопротивление, а отображаемый ток короткого замыкания рассчитывается по формуле:

где: U_n – номинальное напряжение тестируемой электроустановки, Z_S – измеренное полное сопротивление петли короткого замыкания. На основе выбранного в общих настройках номинального напряжения U_n производится расчёт ожидаемого тока короткого замыкания.

Разберём пример.

Дано: система TN, номинальное напряжение электроустановки 220 В, в этажном электрощите для защиты розеточной группы установлен автоматический выключатель номинальным током 25 Ампер с время-токовой характеристикой «C».

Задание: проверить правильность выбора аппарата защиты от сверхтоков.

Решение:

1.Изучаем нормативные документы. ГОСТ Р 50571.16-2019 для системы TN предлагает нам провести измерение сопротивления петли "фаза - нуль" и проверить характеристику защитного устройства. ПУЭ (раздел 1.7.79) сообщает нам наибольшее допустимое время защитного автоматического отключения для системы TN -- для номинального напряжения 220 В оно не должно превысить 0,4 секунды.

2.Изучаем время-токовую характеристику срабатывания нашего автоматического выключателя. Для выполнения требований вышеуказанных нормативных документов выбираем кратность 10 и рассчитываем требуемый для гарантированного срабатывания ток КЗ
I=1,1×25×10=275 А

3.Производим измерение прибором ТС-20 и получаем такие результаты: U_n = 229 В, Z_S = 1.04 Ом , I_K = 211,5 А.
4.Сравниваем полученное значение ожидаемого тока короткого замыкания с требуемым 275 А.

Ответ:
ток гарантированного срабатывания исследуемого автоматического выключателя больше, чем может возникнуть в схеме, исследуемый автоматический выключатель не обеспечивает выполнения требований нормативных документов и надёжности зашиты от свехтоков исследуемой розеточной группы. Автоматический выключатель установлен неправильно и подлежит замене.
