Произведено в России.
Поставляется с первичной поверкой. Межповерочный интервал 2 года.

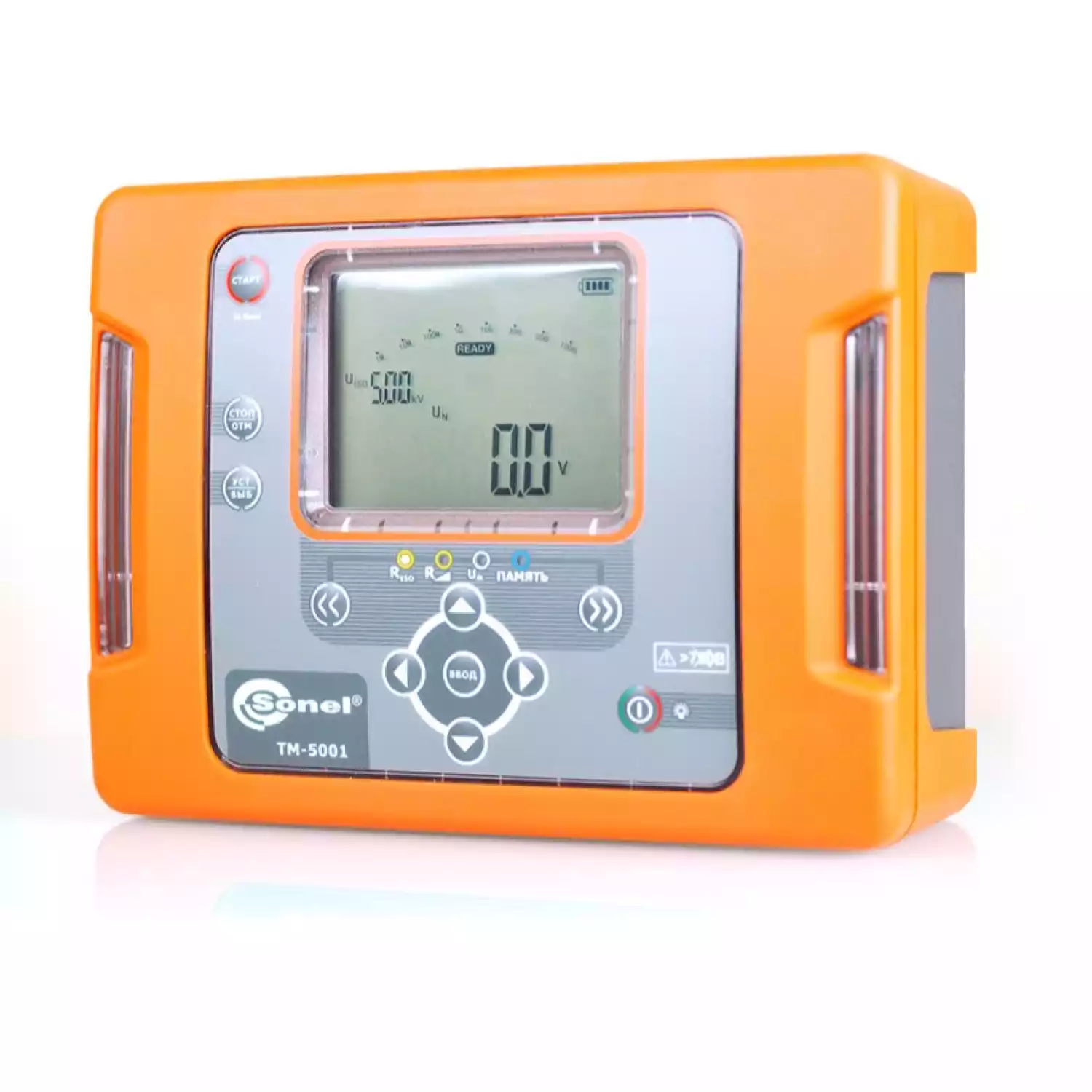

Прибор TM-5001 — цифровой мегаомметр, предназначенный для измерения сопротивления изоляции кабельных линий, проводов, обмоток трансформаторов, двигателей, других электро- и телекоммуникационных установок. Максимальное измерительное напряжение составляет 5000 В постоянного тока, а диапазон измеряемого сопротивления ограничен величиной в 5000 ГОм. Прибор позволяет отображать величину тока утечки в процессе измерения сопротивления изоляции. Установка трёх интервалов времени позволяет автоматически рассчитывать коэффициент абсорбции (увлажнённости) и поляризации (старения), а также активация фильтра позволяет выполнять измерения в среде электромагнитных помех. Анализируя результаты измерений сопротивления изоляции, например, в режиме нарастающего напряжения (RampTest), с помощью графиков зависимости Riso(t), U(t), I(t) можно охарактеризовать состояние изоляции испытываемого объекта и, следовательно, предупредить аварийные случаи.
Сокращение «е.м.р.» в определении основной погрешности обозначает «единица младшего разряда». Сокращение «и.в.» в определении основной погрешности обозначает «измеренная величина»
|
Диапазон |
Разрешение |
Основная погрешность |
|---|---|---|
| 0…299,9 В | 0,1 В | ± (3% и. в. + 2 е. м. р.) |
| 300…750 В | 1 В |
Диапазон частоты: 45...65 Гц
Диапазон измерений, согласно ГОСТ IEC 61557-2-2013 RISO min = UISO nom /IISO nom 5 ТОм (IISO nom = 1 мА)
Двухпроводное измерение:
| Диапазон | Разрешение | Основная погрешность |
|---|---|---|
| 0,0...999,9 кОм | 0,1 кОм | ± (3 % и.в. + 20 е.м.р.) |
| 1,000...9,999 МОм | 0,001 МОм | |
| 10,00...99,99 МОм | 0,01 МОм | |
| 100,0...999,9 МОм | 0,1 МОм | |
| 1,000...9,999 ГОм | 0,001 ГОм | |
| 10,00...99,99 ГОм | 0,01 ГОм | |
| 100,0...999,9 ГОм | 0,1 ГОм | |
| 1,000...5,000 ТОм | 1 ГОм | ± (4 % и.в. + 50 е.м.р.) |
Превышение диапазона сигнализируется отображением > xxxx ГОм (где xxxx — это предельное значение для выбранного диапазона).
Ориентировочные максимальные значения измеряемого сопротивления в зависимости от напряжения измерения приведены в таблице ниже.
Для других напряжений пределы диапазона можно рассчитать по формуле, приведённой ниже
| Напряжение | Диапазон измерений |
|---|---|
| до 100 В | 50 ГОм |
| 200 В…400 В | 100 ГОм |
| 500 В…900 В | 250 ГОм |
| 1000 В…2400 В | 500 ГОм |
| 2500 В | 1000 ГОм |
| 5000 В | 5000 ГОм |
Примечание: для значения сопротивления изоляции ниже RISO min точность не определена, из-за работы измерителя с ограничением тока в соответствии с формулой:
| Напряжение | Разрешение | Основная погрешность |
|---|---|---|
| 0…IL max | милли-, микро-, нано- | Рассчитывается на основании показаний сопротивления. |
Превышение диапазона сигнализируется отображением > xxxx ГОм (где xxxx — это предельное значение для выбранного диапазона).
| Диапазон | Разрешение | Основная погрешность |
|---|---|---|
| 0,0...999,9 кОм | 0,1 кОм | ± (5 % и.в. + 40 е.м.р.) |
| 1,000...9,999 МОм | 0,001 МОм | |
| 10,00...99,99 МОм | 0,01 МОм | |
| 100,0...999,9 МОм | 0,1 МОм | |
| 1,000...9,999 ГОм | 0,001 ГОм | |
| 10,00...99,99 ГОм | 0,01 ГОм | |
| 100,0...999,9 ГОм | 0,1 ГОм | |
| 1,000...4,999 ТОм | 0,001 ТОм |
| Диапазон | Разрешение | Выбранное UISO | Основная погрешность |
|---|---|---|---|
| 25,0 В...99,0 В | 0,1В | ≤ 600В | ± 5% и.в. ± 10 е.м.р |
| 100В … 600В | 1В | ≤ 600В | ± 5% и.в. ± 4 е.м.р |
| 25В … 999В | 1В | > 600В | ± 5% и.в. ± 5 е.м.р |
| 1,00кВ … 5,00кВ | 10В | > 600В | ± 5% и.в. ± 4 е.м.р |
| Дополнительные технические характеристики | |
|---|---|
| Питание измерителя | - Пакет аккумуляторов SONEL NiMH 9.6В 2 Ач - Постоянный ток 11÷14,5В 2,5А |
| Категория безопасности | IV 600 В |
| Изоляция | Двойная согласно ГОСТ IEC 61010-1-2014 ГОСТ IEC 61557-2-2013 |
| Степень защиты, согласно ГОСТ 14254-2015 (IEC 60529:2013) | IP65 |
| Диапазон рабочих температур | -20 °C…+40 °C |
| Диапазон температур при хранении | -20 °C…+60 °C |
| Размеры | 200 × 150 × 75 мм |
| Масса | около 1,0 кг |
| Память результатов измерений | 990 ячеек |
| Интерфейс | USB |
| Дисплей | Сегментный ЖКИ |
