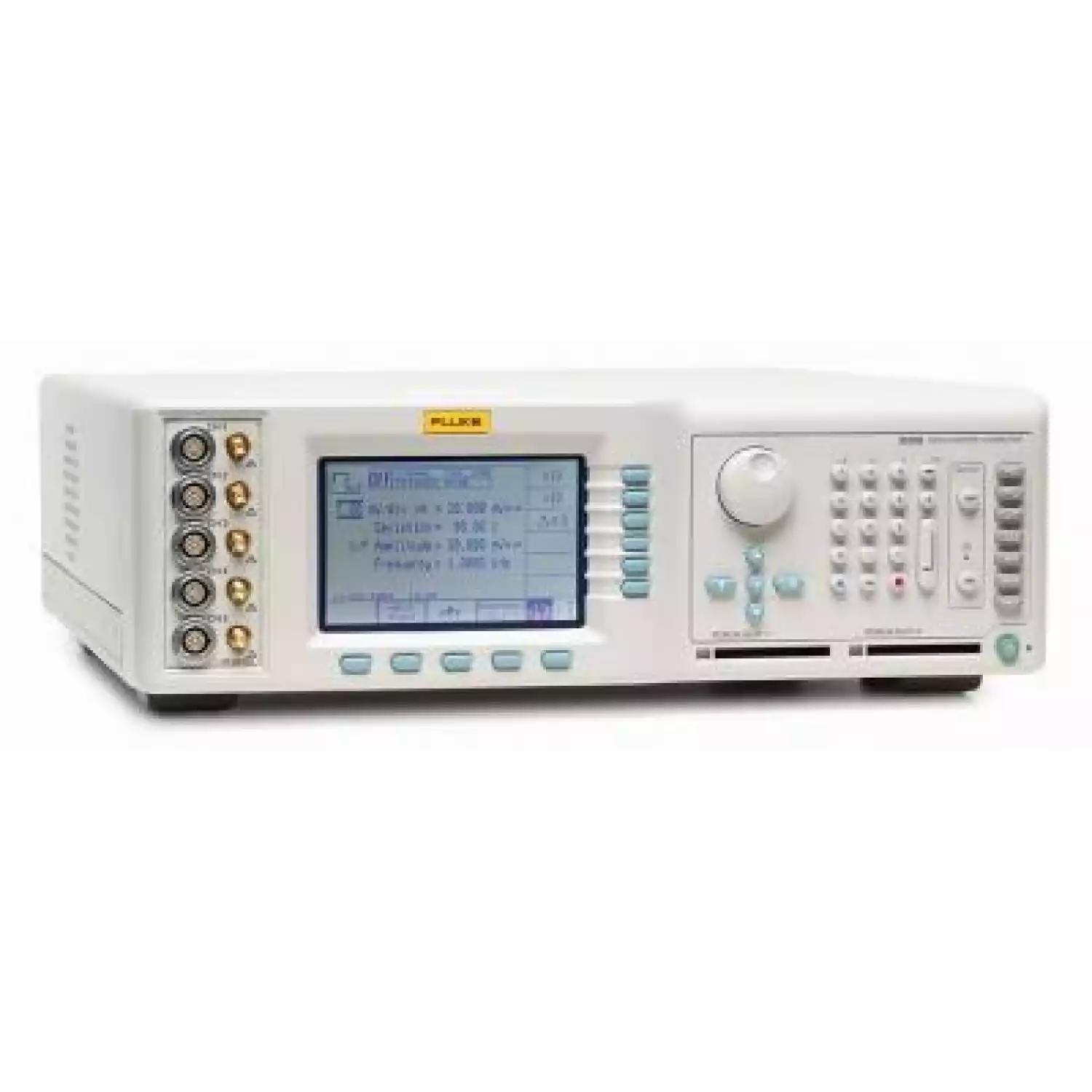

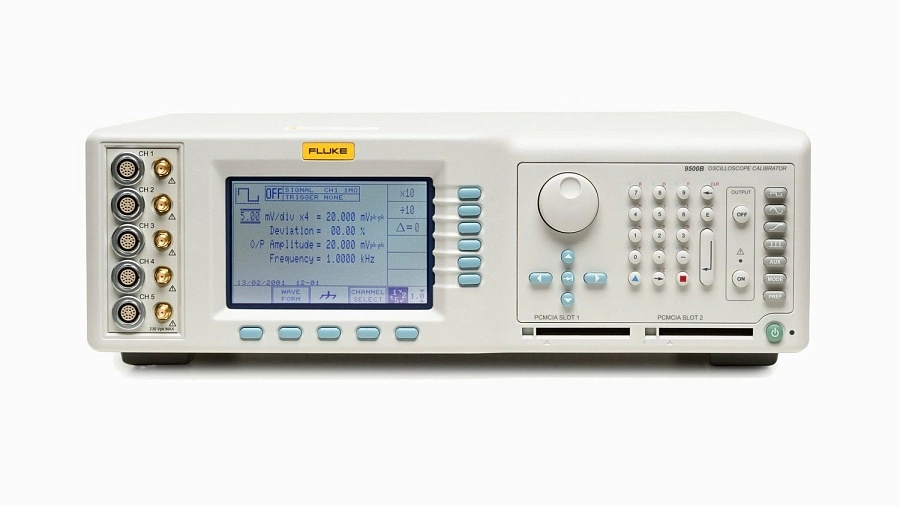

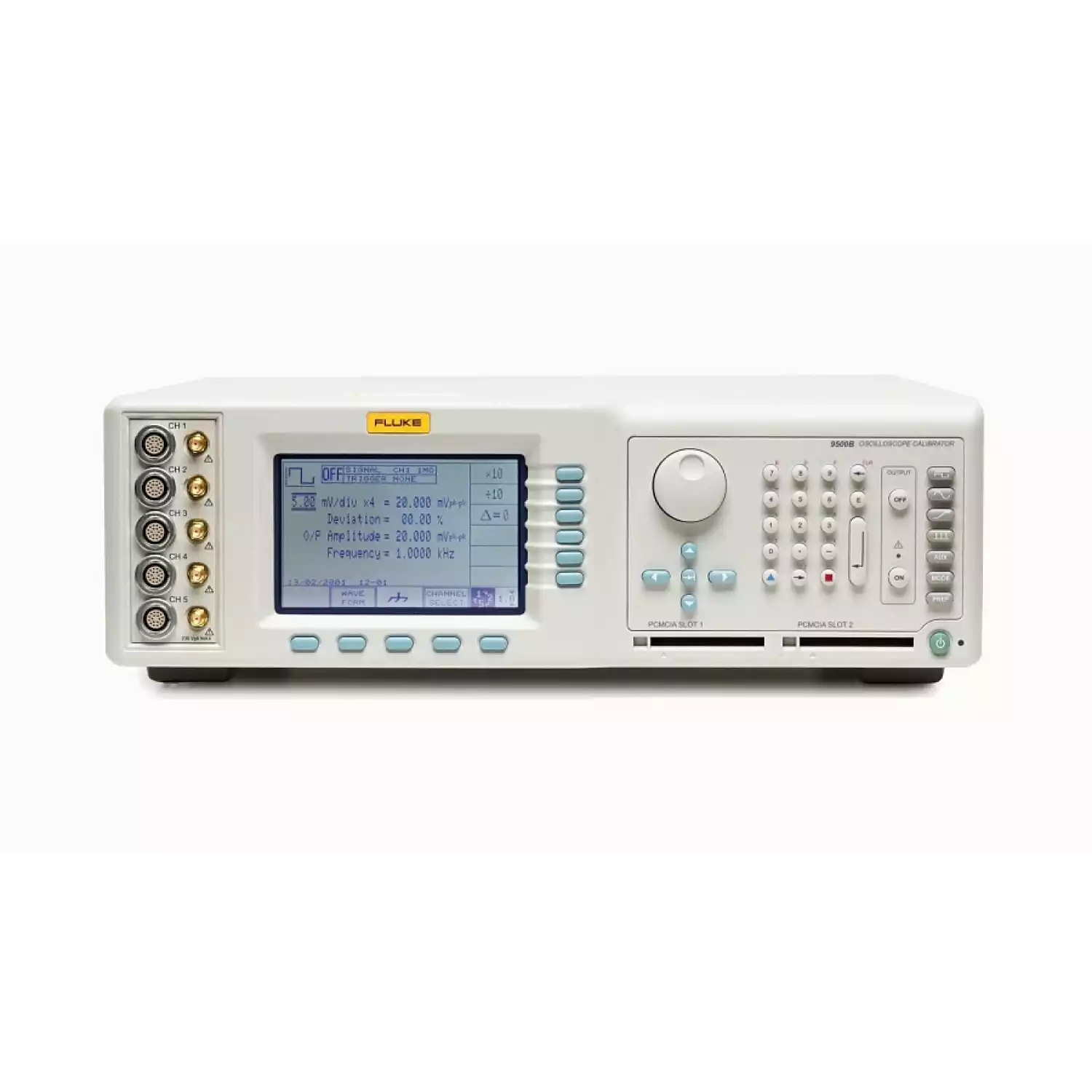

Калибратор 9500B/1100

Назначение и область применения калибратора 9500В 1100

Калибратор 9500В-1100 благодаря использованию уникальной технологии "активных головок" обладает полной автоматизацией, что позволяет проводить поверку осциллографов без участия оператора. При этом все сигналы, необходимые для полной проверки осциллографа, генерируются в головках, а не в базовом устройстве. Головки подключаются непосредственно к входам осциллографа без дополнительных кабелей.

Все управление и переключение форм сигнала производятся под контролем базового устройства, но внутри головки, буквально в нескольких миллиметрах от входа осциллографа и усилителей. С учетом того, что каждое базовое устройство 9500 В 1100 способно контролировать до пяти головок, подача, контроль и переключение всех сигналов, необходимых для проверки 4-канального осциллографа с внешней пусковой схемой, могут осуществляться без вмешательства оператора и необходимости внешних переключений.

В отличие от других калибраторов осциллографов, можно использовать импульсы не только с фиксирован-ной амплитудой. Технология активных головок позволяет регулировать выходную амплитуду в диапазоне от 4,44 мВ до 3,1 В, что дает возможность осуществлять поверку усилителей осциллографов вплоть до самых пределов их чувствительности.

Последним звеном в цепи полной автоматизации является программное обеспечение. Калибратор осциллографов 9500В/1100 фирмы Fluke может использоваться в сочетании с мощным фирменным программным пакетом для управления поверкой MET/CAL® Plus, которое работает на базе IEEE-488 (универсальной интерфейсной шины). Помимо автоматизации процесса проверки, программа MET/CAL документирует полученные результаты, ведет учет поверочных работ, а также позволяет разрабатывать новые процедуры проверки. Программа предназначается для платформы Microsoft Windows®, под-держивает работу в многопользовательской сетевой среде и имеет расширенные возможности, такие как обеспечение единства измерений в соответствии с требованиями стандарта ISO 9000, создание свиде-тельств, сертификатов, отчетов и высокоуровневое программирование процедур. В результате пользо-ватель получает повышенную производительность, согласованность результатов калибровки, минималь-ный риск ошибки оператора, а также снижение требований к квалификации оператора, т. е. более высокое качество калибровки за меньшую цену.

"Золотая" программа поддержки процедур MET/SUPPORT фирмы Fluke, доступная по годовой подписке, дает свободный доступ ко всем процедурам, написанным группой разработчиков программного обес-печения фирмы, а также позволяет воспользоваться целым рядом дополнительных преимуществ, включая получение бесплатных обновлений программного обеспечения и скидки при оплате разработки не-стандартных процедур. Даже пользование только несколькими из "золотых" услуг в течение года с лихвой окупит расходы на оплату стоимости годовой подписки.



Особенности калибратора 9500В/1100

  • До 5 выходных каналов;

  • Метки времени: 50 с ... 10 нс;

  • Напряжение постоянного тока: от ± 1 мВ до +200 В (1 МОм); от ± 1 мВ до +5 В (50 Ом);

  • Погрешность за год: Uпост: ± (0,025% + 25мВ);

  • Возможности модернизации;

  • Сглаженные синусоиды до 6,0 ГГц и фронты до 25 пс;

  • Применение уникальной технологии Active Head Technology™ (активные головки) позволяет генерировать поверочные сигналы непосредственно на входе осциллографа, возможность модернизировать систему в соответствии с изменениями предъявляемых к ней требований.



Технические характеристики калибратора 9500В/1100

Напряжение постоянного тока

Диапазон

± 1 мВ ... +200 В (1 МОм); ± 1 мВ ... +5 В (50 Ом)

Максимальная погрешность в течение 1 года

± (0,025% + 25 мВ)

Меандр

Диапазон

40 мкВ ... 200 В пик-пик (1 МОм);

40 мкВ ... 5 В пик.- пик. (50 Ом)

Максимальная погрешность в течение 1 года

± (0,05 % + 1 В)

Импульс

Диапазон

5 мВ ... 3 В пик.- пик. (50 Ом);

1 ... 200 В пик.- пик. (1 МОм);

1 В ... 5 В пик.- пик. (50 Ом)

Максимальная погрешность в течение 1 года

Время нарастания/спада 500 пс

Время нарастания/спада < >

Короткий фронт

Диапазон

5 мВ ... 3 В пик.- пик. (50 Ом)

Максимальная погрешность в течение 1 года

Время нарастания/спада 150пс (доступно только с активной головкой 9530)

Короткий фронт 25 пс

Диапазон

425 ... 575 мВ пик.- пик. (50 Ом)

Максимальная погрешность в течение 1 года

Время нарастания/спада 25 пс (доступно только с активной головкой 9550)

Метки времени

Диапазон

50 с ... 10 нс;

меандр/синусоида, импульс или узкий треугольник

Максимальная погрешность в течение 1 года

Стандартно ± 0,25 ppm

Сглаженная синусоида и двойная синусоида

Диапазон

Диапазон частот 0,1 Гц ... 6,0 ГГц

Максимальная погрешность в течение 1 года

Сглаженность ГГц +1,5 % до 3,2 ГГц

Входной импеданс

Диапазон

10 Ом ... 12 МОм; 1 пФ ... 95 пФ

Максимальная погрешность в течение 1 года

± 0,1 %; 2 % ± 0,25 пФ

Ток

Диапазон

Диапазон постоянного тока: ± 100 мкА ... ± 100 мА

Диапазон частот: 10 Гц ... 100 КГц

Максимальная погрешность в течение 1 года

± 0,25 % + 0,5 мА; ± 0,25 ppm

Выход видеосигнала

Диапазон

Амплитудный диапазон: 1,0 В PAL, NTSC

Импульс перегрузки

Диапазон

5 ... 20 В; 0,2 ... 100 с

Нулевой сдвиг фазы

Диапазон

10 Гц... 100 МГц

Максимальная погрешность в течение 1 года

±5 пс



Комплектация калибратора 9500В/1100

  • Калибратор для проверки аналоговых и цифровых осциллографов Fluke 9500В/1100;

  • Руководство по эксплуатации.
