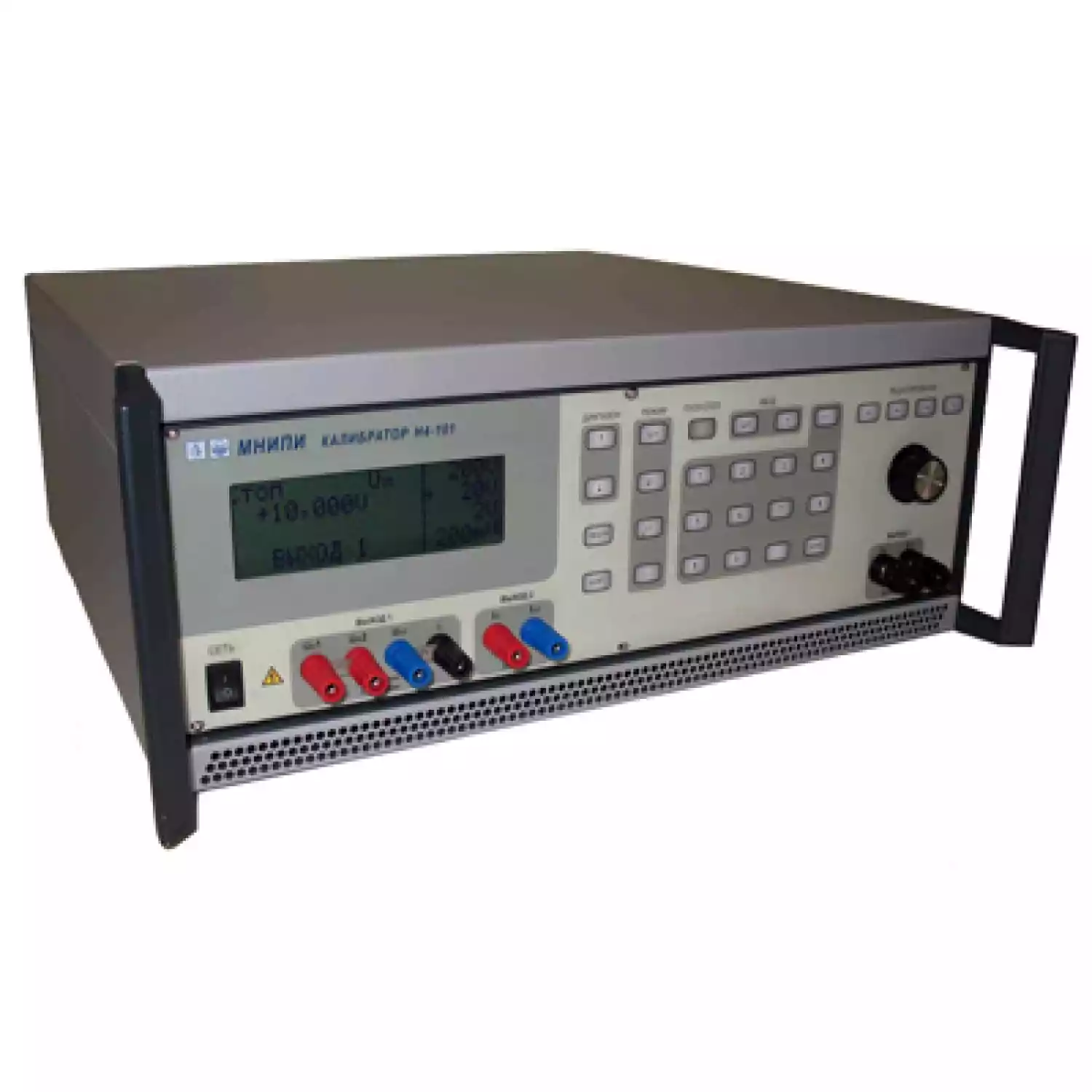

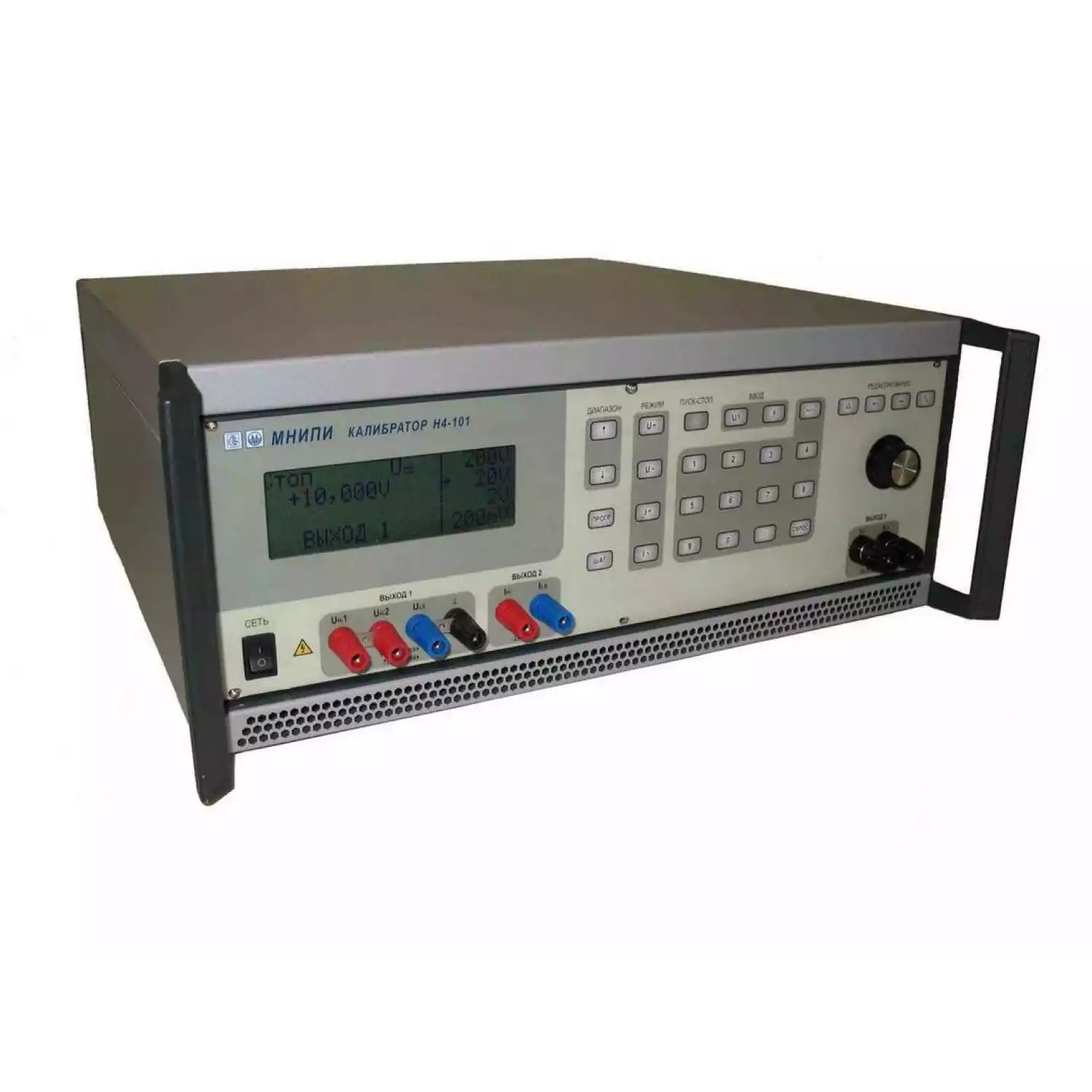

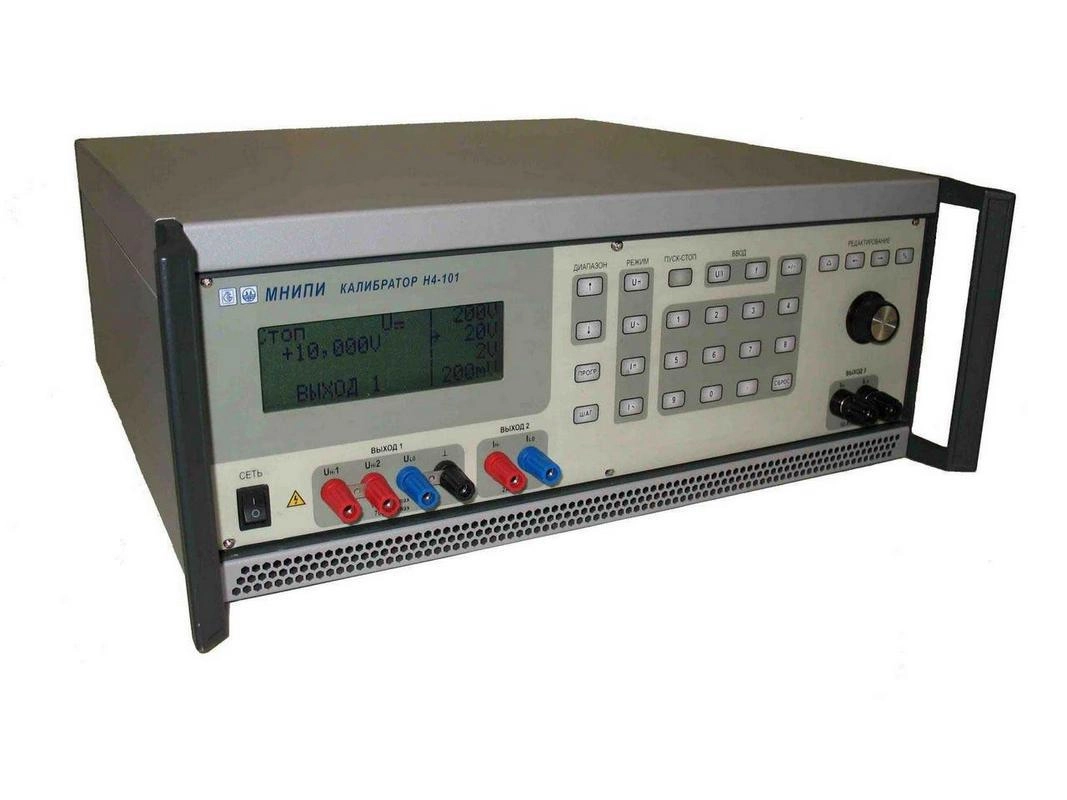

Калибратор Н4-101 предназначен для воспроизведения напряжения и силы постоянного и переменного токов.
Калибратор Н4-101 может быть использован для поверки и регулировки электроизмерительных приборов постоянного и переменного токов.
Калибратор Н4-101 соответствует требованиям ГОСТ 22261-94, а по условиям применения относится к группе 2 ГОСТ 22261-94 с расширенным диапазоном рабочих температур от 5°С до 40°С.
Калибратор Н4-101 обеспечивает воспроизведение напряжения постоянного тока от 50 мкВ до 1000 В на пяти диапазонах с конечными значениями Uк 200 мВ; 2; 20; 200; 1000 В. Пределы допускаемой основной погрешности и основные параметры калибратора приведены в таблице:
| =Uк | Диапазон воспроизведения в значениях устанавливаемой шкалы | Пределы допускаемой основной погрешности ± (% от U + % от Uк) | Максимальный ток нагрузки, мА | Напряжение шумов и пульсаций, мВ, не более |
| 200 мВ | ± (000,05 - 200,00) мВ | 0,03 + 0,005 | 10 | 1 |
| 2 В | ± (0,0010 - 2,0000) В | 0,02 + 0,003 | 10 | 2 |
| 20 В | ± (00,010 - 20,000) В | 0,02 + 0,003 | 10 | 2 |
| 200 В | ± (001,00 - 200,00) В | 0,03 + 0,003 | 5 | 150 |
| 1000 В | ± (0010,0 - 1000,0) В | 0,05 + 0,006 | 5 | 250 |
Калибратор Н4-101 обеспечивает воспроизведение напряжения переменного тока синусоидальной формы от 1 мВ до 750 В на пяти диапазонах с конечными значениями Uк 200 мВ; 2; 20; 200; 750 В. Пределы допускаемой основной погрешности и основные параметры калибратора приведены в таблице:
| ~Uк | Диапазон воспроизведения в значениях устанавливаемой шкалы | Пределы допускаемой основной погрешности ± (% от U + % от Uк) | Максимальный ток нагрузки, мА | Емкость нагрузки, пФ, не более | Коэффициент гармоник, %, не боллее |
| 200 мВ | ± (000,05 - 200,00) мВ | 0,20 + 0,05 | 10 | 1 | 0,25 |
| 2 В | ± (0,0010 - 2,0000) В | 0,15 + 0,02 | 10 | 2 | 0,25 |
| 20 В | ± (00,010 - 20,000) В | 0,15 + 0,02 | 10 | 2 | 0,25 |
| 200 В | ± (001,00 - 200,00) В | 0,20 + 0,03 | 5 | 150 | 0,5 |
| 1000 В | ± (0010,0 - 1000,0) В | 0,20 + 0,08 | 5 | 250 | 0,5 |
Калибратор Н4-101 обеспечивает воспроизведение силы постоянного тока в диапазоне от 0,05 мкА до 50 А на шести диапазонах с конечными значениями Iк 200 мкА; 2; 20; 200 мА; 2; 50 А. Пределы допускаемой основной погрешности и основные параметры калибратора в зависимости от диапазона приведены в таблице:
| =Iк | Диапазон воспроизведения в значениях устанавливаемой шкалы | Пределы допускаемой основной погрешности ± (% от I + % от Iк) | Максималь- ное напряжение на нагрузке, В | Напряжение шумов и пульсаций при максимальном напряжении на нагрузке, мВ, не более |
| 200 мкА | ± (000,05 - 200,00) мкА | 0,05 + 0,005 | 5 | - |
| 2 мА | ± (0,0010 - 2,0000) мА | 0,05 + 0,005 | 5 | - |
| 20 мА | ± (00,010 - 20,000) мА | 0,05 + 0,005 | 5 | - |
| 200 мА | ± (000,10 - 200,00) мА | 0,05 + 0,005 | 5 | - |
| 2 А | ± (0,0010 - 2,0000) А | 0,05 + 0,005 | 5 | 10 |
| 50 А | ± (01,000 - 50,000) А | 0,15 + 0,010 | 1 | 10 |
Калибратор Н4-101 обеспечивает воспроизведение силы переменного тока синусоидальной формы от 10 мкА до 50 А на пяти диапазонах с конечными значениями Iк 2; 20; 200 мА; 2; 50 А. Пределы допускаемой основной погрешности и основные параметры калибратора в зависимости от диапазона приведены в таблице:
| ~Iк | Диапазон воспроизведения в значениях устанавливаемой шкалы | Пределы допускаемой основной погрешности ± (% от I + % от Iк) | Максимальное напряжение на нагрузке, В | Коэффициент гармоник, %, не более |
| 2 мА | (0,010 - 2,000) мА | 0,15 + 0,03 | 3,0 | 0,25 |
| 20 мА | (01,0 0 - 20,00) мА | 0,15 + 0,03 | 3,0 | 0,25 |
| 200 мА | (010,0 - 200,0) мА | 0,15 + 0,03 | 3,0 | 0,25 |
| 2 А | (0,100 - 2,000) А | 0,20 + 0,03 | 3,0 | 0,3 |
| 50 А | (01,00 - 50,00) А | 0,20 + 0,03 | 0,7 | 1,0 |
Погрешность и коэффициент гармоник на диапазоне 50 А гарантируются в частотном диапазоне от 45 до 1000 Гц. В диапазонах 40 - 45 Гц; 1000 – 2500 Гц калибратор является источником тока.
Калибратор воспроизводит напряжение переменного тока и силу переменного тока в диапазоне частот от 40 до 2500 Гц с дискретностью 1 Гц. Погрешность установки частоты не превышает ± 1 % от установленного значения.
Калибратор обеспечивает обмен информацией по последовательному асинхронному интерфейсу типа СТЫК С2 в соответствии с ГОСТ 18145-81. Скорости обмена информацией 19200 и 57600 бит/с.
| Общие характеристики | |
| Питание | Сеть (230 ± 23) В, (50 ± 0,5) Гц |
| Потребляемая мощность | 550 В · А |
| Габариты (HxWxD) | 540х465х184 мм |
| Масса | 20 кг |
| Условия эксплуатации:
Рабочая температура |
10°С...+35°С |
Заменяет приборы: ИТН-1, ИТН-1/1
