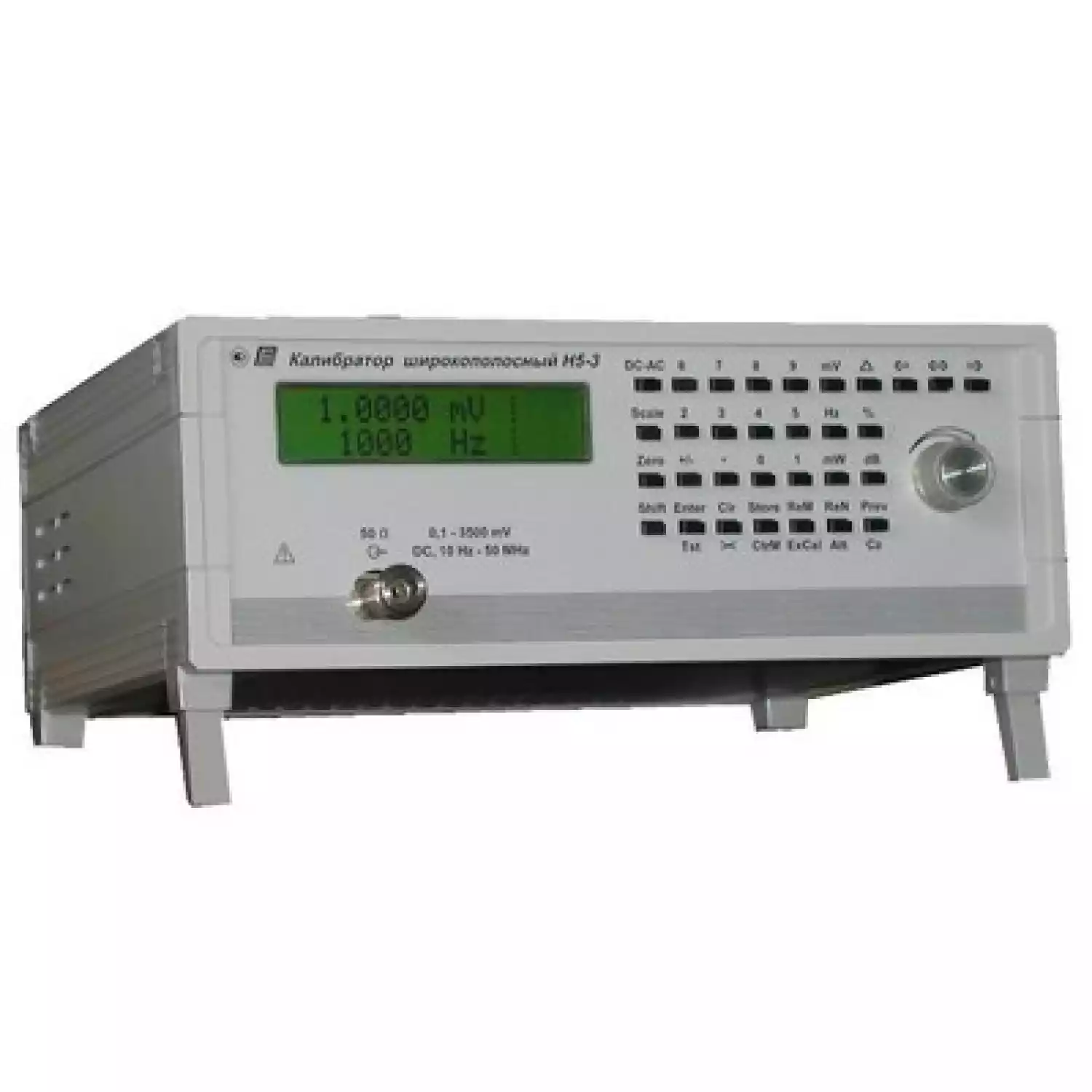

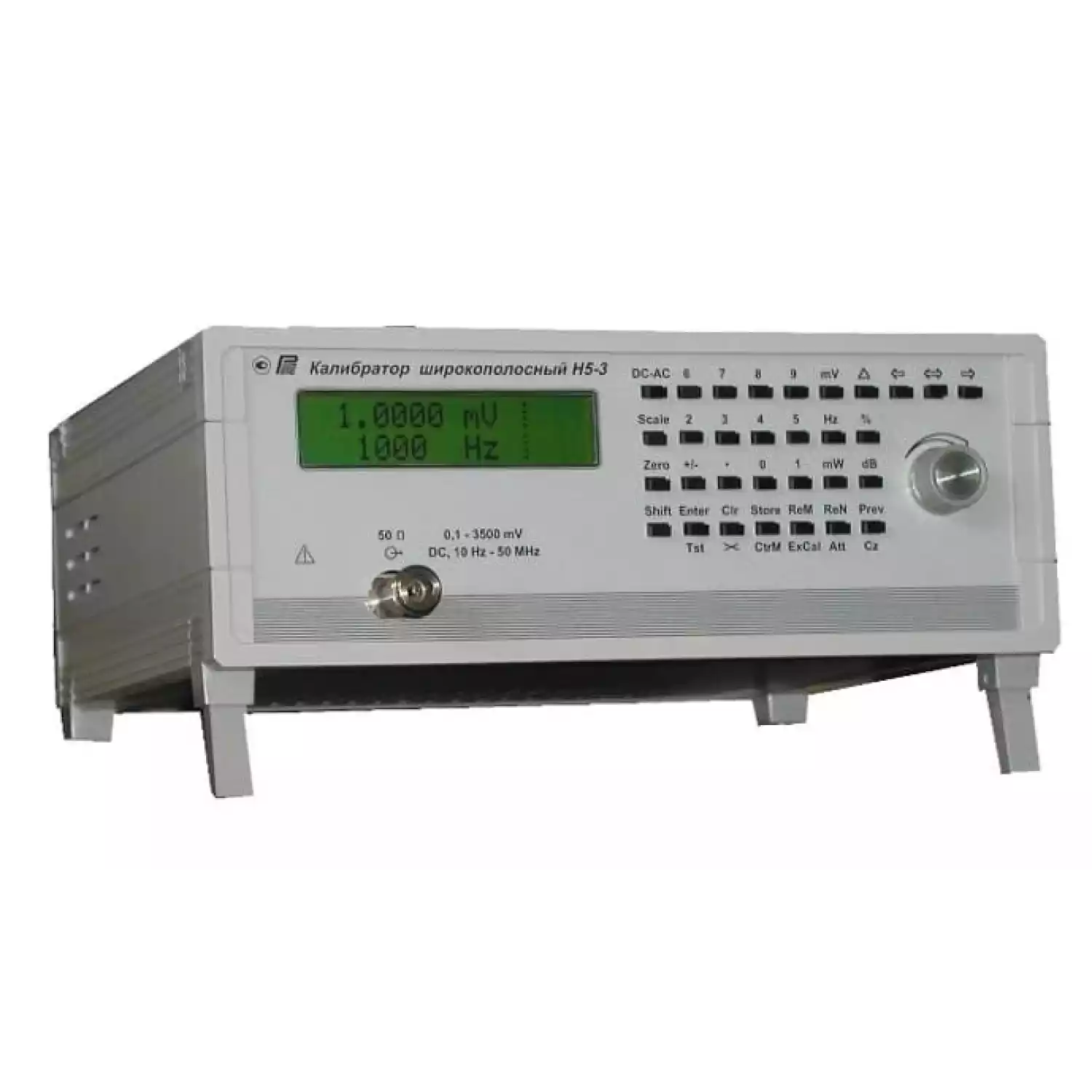

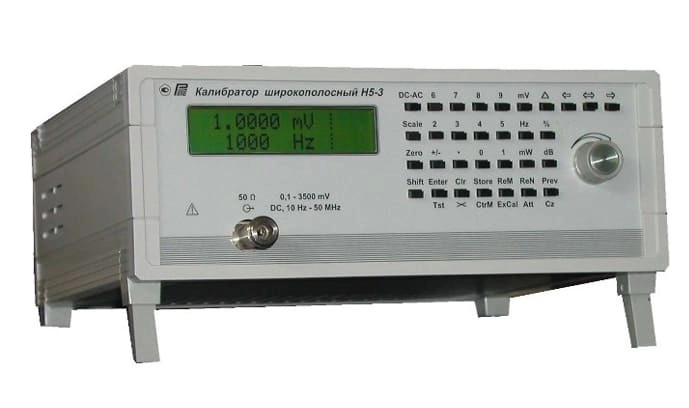

Калибратор переменного напряжения широкополосный Н5-3

Калибратор переменного напряжения широкополосный Н5-3предназначен для воспроизведения напряжения переменного тока синусоидальной формы в широком диапазоне частот при поверке и калибровке вольтметров переменного тока. Дополнительной функцией прибора является воспроизведение напряжения постоянного тока любой полярности. Выход прибора рассчитан на подключение соединителей коаксиального 50-омного тракта размером 7/3мм. Выходное напряжение нормируется при подключении нагрузки сопротивлением 50 Ом.



Основные технические характеристики калибратора H5-3:

Воспроизведение напряжения переменного тока

Диапазон
воспроизведения

Предел допускаемой основной погрешности при Т=Тк ± 5°С,
±% отV на частотах:

10-20Гц

20-40Гц

40Гц-100кГц

0.1-1МГц

1-3МГц

3-5МГц

5-10МГц

15,20 и 30МГц

 50МГц

С дополнительным внешним аттенюатором "40 дБ"

3 -110 мкВ

0.8

0.8

0.8

0.8

1,0

1,0

1,3

нн

нн

Основной выход

0.1000-1.0999 мВ

0.8

0.8

0.5

0.8+1

0.8

1,0

1,0

2,0

4

1.100-10.999 мВ

0.8

0.5

0.5

0.8

0.8

0.8

1,0

1,3

2

11.00-109.99 мВ

0.5

0.5

0.5

0.5

0.5

0.8

0.8

1,0

2

110.00-329.9 мВ

0.5

0.3

0.3

0.3

0.5

0.8

0.8

1

1,3

330 мВ-1,1 В

0.5

0.3

0.2

0.3

0.3

0.5

0.5

0,8

1,3

1,1 – 3,5 В

0,5

0,3

0,2

0,3

0,3

0,3

0,5

0,8

1,3

U – установленное значение напряжения.

Дополнительная погрешность в режиме с внешним аттенюатором с номинальным ослаблением 40 дБ не более: ±(0.1% от Uвых + 1 мкВ)

Uвых – выходное напряжение аттенюатора.

Тк – температура калибровки



Воспроизведение напряжения постоянного тока

Диапазон воспроизведения

Предел допускаемой основной погрешности при Т=Тк±5°С, ±

±(0.1000 – 1.0999 мВ)

0.2 % от U + 3 мкВ

±(01.100 – 10.999 мВ)

0.15 % от U + 3 мкВ

±(011.00 – 109.99 мВ)

0.1 % от U + 5 мкВ

±(0110.0 – 3500.0 мВ)

0.07% от U + 50мкВ

Примечание:

Указанные значения погрешности нормируются:

  • без учета шунтирующего действия входного сопротивления приборов, подключаемых к выходу калибратора или аттенюатора;
  • с нагрузкой и аттенюатором из комплекта поставки прибора, нн – значение погрешности не нормируется.



Погрешность установки частоты выходного напряжения 2…3%.



Прибор обеспечивает установку выходного напряжения путем пересчета задаваемых значений (режимы обработки вводимых данных):

  • мощности в милливаттах на нагрузке 50 Ом;
  • мощности в децибелах к милливатту на нагрузке 50 Ом;
  • абсолютного (в милливольтах) отклонения относительно текущего уровня напряжения на выходе калибратора;
  • отклонения в процентах относительно текущего уровня напряжения на выходе калибратора;
  • отношения в процентах к текущему уровню на выходе калибратора;
  • отношения в децибелах к текущему уровню на выходе калибратора.



Прибор обеспечивает плавное регулирование выходного напряжения (режим редактирования) с вычислением отклонения от исходного (номинального) значения в процентах. Этот режим предназначен для проверки стрелочных приборов.



Прибор обеспечивает запоминание и воспроизведение последовательности значений напряжения и частоты (режим программирования).



Прибор имеет последовательный интерфейс, отвечающий требованиям ГОСТ 23675-79 (интерфейс СТЫК С2-ИС), RS-232C (EIA-232D, V.24). Интерфейс обеспечивает установку выходного напряжения и частоты, имеются команды переключения режимов работы. Предусмотрена выдача в интерфейс данных о состоянии прибора по запросу.



Напряжение питающей сети (220±22)В частотой (50±1)Гц;

Мощность, потребляемая прибором не более 60ВА



Масса прибора: не более 5 кг.

Габаритные размеры прибора: 291х108х260мм.



Условия эксплуатации:

  • температура окружающего воздуха от 5 до 40°С;
  • относительная влажность до 90% при температуре 25°С и до 70% при температуре до 40°С.
