Калибратор векторных измерителей параметров электрических систем FLUKE 6135A/PMUCAL

Fluke 6135A/PMUCAL система калибровки установки векторного измерения

Быстрая, автоматизированная, прослеживаемая калибровка соответствует IEEE C37.118.1™-2011

В современной интеллектуальной энергосистеме используются установки векторного измерения (PMU), в реальном времени предоставляющие критически важные данные о напряжении, токе, частоте и фазе в распределительной сети. Для обеспечения последовательных, точных и достоверных данных очень важно, чтобы PMU были правильно откалиброваны.

Система калибровки установки векторного измерения 6135A/PMUCAL является единственной полностью автоматизированной и прослеживаемой системой калибровки PMU, доступной на рынке на сегодняшний день. Это идеальное решение для разработчиков и производителей PMU, а также для национальных метрологических институтов (НМИ). Кроме того, решение предназначено для калибровочных установок сторонних производителей, сетей энергоснабжения и организаций, связанных с передачей электроэнергии.

Сферы применения включают калибровку PMU перед установкой и в течение всего срока службы по мере необходимости; выполнение типовых испытаний PMU и других приборов в электросети; действия по утверждению прототипов. Поскольку 6135A включает эталон для калибровки трехфазной электрической мощности 6135A, его также можно использовать для калибровки широкого диапазона нагрузки электрической мощности и приборов для измерения качества электроэнергии.

Интегрированная система 6135A/PMUCAL полностью соответствует стандарту IEEE C37.118.1-2011 и разделу 7 стандарта IEEE C37.242:2013 по эксплуатации и проверке PMU. Благодаря полной автоматизации, даже неспециалисты могут быстро приступить к использованию системы, выполнив все требуемые испытания за несколько часов, а не за несколько дней, как при использовании ручных методов.

Особенностей 6135A/PMUCAL

Система 6135A/PMUCAL позволяет:

• выполнять калибровку и тестирование PMU с клиентского компьютера на месте установки испытательной системы или дистанционно, через Интернет;

• быстро переходить к тестированию PMU;

• выполнять калибровку автоматически или создавать индивидуальные интерактивные процедуры тестирования PMU;

• обеспечивать необходимые статические и динамические условия напряжения и тока, которые существуют в распределительной сети данного стандарта;

• подавать такие сигналы на установку векторного измерения;

• регистрировать полученные с PMU результаты;

• выполнять оценку общей погрешности вектора, частотной погрешности и скорости изменения частотной погрешности;

• cравнивать эти результаты с исходным испытательным сигналом;

• оценивать относительно пороговых значений, установленных стандартом IEEE Std C37.118.1™-2011;

• создавать отчеты о тестировании, графики и свидетельства о калибровке, которые могут распечатываться или распространяться в электронном виде.

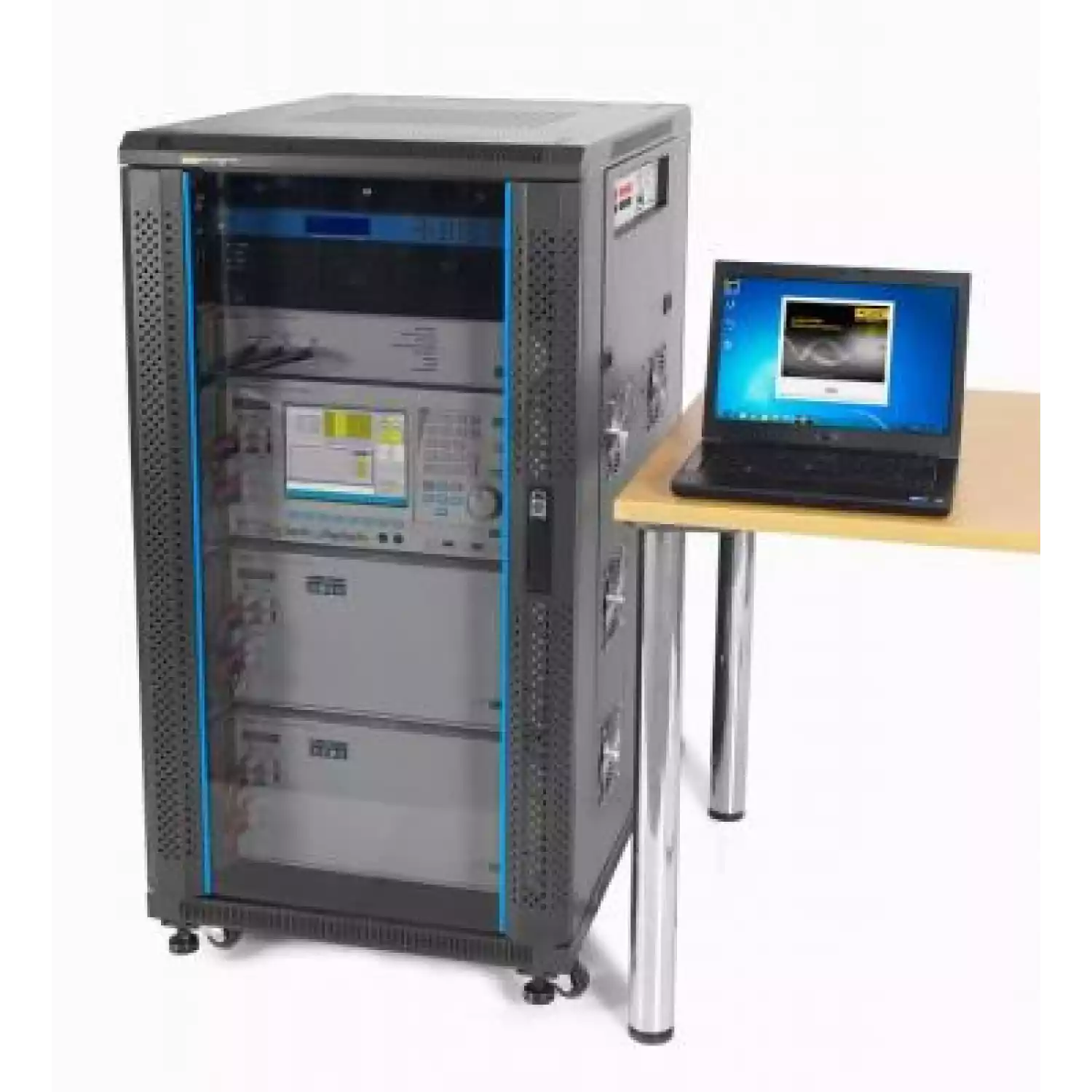

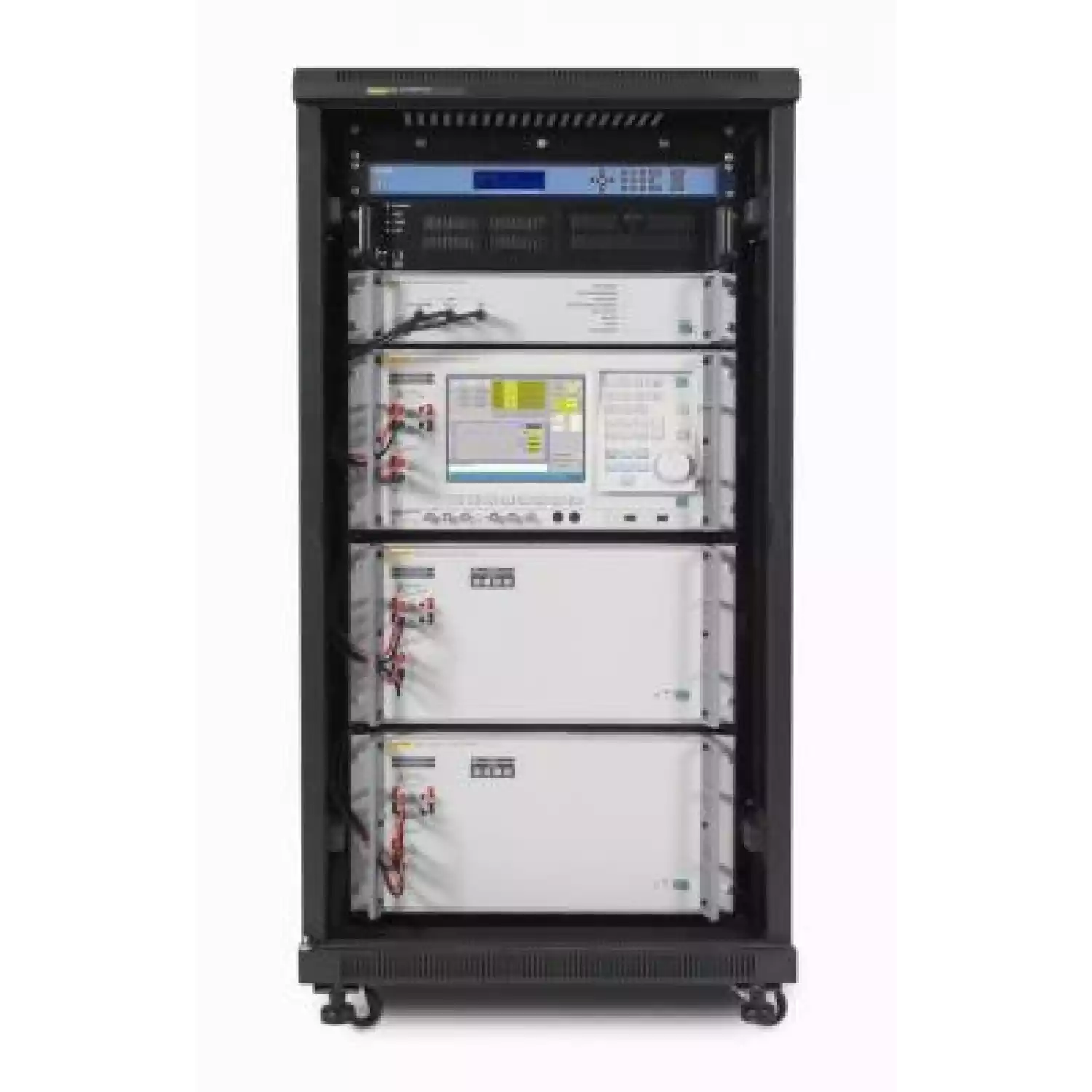

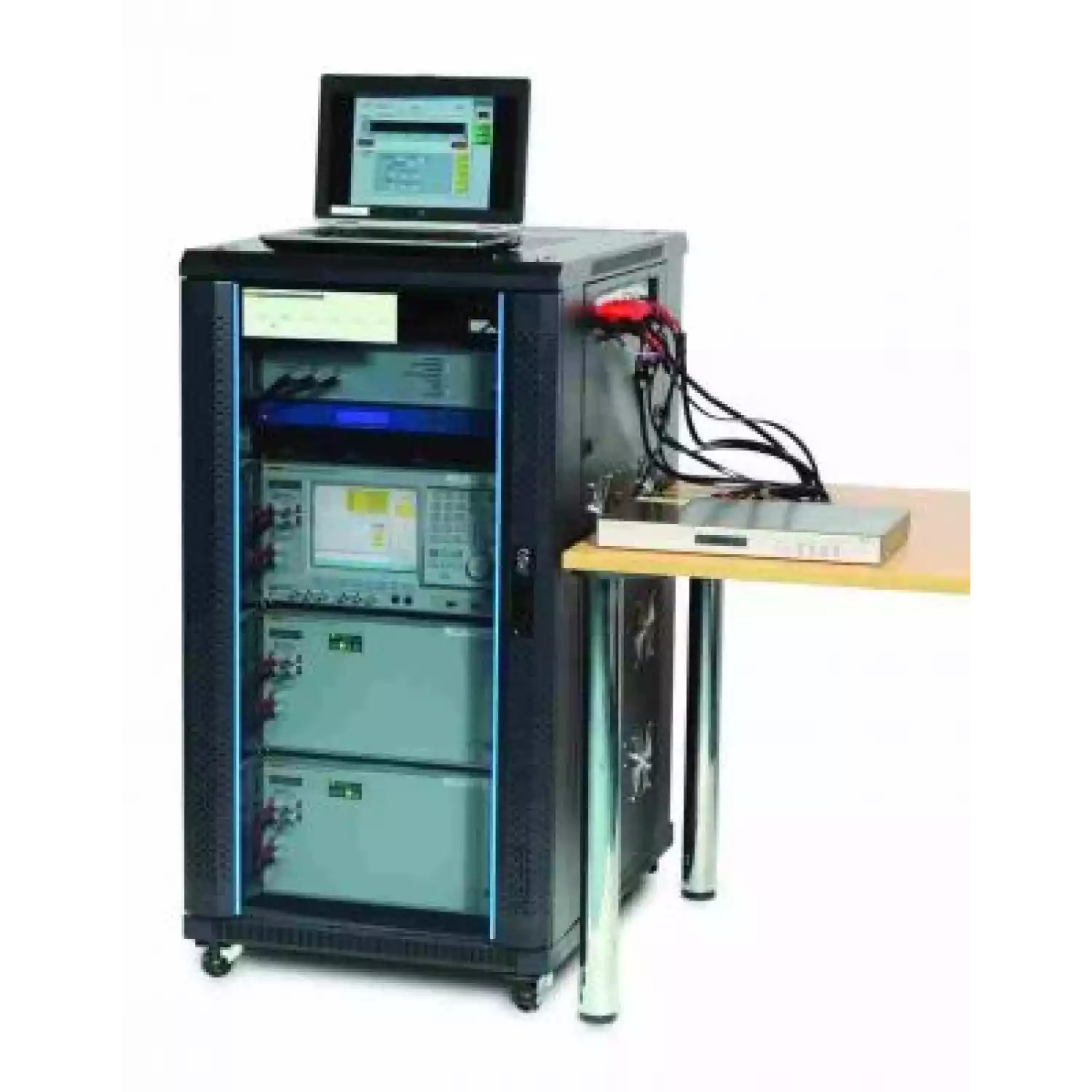

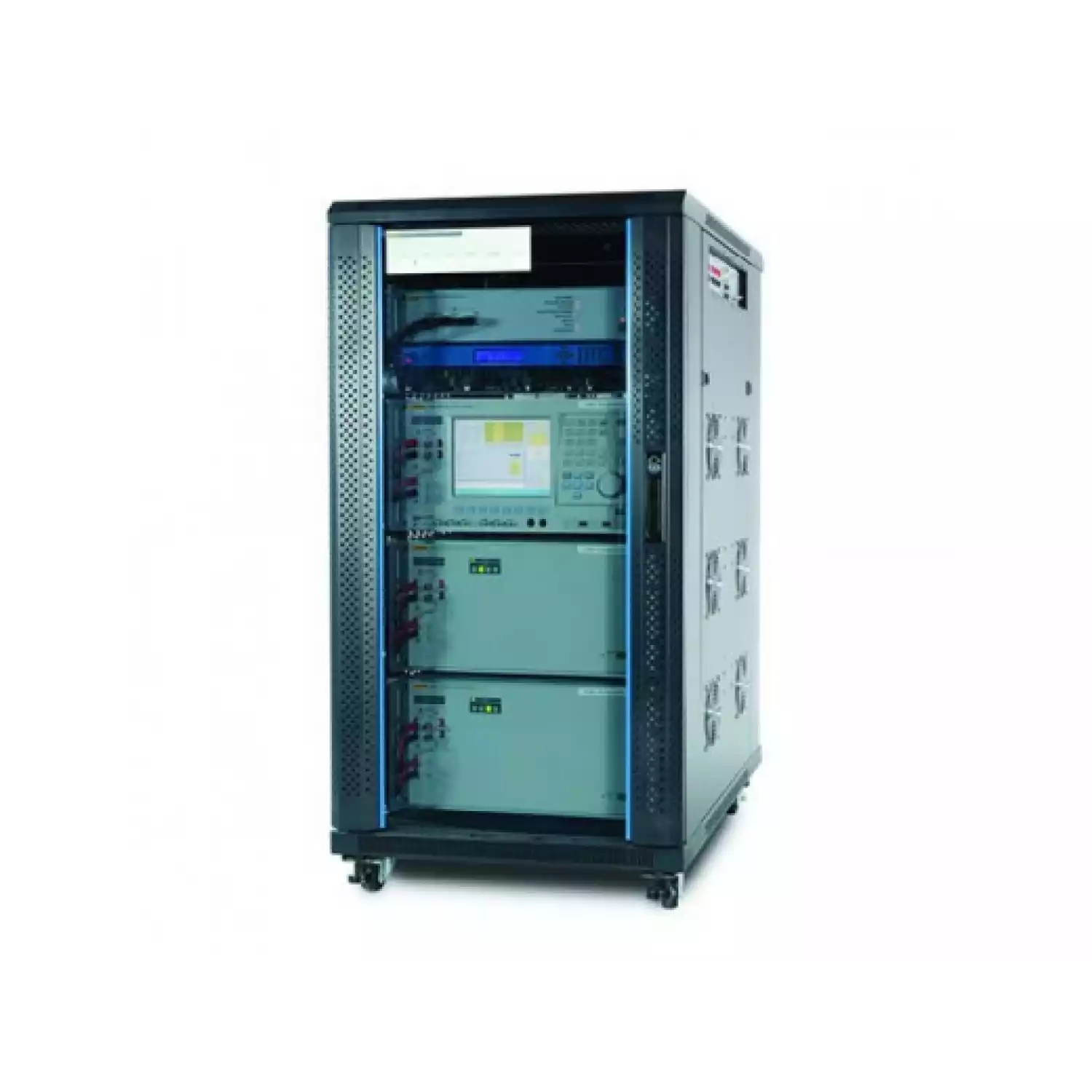

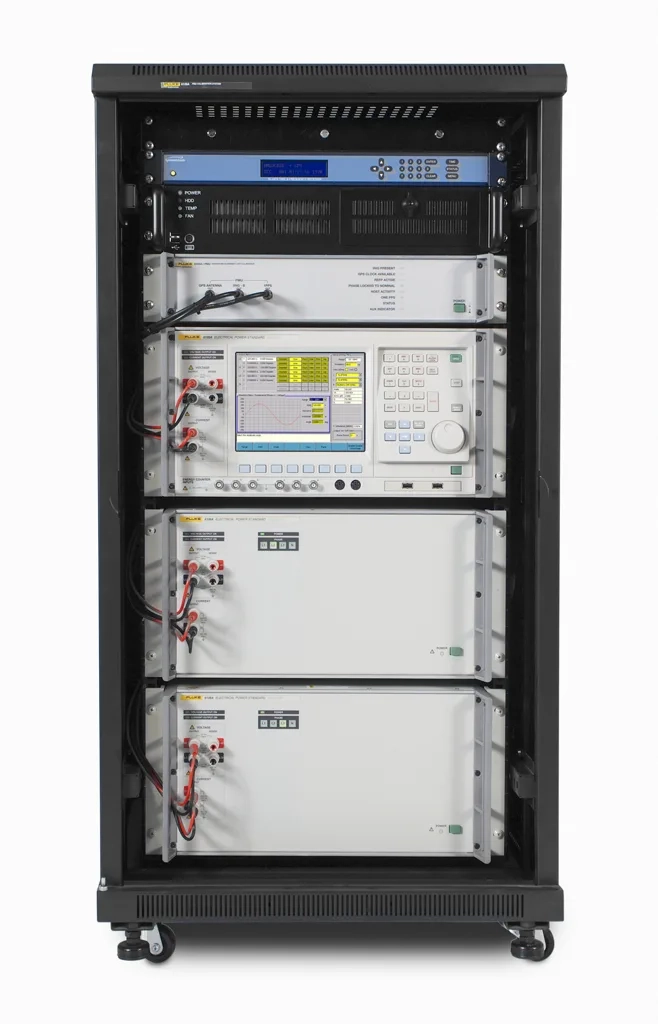

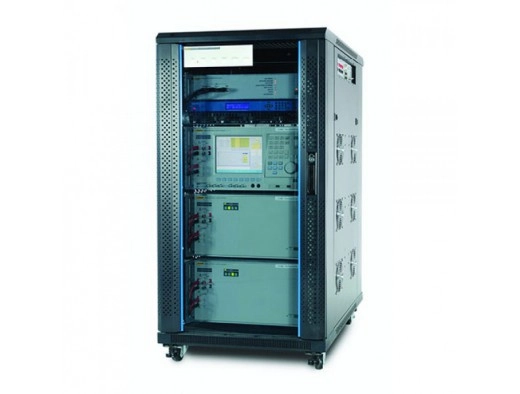

Система 6135A/PMUCAL состоит из следующих аппаратных компонентов, поставляемых в 19-дюймовой стойке с интегрированной панелью подключений для тестирования.

• Трехфазный стандарт электропитания 6135A: включает один главный блок стандарта электропитания 6105A и два вспомогательных блока стандарта электропитания 6106A. Обеспечивает подачу управляющего напряжения и тока на тестируемый PMU

• Блок системного времени 6105A: управляет хронометражем и синхронизирует проводимые тесты в системе калибровки

• Приемник GPS: подает сигналы универсального скоординированного времени (UTC) на систему 6135A/PMUCAL и на тестируемый PMU

• Серверный компьютер: выполняет функции специализированного контроллера приложений, принимая команды от клиентского компьютера для управления системой калибровки

Также необходим поставляемый пользователем клиентский компьютер, отделенный от серверного компьютера, но подключенный через общую локальную сеть.

ПО для калибровки представляет собой контрольный интерфейс системы 6135A/PMUCAL, позволяющий настроить процесс тестирования и управлять тестированием и калибровкой PMU. Программное обеспечение также является продвинутым инструментом анализа возможностей для результатов тестирования. Имеется два режима работы. В режиме эмуляции программное обеспечение работает без подключения к реальному PMU и моделирует ответы PMU для разработки теста, обучения системы или использования программного обеспечения калибровки без подключения к системе калибровки. Режим тестирования PMU позволяет провести тестирование PMU и сбор фактических данных испытаний.

С помощью программы на клиентском компьютере можно выполнять следующие действия:

• полное тестирование PMU на соответствие стандарту IEEE C37.118.1-2011 по предварительно загруженному набору необходимых испытаний;

• индивидуальное тестирование PMU для проверки работоспособности способами, напрямую не предусмотренными стандартом;

• использование данных теста для изучения и анализа;

• изменение и сохранение новых процедур тестирования по необходимости.

Архитектура системы тестирования позволяет клиентскому компьютеру получить доступ к испытательной системе через Интернет из любой точки мира. Время выполнения автоматизированного теста PMU составляет от шести до двенадцати часов на конфигурацию PMU (частота, частота дискретизации, класс), в отличие от нескольких дней на выполнение тестов вручную. Начальная настройка также происходит быстро: менее чем за час пользователь может подготовиться к автоматизированному тестированию.

Типичный коэффициент точности тестирования составляет 40:1 согласно требованиям к измерениям IEEE C37.118.1-2011.

Создание отчетов с помощью системы 6135A/PMUCAL выполняется легко и удобно. К системе прилагаются предварительно сконфигурированные отчеты, чтобы помочь вам сократить время на создание. Используйте эти отчеты «как есть» или в качестве шаблонов, настроенных в соответствии с конкретными потребностями.

Трехфазная система стандарта электропитания 6135A

Трехфазная система стандарта электропитания 6135A, которая лежит в основе системы калибровки PMU, может работать в автономном режиме, независимо от блока системного времени 6105A и серверного компьютера. 6135A устанавливает новые характеристики точности для стандартов калибровки электропитания. Напряжение и ток генерируются с разрешением вплоть до шести разрядов и погрешностью не более 0,005 % (50 ppm). Настроить фазу можно с разрешением в 1 миллиградус или 10 микрорадиан. Исключительная фазовая характеристика с точностью фазы напряжение-ток до 2,3 миллиградусов для 6105A. Точность фазы напряжение-напряжение составляет 5 миллиградусов.

Используйте 6135A для создания широкого спектра сложных сигналов, в том числе мерцания, гармоник, провалов и выбросов, интергармоник, колебаний гармоник, одновременного применения.

Эта функция обеспечивает огромную гибкость при калибровке большого количества приборов для измерения характеристик электропитания, включая:

• вольтметры переменного тока;

• амперметры переменного тока;

• трансформаторы тока;

• фликерметры;

• измерители угла сдвига фаз;

• измерители коэффициента мощности;

• анализаторы мощности;

• регистраторы электроэнергии;

• тестеры датчиков мощности и реле;

• вольтамперметры;

• измерители реактивной мощности;

• трансформаторы напряжения;

• ваттметры (для 3- или 4-проводных цепей);

• счетчики электроэнергии;

• и другие.

Комплектация:

• система

• руководство по эксплуатации
