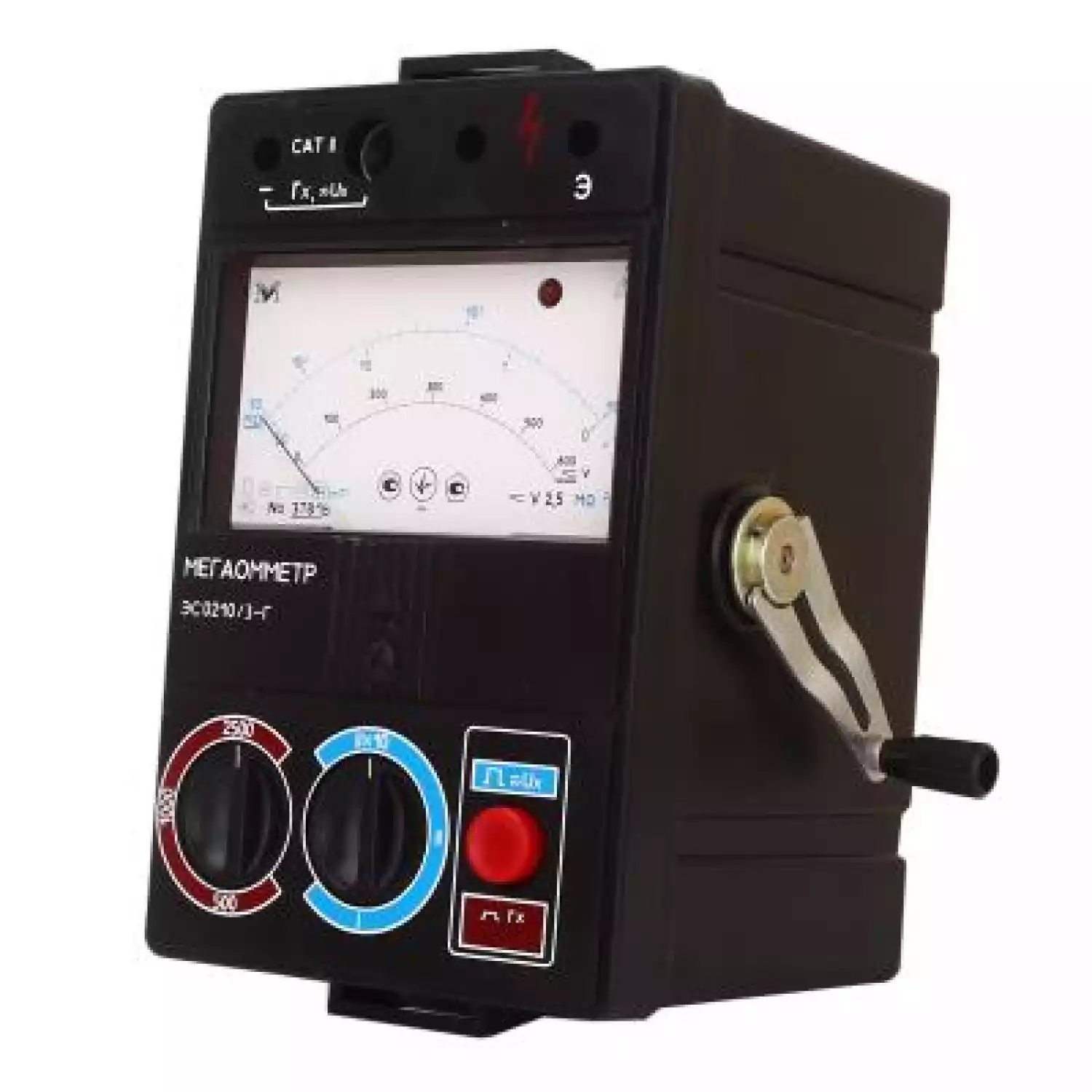

Измеритель сопротивления ЭСО210/3Г

эс0210/1Г, эс0210/2Г, эс0210/3Г — мегаомметр

Назначение мегаомметров эс0210/3Г

Мегомметр или мегаомметр (от мега..., ом и ...метр), прибор для измерения очень больших (свыше 105 ом) электрических сопротивлений. Мегаомметр применяется для измерения сопротивления изоляции электрической проводов, кабелей, разъёмов, трансформаторов, обмоток электрических машин и других устройств, а также для измерения поверхностных и объёмных сопротивлений изоляционных материалов.

При измерении с помощью мегаомметра сопротивления электрической изоляции следует учитывать температуру и влажность окружающего воздуха, от значения которых результат измерения зависит в большой степени.

Мегаомметры ЭС0210 предназначены для измерения сопротивления изоляции электрических цепей, не находящихся под напряжением и измерения действующего значения переменного или величины постоянного напряжения на измеряемом объекте. Мегаомметры обеспечивают разряд емкости объекта после проведения измерения.

Мегаомметры ЭС0210 построены по схеме измерителя отношений с логарифмической шкалой и состоят из следующих основных узлов: генератора переменного тока (для ЭС0210Г); трансформатора (для ЭС0210); преобразователя; электронного измерителя. Преобразователь предназначен для получения стабильного измерительного напряжения и выполнен по схеме с регулированием в цепи переменного тока. Переключение напряжения осуществляется путем изменения опорного напряжения на делителе.

В мегаомметрах ЭС0210/1, ЭС0210/3, ЭС0210/1Г, ЭС0210/3Г электронный измеритель выполнен на двух логарифмических усилителях. В мегаомметрах ЭС0210/2, ЭС0210/2Г - на двух логарифмических усилителях и повторителе напряжения на операционном усилителе. Ток измерителя пропорционален логарифму отношения измеряемого и образцового сопротивлений и не зависит от оперативного напряжения.

Технические характеристики мегаомметров ЭС0210:

Параметр	ЭС0210/1Г	ЭС0210/2Г	ЭС0210/3Г
Диапазон измерений сопротивления, МОм	0 - 5 5 - 1000	0 - 5 0 - 50 50 - 10000	100 ±10 250 ±25 500 ±50
Диапазон измерений напряжения, В	0 - 600	0 - 600	0 - 600
Измерительное напряжение, В	100 ±10 250 ±25 500 ±50	>500 ±50 1000 ±100 2500 ±250	500 ±50 1000 ±100 2500 ±250
Класс точности	2,5
Пределы допускаемых значений основных погрешностей	±2,5% от длины шкалы при измерении сопротивлений; ±2,5% от верхнего значения диапазона измерений напряжений; ±15% от измеряемого сопротивления (относительная погрешность)
Питание	от встроенного электромеханического генератора; скорость вращения рукоятки генератора 120-144 оборотов в минуту
Оперативный ток при закороченных зажимах	в пределах 0,6 ±0,2 mA
Время установления показаний	не более 15 сек
Время заряда емкости объекта, величиной не более 0,5 m F	не превышает 15 сек
Время разряда емкости аналогичного объекта до безопасного напряжения (не более 42 В), который был заряжен до напряжения 2500 В	не превышает 4 сек
Режим работы	прерывистый: измерение - 1 минута, пауза - 2 минуты
Масса без комплекта шнуров	не более 1,9 кг
Масса с комплектом шнуров и футляром	не более 2,8 кг
Габаритные размеры	155х141х201 мм; футляра - 150х212х295 мм
Норма средней наработки на отказ	12500 часов
Cредний срок службы	10 лет
Исполнение прибора	брызговлагозащищенное

Комплект поставки ЭС0210/3Г

№	Наименование	Количество
1.	Мегаомметр ЭС0210/3Г	1
2.	Шнур	2
3.	Проводник	1
4.	Сумка	1
5.	Паспорт	1
