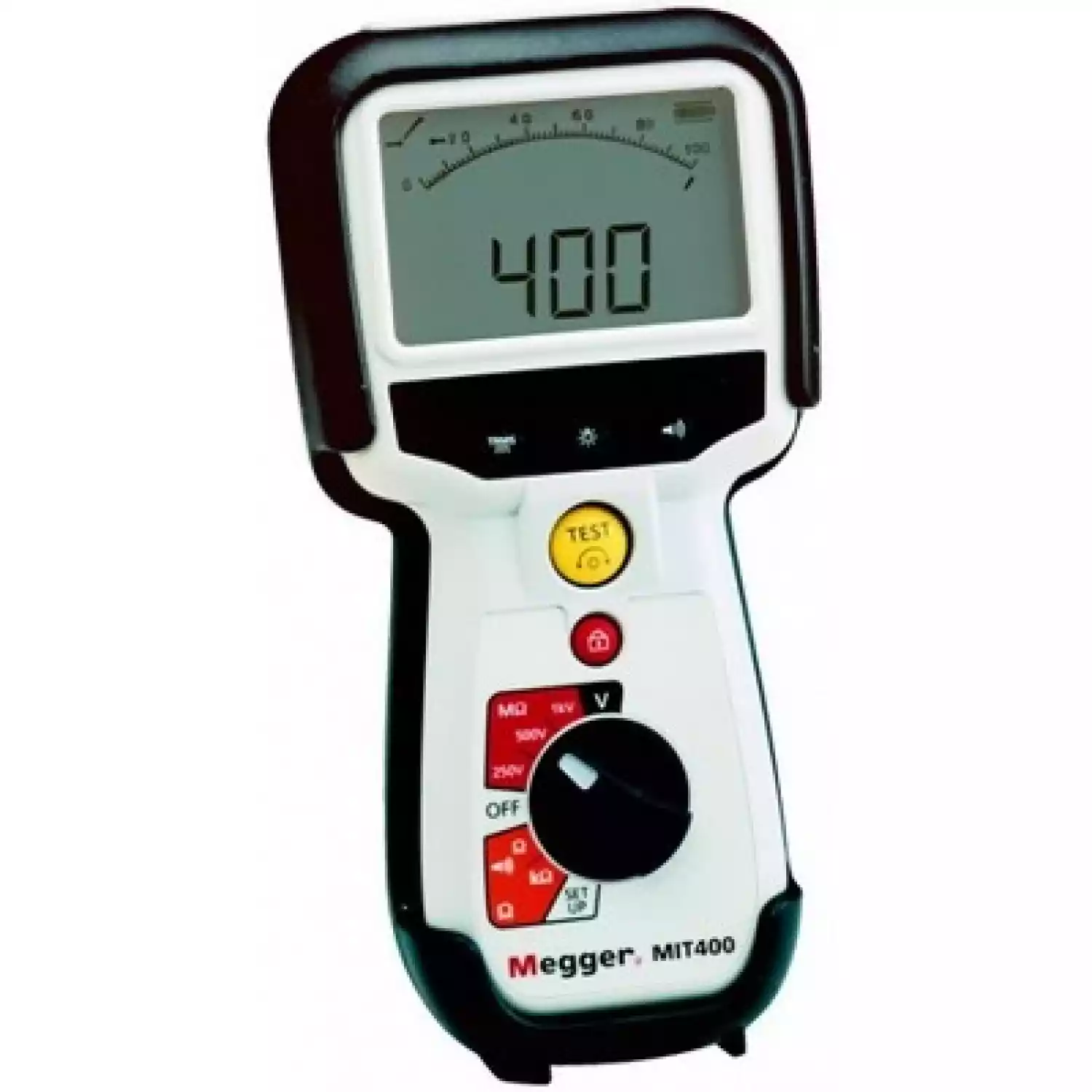

Мегаомметр MIT400/2, MIT410/2, MIT420/2, MIT430/2

Цена: по запросу

Артикул: 17172

Производитель:

Новые приборы для тестирования изоляции и контроля целостности цепи серии MIT400 от Megger были сконструированы для проведения электроиспытаний в сферах эксплуатации энергосистем, промышленности, частных электросетях и коммунальных службах. Кроме того, многофункциональность прибора делает серию MIT400 идеальной для специалистов по техническому обслуживанию, ремонту и эксплуатации оборудования. Они заменяют линию весьма распространенного тестера изоляции BM400 и обеспечивают еще большую функциональность, обладая упрощенным управлением, широкой областью применения и большей надежностью. Все приборы серии MIT400 произведены в соответствии с требованиями безопасности для категории IV, 600В.

Тестирование изоляции

• Доступное тестируещее напряжение - от 250 до 1000В или от 50 до 1000В
• Непрерывный тест - Переводит тестирование изоляции в непрерывный режим.
• Мониторинг рабочего напряжения – Текущее рабочее напряжение отображается на цифровом дисплее малыми цифрами, результат тестирования – большими.
• Аналоговая дуга – На дисплее также присутствует аналоговая дуга, воспроизводящая показания аналоговым методом (как стрелка).
• PI и DAR - коэффициент поляризации (PI) и показатель остаточной поляризации (DAR)
• 200ГОм – тестирование изоляции от 20 ГОм (MIT400) до 200ГОм (MIT430 и MIT430).
• Силиконовые провода – высококачественные гибкие тестирующие провода из силикона удобны в использовании и доводят до минимума погрешности измерений на высоких сопротивлениях (ГОм).
• Тест блокировка – автоматически останавливает тестирование изоляции в случае регистрации напряжения, превышающего 50В.
• Звуковой сигнал – может быть установлен для оповещения о сопротивлении изоляции превышающей установленное значение, настраивается из меню настроек.

Тест проводиомсти

• Авто тестирование – Автоматическое тестирование проводимости запускает тест автоматически без необходимости нажимать кнопку запуска.
• 200мА или 20мА – При проведении теста может быть использован ток как на 200мА, так и на 20мА. Тест на токе 20мА значительно продлевает срок службы аккумуляторов.
• Обнуление тест проводов – компенсирует сопротивления проводов и автоматически вычитает их из конечного результата измерения.
• Звуковой сигнал – включается и выключается простым нажатием кнопки.
• Настраиваемый звуковой сигнал оповещения о разрыве цепи имеет возможность настройки на максимальное сопротивление для звуковых сигналов. Имеет возможность установки от 1Ом до 20Ом в 5 шагов.
• kОм диапазон расширяет возможность измерения сопротивления до 1МОм.

Технические характеристики мегаомметра MIT400/2:

Параметр	Значение
	MIT400/2	MIT410/2	MIT420/2	MIT430/2
Функциональные характеристики измерителей
Измерение сопротивления изоляции
Измерение напряжения постоянного тока
Измерение напряжения переменного тока
Измерение тока утечки	-
Измерение электрического сопротивления
Измерение электрической емкости	-	-
Измерение частоты	-
Обнаружение напряжения в исследуемой цепи
Память результатов измерений	-	-
Вычисление индекса поляризации (PI)	-
Вычисление коэффициента диэлектрической абсорбции (DAR)	-
Интерфейс Bluetooth	-	-	-
Интерфейс USB	-	-	-	-
Метрологические характеристики измерителей в режиме измерения сопротивления изоляции
Модификация	Номинальное значение испытательного напряжения, U1), В	Диапазон измерений сопротивления изоляции, ГОм	Пределы допускаемой абсолютной погрешности измерений
MIT400/2	250	от 0 до 50	±(0,02∙Rизм. + 2 е.м.р. + 0,008∙R)
	500	от 0 до 100	±(0,02∙Rизм. + 2 е.м.р. + 0,004∙R)
	1000	от 0 до 200	±(0,02∙Rизм. + 2 е.м.р. + 0,002∙R)
MIT410/2	50	от 0 до 10	±(0,02∙Rизм. + 2 е.м.р. + 0,04∙R)
	100	от 0 до 20	±(0,02∙Rизм. + 2 е.м.р. + 0,02∙R)
	250	от 0 до 50	±(0,02∙Rизм. + 2 е.м.р. + 0,008∙R)
	500	от 0 до 100	±(0,02∙Rизм. + 2 е.м.р. + 0,004∙R)
	1000	от 0 до 200	±(0,02∙Rизм. + 2 е.м.р. + 0,002∙R)
MIT420/2, MIT430/2	50	от 0 до 10	±(0,02∙Rизм. + 2 е.м.р. + 0,04∙R)
	100	от 0 до 20	±(0,02∙Rизм. + 2 е.м.р. + 0,02∙R)
	250	от 0 до 50	±(0,02∙Rизм. + 2 е.м.р. + 0,008∙R)
	500	от 0 до 100	±(0,02∙Rизм. + 2 е.м.р. + 0,004∙R)
	1000	от 0 до 200	±(0,02∙Rизм. + 2 е.м.р. + 0,002∙R)
	от 50 до 1000	2)	3)
Примечание: 1) - диапазон установки испытательного напряжения от U до 1,02 ∙ U; Пределы допускаемой абсолютной погрешности измерения выходного напряжения постоянного тока ±(0,03 ∙ Uизм . + 3 е.м.р. + 0,005 ∙ U); Uизм. - измеренное значение напряжения; Rизм. - измеренное значение электрического сопротивления; R - измеренное значение электрического сопротивления, ГОм; е.м.р. - единица младшего разряда; 2) - диапазон измерений соответствуют диапазонам при номинальных значениях выходного напряжения 50, 100, 250, 500, 1000 В; 3) - погрешности соответствуют погрешностям при номинальных значениях выходного напряжения 50, 100, 250, 500, 1000 В; Ток короткого замыкания измерительной цепи не менее 2 мА; Температурный коэффициент: 0,001 ∙Δ /°С, где Δ - абсолютная погрешность.
Метрологические характеристики измерителей
Модификация	Измеряемая физическая величина	Диапазон измерений	Пределы допускаемой абсолютной погрешности измерений
MIT400/2, MIT410/2, MIT420/2, MIT430/2	Напряжение постоянного тока	от 0 до 600 В	±(0,02 ∙ Uизм. + 2 е.м.р.)
	Напряжение переменного тока частотой от 40 до 400 Гц	от 0,01 до 600 В	±(0,02 ∙ Uизм. + 1 е.м.р.)
MIT410/2, MIT420/2, MIT430/2	Сила постоянного тока (ток утечки)	от 10 мкА до 2 мА	±(0,1 ∙ Iизм. + 3 е.м.р.)
MIT400/2, MIT410/2, MIT420/2, MIT430/2	Электрическое сопротивление	от 0,01 до 999 кОм	(0,03 ∙ Rизм. + 2 е.м.р.) 1)
MIT420/2, MIT430/2	Электрическая емкость	от 100 пФ до 10 мкФ	±(0,05 ∙ Cизм. + 2 е.м.р.)
MIT410/2, MIT420/2, MIT430/2	Частота	от 45 до 450 Гц	±(0,005 ∙ Fизм. + 1 е.м.р.) 2)
Примечание: Uизм. - измеренное значение напряжения; Iизм. - измеренное значение силы тока; Rизм . - измеренное значение электрического сопротивления; 1) - в диапазоне до 100 Ом; Cизм. - измеренное значение электрической емкости; Fизм. - измеренное значение частоты; е.м.р. - единица младшего разряда; 2) - в диапазоне до 100 Гц; Температурный коэффициент: 0,001 ∙Δ /° С, где Δ - абсолютная погрешность.
Общие характеристики
Параметр	Значение
Электрическое питание	9 В; шесть батарей типа АА
Габаритные размеры, мм, (длина×ширина×высота)	228 × 108 × 63
Масса, кг	0,600
Нормальные условия применения: - температура окружающего воздуха, °С - относительная влажность воздуха, %	20±5 до 80
Рабочие условия применения: - температура окружающего воздуха, °С - относительная влажность воздуха, %	от -10 до +55 до 90 при плюс 40 °С

Комплект поставки MIT400/2
