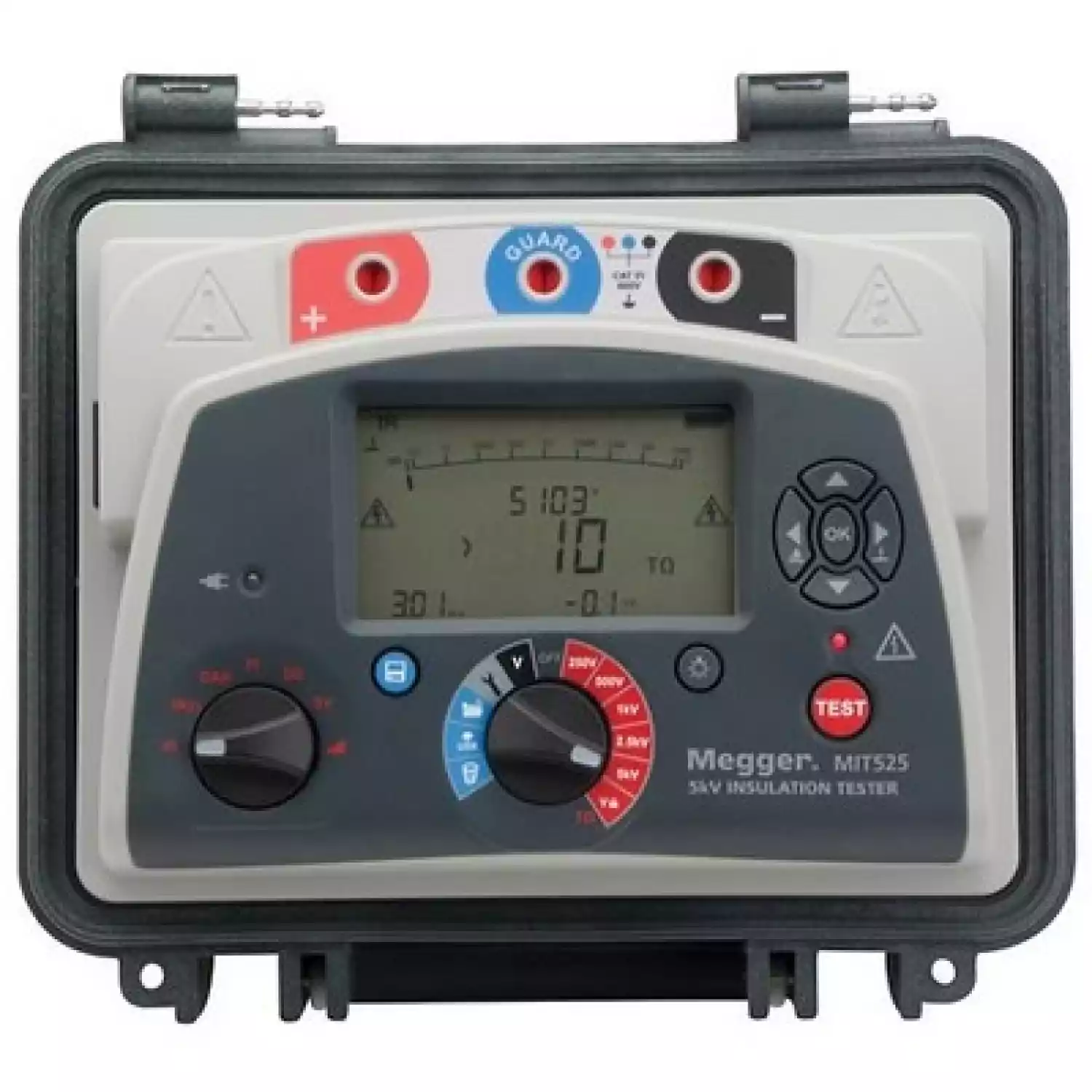

Мегаомметр MIT525

Тестер сопротивления изоляции MIT 525

Новая серия тестеров изоляции напряжением постоянного тока MIT515, MIT525, MIT1025 и MIT1525 предназначена для фирм-изготовителей комплектного оборудования и промышленных компаний. Модель верхнего уровня MIT1525 позволяет проводить испытание изоляции напряжением вплоть до 15 кВ при максимальном сопротивлении 30 TΩ погрешности ±5 % в диапазоне от 1 MΩ до 3 TΩ. Модель MIT515 позволяет определять сопротивление изоляции IR, индекс поляризации PI и коэффициент диэлектрических потерь DAR, но не имеет встроенной памяти. Модели MIT525, MIT1025 и MIT1525 имеют полный комплект режимов испытаний, а также встроенную память и возможность передавать/загружать данные в PC/лэптоп.

Основное внимание в новых мегаомметрах MIT сосредоточено на их производительности, что позволяет осуществлять быструю зарядку батарей и возможность работы от источника переменного тока, если батарея разряжена. Быстрая зарядка батарей обеспечивает > 60 минут тестирования, после 30-ти минутной зарядки.

Уровень безопасности измерителей сопротивления MIT не снижен – все зажимы (клеммы) имеют категорию безопасности CATIV 600 В до 3000 м (5 кВ, 10 кВ) или CATIV 1000 В до 3000 м (15 кВ). При этом доступны комплекты тестовых проводов на 5 кВ и 10 кВ плюс специально предназначенные тестовые провода на 15 кВ, которые имеют двойную изоляцию с зажимами, рассчитанными на 15 кВ пути утечки по поверхности диэлектрика. Эти провода на 15 кВ поставляются в специальном вещмешке. При проведении испытаний необходимо использовать соответствующие перчатки, рассчитанные на высокое напряжение, а также носить индивидуальные средства защиты.

В измерителях сопроивления изоляции MIT525 используется двойной корпус, который состоит из наружного корпуса для защиты тестера от ударов / падений и внутреннего огнезащитного корпуса. Степень защиты IP65 при закрытом корпусе предотвращает попадание воды / пыли.

Интуитивно-понятный интерфейс пользователя исключает потерю времени на запоминание того, как использовать тестер. Удобство и простота работы обеспечивается двумя поворотными переключателями, а большой дисплей с подсветкой позволяет одновременно отображать множество результатов. Для помощи пользователям при первом обращении к прибору внутри крышки корпуса имеется графическое руководство по быстрому запуску.

В режиме испытания изоляции обеспечены 5 предустановленных диапазонов напряжения плюс диапазон блокирующего напряжения, устанавливаемый пользователем. Предварительно сконфигурированные тесты – определение индекса поляризации PI, коэффициента диэлектрических потерь DAR, испытание на диэлектрический разряд DD и тесты при ступенчатом SV и линейном изменении (rump) напряжения.

Увеличенная емкость памяти позволяет сохранять результаты с привязкой ко времени/дате, записывать данные и вызывать результаты на экран. Полностью изолированный USB-интерфейс используется для безопасной передачи данных в ПО PowerDB компании Megger – профессиональныее Pro, расширенные Advanced и простые Lite программные средства управления ресурсами.

Мегаомметр Megger MIT525 имеет следующие отличительные особенности:

Сопротивление изоляции 30 TΩ (15 кВ), 20 TΩ (10 кВ), 10 TΩ (5 кВ).
Диагностические тесты сопротивления изоляции с учетом времени плюс определение индекса поляризации PI, коэффициента диэлектрических потерь DAR, испытание на диэлектрический разряд DD и тесты при ступенчатом SV и линейном изменении напряжения.
Высокий ток – ток короткого замыкания 3 мА.
Защита от помех – подавление шума 3 мА (5 кВ и 10 кВ), 6 мА (15 кВ).
Литиево-ионная батарея – до 6 часов непрерывных испытаний при 5 кВ с нагрузкой 100 МΩ, соответствует стандарту IEC 62133.
Категория безопасности: CATIV 600 В до 3000 м (5 кВ, 10 кВ), CATIV 1000 В до 3000 м (15 кВ).
Большой ЖК-дисплей с подсветкой.
Специальная функция вольтметра (от 30 В до 660 В).
Увеличенная память данных с вызовом на экран, и часы реального времени для привязки результатов ко времени/дате.
Выгрузка результатов из памяти прибора через USB-интерфейс.
Поставляемые программные средства управления ресурсами PowerDB Lite.
Регистрируемая температура (измеренная с помощью независимого прибора) может быть сохранена вместе с результатами.

Технические характеристики мегаомметра MIT 525:

Дисплей	Аналоговый/ цифровой
Питание	От сети/ От батареи
Батарея	Литиево-ионная 11.1 В, 5.2 ампер-часа
Срок службы батареи	Обычно 6 часов непрерывной работы при 5 кВ с нагрузкой 100 MΩ
Испытательное напряжение
Максимально	5000
Минимальное	250
Диапазон измерения сопротивления	От 10 kΩ до 10 TΩ
Ток короткого замыкания	3 мА
Измерение емкости
Диапазон по емкости	От 10 nF до 25 μF
Погрешность по емкости	±10% ±5 nF
Измерение тока
Диапазон измерение тока	От 0.01 nA до 6 мA
Погрешность измерения тока	±5% ±0.2 nA при всех напряжениях (23°C)
Подавление помех	3 мА от 450 В до 5 кВ
Вольтметр
Диапазон вольтметра	От 30 В до 660 В переменного или постоянного тока, 45-65 Гц
Погрешность вольтметр	±3%, ±3 В
Таймер
Диапазон таймера	До 99 минут 59 секунд, минимальная установка 15 секунд
Емкость памяти	5.5 часов непрерывной записи с 5-ти секундным интервалом
Режимы тестирования	IR, IR(t), DAR, PI,SV, DD, ramp test
Интерфейс	USB тип B
Спецификация GUARD	2% доп. ошибки при утечке по поверхности 500 кОм и 100 МОм через изоляцию
Окружающая среда
Рабочая температура	От -20°C до 50°C
Температура хранения	От -25°C до 65°C
Влажность	90% относительной влажности без образования конденсата при 40 °С
Степень защиты
С открытой крышкой	IP40
С закрытой крышкой	IP65
Безопасность:	Соответствует требованиям IEC 61010-1
	CATIV 600 В
Габариты	Д 315 мм х Ш 285 мм х В 181 мм
Вес	4,5

Комплект поставки мегаомметра:

№	Наименование	Количество
1	Тестер сопротивления изоляции MIT515/2-EU	1
2	Кабель питания	1
3	Провод со средними изолированными зажимами, длина 3 м	3
4	USB-кабель	1
5	Программное обеспечение PowerDB Lite	1
6	CD с руководством по эксплуатации	1
