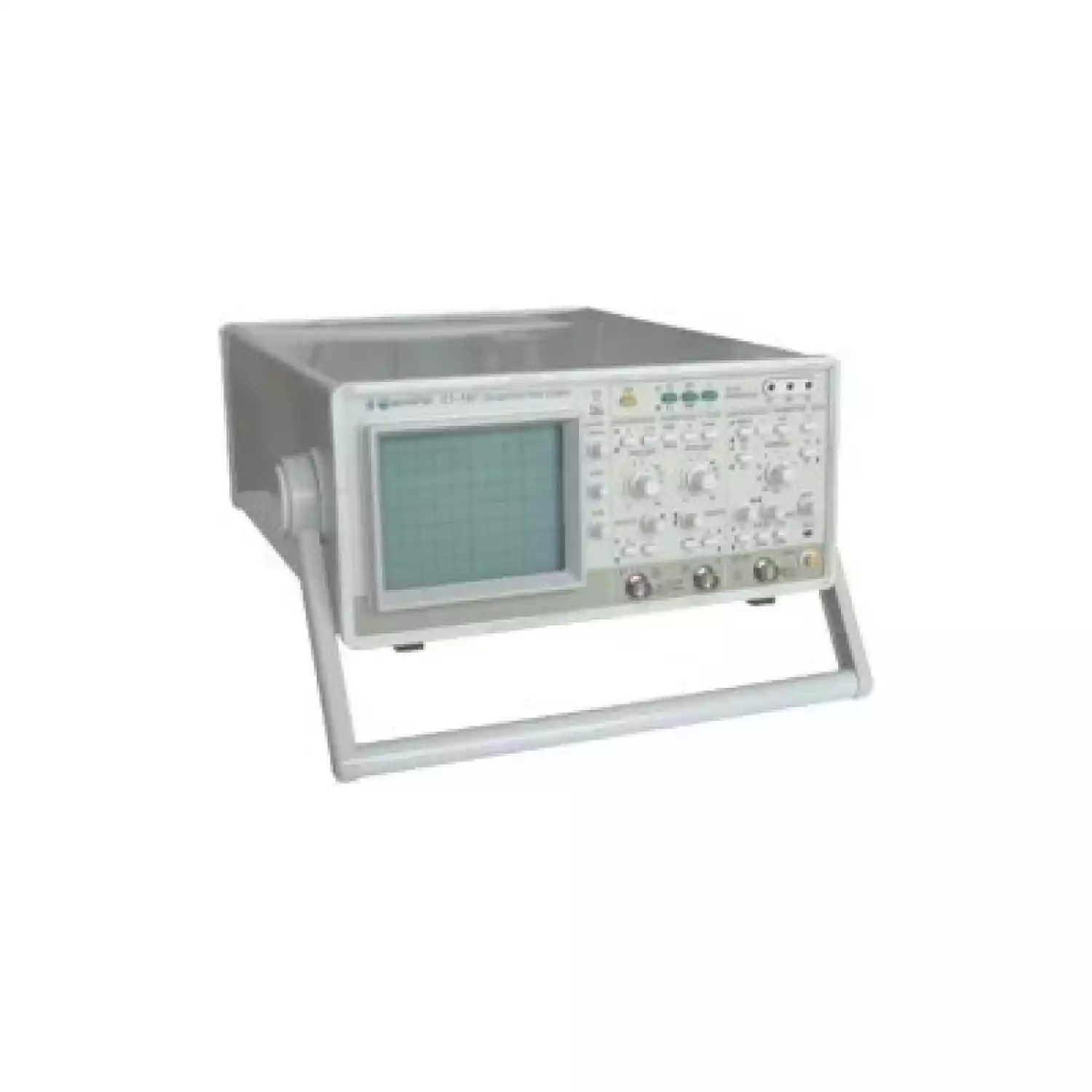

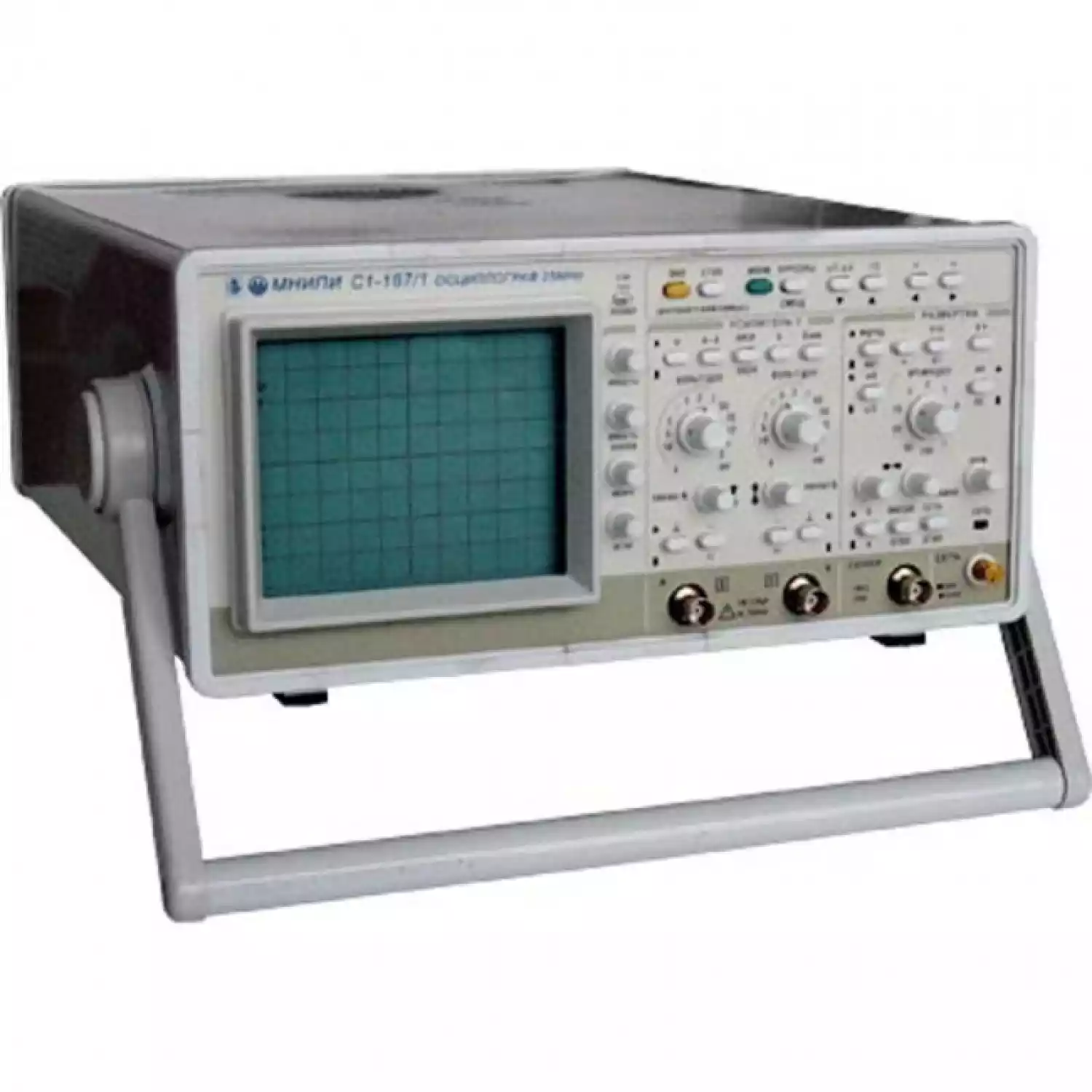

С1-167/2 - аналоговый осциллограф, предназначен для исследования периодических электрических сигналов путем визуального наблюдения и измерения их амплитудных и временных параметров по шкале экрана ЭЛТ в полосе частот 0 - 25 МГц со встроенным мультиметром, измеряющим напряжение и силу постоянного тока, среднее квадратическое значение напряжения и силы переменного тока, электрическое сопротивление постоянному току.
Осциллограф-мультиметр С1-167/2 может применяться при измерении электрических сигналов в лабораторных и цеховых условиях эксплуатации.
Вертикальное отклонение | |
Число каналов | 2 |
Полоса пропускания: | 0 - 25 мГц |
Коэффициенты отклонения | 2 мВ/дел-10 В/дел (шаг 1-2-5) |
Погрешность установки | ±3 % |
Время нарастания ПХ | ≤ 14 нс |
Входной импеданс | 1 МОм/232 пФ, (10 МОм/12 пФ с делителем 1:10 ) |
Входное напряжение:
с открытым входом с закрытым входом с делителем 1:10 |
≤110 ≤110 ≤250 |
Режимы по вертикали: Канал А, канал Б, канал Б инвертированный, каналы А и Б прерывисто/поочерёдно, суммирование каналов |
|
Горизонтальное отклонение | |
Коэффициенты развёртки | 100 нсек/дел-0,2 сек/дел (шаг 1-2-5) |
Погрешность установки | ±4 %, с растяжкой ±5 % |
Растяжка развёртки | x 10 |
Режимы развёртки | автоколебательный, ждущий |
Синхронизация | |
Источники | канал А, канал Б, сеть, внешний |
Внешняя синхронизация | 25 МГц; 0,2 - 10 В (1МОм/25пФ) |
Режим X-Y: Наличие режима X-Y в полосе 20 Гц-1 МГц, коэфициенты отклонения 2 мВ/дел - 10 В/дел ±10 %) |
|
Общие характеристики | |
Встроенный калибратор | "меандр" (1000±10) Гц, (0,6±0,006) В |
Размер экрана | 80x100 мм |
Питание | 230 В ±10%, 50 Гц |
Потребляемая мощность | 90 В · А |
Габаритные размеры (HxWxD) | 130x300x385 мм |
Масса | 8 кг |
Мультиметр | |
Напряжение постоянного тока | |
Диапазон измерений | 1 мВ - 500 В |
Пределы измерений | 2, 20, 200, 500 В |
Погрешность измерений | 0,1 % |
Напряжение переменного тока | |
Диапазон измерений | 1 мВ - 500 В |
Пределы измерений | 2, 20, 200, 500 В |
Погрешность измерений | 0,25 % |
Диапазон частот | 40 Гц - 100 КГц |
Постоянный ток | |
Диапазон измерений | 1 мА - 2000 мА |
Пределы измерений | 2000 мА |
Погрешность измерений | 0,25 % |
Переменный ток | |
Диапазон измерений | 1 мА - 2000 мА |
Пределы измерений | 2000 мА |
Погрешность измерений | 0,5 % |
Диапазон частот | 40 Гц - 5 КГц |
Сопротивление | |
Диапазон измерений | 1 Ом - 2 МОм |
Пределы измерений | 2, 20, 200, 2000 кОм |
Погрешность измерений | 0,2 % |
Общие характеристики | |
Выбор поддиапазона | Автоматический |
Индикатор | СИД 3,5 разряда |
