Тип оборудования: Цифровой осциллограф
Производитель: Rigol
Модель: DS8034-R
Гарантия: 1 год

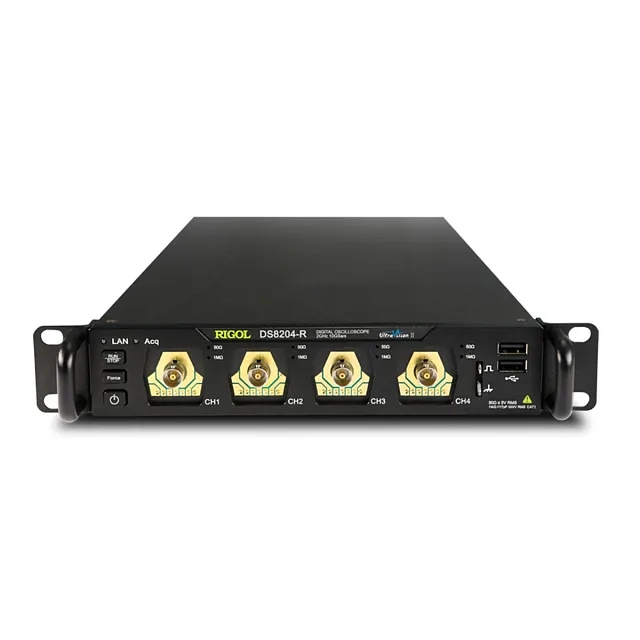

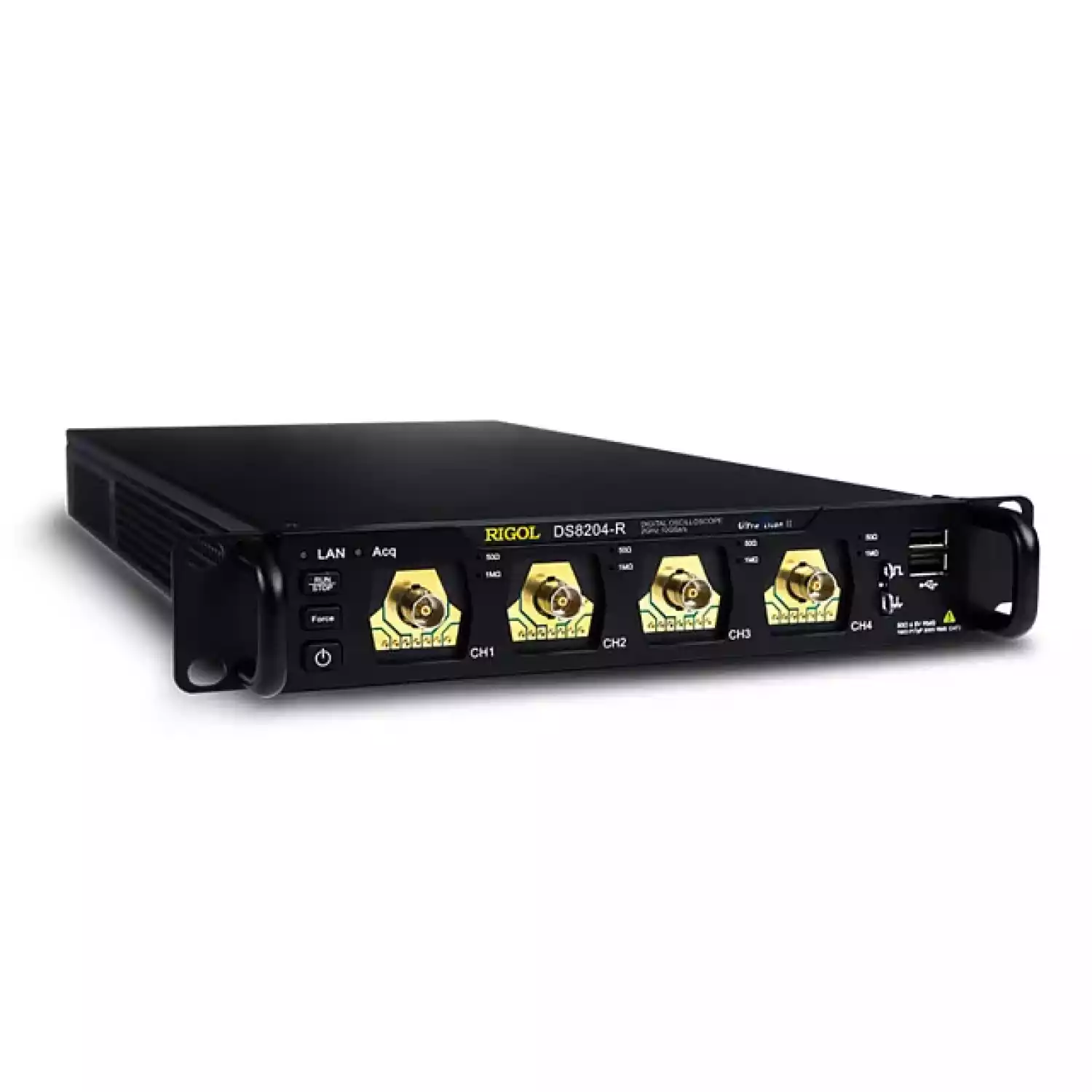

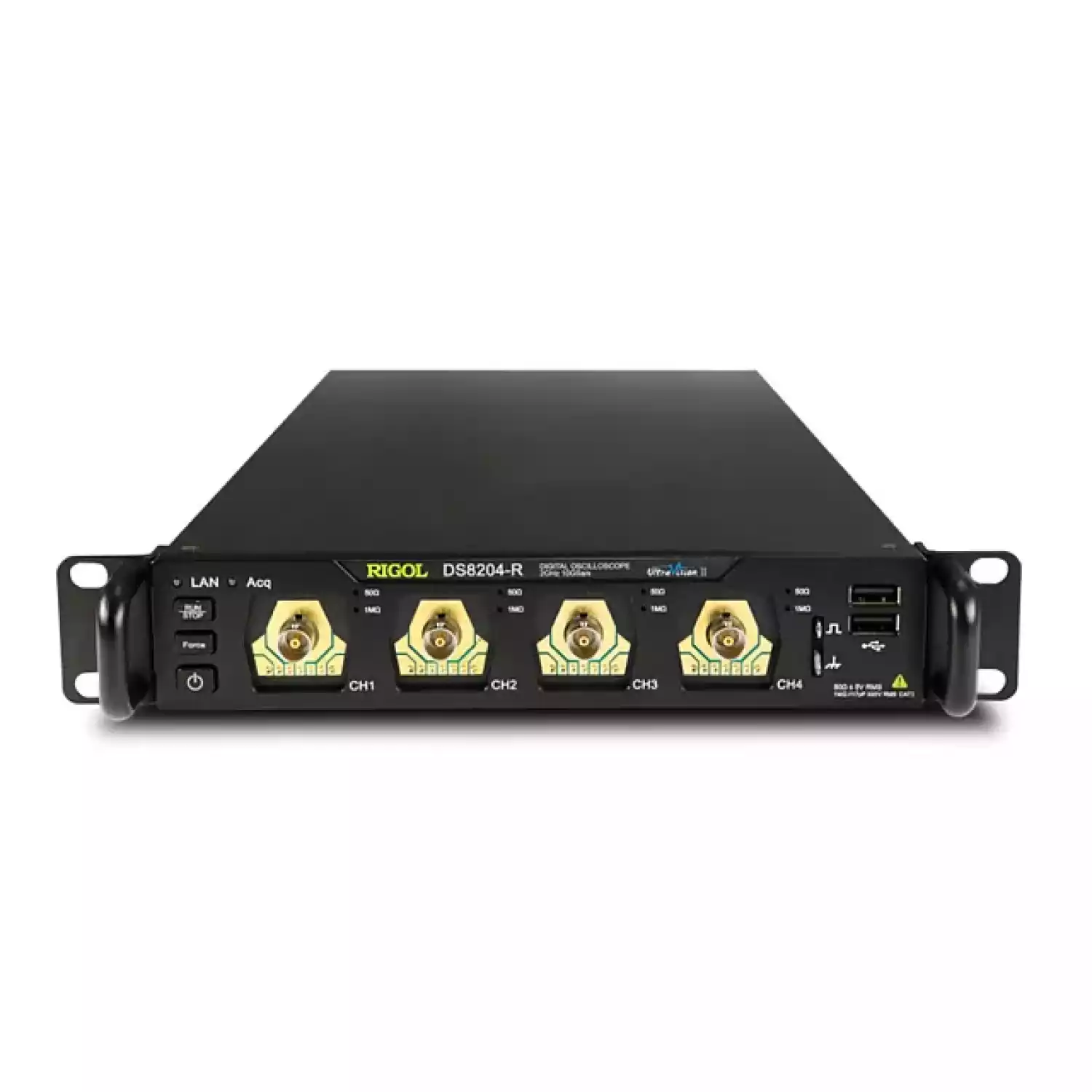

Описание осциллографа DS8034-R:
Цифровой осциллограф Rigol DS8034-R может объединять в одном корпусе до шести измерительных приборов: цифровой осциллограф, одноканальный генератор сигналов, анализатор спектра, цифровой вольтметр, 6-разрядный частотомер, анализатор протоколов. Такая широкая функциональность достигается путём установки дополнительных опций, что позволяет применять осциллограф Rigol DS8034-R для решения широкого круга измерительных задач.

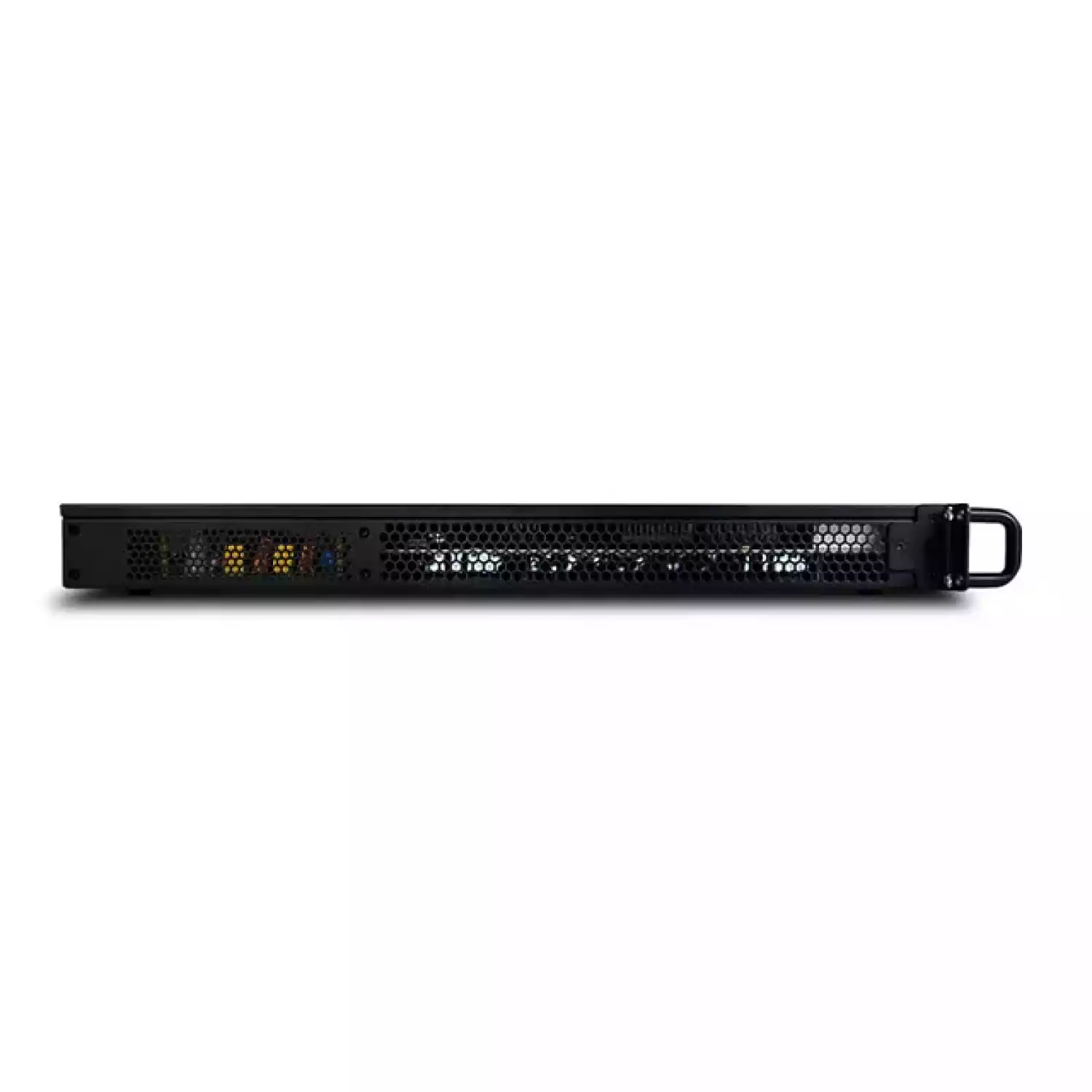

Осциллограф Rigol DS8034-R выполнен в компактном низкопрофильном корпусе, что позволяет устанавливать его в монтажные стойки. Благодаря встроенной системе синхронизации и тактирования, используя специальные устройства синхронизации, до 128 осциллографов Rigol DS8034-R могут быть объединены в единый измерительный комплекс, что позволяет обеспечить до 512 измерительных аналоговых каналов.
В цифровом осциллографе Rigol DS8034-R используется новейшая разработка компании Rigol - процессор "Phoenix", что обеспечивает частоту дискретизации в реальном времени до 10 Гвыб/с, а технология UltraVision 2 позволяет увеличить размер глубины записи до 500 М точек, скорость захвата осциллограмм до 600000 осц/с, а максимальный размер кадров при анализе осциллограмм - до 450000. Кроме того, доступны опции анализа источников питания, измерения джиттера и анализа глазковых диаграмм.
Отличительной чертой цифровых осциллографов Rigol DS8034-R является возможность работы при низких температурах до -40°С.
Технические характеристики DS8034-R:
Система запуска:
| Источник запуска | аналоговые каналы (CH1 ~ CH4), внешний запуск, по сети | ||||||
| Режим запуска | Авто, обычный, одиночный | ||||||
| Тип связи | AC, DC, ФВЧ (75 кГц), ФНЧ (75 кГц) | ||||||
| Шумовая режекция | Вкл / Выкл | ||||||
| Блокировка уровня запуска | 8 нс ~ 10 с | ||||||
| Полоса запуска | Внутренний | аналоговая полоса осциллографа | |||||
| Внешний | 200 МГц | ||||||
| Чувствительность триггера | Внутренний | 1 дел.: <10 > 0,6 дел.: 10 мВ/дел ~ 19,8 мВ/дел 0,4 дел.: 20 мВ/дел ~ 49,5 мВ/дел 0,35 дел.: ≥ 50 мВ/дел |
|||||
| Внешний | DC ~ 100 МГц: 200 мВпп 100 МГц ~ 200 МГц: 500 мВпп |
||||||
| Внешний запуск | Входной импеданс | 50 Ом ± 1%, SMA разъем | |||||
| Макс. входное напряжение | ≤ 5 В скз | ||||||
| Джиттер триггера (тип.) | < > | ||||||
| Задержка запуска между приборами | ±100 пс скз джиттер, 150 пс задержка общая задержка между приборами ≤350 пс скз (макс.≤500 пс) |
||||||
| Диапазон уровня запуска | Внутренний | ±5 делений от центра экрана | |||||
| Внешний | ±5 В | ||||||
| Сеть | фикс. 50% | ||||||
| Зональный триггер | Установка | нарисованная вручную область на экране | |||||
| Условие запуска | пересекается "Intersect" или не пересекается "Not Intersect" | ||||||
| Источник запуска | аналоговые каналы (CH1 ~ CH4) | ||||||
| Типы запуска | Штатно: запуск по фронту, длительности импульса, скорости нарастания, видео, шаблону, длительности события, истечению времени, ранту, окну, задержке, установке / удержанию и N фронту Опционально: RS-232, UART, I²C, SPI, CAN, FlexRay, LIN, I²S, и MIL-STD-1553 |
||||||
| Запуск по фронту | Тип фронта | нарастающий, спадающий, нарастающий & спадающий | |||||
| Источник запуска | аналоговые каналы (CH1 ~ CH4), внешний, сеть | ||||||
| Запуск по длительности импульса | Условие запуска | положительная полярность импульса: >, <, > отрицательная полярность импульса: >, <, > |
|||||
| Источник запуска | аналоговые каналы (CH1 ~ CH4) | ||||||
| Запуск по скорости нарастания | Условие запуска | положительная или отрицательная полярность: >, <, > | |||||
| Диапазон установок | 800 пс ~ 10 с | ||||||
| Источник запуска | аналоговые каналы (CH1 ~ CH4) | ||||||
| Запуск по видеосигналу | Система | NTSC, PAL и SECAM | |||||
| Стандарт | 480p/60Hz, 576p/50Hz, 720p/60Hz, 720p/50Hz, 720p/30Hz, 720p/25Hz, 720p/24Hz, 1080p/60Hz, 1080p/50Hz, 1080p/30Hz, 1080p/25Hz, 1080p/24Hz, 1080i/60Hz, 1080i/50Hz | ||||||
| Источник запуска | аналоговые каналы (CH1 ~ CH4) | ||||||
| Запуск по шаблону | Установка шаблона | H, L, X, нарастающий фронт, спадающий фронт | |||||
| Источник запуска | аналоговые каналы (CH1 ~ CH4) | ||||||
| Запуск по длительности события | Установка | H, L, X | |||||
| Условие запуска | >, <, >, вне интервала >< | ||||||
| Источник запуска | аналоговые каналы (CH1 ~ CH4) | ||||||
| Запуск по истечении времени (TimeOut) | Тип фронта | нарастающий, спадающий, нарастающий & спадающий | |||||
| Время | 16 нс ~ 10 с | ||||||
| Источник запуска | аналоговые каналы (CH1 ~ CH4) | ||||||
| Запуск по ранту | Условие | прохождение через заданный уровень | |||||
| Источник запуска | аналоговые каналы (CH1 ~ CH4) | ||||||
| Запуск по окну | Тип фронта | нарастающий, спадающий | |||||
| Позиция запуска | вход, выход, время | ||||||
| Источник запуска | аналоговые каналы (CH1 ~ CH4) | ||||||
| Запуск по задержке | Фронт | нарастающий, спадающий | |||||
| Условие задержки | >, <, >, вне интервала >< | ||||||
| Источник запуска | аналоговые каналы (CH1 ~ CH4) | ||||||
| Запуск Установка / Удержание | Фронт | нарастающий, спадающий | |||||
| Установка времени | 16 нс ~ 10 с | ||||||
| Запуск по N фронту | Тип фронта | нарастающий, спадающий | |||||
| Источник запуска | аналоговые каналы (CH1 ~ CH4) | ||||||
| Запуск Установка / Удержание (Setup/Hold) | Установка | H, L | |||||
| Условие | < | ||||||
| Время установки/удержания | 8 нс ~ 1 с | ||||||
| Источник запуска | аналоговые каналы (CH1 ~ CH4) | ||||||
| RS-232 / UART запуск (опция DS8000-R-COMP) |
Условие запуска | Start, Error, Check Error, Data | |||||
| Скорость | до 20 Мбит/сек | ||||||
| Источник запуска | аналоговые каналы (CH1 ~ CH4) | ||||||
| I²C запуск (опция DS8000-R-EMBD) |
Условие запуска | Start, Restart, Stop, Missing Ack, Address, Data, Address & Data | |||||
| Разрядность адреса | 7 бит, 8 бит, 10 бит | ||||||
| Длина | 1 ~ 5 байт | ||||||
| Источник запуска | аналоговые каналы (CH1 ~ CH4) | ||||||
| SPI запуск (опция DS8000-R-EMBD) |
Условие запуска | CS, TimeOut | |||||
| Разрядностья | 4 бит ~ 32 бит | ||||||
| Источник запуска | аналоговые каналы (CH1 ~ CH4) | ||||||
| CAN запуск (опция DS8000-R-AUTO) |
Условие запуска | начало фрейма, конец фрейма, Remote ID, Overload, Frame ID, Frame Data, Data&ID, Frame Error, Answer Error, Check Error, Format Error, Random | |||||
| Тип сигнала | CAN_H, CAN_L, TX/RX, DIFF | ||||||
| Скорость | до 5 Мбит/с | ||||||
| Источник запуска | аналоговые каналы (CH1 ~ CH4) | ||||||
| FlexRay запуск (опция DS8000-R-FLEY) |
Условие запуска | Позиция (TSS End, FSS_BSS End, FES End, DTS End); фрейм (Invalid, Syn, Start , All); символ (CAS/MTS, WUS); ошибка (Head CRC Err, Tail CRC Err, Decode Err, Random Err). | |||||
| Скорость | до 10 Мбит/сек | ||||||
| Источник запуска | аналоговые каналы (CH1 ~ CH4) | ||||||
| LIN запуск (опция DS8000-R-AUTO) |
Условие запуска | Sync, ID, Data, Data&ID, Wakeup, Sleep, Error | |||||
| Скорость | до 20 Мбит/сек | ||||||
| Источник запуска | аналоговые каналы (CH1 ~ CH4) | ||||||
| I²S запуск (опция DS8000-R-AUDIO) |
Тип канала | левый, правый, левый и правый | |||||
| Условие сравнения | ＝, ≠, ＞, ＜, ＜＞, ＞＜ | ||||||
| Режимы | I²S, LJ, RJ | ||||||
| Источник запуска | аналоговые каналы (CH1 ~ CH4) | ||||||
| MIL-STD-1553 запуск (опция DS8000-R-AERO) |
Условие запуска | Data Sync, Cmd/Status Sync, All Sync, Data, RTA, RTA+11 bit, Error (ошибка синхронизации и ошибка четности) | |||||
| Источник запуска | аналоговые каналы (CH1 ~ CH4) | ||||||
Генератор сигналов (опция DS8000-R-AWG):
| Количество каналов | 1 | |||
| Частота дискретизации | 200 Мвыб/с | |||
| Вертикальное разрешение | 14 бит | |||
| Максимальная частота | 25 МГц | |||
| Стандартные формы | синусоидальный, прямоугольный, пилообразный, импульсный, постоянное напряжение DC, шумовой | |||
| Встроенные формы | sin(x)/x, экспоненциальное нарастание и спад, функция Гаусса, функция Лоренца, гаверсинус | |||
| Синусоидальный сигнал | Диапазон | 100 мГц...25 МГц | ||
| Неравномерность | ±0,5 дБ (относительно 1 кГц) | |||
| Гармонические искажения | -40 дБн | |||
| Негармонические искажения | -40 дБн | |||
| Коэффициент гармоник | 1% | |||
| Отношение сигнал / шум | 40 дБ | |||
| Прямоугольный / Импульсный сигнал | Диапазон прямоугольного сигнала |
100 мГц...15 МГц | ||
| Диапазон импульсного сигнала |
100 мГц...1 МГц | |||
| Время нарастания / спада | < > | |||
| Выброс | < > | |||
| Коэффициент заполнения | 50% фикс. - прямоугольный сигнал 10%...90% - импульсный сигнал |
|||
| Разрешение коэффициента заполнения | 0,5% или 5 нс, что больше | |||
| Минимальная длительность импульса | 20 нс | |||
| Разрешение длительности импульса | 5 нс | |||
| Джиттер | 5 нс | |||
| Пилообразный сигнал | Диапазон | 100 мГц...100 кГц | ||
| Линейность | 1% | |||
| Симметрия | 1%...100% | |||
| Шумовой сигнал | Полоса | >25 МГц | ||
| Встроенные формы | Диапазон | 100 мГц...1 МГц | ||
| Произвольная форма | Диапазон | 100 мГц...10 МГц | ||
| Количество точек | 2...16 К точек | |||
| Дополнительные свойства | поддержка сохранения и загрузки форм | |||
| Частота | Точность | 100 ppm (<10 >10 кГц) | ||
| Разрешение | 100 мГц или 4 бит, что больше | |||
| Амплитуда | Уровень | 20 мВп-п ... 5 Вп-п (высокий импеданс) 10 мВп-п ... 2,5 Вп-п (50 Ом) |
||
| Разрешение | 100 мкВ или 3 бит, что больше | |||
| Точность (на частоте 1 кГц) | ±(2% уст. значения + 1 мкВ) | |||
| Смещение | Уровень | ±2,5 В (высокий импеданс) ±1,25 В (50 Ом) |
||
| Разрешение | 100 мкВ или 3 бит, что больше | |||
| Точность | ±(2%уст. значения + 5 мВ + 0,5% амплитуды) | |||
| Модуляция | Тип | АМ, ЧМ, ШИМ | ||
| АМ | Модулирующий сигнал: синусоидальный, прямоугольный, пила, шумовой Частота: 1 Гц ... 50 кГц Глубина модуляции: 0% ... 120% |
|||
| ЧМ | Модулирующий сигнал: синусоидальный, прямоугольный, пила, шумовой Частота: 1 Гц ... 50 кГц Смещение: 1 Гц... несущая частота |
|||
| ШИМ | Модулирующий сигнал: прямоугольный с 50% коэффициентом заполнения Частота: 1 Гц ... 50 кГц Частота скачка: 100 мГц... максимальная несущая частота |
|||
| Свипирование | Закон | линейный / логарифмический | ||
| Интервал свипирования | 1 мс ... 500 с | |||
| Частота | Внутри диапазона частот | |||
| Пачки импульсов | Режим | N циклов, непрерывный | ||
| Количество импульсов | 1 ... 1 000 000 | |||
| Период | 1 мкс ... 500 с | |||
| Задержка | 0...500 с | |||
| Источник запуска | внутренний, ручной | |||
Цифровой вольтметр:
| Источник | аналоговые каналы (CH1 ~ CH4) | |||
| Функция измерения | DC, AC+DC RMS, AC RMS | |||
| Разрешение | ACV/DCV: 3 бита | |||
| Режим измерения | диаграмма, превышение свыше 3 с | |||
Частотомер:
| Общие параметры | Источник | аналоговые каналы (CH1 ~ CH4), внешний | ||
| Разрешение | 6 бит, пользовательская | |||
| Максимальная частота | максимальная частота аналогового канала или 1,2 ГГц (что меньше) | |||
| Функция измерения | частота, период, счет ипульсов | |||
| Суммирование | Источник | 48-бит счетчика | ||
| Фронт | подсчет количества нарастающих фронтов | |||
| Временная база | внутренний источник опорной частоты | |||
Основные технические характеристики:
Энергонезавсисмая память:
| Формат сохранения | настройки | setup (*.stp) |
| изображения | image (*.png, *.bmp, *.tif, *.jpg) | |
| осциллограммы и данные | CSV waveform data (*.csv), binary waveform data (*.bin, *.wfm), list data (*.csv), reference waveform data (*.ref, *.csv, *.bin), arbitrary waveform data (*.arb) |
|
| Опорные осциллограммы | 10 осциллограмм | |

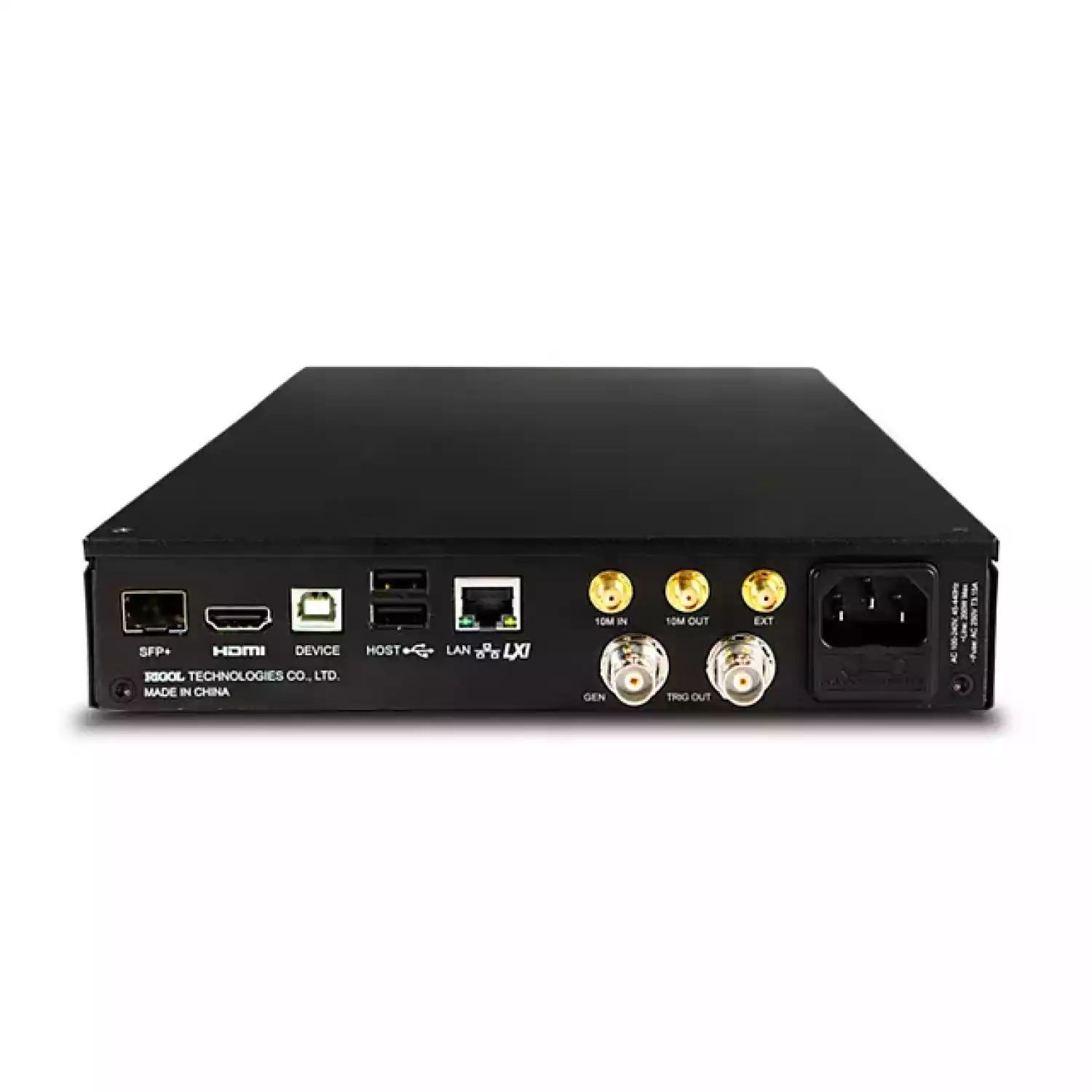

Порты ввода / вывода:
| USB 2.0 Hi-speed Host | 4 (2 на передней панели, 2 на задней панели) | |
| USB 2.0 Hi-speed Device | 1 на задней панели (совместимость с USBTMC) | |
| LAN | 1 на задней панели (10 / 100 / 1000-порт, поддержка LXI-C) | |
| GPIB | адаптер USB-GPIB (опция) | |
| SFP+ | 1 на задней панели, 10 Гбит | |
| WEB интерфейс | поддержка VNC Web | |
| HDMI видеовыход | 1 на задней панели (HDMI 1.4b, A plug) | |
| Aux Output комбинированный выход | Разъем | BNC на задней панели: Vo (H)≥2,5 В (открытый контур) ≥1,0 В (50 Ω - GND) Vo (L)≤0,7 В (на нагрузке) ≤4 мА; ≤0,25 В (50 Ω - GND) |
| Выход синхронизации (Trig Out) |
Импульсный сигнал синхронизации | |
| Выход "Годен / Не годен" (Pass / Fail) | Импульсный сигнал по событию (задание полярности, длительность 100 нс...10 мс) | |
| 10 M In/Out | Вход | SMA на задней панели: Импеданс 50 Ом Амплитуда 130 мВпп ~ 4.1 Впп (-10 дБм, 20 дБм) Частота 10 МГц ± 10 ppm |
| Выход | SMA на задней панели: Импеданс 50 Ом Амплитуда 1,5 Впп (синусоидальная форма) |
|
| Выход компенсации пробника | Частота | меандр 1 кГц |
| Амплитуда | 3 Вп-п | |
Питание:
| Напряжение | 100 ~ 240 В AC, 45 ~ 440 Гц |
| Потребляемая мощность | <200 > |
| Предохранитель | 3,15 A, T тип, 250 В |
Массо-габаритные параметры:
| Габаритные размеры | без ручек и креплений: 214 мм × 43 мм × 478 мм (Ш*В*Г) с ручками и креплениями: 268 мм × 43 мм × 499 мм (Ш*В*Г) |
| Вес | 3,6 кг без упаковки 7,1 кг с упаковкой |
| Установка в стойку | 1 U |
Комплект поставки цифрового осциллографа DS8034-R:
