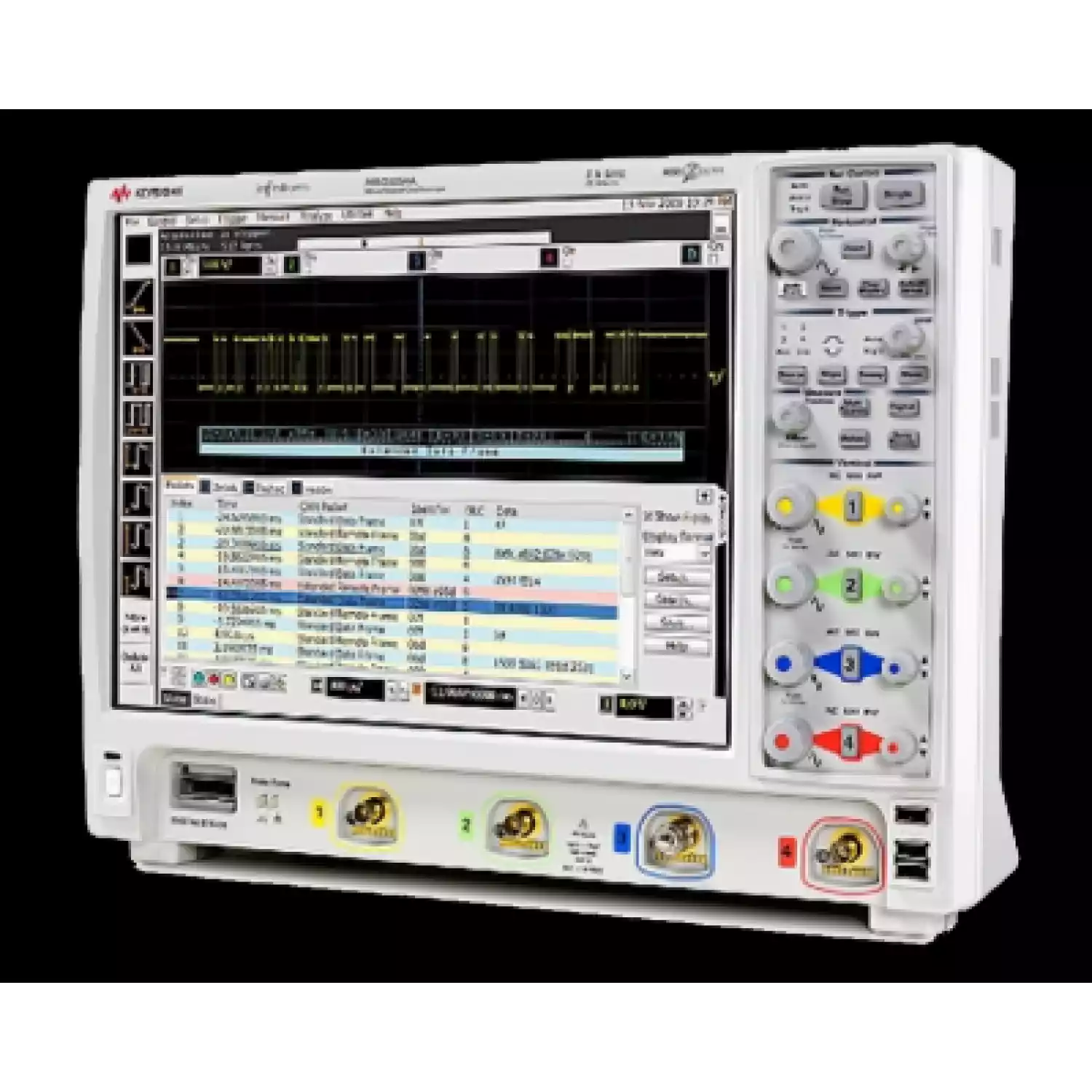

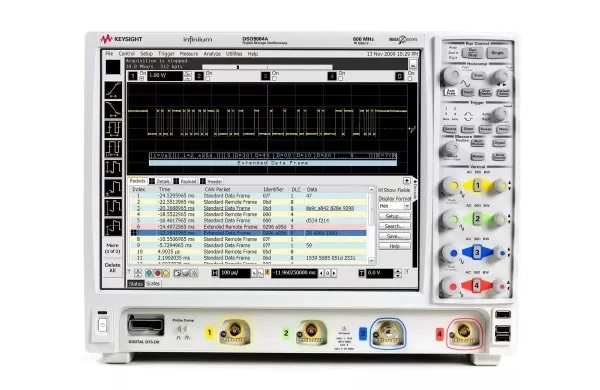

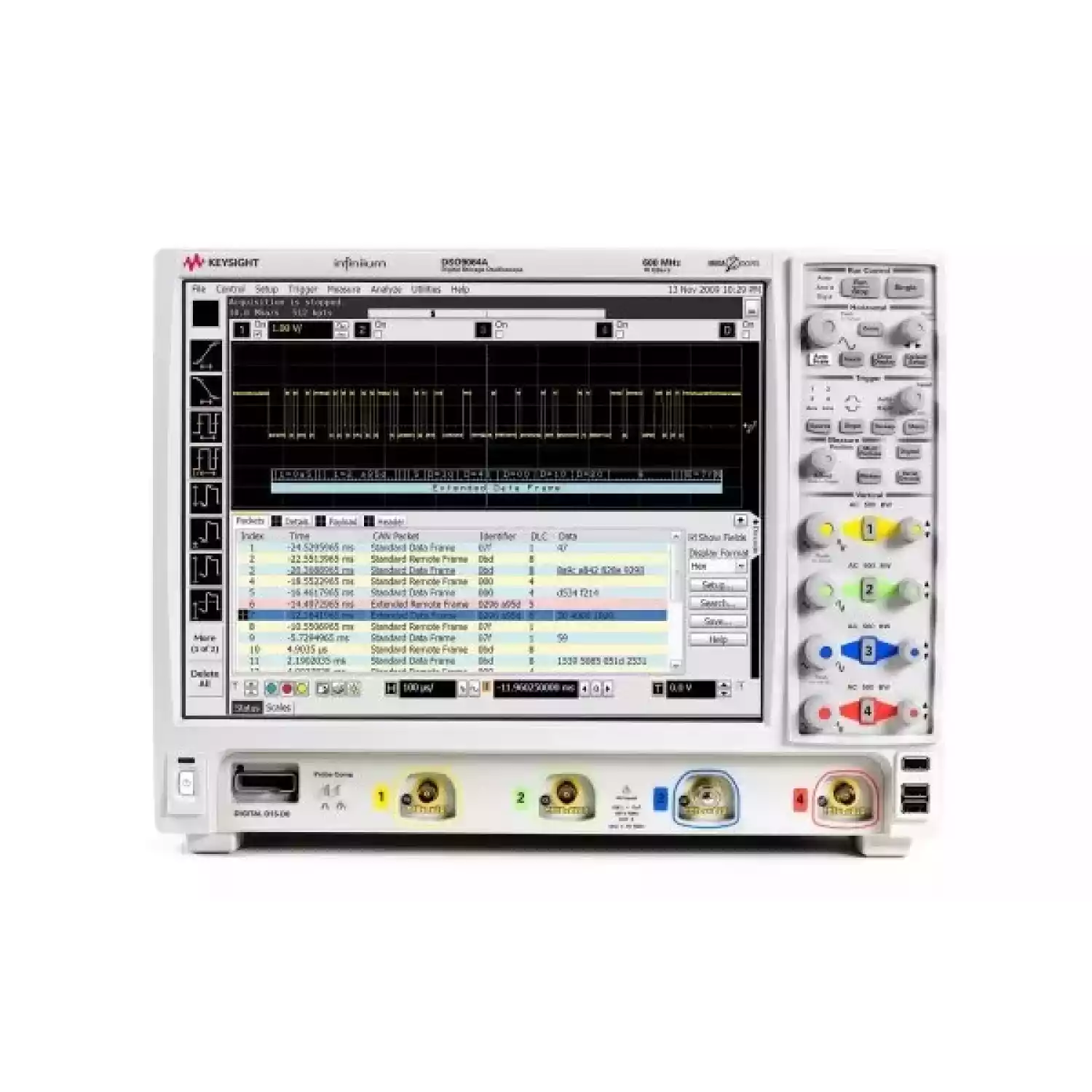

Цифровой осциллограф MSO9254A

Новые осциллографы Agilent серии 9000 расширяют возможности измерений.

Инженерам и техникам иногда бывает трудно предположить с какими проблемами придется столкнуться в ходе проведения тех или иных работ. Поэтому незаменимым является такой инструмент, который способен удовлетворить самые неожиданные нужды специалистов. Новые осциллографы серии 9000 фирмы Agilent как раз и относятся к такому классу приборов.

Три инструмента в одном: впечатляющие возможности осциллографа в сочетании со встроенной логикой и функциональностью анализа протокола позволяют анализировать аналоговые, цифровые и последовательные сигналы. Полосу пропускания и каналы прохождения сигналов можно в дальнейшем оптимизировать.

Программное обеспечение для дополнительной отладки и компилирования: понятная картинка на собственных настройках, включая RS-232/UART, IC/SPI, CAN, FlexRay, USB, PCIe™ 1.1, и DDR.
Оптимизация рабочего места: печатная плата с вертикальным монтажом позволяет сэкономить полезное пространство на рабочем столе. Данный осциллограф является самым узким в своем классе. В то же время он оборудован экраном 15' для удобного просмотра формы волны.

Технические данные MSO9254A

Параметры	Значения
Аналоговая полоса пропускания (–3 дБ)	2,5 ГГц
Время нарастания и спада	10 - 90%: 142 пс 20 - 80%: 98 пс
Входные каналы	4 + 16
Входной импеданс	50 Ом ± 2.5%
Чувствительность	1 МОм: 1 мВ/дел. ÷ 5 В/дел. 50 Ом: 1 мВ/дел. ÷ 1 В/дел.
Характер связи на входе	1 MОм: AC (3.5 Гц), DC 50 Ом: DC
Разрешение по вертикали	8 бит, ≥ 12 бит с усреднением
Развязка между каналами	DC ÷ 50 MHz: 50 dB >50 MHz ÷ 1 GHz: 40 dB >1 GHz ÷ 4 GHz: 25 dB
Погрешность коэффициента усиления постоянного напряжения	± 2% от полной шкалы при шкале полного разрешения канала
Максимальное входное напряжение	1 MОм: 150В RMS или DC, CAT I ± 250 В (DC + AC) в AC соединение 50 Ом: 5 Vrms
Погрешность установки смещения	± (1,25% от смещения в канале + 1% от полной шкалы + 1 мВ)
Динамический диапазон	1 MОм: ± 8 деления от середины экрана 50 Ом: ± 8 деления от середины экрана
Погрешность измерения постоянного напряжения	Парный курсор: ± [(погрешность усиления DC) + (разрешение)] Одинарный курсор: ± [(погрешность усиления DC) + (погрешн. смещения) + (разрешение/2)]
Дисплей
Дисплей	Жидкокристаллический тонкопленочный цветной дисплей XGA TFT-LCD размером 15" по диагонали, с сенсорным экраном
Серая шкала яркости	64 уровня яркости
Разрешение	1024 точек по горизонтали х 768 точек по вертикали
Примечания	В области отображения осциллограмм можно поместить до 12 этикеток (до 100 символов каждая
Сетки	Одна, две или четыре сетки осциллограмм, каждая с разрешением 8 бит по вертикали
Стили отображения осциллограмм	Соединенные точки, точки, бесконечное послесвечение, бесконечное послесвечение с градацией цвета. До 64 уровней градации яркости осциллограмм.
Компьютерная система и периферийные устройства, порты ввода-вывода
Операционная система	Windows XP Pro®
Центральный процессор	Intel®Celeron™ M530 1.733 ГГц
Оперативная память компьютера	2 Гбайт
Дисководы	Внутренний жесткий диск ≥ 250 Гбайт Дополнительный съемный жесткий диск (опция) Дополнительный внешний USB дисковод DVD-RW (опция)
Периферийные устройства	Прилагается оптическая мышь USB, компактная клавиатура USB. Все модели поддерживают любые совместимые с Windows устройства ввода с последовательным интерфейсом, PS/2 или USB
Типы файлов Данные осциллограмм (в скобках указан макс. размер памяти)	Сжатый внутренний формат (.wfm (2 х 108 точек)), значения, разделяемые запятой (.csv (109 точек)), раздельные значения (.tsv (109 точек)), обычный двоичный формат (.bin (5 х 108 точек)), файлы значений Y (*.txt (109 точек))
Графические файлы	BMP, PNG, TIFF, GIF или JPEG
Порты ввода-вывода
LAN	Соединитель RJ-45, поддерживает стандарты 10Base-T, 100Base-T и 1000Base-T). Обеспечивает возможность дистанционного Web-управления , передачи сообщений по электронной почте по запуску или по запросу, передачи данных и файлов, а также сетевую печать
RS-232 (последовательный порт)	СОМ1, поддержка принтера и печатающего устройства
Параллельный порт	Порт принтера
PS/2	Два порта. Поддерживают манипуляторы и устройства ввода.
USB 2.0 hi-speed (host)	Три порта USB 2.0 hi-speed (host) на передней панели и два порта USB 2.0 hi-speed (host) на задней панели
Видеовыход для второго монитора	15-контактный соединитель XGA (1024 х 768), полноцветный выход отображения осциллограмм или видеовыход для второго монитора
Соответствие стандарту LXI	Функциональный класс С
Общие технические характеристики
Температура	При эксплуатации: 5°С ÷ +40°С; при хранении: –40°С ÷ +70°С
Относительная влажность	При эксплуатации: до 95% (без конденсации) при температуре +40°С; при хранении: до 90% при температуре +65°С
Высота над уровнем моря	При эксплуатации: до 4000 метров; при хранении: до 15300 метров
Вибрации	При эксплуатации: хаотичные вибрации 5 ÷ 500 Гц, 10 минут по каждой оси, 0,3 g(эфф.) при хранении: хаотичные вибрации 5 ÷ 500 Гц, 10 минут по каждой оси, 2,41 g(эфф.); резонансный поиск 5 ÷ 500 Гц, развертка синусоидального сигнала, скорость развертки 1 октава/мин. (0,75 g), выдержка 5 минут на частоте резонанса при четырех резонансах по каждой оси
Электропитание	375 Вт 100-120 В, 50/60/400 Гц 100-240 В, 50/60 Гц максимальная подводимая мощность
Масса	Нетто: 11,8 кг; в транспортной упаковке: 17,8 кг
Размеры (без ручки)	Высота 330 мм, ширина 430 мм, глубина 230 мм
