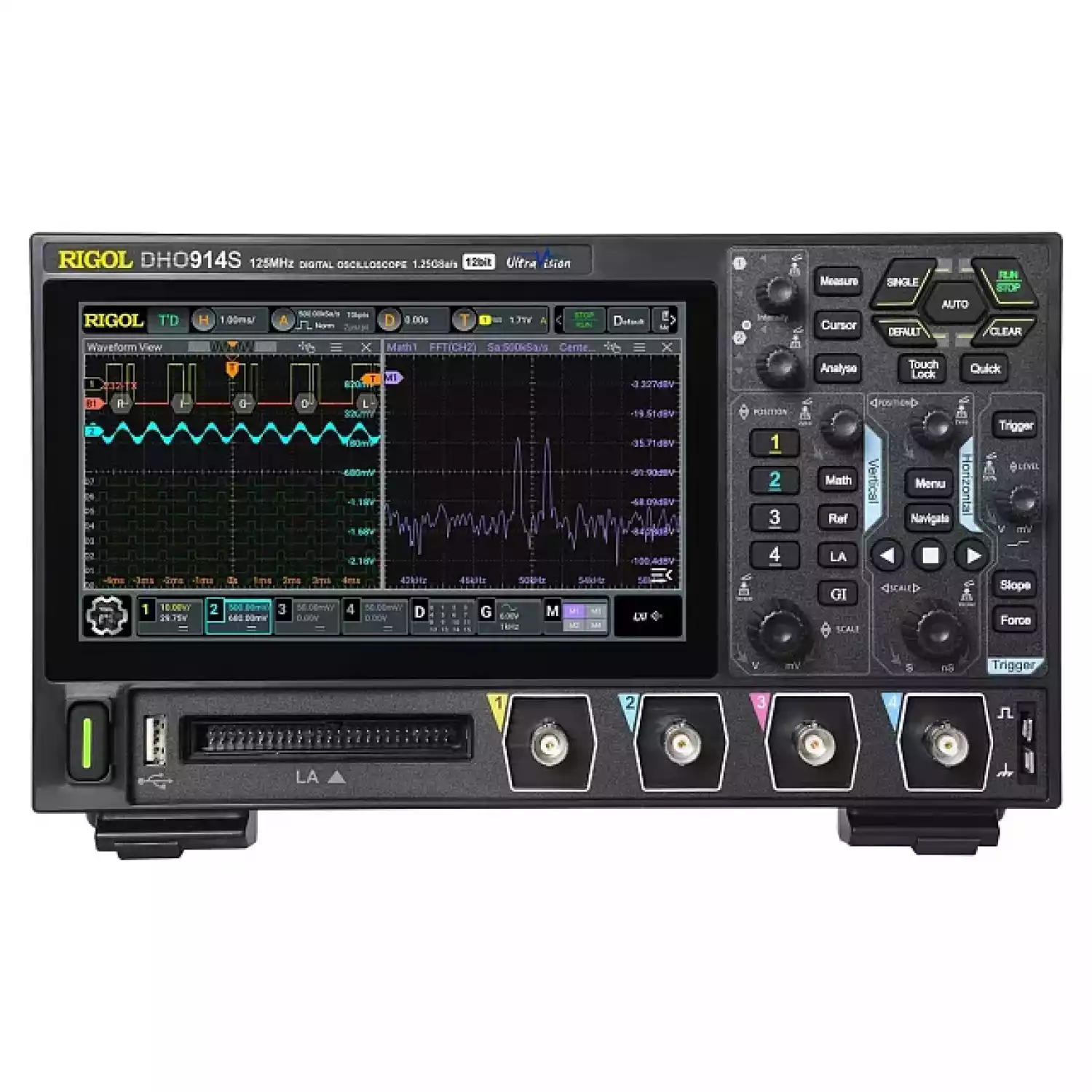

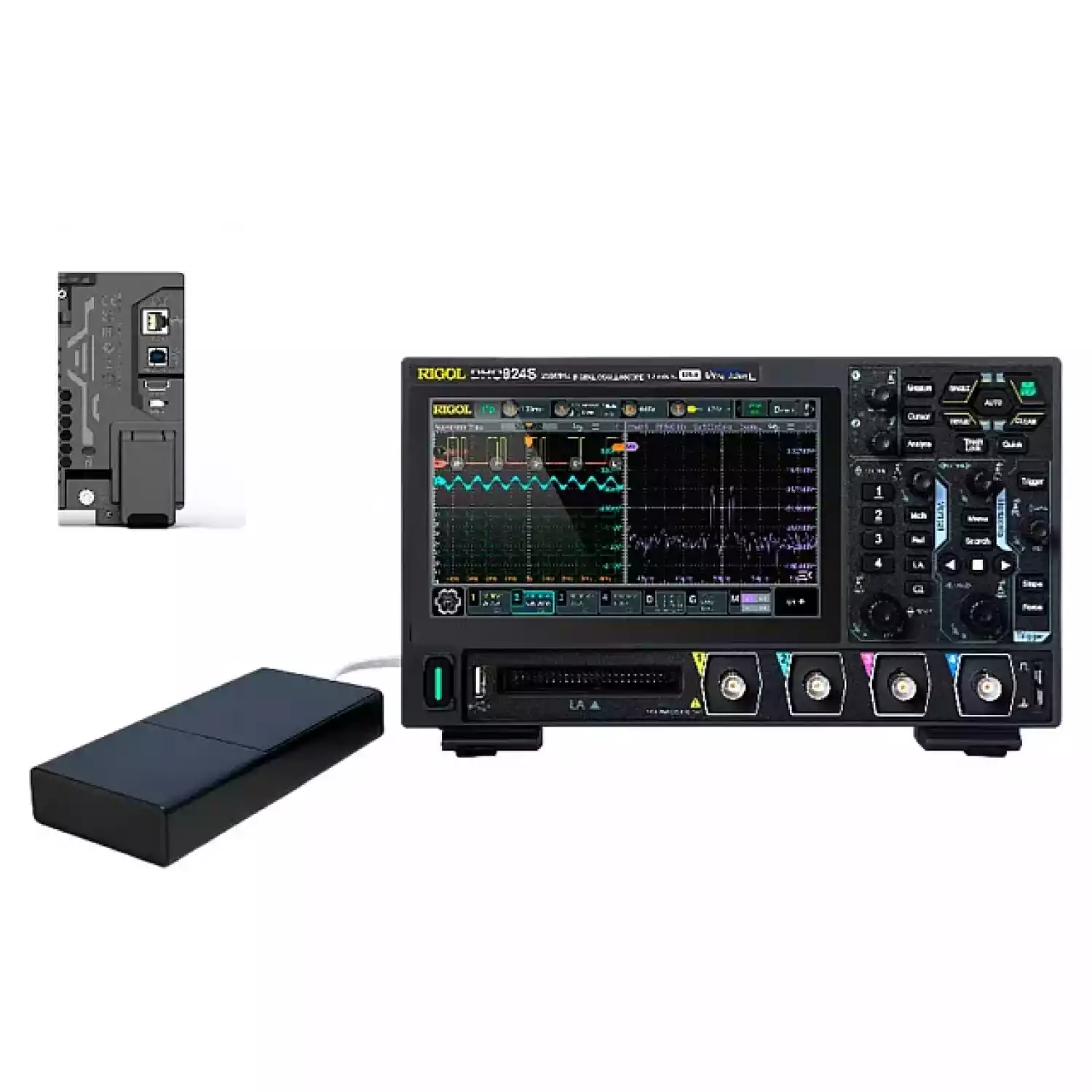

Цифровой осциллограф RIGOL DHO914S с полосой пропускания 125 МГц классифицируется производителем как лабораторное устройство базового уровня с улучшенными характеристиками, выделяясь среди приборов своего ценового диапазона от других брендов расширенными измерительными и аналитическими возможностями, а также удобством и гибкостью управления благодаря сенсорному дисплею. Компактный и легкий, он подходит как для стационарного, так и мобильного применения. Модель оснащена 4 аналоговыми каналами и 16 цифровыми входами, для задействования которых необходим опциональный логический пробник, и отличается от модификаций без индекса S наличием встроенного генератора сигналов.
Помимо стандартных осциллографических режимов, в цифровом осциллографе реализованы функции цифрового вольтметра и прецизионного частотомера, а также логического анализатора наиболее популярных протоколов. Встроенный одноканальный генератор на основе 14-битного ЦАП с частотным диапазоном до 25 МГц способен воспроизводить 6 стандартных функций и заданную пользователем форму, в том числе с наложением модуляции AM, FM или PM. Поддержка режима диаграммы Боде дает возможность автоматизировать исследование параметров объектов контроля, с определением их амплитудных и фазовых характеристик на разных частотах.
Традиционно для лабораторных приборов данного бренда, предусмотрена возможность дистанционного управления осциллографом по каналу LAN или USB.

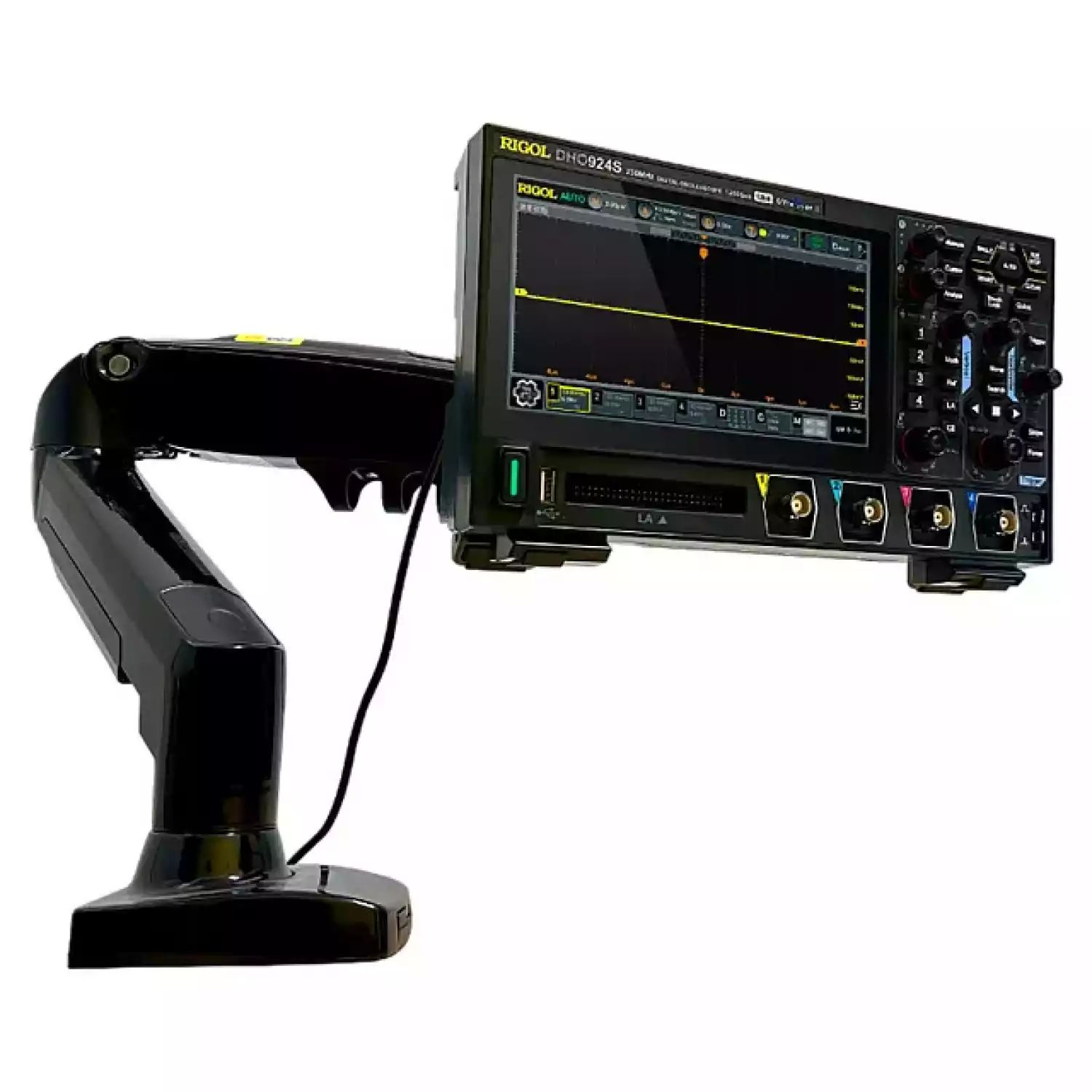

Благодаря плоской форме корпуса, толщиной меньше 8 см при сложенных ножках, осциллограф RIGOL DHO914S не загромождает рабочее место. Стандартный крепеж VESA позволяет размещать изделие с помощью соответствующего кронштейна на любой вертикальной поверхности либо фиксировать на шарнирной стойке.
Цифровой осциллограф RIGOL DHO914S с полосой пропускания 125 МГц классифицируется производителем как лабораторное устройство базового уровня с улучшенными характеристиками, выделяясь среди приборов своего ценового диапазона от других брендов расширенными измерительными и аналитическими возможностями, а также удобством и гибкостью управления благодаря сенсорному дисплею. Компактный и легкий, он подходит как для стационарного, так и мобильного применения. Модель оснащена 4 аналоговыми каналами и 16 цифровыми входами, для задействования которых необходим опциональный логический пробник, и отличается от модификаций без индекса S наличием встроенного генератора сигналов.

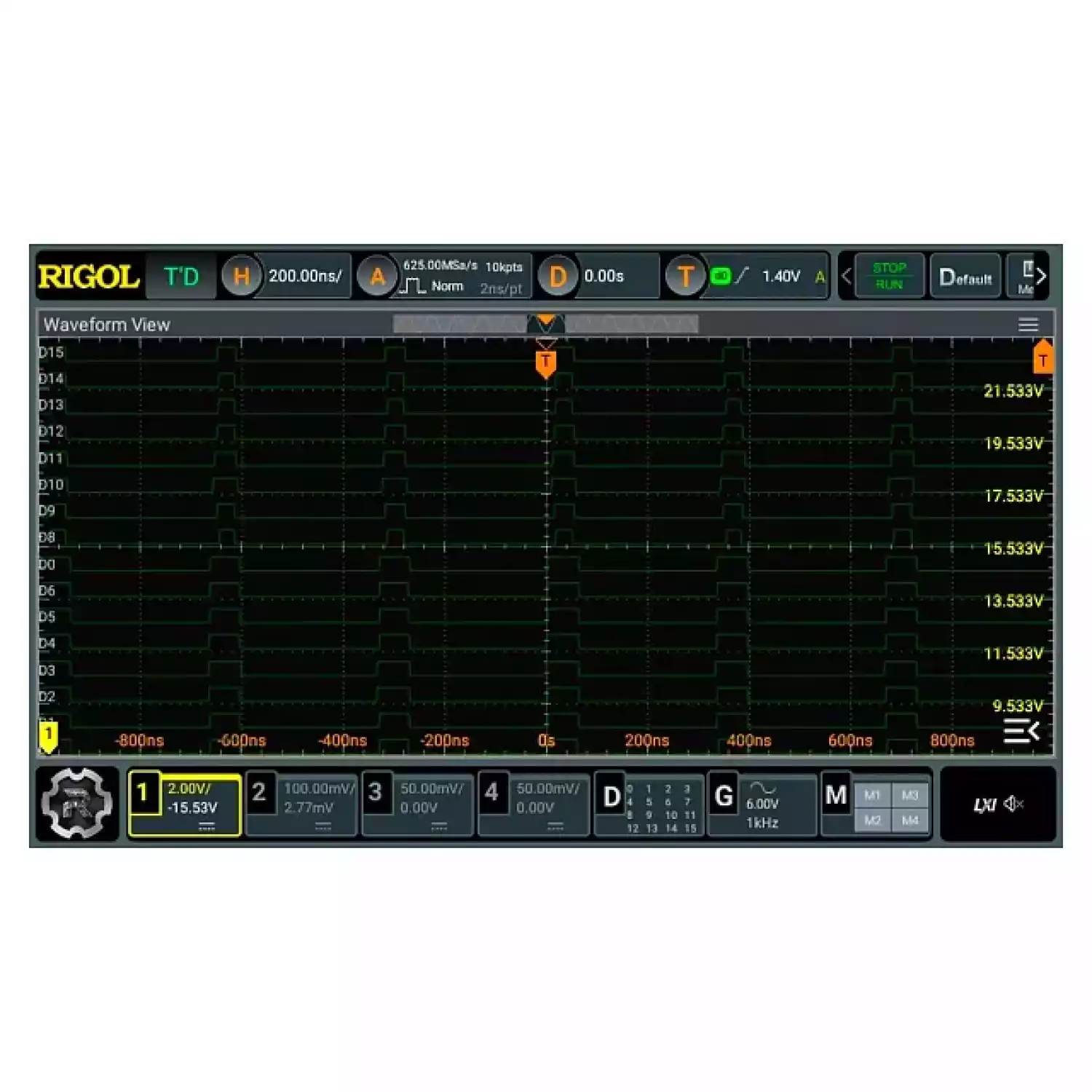

| Полоса пропускания (- 3дБ) Z вх. = 1 МОм | 125 МГц |
|---|---|
| Расчетное время нарастания (10%~90%, тип) | ≤ 2,8 нс |
| Количество входных каналов | 4 аналоговых входа 16 цифровых входов |
| Количество выходных каналов | 1 генератор сигналов произвольной формы |
| Режим выборки | выборка в реальном времени |
| Максимальная частота дискретизации | 1,25 Гвыб/с (1 канал) 625 Мвыб/с (2 канала) 312,5 Мвыб/с (4 канала) |
| Максимальная глубина памяти | 50 млн. точек (1 аналоговый канал) 25 млн. точек (2 аналоговых канала) 10 млн. точек (4 аналоговых канала) |
| Максимальная скорость захвата сигнала | 1 000 000 осц/с (Ultra Acquire Mode) 30 000 осц/с (Vector Mode) |
| Вертикальное разрешение | 12 бит |
| Аппаратная запись и воспроизведение сигналов в реальном времени | до 500 000 кадров (одноканальный режим) |
| Пиковый детектор | захват глитчей от 1,6 нс |
| Тип и размер дисплея | 7 дюймовый емкостный экран с функцией мультитач/управление жестами |
| Разрешение дисплея | 1024 х 600 пикселей |
| Система вертикального отклонения аналоговых каналов | |
| Входная связь | по постоянному току, переменному току или заземление |
| Входной импеданс | 1 МОм ± 1% |
| Входная емкость | 15 пФ ± 3 пФ |
| Коэффициент деления пробников | 0,001X, 0,002X, 0,005X, 0,01X, 0,02X, 0,05X, 0,1X, 0,2X, 0,5X, 1X, 2X, 5X, 10X, 20X, 50X, 100X, 200X, 500X, 1000X, 2000X, 5000X, 10000X, 20000X и 50000X |
| Максимальное входное напряжение: | CAT I 300 Вскз или 400 Впик (DC+ В пик) |
| Чувствительность по вертикали: | от 200 мкВ/дел до 10 В/дел |
| Диапазон смещения по постоянному току: | ± 0,5 В (< 500 мкВ/дел) ± 1 В (≥ 500 мкВ/дел, ≤ 65 мВ/дел) ± 8 В (> 65 мВ/дел, ≤ 270 мВ/дел) ± 20 В (> 270 мВ/дел, ≤ 2,75 В/дел) ± 100 В (> 2,75 В/дел, < 10 В/дел) |
| Динамический диапазон | ± 4 деления (12 бит) |
| Ограничение полосы пропускания | 20 МГц, полная полоса пропускания, выбор своего значения для каждого канала |
| Относительная погрешность усиления по постоянному току | ± 1% от всей шкалы при > 5 мВ/дел ± 2% от всей шкалы при ≤ 5 мВ/дел |
| Точность смещения по постоянному току | ≤200 мВ/дел (±0,1 дел ±2 мВ ± 1,5 % смещения) >200 мВ/дел (±0,1 дел ±2 мВ ± 1,0 % смещения) |
| Изоляция/развязка между каналами | ≥100:1 |
| Напряжение пробоя статическим напряжением ESD | ±8 кВ (на BNC входе) |
| Система вертикального отклонения цифровых каналов | |
| Количество каналов | 16 (D0-D7, D8-D15) |
| Диапазон пороговых уровней | ±15,0 В, с шагом 10 мВ |
| Точность установки порогового уровня | ± (100,00 мВ + 3% от установленного уровня) |
| Варианты установки порогового уровня | TTL(1,4 В), CMOS 5.0 (2,5 В), CMOS 3.3 (1,65 В), CMOS 2.5 (1,25 В), CMOS 1.8 (0,9 В), ECL (-1,3 В), PECL (3,7 В), LVDS (1,2 В), 0,0 В, определяемый пользователем порог (для одного канала) |
| Максимальное входное напряжение | ± 40 В пик CAT I; переходное перенапряжение 800 В пик |
| Максимальный входной динамический диапазон | ±10 В + порог |
| Минимальный размах входного напряжения | 500 мВ пик-пик |
| Входной импеданс | 101 кОм |
| Емкостная нагрузка пробника | 8 пФ |
| Разрешение по вертикали | 1 бит |
| Горизонтальная развертка аналоговых каналов | |
| Диапазон временной развертки | от 2 нс/дел до 500 с/дел точная настройка |
| Разрешение по времени | 100 пс |
| Погрешность частоты опорного генератора | ± 25 х 10-6 ± 5 х 10-6/год |
| Диапазон задержки развертки по времени | перед запуском -5 дел. после запуска 1 с или 100 дел (большее из значений) |
| Диапазон временной точности | ± (погрешность временной развертки х показание) ± (0,001 x ширина экрана) ± 20 пс |
| Диапазон межканальной коррекции смещения | ± 100 нс ± 1 пс |
| Межканальное время задержки (тип) | ≤ 2 нс |
| Горизонтальная развертка | YT по умолчанию XY каналы 1/2/3/4 SCAN ≥ 200 мс/дел ROLL ≥ 50 мс/дел |
| Горизонтальная развертка цифровых каналов | |
| Минимальная длительность детектируемого импульса | 5 нс |
| Максимальная входная частота | 200 МГц |
| Диапазон временного расхождения между каналами | ± 5 нс |
| Система захвата | |
| Максимальная частота дискретизации аналоговых каналов | 1,25 Гвыб/с (1 канал) 625 Мвыб/с (2 канала) 312,5 Гвыб/с (4 канала) |
| Максимальная глубина памяти для аналоговых каналов | 50 млн. точек (1 аналоговый канал) 25 млн. точек (2 аналоговых канала) 10 млн. точек (4 аналоговых канала) |
| Режимы захвата | обычный – по умолчанию |
| пиковый детектор – захват глитчей до 1,6 нс | |
| среднеквадратический детектор – 2, 4, 8, 16…65536 точек усреднения | |
| скорость захвата до 1 000 000 осц/с | |
| Система запуска/синхронизации | |
| Источник сигнала запуска | аналоговые каналы (1 – 4), цифровые каналы (D0-D15) |
| Режим запуска | автоматический, нормальный, одиночный |
| Диапазон удержания | От 8 нс до 10 с |
| Развязка триггера | DC (постоянный ток)brAC (переменный ток)brподавление частот до 120 кГц (только внутренний триггер)brподавление частот свыше 120 кГц (только внутренний триггер) |
| Подавление шума | увеличение задержки для схемы запуска (только внутренний триггер), вкл./выкл. |
| Полоса пропускания системы запуска | полоса пропускания аналоговых входов |
| Чувствительность системы запуска | внутренний запуск: 0,5 дел.: ≥50 мВ/делbr0,7 дел.: при вкл. подавлении шума |
| Диапазон установки порога срабатывания запуска | внутренний запуск: ± 4,5 делений от центра экрана |
| Типы запуска | по переднему фронту, по импульсу, по заднему фронту, по видео, запуск по шаблону, по длительности, по тайм-ауту, по ранту, по окну, по задержке, по настройке/удержанию, по N-му фронту, по RS232/UART, по I2C, по SPI, по CAN, по LIN |
| Поиск и навигация | |
| Виды поиска | по фронту, по импульсу |
| Источник | аналоговый канал |
| Копирование | копирование установок из системы поиска в систему синхронизации и обратно |
| Отображение результатов | таблица событий, может быть экспортирована во внешнюю/внутреннюю память |
| Навигация | навигация по времени: переход к полученным осциллограммам во временном порядке.brНавигация по событиям: использует клавиши навигации для прокрутки результатов поиска событий и перехода к указанному событию.brНавигация по кадрам: переход к указанному сегменту кадра в режиме UltraAcquire. |
| Измерения | ||
|---|---|---|
| Курсорные измерения | количество курсоров | 2 пары XY курсоров |
| ручной режим | девиация амплитуды между курсорами (ΔY) Девиация времени между курсорами (ΔX) Обратная величина ΔX (Гц) (1/ΔX) |
|
| режим отслеживания | фиксация оси Y для отслеживания напряжения точки сигнала оси X и значения времени Фиксация оси X для отслеживания напряжения точки сигнала оси Y и значения времени |
|
| автоматические измерения | отображение курсоров во время автоматических измерений | |
| XY измерения | измерение параметров напряжения соответствующих осциллограммы каналов в режиме временной развертки XY. X = канал 1, Y = канал 2 |
|
| Автоматические измерения | количество измерений | 41 тип измерений, с одновременным отображением до 10 измерений |
| источник измерений | аналоговые каналы 1-4, цифровые каналы D0-D15, Math1- Math4 | |
| диапазон измерений | основной (Main), с увеличением (ZOOM) | |
| все измерения | отображение до 33 измеренных параметров для текущего измеряемого канала, результаты измерений обновляются непрерывно, возможность смены измеряемого канала | |
| по вертикальной оси | V max, V min, V pp, V top, V base, V amp, V upper, V mid, V lower, V avg, V RMS, Per. V RMS, уровень искажений после фронта/спада импульса(Overshoot), уровень искажений перед фронтом/спадом импульса (Preshoot), площадь (Area), Period Area | |
| по горизонтальной оси | Period, Frequency, Rise Time, Fall Time, +Width, -Width, +Duty, -Duty, Positive Pulse Count, Negative Pulse Count, Rising Edge Count, Falling Edge Count, Tvmax, Tvmin, +Slew Rate, -Slew Rate | |
| другие | Delay(A↑-B↑), Delay(A↑-B↓), Delay(A↓-B↑), Delay(A↓-B↓), Phase(A↑-B↑), Phase(A↑-B↓), Phase(A↓-B↑), Phase(A↓-B↓) | |
| Математическая обработка сигналов | ||
| Количество отображаемых математических операций | 4 одновременно | |
| Операции | A+B, A-B, A×B, A/B, FFT, A&&B, A||B, A^B, !A, интегрирование, дифференцирование, извлечение квадратного корня, Lg, Ln, Exp, Abs, AX+B, ФНЧ, ФВЧ, ПФ, РФ | |
| Цветовая градация | применимо для БПФ | |
| Расширенное БПФ | длина записи | 1 Мвыб максимум |
| тип окна | прямоугольное, Блэкмана-Харриса, Хэннинга (по умолчанию), Хэмминга, с плоской вершиной, треугольное | |
| поиск пиков | до 15 пиков определяется порогом, установленным пользователем | |
| Анализ осциллограмм | |
|---|---|
| Запись сигналов | сохранение тестируемого сигнала в сегментах в соответствии с событиями триггера, т.е. сохранять все данные выборки сигнала в виде сегмента в ОЗУ для каждого события запуска. Максимальное количество сегментов: до 500 000 источник – любой аналоговый вход анализ - поддержка воспроизведения кадр за кадром, непрерывное воспроизведение, вычисление, измерение и декодирование осциллограмм |
| Тест «Годен/Не годен» | сравнение тестируемого сигнала с маской, определенной пользователем, чтобы предоставить результаты тестирования: количество успешных тестов, неудачных тестов и общее количество тестов. Событие «Годен/Не годен» может включать немедленную остановку захвата, звуковой сигнал и снимок экрана источник любой аналоговый вход |
| Гистограмма | гистограмма сигнала предоставляет группу данных, показывая, сколько раз сигнал попадает в определенный диапазон областей на экране. Гистограмма показывает не только распределение попаданий, но и обычную статистику измерений источник любой аналоговый вход Тип – горизонтальная, вертикальная, измеренная Измерения – статистика: Sum, Peaks, Max, Min, Pk_Pk; – гистограмма: Mean, Median, Mode, Bin width, Sigma, and XScale режим дискретизации: поддерживается во всех режимах, кроме Zoom, XY и ROLL |
| Цветовая гамма | обеспечение трехмерного представления для сигналов цветовой градации в 256 уровней источник любой аналоговый вход |
| Декодирование протоколов последовательных шин | |
| Количество одновременно отображаемых декодированных протоколов | 4 |
| Источник | любой из 4-х аналоговых каналов |
| Виды декодируемых протоколов | параллельный, RS232/UART, I2C, SPI, LIN, CAN источники: аналоговые и цифровые каналы |

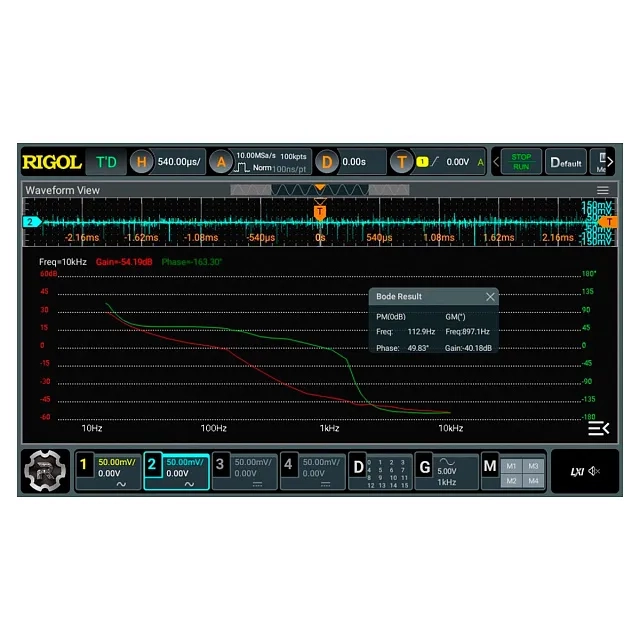

| Построение диаграмм Боде | |
| Начальная частота | 10 Гц – 24,99 МГц |
| Конечная частота | 100 Гц – 25 МГц |
| Количество точек на октаву | 10 – 300 |
| Выходная амплитуда | 20 мВ – 5 В |
| Генератор сигналов произвольной формы | |
| Количество каналов | 1 |
| Частота дискретизации | 156 Мвыб/с |
| Разрешение по вертикали | 14 бит |
| Максимальная выходная частота | 25 МГц |
| Формы выходных сигналов | синус, меандр, пила, DC, шум, определяемая пользователем |
| Синус | частотный диапазон 2 мГц – 25 МГц |
| неравномерность ±0,5 дБ (относительно 1 кГц) | |
| гармонические искажения - 40 дБн | |
| негармонические искажения -40 дБн | |
| коэффициент гармоник <1% | |
| отношение сигнал/шум 40 дБ | |
| Меандр | частотный диапазон 2 мГц – 15 МГц |
| время нарастания/спада <15 нс | |
| перерегулирование <5% | |
| скважность 1% - 99 %, регулируемая | |
| джиттер 500 пс | |
| Пила | частотный диапазон 2 мГц – 150 кГц |
| линейность 1 % | |
| коэффициент симметрии 0 – 100 % | |
| Шум | частотный диапазон до 25 МГц |
| Сигналы произвольной формы | частотный диапазон 2 мГц – 10 МГц |
| длина сигнала 2 точки – 16 000 точек | |
| поддержка загрузки сохраненных сигналов | |
| Частота | точность 100 ppm |
| разрешение 0,1 Гц или 4 бита (большая из величин) | |
| Амплитуда | выходной диапазон 2 мВ – 10 В (f вых ≤ 10 MHz) 2 мВ – 5 В (f вых > 10 MHz) |
| разрешение 100 мкВ или 3 бита (большая из величин) | |
| точность ± (2% от установленного значения + 1 мВ (F = 1 кГц) | |
| Смещение пост. напр. | диапазон - 5 В …+ 5 В |
| разрешение 100 мкВ или 3 бита (большая из величин) | |
| точность ± (2% от устан. значения + 5 мВ + 0,5% амплитуд. сигнала) | |
| Модуляция | АМ - модулирующие формы сигналов: синус, меандр, треугольник, нарастающая пила, спадающая пила, шум формы несущей частоты: синус, меандр, пила источник модуляции: внутренний глубина модуляции: 0% …120 % модулирующие частоты: 2 мГц – 1 МГц |
| ЧМ - модулирующие формы сигналов: синус, меандр, треугольник, нарастающая пила, спадающая пила, шум формы несущей частоты: синус, меандр, пила источник модуляции: внутренний девиация частоты: 2 мГц (ограничена настройкой несущей частоты; сумма отклонения частоты и несущей частоты не должны превышать верхний предел несущей частоты) модулирующие частоты: 2 мГц – 1 МГц |
|
| ФМ - модулирующие формы сигналов: синус, меандр, треугольник, нарастающая пила, спадающая пила, шум формы несущей частоты: синус, меандр, пила источник модуляции: внутренний девиация фазы: 0 º - 360 º, по умолчанию 90 º модулирующие частоты: 2 мГц – 1 МГц |
|

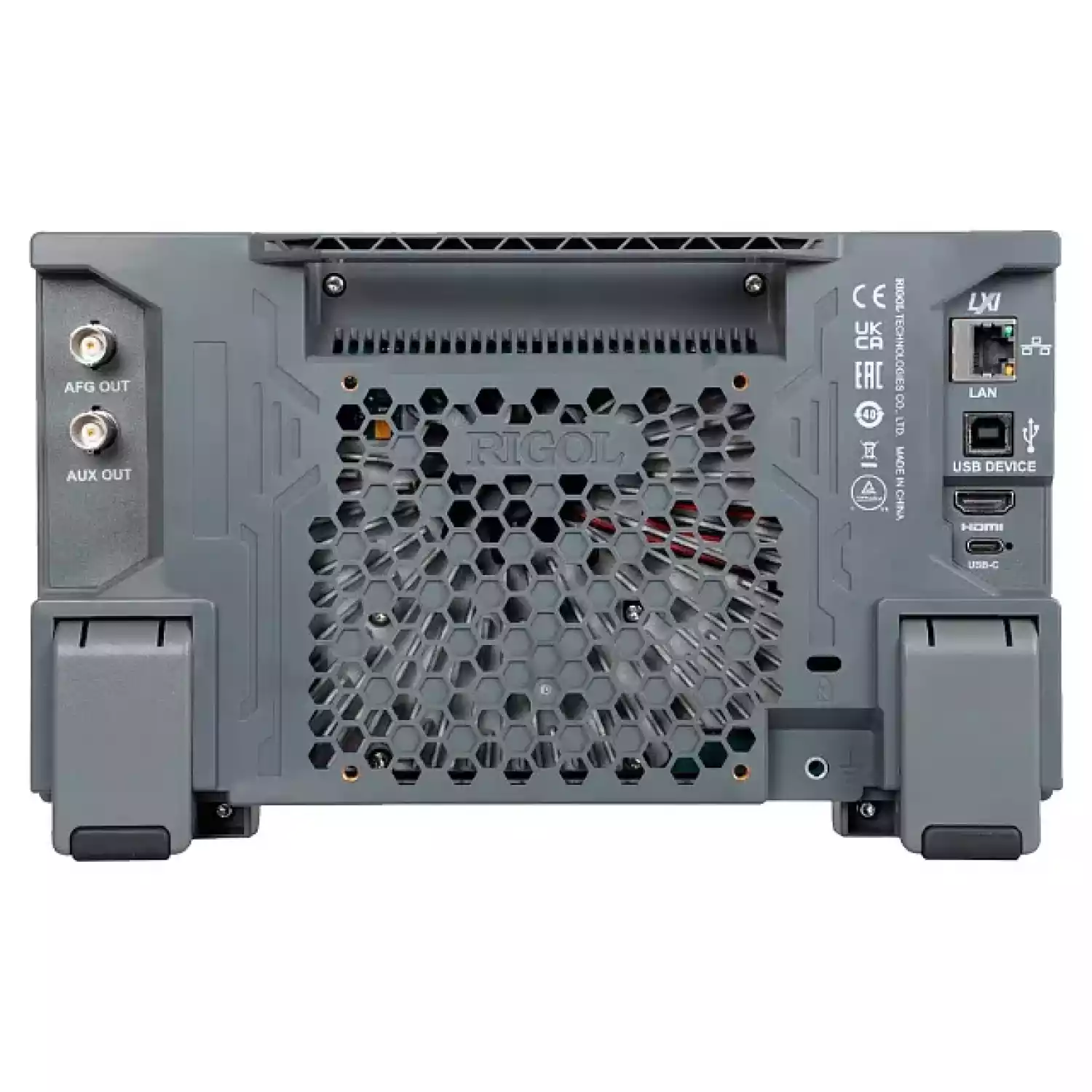

| Автоматическое масштабирование | |
| AutoScale | минимальное напряжение более 10 мВ пик-пик, рабочий цикл более 1%, частота более 35 Гц |
| Цифровой вольтметр | |
| Рабочий вход | любой аналоговый канал |
| Измеряемые величины | DC, AC+DC скз, AC скз |
| Разрешение | ACV/DCV: 3 разряда |
| Предупреждение о превышении пределов измерений | звуковой сигнал |
| Высокоточный цифровой частотомер | |
| Рабочий вход | любой аналоговый канал |
| Измеряемые величины | частота, период, сумматор |
| Частотомер | разрешение максимальная измеряемая частота |
| Сумматор | 48-разрядов считает по нарастанию фронта |
| Источник опорной частоты | внутренний |
| Поддерживаемый набор команд | |
| Протокол | IEEE488.2 Standard |
| Определение сообщения об ошибке | да |
| Поддержка механизма отчетов о состоянии | да |
| Поддержка механизма синхронизации | да |
| Вычислительная система | |
| Процессор | Cortex-A72, 1,8 ГГц, шестиядерный |
| Системная память | 4 ГБ |
| Операционная система | Android |
| Внутренняя энергонезависимая память | 8 ГБ |
| Дисплей | |
| Тип и размер встроенного дисплея | 7-дюймовый сенсорный дисплей с управлением "Multi-Touch" 16:9 |
| Разрешение встроенного дисплея | 1024 х 600 пикселей |
| Масштабная сетка | 8 делений по вертикали х 10 делений по горизонтали |
| Послесвечение | выключено бесконечное послесвечение настраиваемое послесвечение (от 100 мс до 10 с) |
| Яркость | 256 градаций (LCD, HDMI) |
| Интерфейсы | |
| USB 2.0 host | 1 на передней панели |
| USB 2.0 device | 1 на задней панели |
| LAN | 1 на задней панели, 10/100-порт, поддержка LXI-C |
| Web Remote Control | поддержка интерфейса веб-контроля (по IP-адресу) |
| Выход генератора сигналов произвольной формы | 1 BNC на задней панели |
| AUX выход | выход синхронизации BNC на задней панели / выход сигнала теста "Годен/негоден" |
| HDMI видео выход | 1 на задней панели, HDMI 1.4b, A вилка. Подключение внешнего монитора или проектора |
| Выход компенсации пробника | 1 кГц, 3 В пик-пик, меандр |
| Энергонезависимая память | |
| Хранение данных/файлов | Setup/Image setup (*.stp), image (*.png, *.bmp, *.jpg) Waveform Data CSV waveform data (*.csv), binary waveform data (*.bin,), list data (*.csv), reference waveform data(*.ref, *.csv, *.bin) |
| Внутренняя память | 8 ГБ |
| Базовые формы сигналов | 10 записанных в память |
| Установки | ограничены ёмкостью памяти |
| USB | поддерживается внешний носитель |
| Электропитание | |
| Напряжение и сила тока сети питания, DC | 12 В, 4 А |
| Максимальная потребляемая мощность | 48 Вт |
| Условия окружающей среды | |
| Диапазон рабочих температур | от 0°C до +50°C |
| Диапазон температур хранения | от -30°C до +60°C |
| Относительная влажность | не более 90% |
| Габаритные размеры | |
| Размеры | 265,35 х 161,75 х 77,38 мм |
| Вес | 1,78 кг |
Оформить покупку в интернет-магазине. Вам необходимо добавить продукцию в электронную корзину, заполнить короткую заявку и отправить её нам.
Обратится к специалистам «А3 Инжиниринг». Написать на электронную почту, в WhatsApp, или позвонить по номеру телефона. Указать какая товарная позиция вас интересует, а также количество единиц, и получить счет на оплату.
Посетить наш офис, где можно протестировать продукцию, а после оформить заказ.
Наша компания работает с надёжными курьерскими службами, ответственными транспортными компаниями, что позволяет организовать обслуживание клиентов на высшем уровне. Доставка осуществляется по всей территории РФ, Казахстана и Беларуси.
Вы сами выбираете подходящую компанию для получения товара − «Деловые линии», ПЭК, СДЭК «СПСР-экспресс», DHL, «Курьер Сервис», «Грузовозофф». Стоимость доставки зависит от удалённости пункта назначения от нашего склада.
Пункт выдачи СДЕК в г. Москва: Нагорный проезд д.7 стр. 1.
Мы принимаем оплату безналичным способом. Вам необходимо осуществить перевод средств на расчётный счёт нашей компании. Все документы будут подготовлены максимально быстро − за 60-90 минут.
Вместе с продукцией вы получаете:
Также к товару прилагаются официальные документы − инструкция, гарантийный талон, свидетельство о калибровке или поверке, если эти процедуры проводились. Узнать больше можно, позвонив нам по номеру +7 (800) 500-59-46.
