Осциллограф Rigol DS1054Z – лабораторный прибор начального уровня с полосой пропускания 50 МГц, 4 аналоговыми каналами и глубиной памяти 12 Мб, который оборудуется таким же перечнем функций, что и модели более дорогих категорий. Благодаря широким возможностям по обработке и анализу сигналов, патентованной технологии UltraVision, большому набору разнообразных режимов синхронизации, высокому качеству изготовления и надежности это изделие пользуется высокой популярностью как у радиолюбителей, так и среди профессионалов. Прибор способен захватывать "длинные" сигналы – до 140 млн точек в широком динамическом диапазоне с большой скоростью.
Расширенный набор математических и аналитических функций, включая режим БПФ, обеспечивает эффективную диагностику и отладку радиоэлектронных изделий и цифровых устройств. Опция автоматических измерений позволяет контролировать 24 параметра по нажатию одной кнопки. Подобно устройствам более дорогого класса, осциллограф опционально поддерживает функцию декодирования шин, а также может работать в режиме удаленного управления, при подключении к ПК через LAN или USB порт.

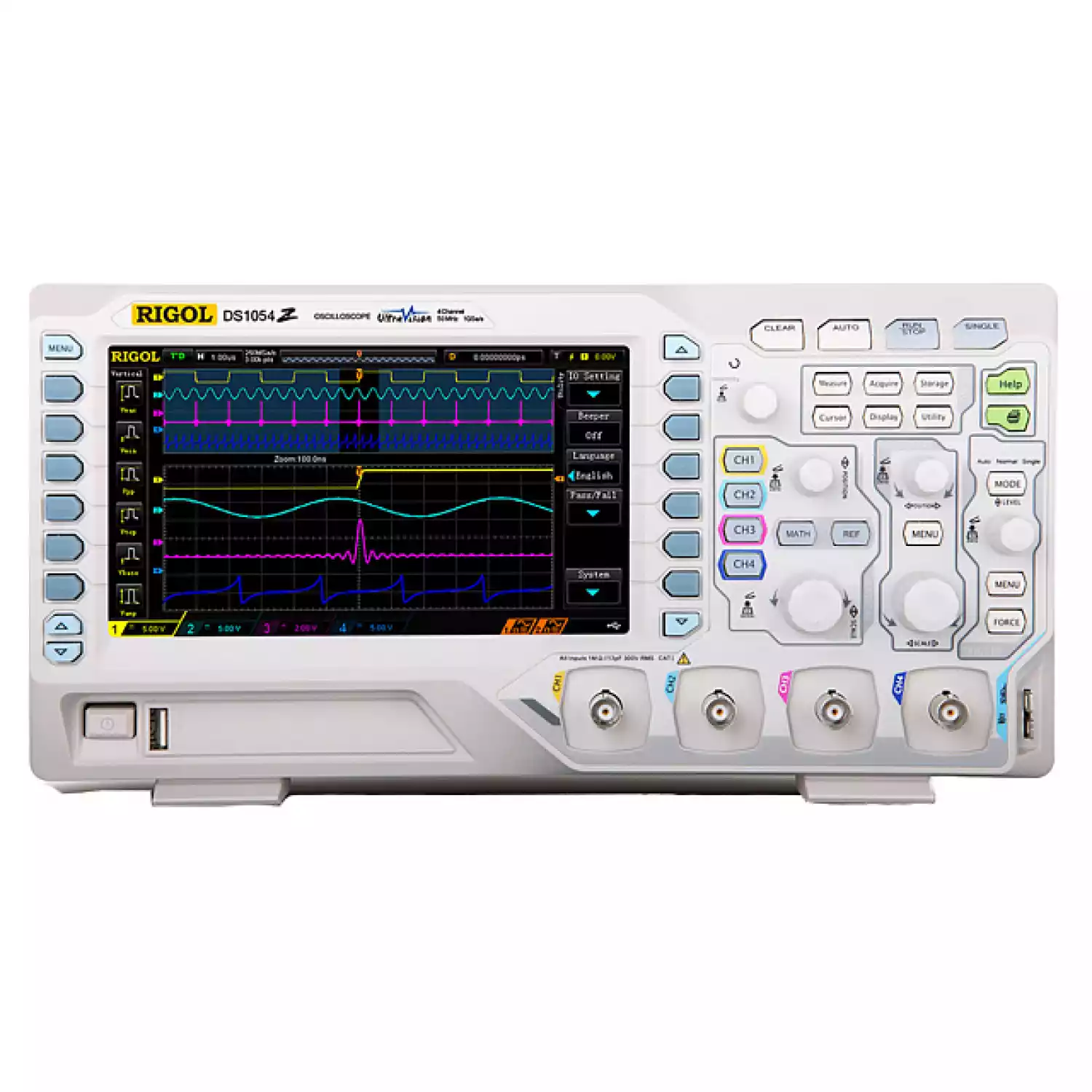

Клавиши и энкодеры Rigol DS1054Z, в зависимости от целевого предназначения, сгруппированы в отдельные блоки управления с визуальными границами. Цветовая дифференциация входных каналов, соответствующих им управляющих кнопок и отображаемых осциллограмм минимизирует вероятность ошибочных настроек и исключает неправильное интерпретирование данных. Два ряда функциональных клавиш – с разных сторон экрана, обеспечивают прямой доступ к наиболее важным функциям. Цифровой осциллограф можно использовать в одиночном или циклическом режиме. Для автоматической настройки предназначена функция AUTO, задающая типовые параметры развертки, амплитуды и запуска исходя из характеристик входного сигнала. При необходимости быстрого обновления процесса измерений в режиме одиночного запуска функция CLEAR обеспечивает очистку экрана, без сброса и полной перенастройки прибора.
| Полоса пропускания | 50 MГц | |||
|---|---|---|---|---|
| Режим дискретизации | Реальное время | |||
| Количество каналов | 4 | |||
| Минимальная детектируемая длительность импульса |
Цифровые каналы: 10 нс |
|||
| Регистрация | Режим | Обычный Пиковый детектор 4 нс Усреднение (2, 4, 8, 16, 32, 64, 128, 256, 512, 1024 выборок) Высокое разрешение 12 бит |
||
| Макс. дискретизация (реальное время) | 1 Гвыб/сек (500 Мвыб/сек - 2 канала, 250 Мвыб/сек - 4 канала) | |||
| Вход | Связь по входу | открытый, закрытый, земля | ||
| Входной импеданс | 1 MΩ±1% || 15 пФ ±3 пФ | |||
| Учет ослабления пробников | 0,01х-1000х с шагом 1-2-5 | |||
| Максимальное входное напряжение | 300 Вскз CAT I, 100 Вскз CAT II Переходное перенапряжение 1000 Вп-п |
|||
| Ограничение полосы пропускания | 20 МГц, полный диапазон | |||
| Параметры горизонтальной системы |
Скорость захвата осциллограмм | 30000 осц./сек | ||
| Интерполяция | (sin x)/x | |||
| Глубина записи | Один канал: Авто, 12 К, 120 К, 1.2 М, 12 М и 24 М Два канала: Авто, 6 К, 60 К, 600 К, 6 М и 12 М Четыре канала: Авто, 3 К, 30 К, 300 К, 3 М и 6 М |
|||
| Коэффициент развертки | 5 нс/дел ~ 50 с/дел, с шагом 1~2~5 | |||
| Погрешность временной базы | ≤±25 ppm | |||
| Максимальная задержка | Пред-запуск: ≥ 1 ширины экрана Пост-запуск: 1 с....100000 с |
|||
| Режимы | Y-T, X-Y, самописец, задержка | |||
| Параметры вертикальной системы | Вертикальное разрешение | 8 бит | ||
| Аналоговые каналы | ||||
| Вертикальное отклонение | 1 мВ/дел ~ 10 В/дел | |||
| Диапазон смещения | ±2 В (1 мВ/дел ~ 499 мВ/дел), ±100 В (500 мВ/дел ~ 10 В/дел ) |
|||
| Полоса пропускания для аналогового периодического сигнала | DC ~ 50 МГц | |||
| Полоса пропускания для однократного сигнала | DC ~ 50 МГц | |||
| Низкочастотный предел | ≤5 Гц ( на входе BNC) | |||
| Время нарастания | ≤7 нс (типичное) | |||
| Погрешность коэф. усиления | <10 мВ: ±4% от полной шкалы ≥10 мВ: ±3% от полной шкалы |
|||
| Погрешность смещения | ±0,1 дел ±2 мВ ±1%смещения | |||
| Изоляция между каналами | ≥40 дБ | |||
| Цифровые каналы | ||||
| Пороги | 1 группа из 8 каналов, настраиваемые | |||
| Уровень порогов | TTL (1,4 В) 5,0 В CMOS (+2,5 В); 3,3 В CMOS (+1,65 В) 2,5 В CMOS (+1,25 В); 1,8 В CMOS (+0,9 В) ECL (-1,3 В) PECL (+3,7 В) LVDS (+1,2 В) 0 В Настраиваемые пользователем |
|||
| Диапазон значений порогов | ±15 В с шагом 10 мВ | |||
| Погрешность установки порога | ±(100 мВ + 3% от установленного значения) | |||
| Макс. динамический диапазон | ±10 В + значение порога | |||
| Мин. размах напряжения | 500 мВп-п | |||
| Вертикальное разрешение | 1 бит | |||
| Измерения | Курсорные | ручные (ΔV, ΔT, 1/ΔT), слежение, авто | ||
| Автоматические | Peak Value, Top Value, Bottom Value, Amplitude, Average, Mean Square Root, Overshoot, Preshoot, Area, Period Area, Frequency, Period, Rise Time, Fall Time, Positive Pulse Width, Negative Pulse Width, Positive Duty Cycle, Negative Duty Cycle, Delay A→B↑ , Delay A→B↓ , Phase A→B↑ , Phase A→B↓ | |||
| Отображение | 5 измерений одновременно | |||
| Статистика | Среднее, максимальное, минимальное, девиация, количество измерений | |||
| Частотомер | встроенный, 6 разрядов | |||
| Математические операции | A+B, A-B, A×B, A/B, FFT, &&, ||, ^, !, intg, diff, sqrt, lg, ln, exp, abs | |||
| FFT окна | прямоугольник, Hanning, Blackman, Hamming, Flat Top, треугольник | |||
| Шкала для FFT окна | dB/dBm, Vrms | |||
| Количество шин для декодирования | 2 | |||
| Декодирование | Parallel , RS-232/UART, I²C, SPI | |||
