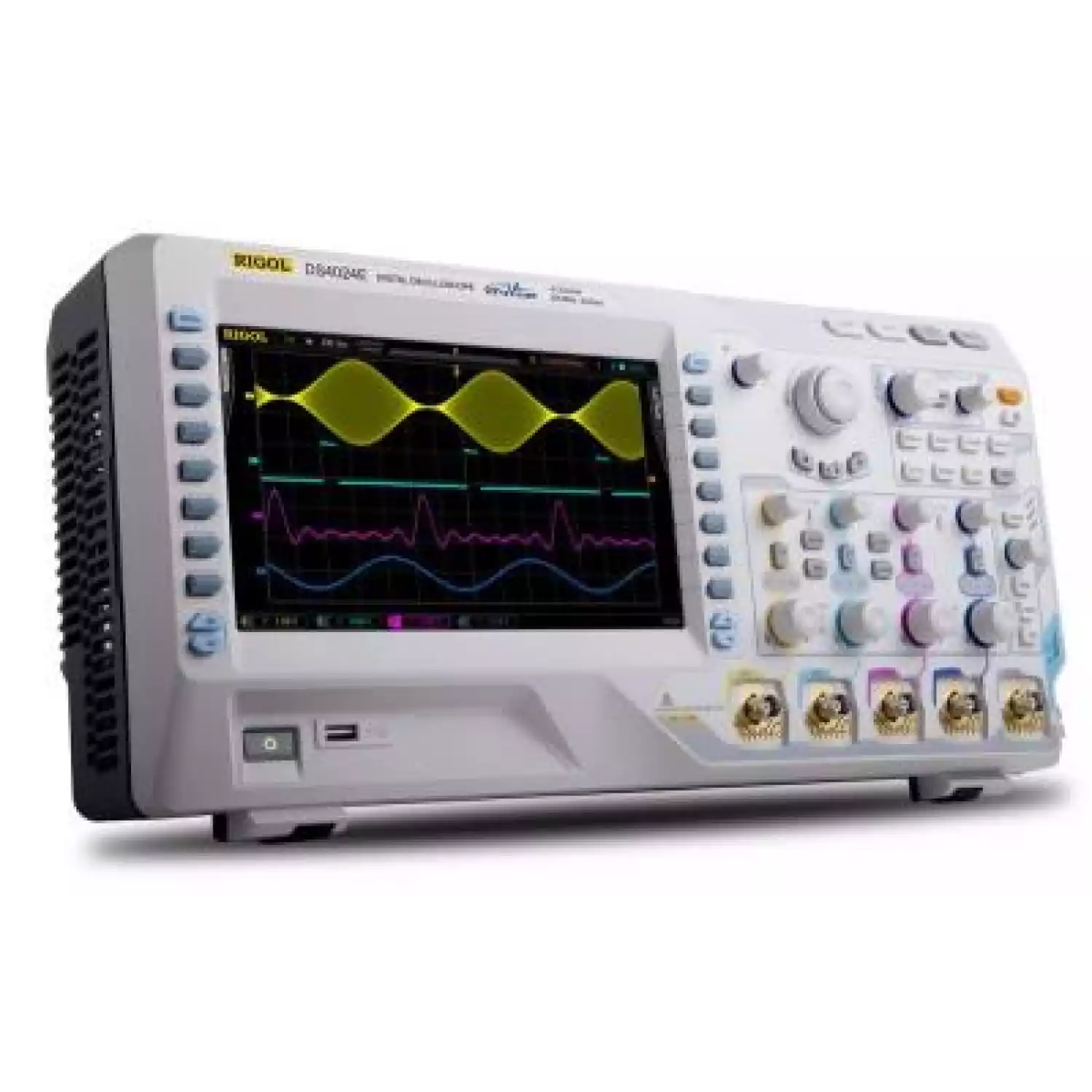

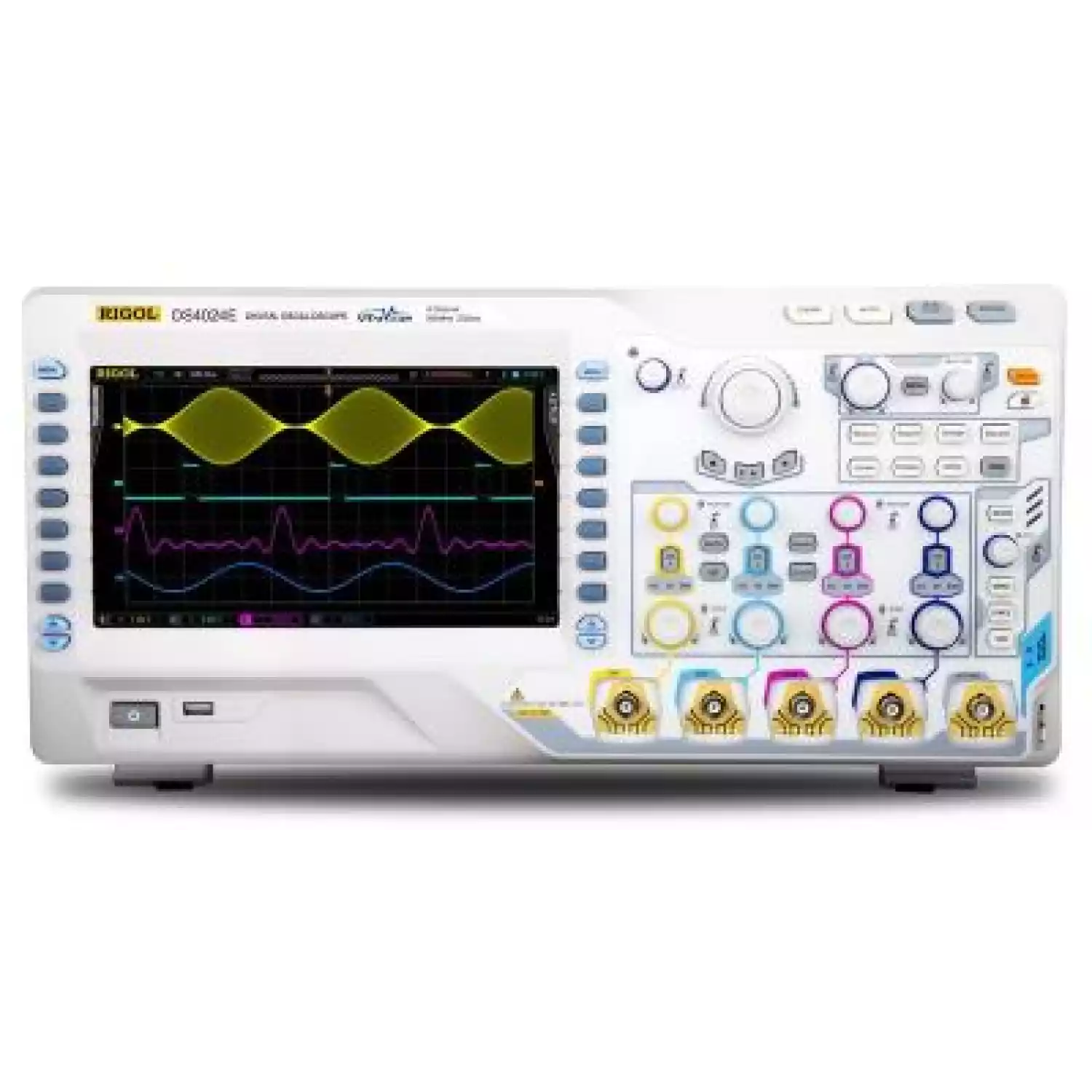

Цифровой осциллограф Rigol DS4014E объединяет в себе незаурядные технические характеристики, исключительные возможности по анализу сигналов и инновационные технологии, благодаря чему осциллограф Rigol DS4014E является незаменимым средством для проведения НИОКР.
Оригинальная инновационная технология UltraVision, разработанная в компании Rigol, сочетает в себе удобную навигацию по захваченному сигналу, превосходную скорость захвата осциллограмм (до 110 тысяч осциллограмм в секунду), большую длину записи осциллограммы (до 140 миллионов точек). В этой технологии регистрация сигнала в реальном времени объединена с расширенными возможностями по его анализу и декодированию сигналов шин, при этом отображение сигнала выполняется с изменяемой яркостью (до 256 градаций), в зависимости от интенсивности сигнала. Применение этой технологии в цифровом осциллографе Rigol DS4014E делает его эффективным инструментом при разработке, диагностике и отладке цифровых и аналоговых электронных устройств.
4 канала
Полоса пропускания - 100 МГц.
Частота дискретизации - 4 Гвыб/с (2 Гвыб/с на канал)
Макс. память - 14 М
Входной импеданс: 1 МОм и 50 Ом.
256 градаций яркости
Расширенная синхронизация и декодирование, в т.ч. протоколы I2C, CAN, RS232/UART, SPI, USB, FlexRay
UltraVision
Курсорные измерения
24 автоизмерения
Матем. функции
БПФ
Интерполятор: линейный, Sin(x)/x.
Усреднение
Пиковый детектор (500 пс)
Покадровый регистратор (200000 кадров)
Самописец
Тестирование в пределах Pass/Fail.
Выход синхронизации
Логич.анализатор: 1Гвыб/сек, 28 М точек 85000 осц /сек.
Интерфейс: 2USB-host, USB-device, LAN, VGA.
Дисплей: 23 см (9"), цветной, TFT, 800 х 480.
Вес: 4,8 кг.
Размеры: 440 x 218 x 130 мм.
осциллограф
осциллографические щупы: пассивные пробники 500 МГц RP3500A– 4 шт
сетевой кабель
крышка на переднюю панель
USB кабель для подключения к ПК
краткое руководство по эксплуатации
комплект для монтажа в стойку RM-DS4000
адаптер USB-GPIB
пассивный пробник RP2200
пассивный пробник RP3300A
пассивный пробник RP3500A
пассивный пробник RP5600A
пассивный пробник RP6150A
дифференциальный активный пробник RP7150A
высоковольтный пробник RP1300H
токовый пробник RP1001C
токовый пробник RP1002C
токовый пробник RP1003C
токовый пробник RP1004C
токовый пробник RP1005C
блок питания для токовых пробников RP1000P
дифференциальный высоковольтный пробник RP1025D
дифференциальный высоковольтный пробник RP1050D
дифференциальный высоковольтный пробник RP1100D
адаптер 50 Ом RT50J
опция декодирования RS232/UART SD-RS232-DS4000
опция декодирования I2C/SPI SD-I2C/SPI-DS4000
опция декодирования FlexRay SD-FlexRay-DS4000
опция декодирования CAN/LIN и запуск по LIN SD-AUTO-DS4000
комплект опций BND-MSO/DS4000
опция для анализа источников питания Ultra Power Analyzer UPA-DS
