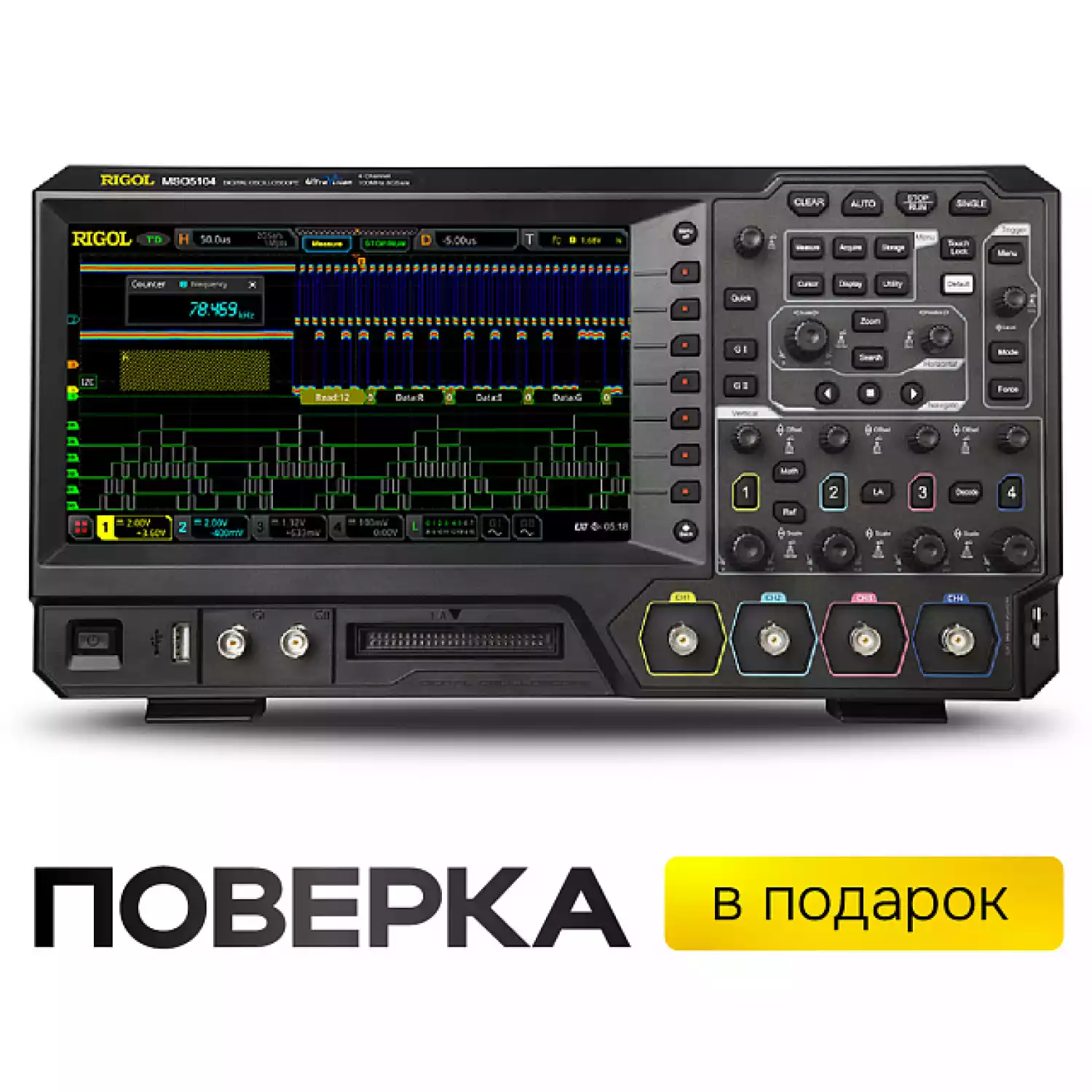

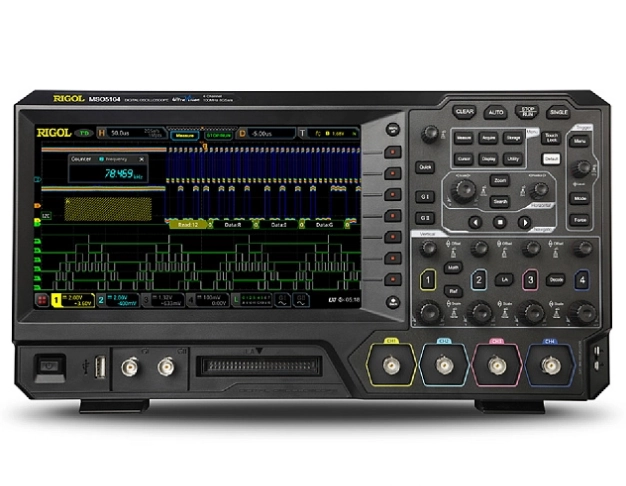

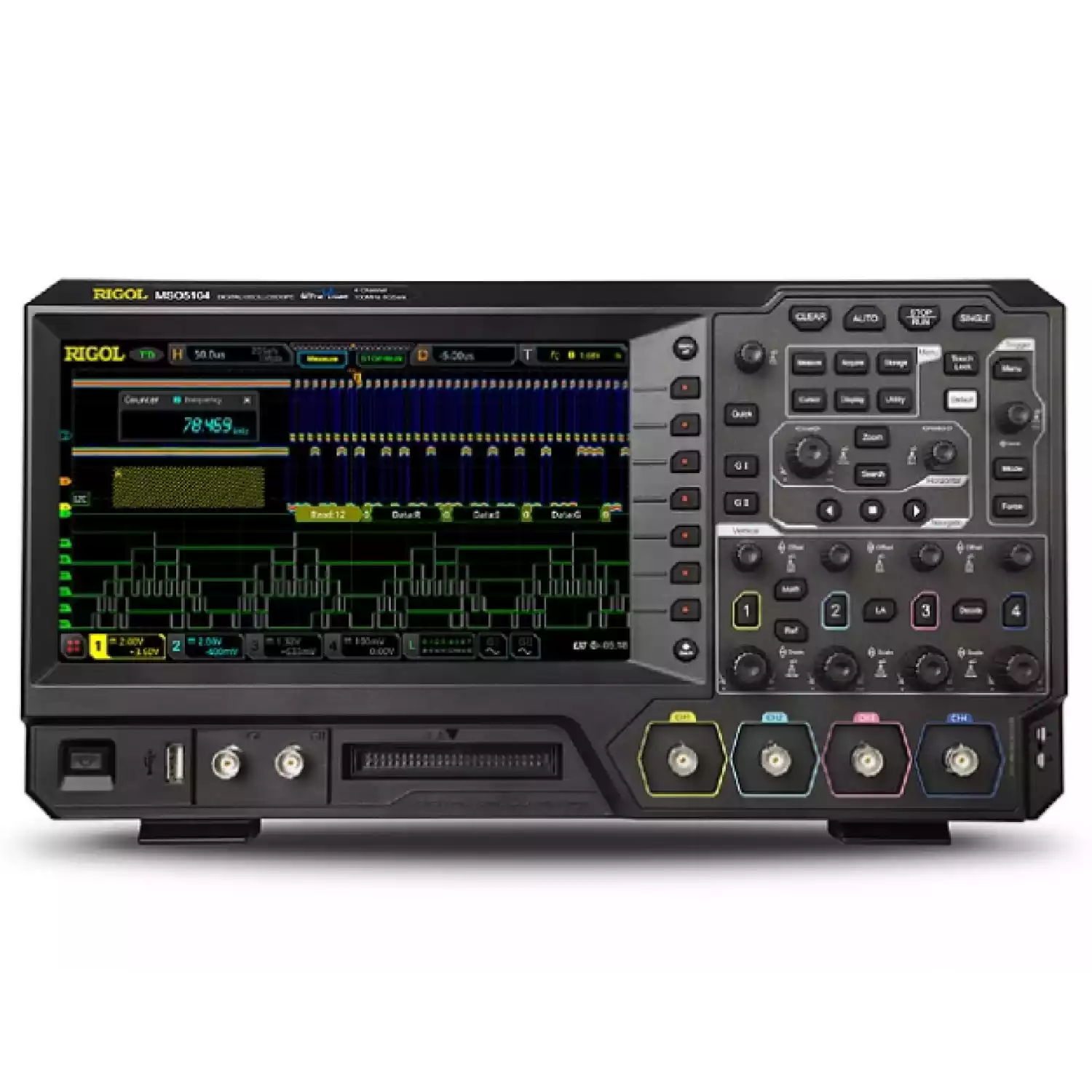

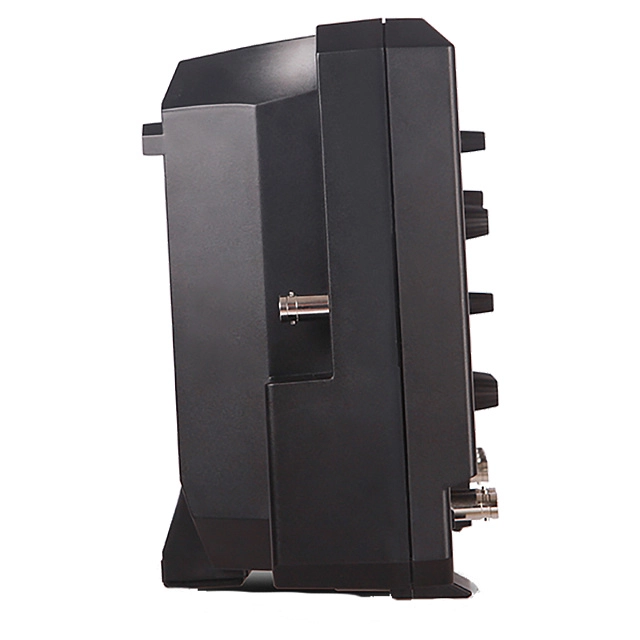

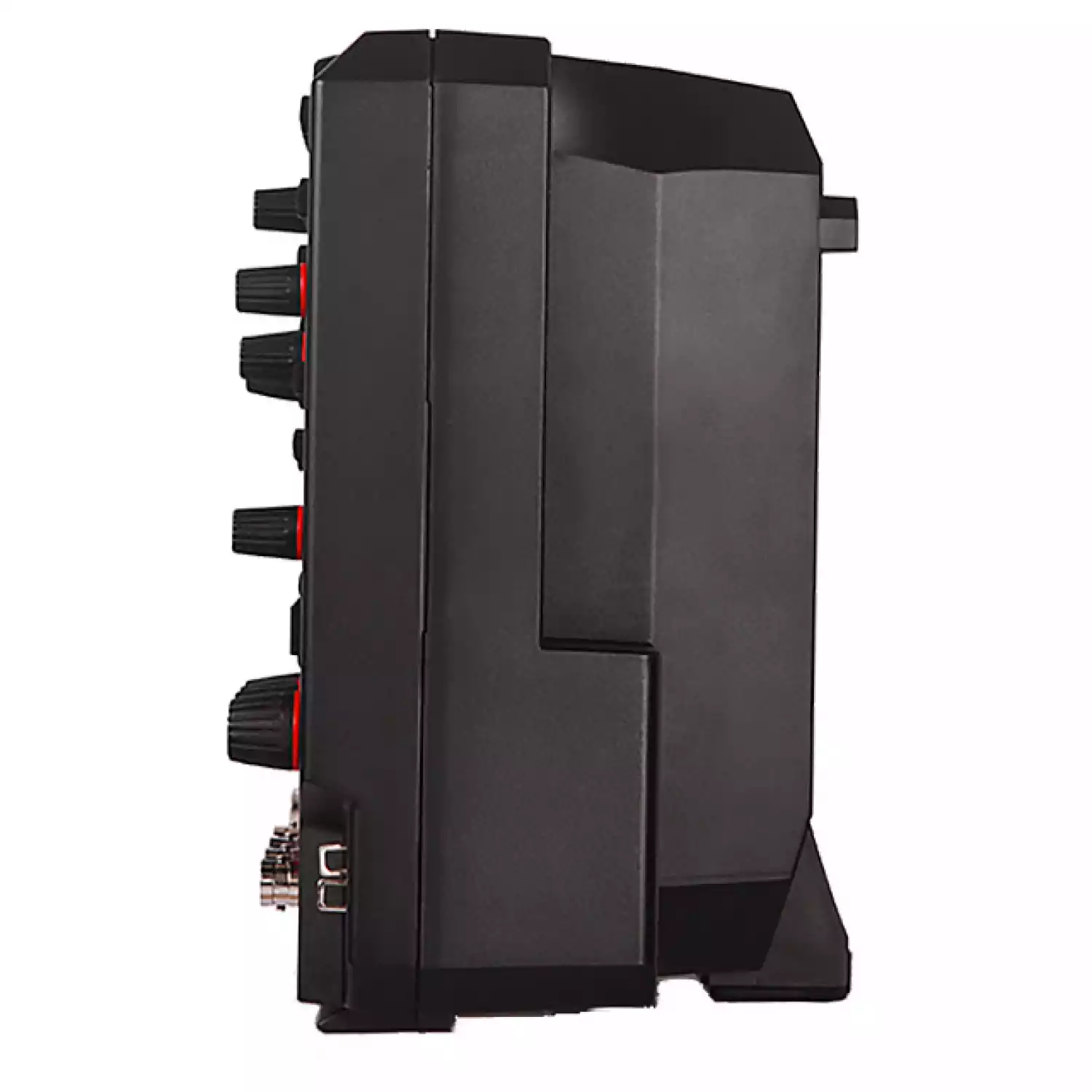

Цифровой осциллограф RIGOL MSO5104
Цифровой осциллограф Rigol MSO5104 может объединять в себе до семи измерительных приборов: цифровой осциллограф, 16-канальный логический анализатор, двухканальный генератор сигналов, анализатор спектра, цифровой вольтметр, 6-разрядный частотомер, анализатор протоколов. Такая широкая функциональность достигается путём установки дополнительных опций.
В приборе Rigol MSO5104 используется процессор "Phoenix", что обеспечивает частоту дискретизации в реальном времени до 8 Гвыб/с.
Технические характеристики осциллографа RIGOL MSO5104:
| Полоса пропускания | 100 МГц (стандартно) 200 МГц с опцией MSO5000-BW1T2 350 MГц с опцией MSO5000-BW1T3 |
||||
| Режим дискретизации | Реальное время | ||||
| Количество каналов | 4 аналоговых (стандартно) + 16 цифровых (опция PLA2216) | ||||
| Макс. скорость захвата осциллограмм | ≥500000 осц./сек | ||||
| Регистрация | Режим | Обычный Пиковый детектор: 500 пс Усреднение (2, 4, 8, 16…65536 выборок) |
|||
| Макс. дискретизация (реальное время) | Аналоговые каналы: 8 Гвыб/сек (4 Гвыб/сек - два канала; 2 Гвыб/сек - все каналы) |
||||
| Цифровые каналы: 1 Гвыб/сек на канал |
|||||
| Глубина записи | Аналоговые каналы: 100 М точек (50 М точек - два канала; 25 М точек - все каналы) - стандартно 200 М точек (100 М точек -два канала; 50 М точек - все каналы) - опция MSO5000-2RL |
||||
| Цифровые каналы: 25 М точек |
|||||
Генератор сигналов (опция MSO5000-AWG)
|
Количество каналов |
2 |
|||
|
Частота дискретизации |
200 Мвыб/сек |
|||
|
Вертикальное разрешение |
14 бит |
|||
|
Максимальная частота |
25 МГц |
|||
|
Стандартные формы |
синусоидальный, прямоугольный, пилообразный, импульсный, постоянное напряжение DC, шумовой |
|||
|
Встроенные формы |
sin(x)/x, экспоненциальное нарастание и спад, функция Гаусса, функция Лоренца, гаверсинус |
|||
|
Синусоидальный сигнал |
Диапазон |
100 мГц...25 МГц |
||
|
Неравномерность |
±0,5 дБ (относительно 1 кГц) |
|||
|
Гармонические искажения |
-40 дБн |
|||
|
Негармонические искажения |
-40 дБн |
|||
|
Коэффициент гармоник |
1% |
|||
|
Отношение сигнал / шум |
40 дБ |
|||
|
Прямоугольный / Импульсный сигнал |
Диапазон прямоугольного сигнала |
100 мГц...15 МГц |
||
|
Диапазон импульсного сигнала |
100 мГц...1 МГц |
|||
|
Время нарастания / спада |
< > |
|||
|
Выброс |
< > |
|||
|
Коэф. заполнения |
50% фикс. - прямоугольный сигнал 10%...90% - импульсный сигнал |
|||
|
Разрешение коэф. заполнения |
1% или 10 нс, что больше |
|||
|
Мин. длительность импульса |
20 нс |
|||
|
Разрешение длит.импульса |
10 нс или 5 бит, что больше |
|||
|
Джиттер |
5 нс |
|||
|
Пилообразный сигнал |
Диапазон |
100 мГц...100 кГц |
||
|
Линейность |
1% |
|||
|
Симметрия |
0%...100% |
|||
|
Шумовой сигнал |
Полоса |
>25 МГц |
||
|
Встроенные формы |
Диапазон |
100 мГц...1 МГц |
||
|
Произвольная форма |
Диапазон |
100 мГц...10 МГц |
||
|
Количество точек |
2...16 К точек |
|||
|
Доп. свойства |
поддержка сохранения и загрузки форм |
|||
|
Частота |
Точность |
100 ppm (<10 >10 кГц) |
||
|
Разрешение |
100 мГц или 4 бит, что больше |
|||
|
Амплитуда |
Уровень |
20 мВп-п ... 5 Вп-п (высокий импеданс) 10 мВп-п ... 2,5 Вп-п (50 Ом) |
||
|
Разрешение |
100 мкВ или 3 бит, что больше |
|||
|
Точность |
2% (на частоте 1 кГц) |
|||
|
Смещение |
Уровень |
±2,5 В (высокий импеданс) ±1,25 В (50 Ом) |
||
|
Разрешение |
100 мкВ или 3 бит, что больше |
|||
|
Точность |
±(2%уст.значения + 5 мВ + 0,5%амплитуды) |
|||
|
Модуляция |
Тип |
АМ, ЧМ, ШИМ |
||
|
АМ |
Модул. сигнал: синусоидальный, прямоугольный, пила, шумовой Частота: 1 Гц ... 50 кГц Глубина модуляции: 0% ... 120% |
|||
|
ЧМ |
Модул. сигнал: синусоидальный, прямоугольный, пила, шумовой Частота: 1 Гц ... 50 кГц Смещение: 1 Гц... несущая частота |
|||
|
ШИМ |
Модул. сигнал: прямоугольный с 50% коэф. заполнения Частота: 1 Гц ... 50 кГц Частота скачка: 100 мГц... макс. несущая частота |
|||
|
Свипирование |
Закон |
линейный / логарифмический |
||
|
Интервал свипирования |
1 мс ... 500 с |
|||
|
Частота |
Внутри диапазона частот |
|||
|
Пачки импульсов |
Режим |
N циклов, непрерывный |
||
|
Количество импульсов |
1 ... 1 000 000 |
|||
|
Период |
1 мкс ... 500 с |
|||
|
Задержка |
0...100 с |
|||
|
Источник запуска |
внутренний, ручной |
|||
Цифровой вольтметр
|
Источник |
аналоговые каналы (CH1 ~ CH4) |
|||
|
Функция измерения |
DC, DC RMS, AC RMS |
|||
|
Разрешение |
ACV/DCV: 3 бита |
|||
|
Режим измерения |
диаграмма, превшение свыше 3 сек |
|||
Частотомер
|
Общие параметры |
Источник |
аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15) |
||
|
Разрешение |
6 бит, пользовательская |
|||
|
Макс. частота |
макс. частота аналогового канала |
|||
|
Функция измерения |
частота. период, счет ипульсов |
|||
|
Суммирование |
Источник |
48-бит счетчика |
||
|
Фронт |
подсчет количества нарастающих фронтов |
|||
|
Временная база |
внутренний источник опорной частоты |
|||
Основные технические характеристики
Дисплей
|
Тип дисплея |
диагональ 9", емкостной сенсорный мультитач |
|
Разрешение дисплея |
1024 (по горизонтали) × 600 (по вертикали) точек |
|
Сетка |
10 делений (по вертикали) x 8 делений (по горизонтали) |
|
Послесвечение |
выкл; от 100 мс до 10 с; бесконечно |
|
Яркость |
256 уровней (ЖК HDMI) |

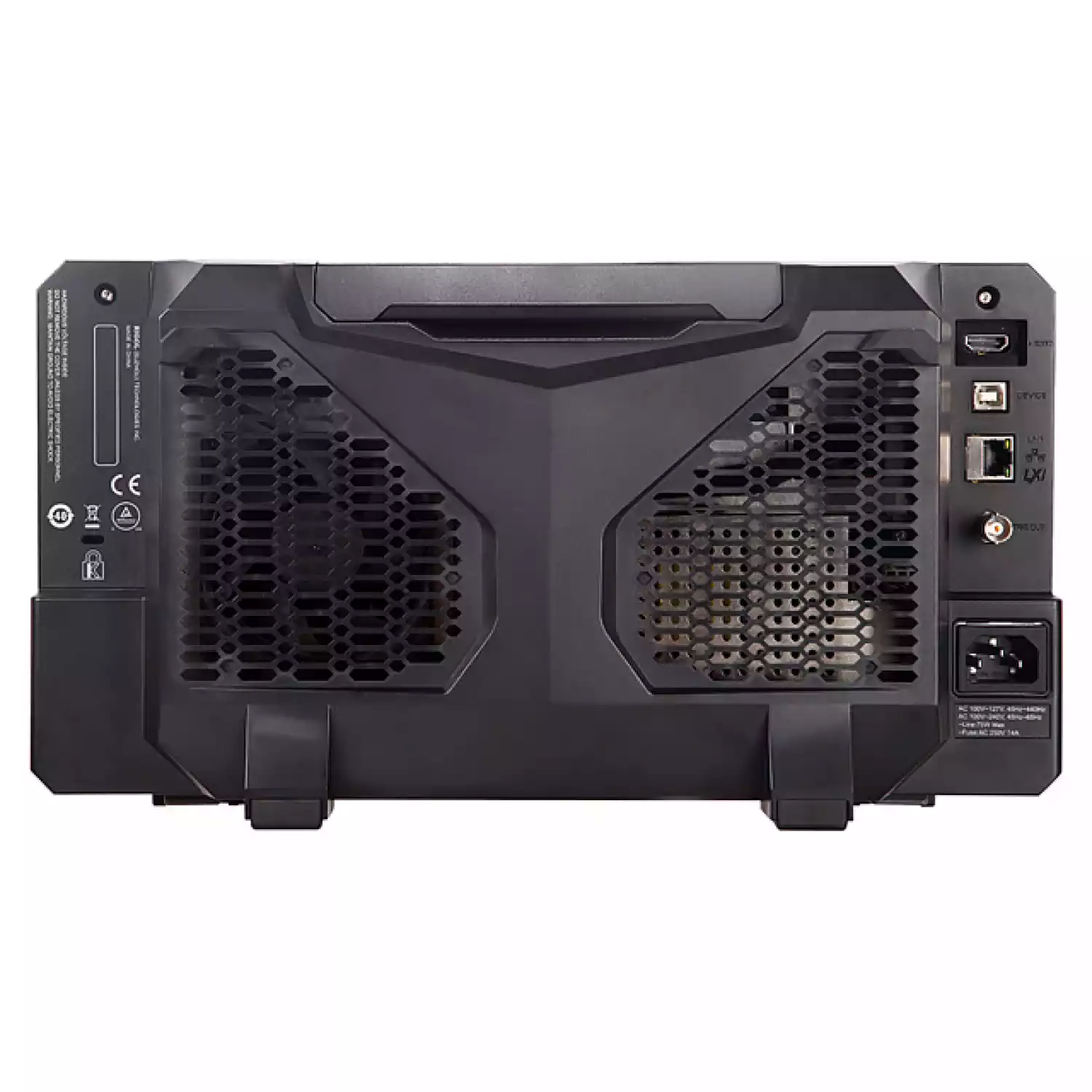

Порты ввода / вывода
|
USB 2.0 Hi-speed Host |
1 на передней панели |
|
|
USB 2.0 Hi-speed Device |
1 на задней панели (совместимость с USBTMC) |
|
|
LAN |
1 на передней панели (10 / 100 / 1000-порт, поддержка LXI-C) |
|
|
GPIB |
адаптер USB-GPIB (опция) |
|
|
WEB интерфейс |
поддержка VNC Web |
|
|
HDMI видеовыход |
1 на задней панели (HDMI 1.4b, A plug) |
|
|
Aux Output комбинированный выход |
Разъем |
BNC на задней панели: Vo (H)≥2.5 В (открытый контур) ≥1.0 В (50 Ω - GND) Vo (L)≤0.7 В (на нагрузке) ≤4 мА; ≤0.25 В (50 Ω - GND) |
|
Выход синхронизации (Trig Out) |
Импульсный сигнал синхронизации |
|
|
Выход "Годен / Не годен" (Pass / Fail) |
Импульсный сигнал по событию (задание полярности, длительность 100 нс...10 мс |
|
|
Выход компенсации пробника |
Частота |
меандр 1 кГц |
|
Амплитуда |
3 Вп-п |
|
Питание
|
Напряжение |
100 ~ 240 Вэфф. AC, 45 ~ 440 Гц |
|
Потребляемая мощность |
<75 > |
|
Предохранитель |
4 A, T тип, 250 В |
Массо-габаритные параметры
|
Габаритные размеры |
367 мм × 200 мм × 130 мм (Ш*В*Г) |
|
Вес |
3,5 кг без упаковки 5,8 кг с упаковкой |
Комплект поставки:
Осциллограф
Кабель питания
USB кабель
Пассивный пробник PVP2350 2 или 4 шт (по одному на каждый канал)
Краткое руководство по эксплуатации
