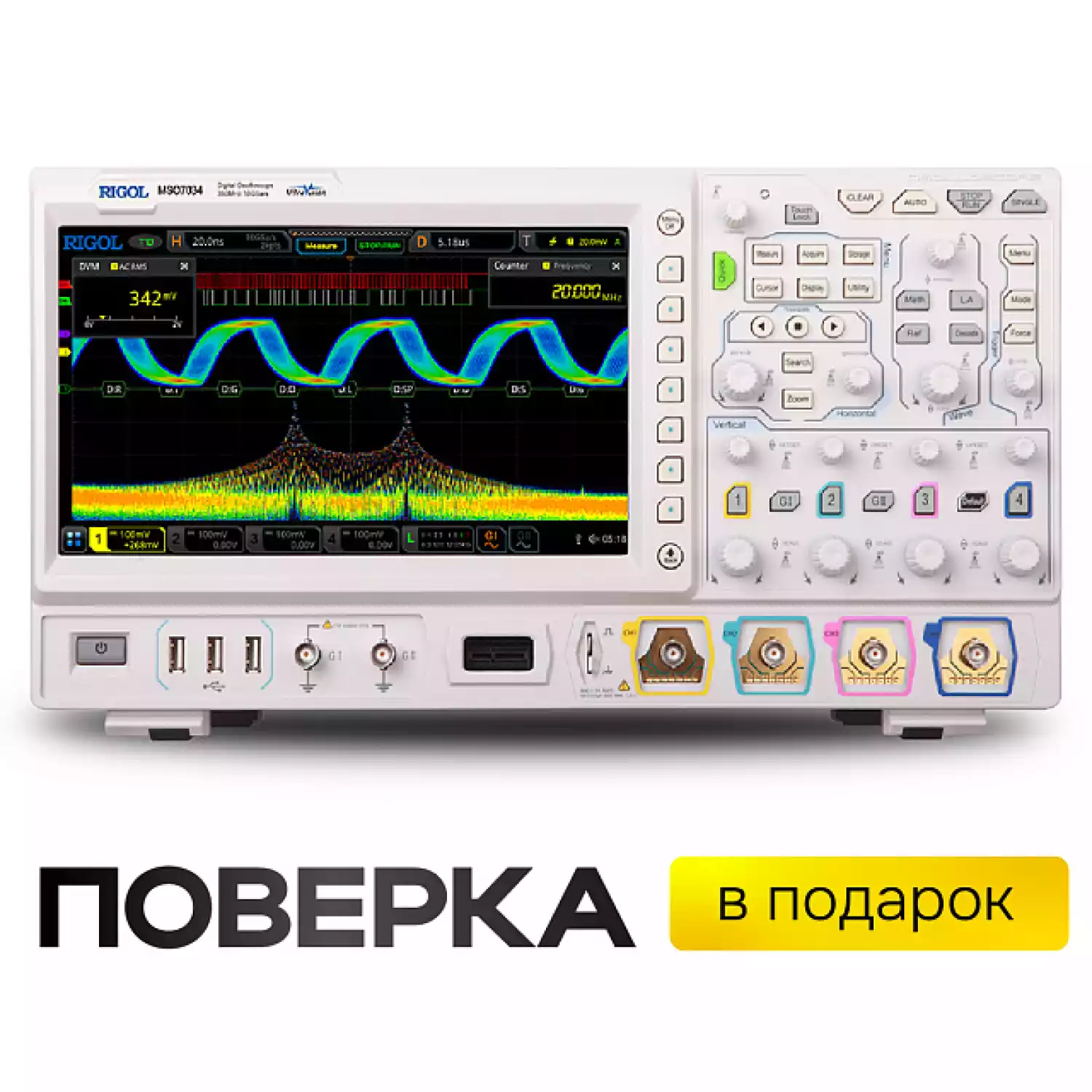

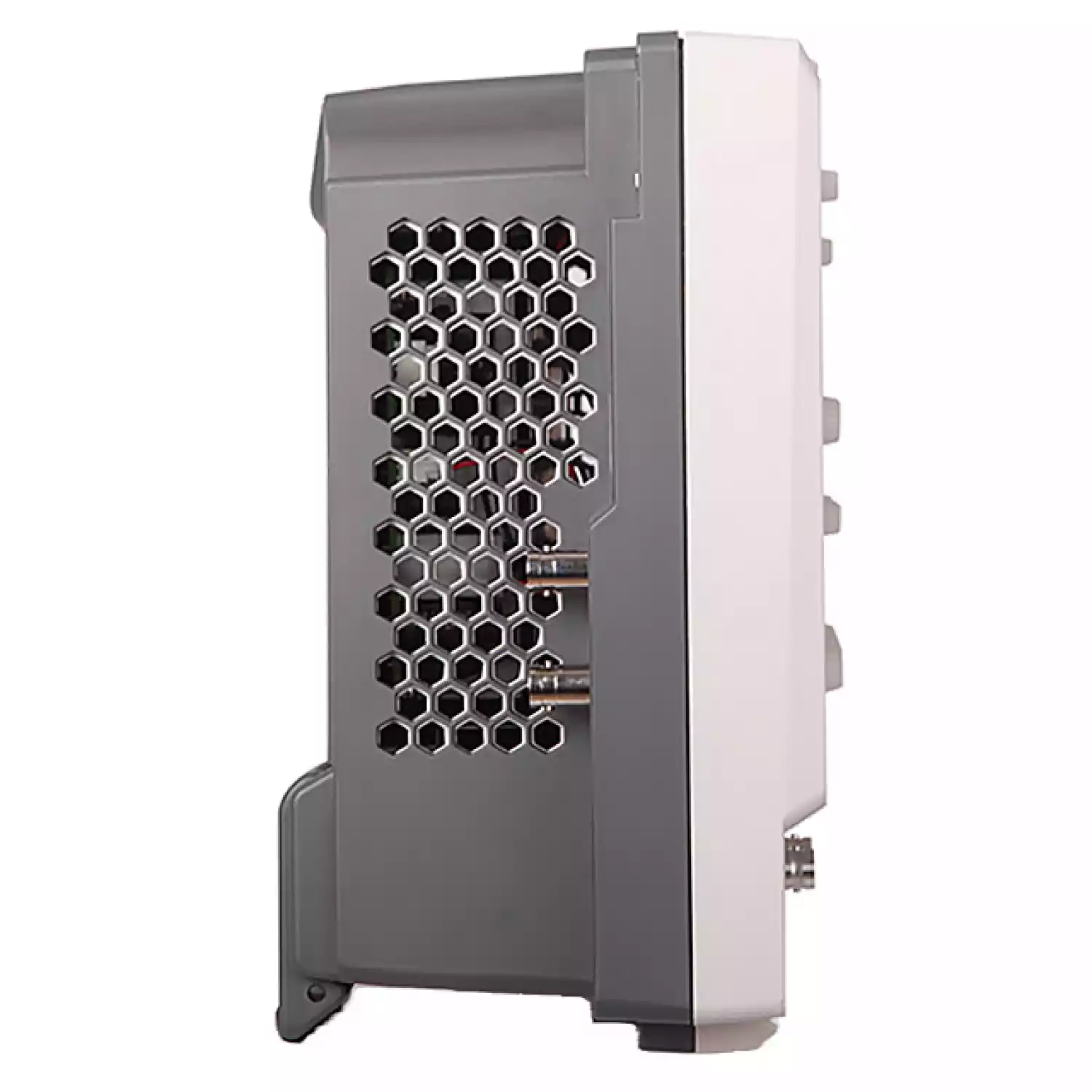

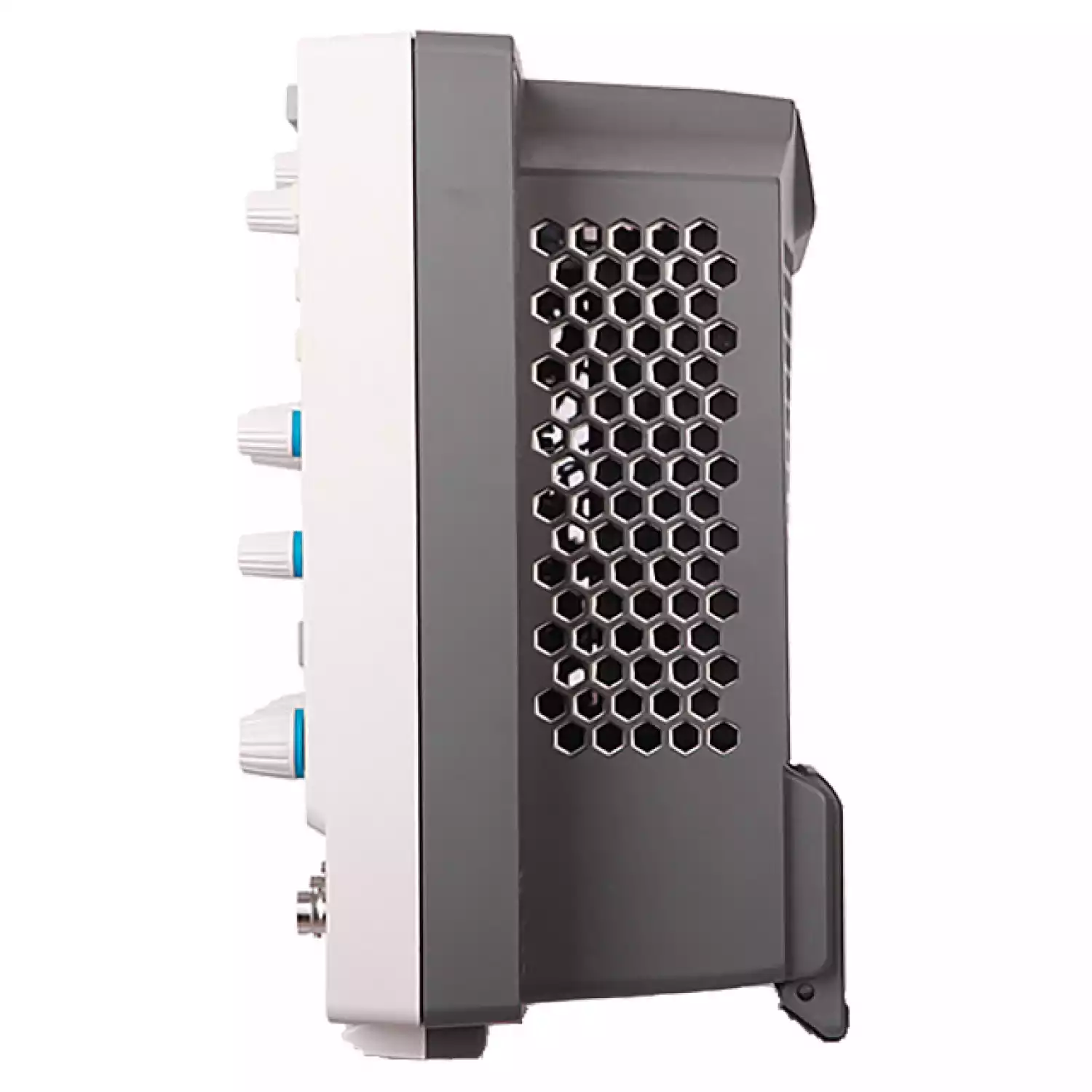

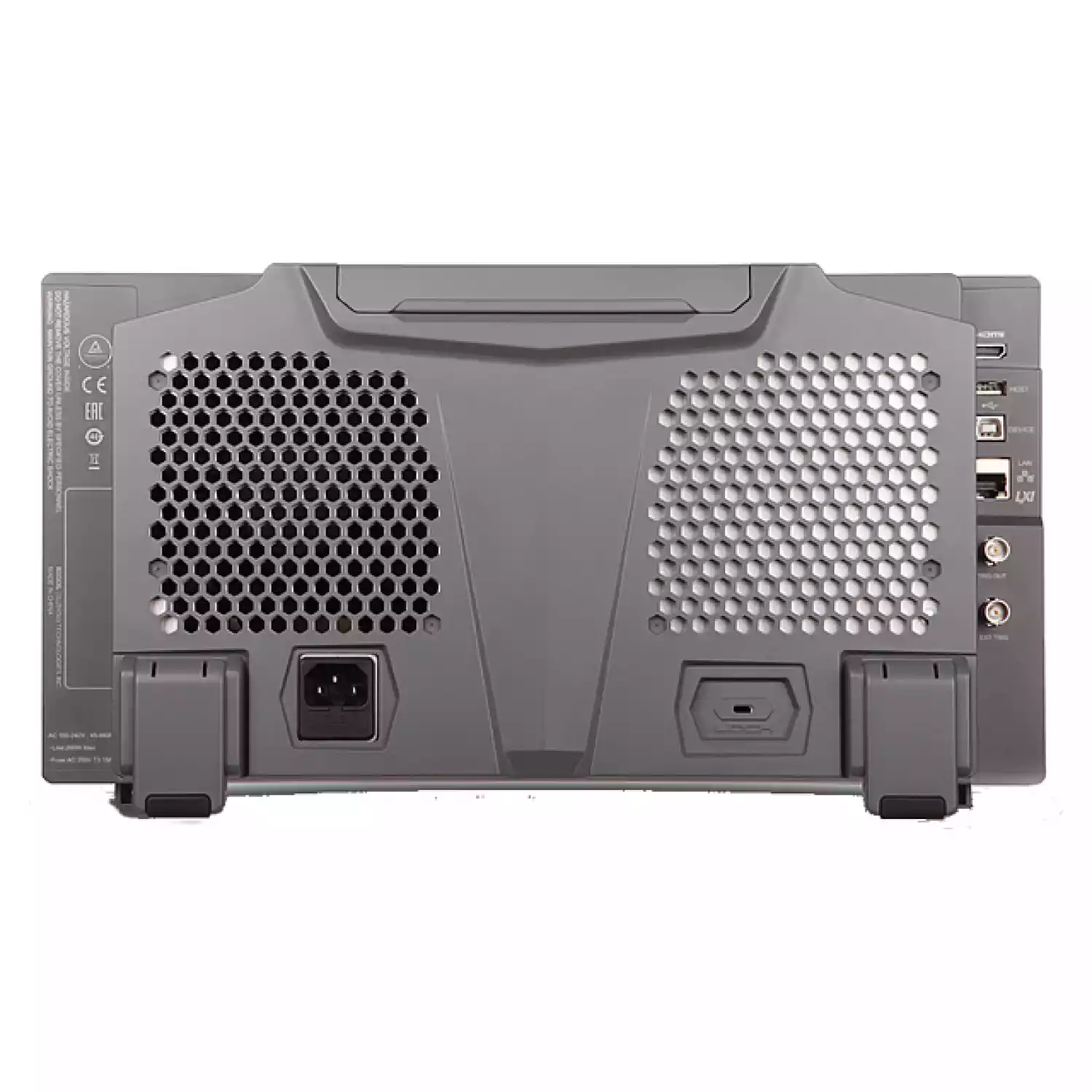

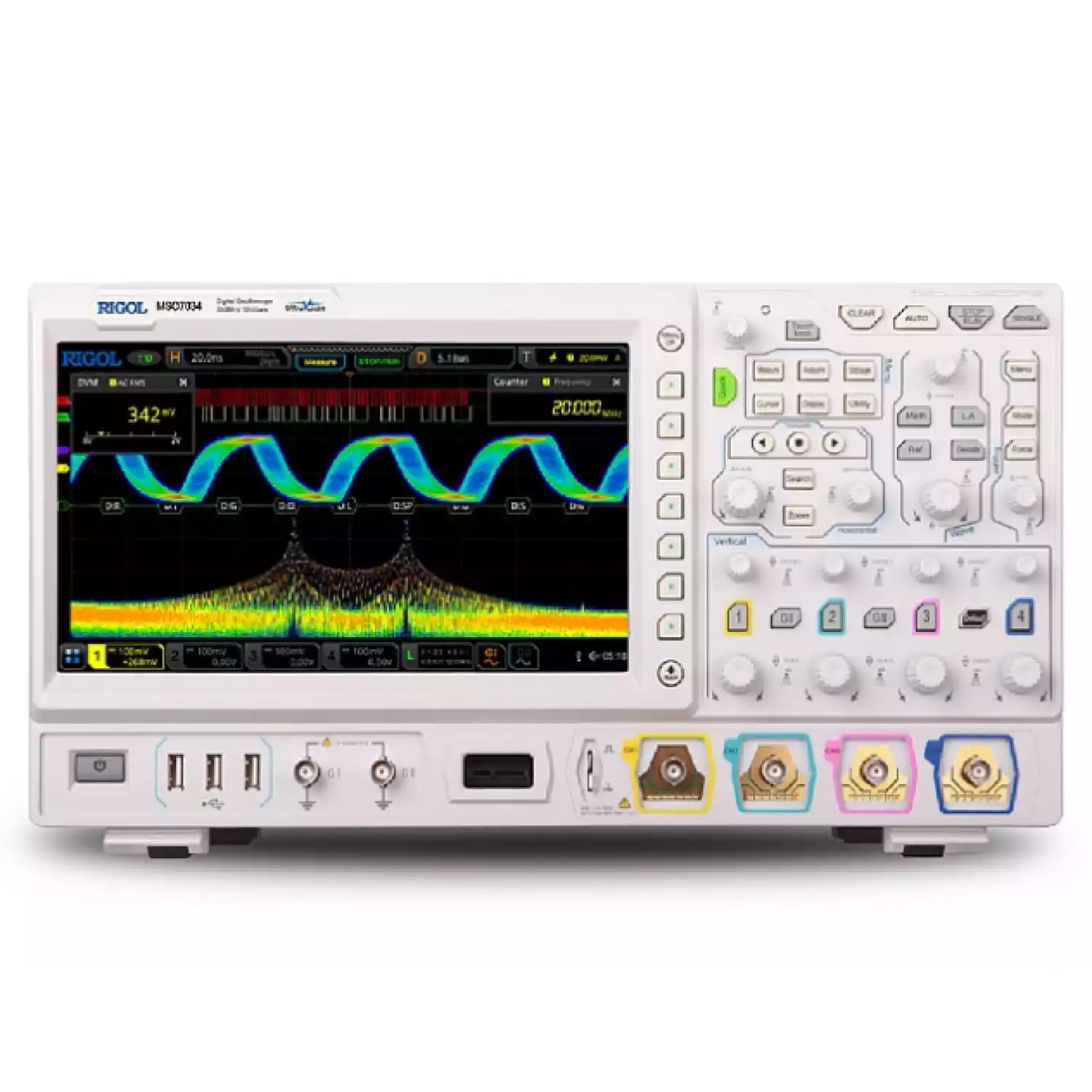

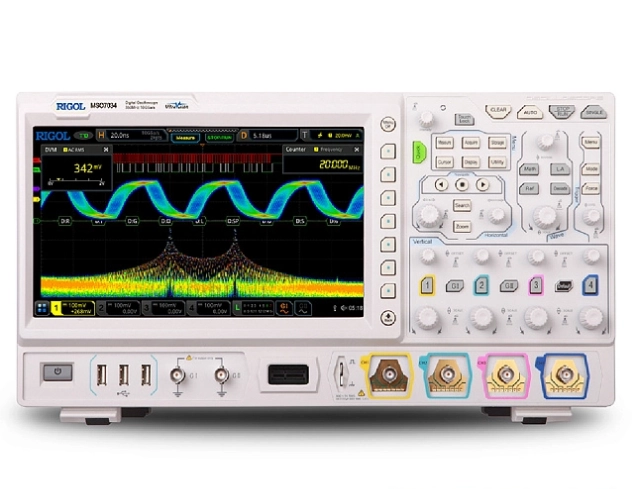

Цифровой осциллограф RIGOL MSO7034
RIGOL MSO7034 Частота дискретизации в реальном времени до 10 Гвыб/с, а технология UltraVision 2 позволяет увеличить размер глубины записи до 500 М точек, скорость захвата осциллограмм до 600000 осц/с, а максимальный размер кадров при анализе осциллограмм до 450000. В цифровом осциллографе MSO7054 применен большой сенсорный дисплей, что наряду с традиционными органами управления на передней панели прибора делает пользовательский интерфейс простым и удобным.
4 аналоговых и 16 цифровых каналов. Полоса пропускания (аналоговая) - 350 МГц. Технология UltraVision 2. Частота дискретизации - 10 Гвыб/с (5 Гвыб/с на 2 канала, 2,50 Гвыб/с - 4 канала). Макс. память - 100 М точек (500 М -опция). АЦП 8 бит. Скорость захвата 600000 осц./сек. Анализ осциллограмм (до 450000 кадров). Расширенная синхронизация (12 типов штатно), протоколы посл. шин (опция) I²C, RS-232, UART, SPI, CAN, FlexRay, LIN, I²S, и MIL-STD-1553. Декодирование протоколов (опц.). 41 тип автоизмерений. Матем. функции. Статистика. БПФ. Цифровой вольтметр. Частотомер.
Технические характеристики осциллографа RIGOL MSO7034:
Полоса пропускания | 350 MГц | ||||
Режим дискретизации | Реальное время | ||||
Количество каналов | 4 аналоговых + 16 цифровых + внешний запуск | ||||
Макс. скорость захвата осциллограмм | ≥600000 осц./сек |
Параметры вертикальной системы | ||
Аналоговые каналы | ||
Связь по входу | открытый, закрытый | |
Входной импеданс | 1 MОм ±1% || 17 пФ ±3 пФ | |
Учет ослабления пробников | 0.01X, 0.02X, 0.05X, 0.1X, 0.2X, 0.5X, 1X, 2X, 5X, 10X, 20X, 50X, 100X, 200X, 500X, и 1000X | |
Определение пробников | автоматическое определение пробников Rigol | |
Максимальное входное напряжение | 1 МОм | 300 Вскз CAT I, 400 Впик; переходное перенапряжение 1600 Впик |
50 Ом | 5 Вскз | |
Вертикальное разрешение | 8 бит | |
Вертикальное отклонение | 1 МОм | 1 мВ/дел ~ 10 В/дел |
50 Ом | 1 мВ/дел ~ 1 В/дел | |
Диапазон смещения | 1 МОм | ±1 В (1 мВ/дел ~ 80 мВ/дел) ±30 В (51 мВ/дел ~280 мВ/дел) ±100 В (285 мВ/дел ~ 10 В/дел) |
50 Ом | ±1 В (1 мВ/дел ~ 100 мВ/дел) ±4 В (102 мВ/дел ~1 В/дел) |
|
Динамический диапазон | ±5 дел (8 бит) | |
Ограничение полосы пропускания | 20 МГц, 250 МГц | |
Погрешность коэфф. усиления | ±2% от полной шкалы | |
Погрешность смещения | <200 > ≥200 мВ/дел: ±0,1 дел ±2 мВ ±1% смещения |
|
ESD защита | ±8 кВ (на входе BNC) | |
Изоляция между каналами | ≥40 дБ | |
Цифровые каналы | ||
Группировка каналов | 16 каналов (D0 ~ D15) 2 группы (D0 ~ D7, D8 ~ D15) |
|
Диапазон порогов | ±20 В с шагом 10 мВ | |
Погрешность установки порога | ±(100 мВ + 3% от установленного значения) | |
Уровень порогов | TTL (1,4 В) 5,0 В CMOS (+2,5 В); 3,3 В CMOS (+1,65 В) 2,5 В CMOS (+1,25 В); 1,8 В CMOS (+0,9 В) ECL (-1,3 В) PECL (+3,7 В) LVDS (+1,2 В) 0 В Настраиваемые пользователем |
|
Максимальное входное напряжение | ±40 В Впик; переходное перенапряжение 800 Впик | |
Максимальный динамический диапазон | ±10 В + значение порога | |
Минимальный размах напряжения | 500 мВп-п | |
Входной импеданс | ~101 кОм || 8 пФ | |
Вертикальное разрешение | 1 бит | |
Параметры горизонтальной системы | ||
Аналоговые каналы | ||
Коэффициент развертки | 500 пс/дел ~ 1000 с/дел | |
Временное разрешение | 10 пс (100 Гвыб/сек) | |
Погрешность временной баз | ±2 ppm ± 2 ppm/год | |
Максимальная задержка | Пред-запуск: ≥ 1/2 ширины экрана Пост-запуск: 1 с....100 дел |
|
Диапазон коррекции смещения между каналами | ±100 нс | |
Режимы | Y-T, X-Y, самописец (≥200 мс/дел) | |
Цифровые каналы | ||
Минимальная определяемая длительность импульса | 3,2 нс | |
Максимальная входная частота | 500 МГц | |
Задержка между каналами | 1 нс (тип.), 2 нс (макс.) | |
Измерения | ||
Курсорные | Количество курсоров | 2 пары XY курсоров |
Режимы | ручной (ΔY, ΔX, 1/ΔX) отслеживания автоизмерения |
|
Измерения в X-Y режиме | X = Канал 1, Y = Канал 2 | |
Автоматические | Количество автоизмерений | 41 тип |
Источник | аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15), результат математической обработки (Math1 ~ Math4) | |
Режим измерения | обычный с повышенной точностью (по всей длине памяти) |
|
Максимальное количество отображаемых на канал | 33 типа | |
Вертикальные | Vmax, Vmin, Vpp, Vtop, Vbase, Vamp, Vupper, Vmid, Vlower, Vavg, VRMS, Per. VRMS, Overshoot, Preshoot, Area, Period Area, Std Dev | |
Горизонтальные | Period, Frequency, Rise Time, Fall Time, +Width, -Width, +Duty, -Duty, Positive Pulse Count, Negative Pulse Count, Rising Edge Count, Falling Edge Count, Tvmax, Tvmin, +Slew Rate, -Slew Rate | |
Другие | Delay(1↑-2↑), Delay(1↑-2↓), Delay(1↓-2↑), Delay(1↓-2↓), Phase(1↑-2↑), Phase(1↑-2↓), Phase(1↓-2↑), and Phase(1↓-2↓) | |
Анализ | частотомер, цифровой вольтметр, анализ мощности, гистограмма | |
Статистика | текущее, среднее, максимальное, минимальное, стандартная девиация, подсчет времени | |
Измерения | ||
Количество отображаемых одновременно | 4 | |
Операции | A+B, A-B, A×B, A/B, FFT, A&&B, A||B, A^B, !A, Intg, Diff, Sqrt, Lg, Ln, Exp, Abs, AX+B | |
Цветовая градация | Поддерживается в математических операциях, в т.ч. БПФ | |
БПФ (FFT) | Максимальная длина | 1 М точек |
Тип окна | прямоугольник, Hanning, Blackman, Hamming, Flat Top, треугольник | |
Представление | полный дисплей, половина дисплея | |
Поиск пиков | максимально 11 пиков | |
Поиск и навигация | ||
Тип | фронт, импульс, рант, скорость нарастания, RS-232, I²C и SPI | |
Отображение | таблица событий | |
Кнопки навигации | перемещение по памяти, перемещение в ZOOM окне, проигрывание записанной осциллограммы, перемещение по событиям | |
Анализ осциллограмм | ||
Pass / Fail | Источник | аналоговые каналы (CH1 ~ CH4) |
Гистограмма | Источник | аналоговые каналы (CH1 ~ CH4), результат автоизмерений |
Тип | горизонтальные, вертикальные, измерение | |
Измерение | сумма, пик, максимальное, минимальное, размах, среднее, медиана, режим, ширина интервала (bin width), сигма | |
Режим | во всех режимах, включая ZOOM, XY, ROLL | |
Цветовая градация | Источник | аналоговые каналы (CH1 ~ CH4) |
Темы | температура, интенсивность | |
Режим | во всех режимах | |
Декодирование | ||
Стандартно | Параллельно (до 20 бит с комбинацией аналоговых и цифровых каналов) | |
Опционально | RS-232 /UART декодирование - опция DS7000-COMP I²C /SPI декодирование - опция DS7000-EMBD LIN /CAN декодирование - опция DS7000-AUTO FlexRay декодирование - опция DS7000-FLEX I²S декодирование - опция DS7000-AUDIO MIL-STD-1553 декодирование - опция DS7000-AERO |
|
СИСТЕМА ЗАПУСКА | ||
Источник запуска | аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15), внешний запуск, по сети | |
Режим запуска | Авто, обычный, одиночный | |
Тип связи | AC, DC, ФВЧ (75 кГц), ФНЧ (75 кГц) | |
Шумовая режекция | Вкл / Выкл | |
Блокировка уровня запуска | 8 нс ~ 10 с | |
Полоса запуска | Внутренний | аналоговая полоса осциллографа |
Внешний | 200 МГц | |
Чувствительность триггера | Внутренний | <10 > ≥10 мВ/дел: 0,5 делений |
Внешний | 200 мВп-п (DC ~ 100 МГц) 500 мВп-п (> 100 МГц) |
|
Диапазон уровня запуска | Внутренний | ±5 делений от центра экрана |
Внешний | ±8 В | |
Сеть | фиксировано 50% | |
Типы запуска | Штатно: запуск по фронту, длительности импульса, скорости нарастания, видео, шаблону, длительности события, истечению времени, ранту, окну, задержке, установке / удержанию и N фронту Опционально: RS-232, UART, I²C, SPI, CAN, FlexRay, LIN, I²S, и MIL-STD-1553 |
|
Запуск по фронту | Тип фронта | нарастающий, спадающий, нарастающий & спадающий |
Источник запуска | аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15) | |
Запуск по длительности импульса | Условие запуска | положительная полярность импульса: >, <, > отрицательная полярность импульса: >, <, > |
Источник запуска | аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15) | |
Запуск по скорости нарастания | Условие запуска | положительная или отрицательная полярность: >, <, > |
Диапазон установок | 800 пс ~ 10 с | |
Источник запуска | аналоговые каналы (CH1 ~ CH4) | |
Запуск по видеосигналу | Система | NTSC, PAL и SECAM |
Стандарт | 480P, 576P HDTV | |
Источник запуска | аналоговые каналы (CH1 ~ CH4) | |
Запуск по шаблону | Установка шаблона | H, L, X, нарастающий фронт, спадающий фронт |
Источник запуска | аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15) | |
Запуск по длительности события | Установка | H, L, X |
Условие запуска | >, <, >, вне интервала >< | |
Ширина окна (время) | 8 нс ~ 4 с | |
Источник запуска | аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15) | |
Запуск по истечении времени (TimeOut) | Тип фронта | нарастающий, спадающий, нарастающий & спадающий |
Время | 16 нс ~ 10 с | |
Источник запуска | аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15) | |
Запуск по ранту | Условие | прохождение через заданный уровень |
Источник запуска | аналоговые каналы (CH1 ~ CH4) | |
Запуск по окну | Тип фронта | нарастающий, спадающий |
Позиция запуска | вход, выход, время | |
Источник запуска | аналоговые каналы (CH1 ~ CH4) | |
Запуск по задержке | Фронт | нарастающий, спадающий |
Условие задержки | >, <, >, вне интервала >< | |
Источник запуска | аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15) | |
Запуск Установка / Удержание | Фронт | нарастающий, спадающий |
Установка времени | 16 нс ~ 10 с | |
Запуск по N фронту | Тип фронта | нарастающий, спадающий |
Источник запуска | аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15) | |
Запуск Установка / Удержание (Setup / Hold) | Установка | H, L |
Условие | < | |
Время установки / удержания | 8 нс ~ 1 с | |
Источник запуска | аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15) | |
RS-232/UART запуск (опция DS7000-COMP) | Условие запуска | Start, Error, Check Error, Data |
Скорость | до 20 Мбит/сек | |
Источник запуска | аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15) | |
I²C запуск (опция DS7000-EMBD) |
Условие запуска | Start, Restart, Stop, Missing Ack, Address, Data, Address & Data |
Разрядность адреса | 7 бит, 8 бит, 10 бит | |
Длина | 1 ~ 5 байт | |
Источник запуска | аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15) | |
SPI запуск (опция DS7000-EMBD) |
Условие запуска | CS, TimeOut |
Разрядностья | 4 бит ~ 32 бит | |
Источник запуска | аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15) | |
CAN запуск (опция DS7000-AUTO) |
Условие запуска | начало фрейма, конец фрейма, Remote ID, Overload, Frame ID, Frame Data, Data&ID, Frame Error, Answer Error, Check Error, Format Error, Random |
Тип сигнала | CAN_H, CAN_L, TX/RX, DIFF | |
Скорость | до 5 Мбит/сек | |
Источник запуска | аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15) | |
FlexRay запуск (опция DS7000-FLEY) |
Условие запуска | Позиция (TSS End, FSS_BSS End, FES End, DTS End); фрейм (Invalid, Syn, Start , All); символ (CAS/MTS, WUS); ошибка (Head CRC Err, Tail CRC Err, Decode Err, Random Err) |
Скорость | до 10 Мбит/сек | |
Источник запуска | аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15) | |
LIN запуск (опция DS7000-AUTO) |
Условие запуска | Sync, ID, Data, Data&ID, Wakeup, Sleep, Error |
Скорость | до 20 Мбит/сек | |
Источник запуска | аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15) | |
I²C запуск (опция DS7000-AUDIO) |
Тип канала | левый, правый, левый и правый |
Условие сравнения | =, ≠, >, <, <>, >< | |
Режимы | I²S, LJ, RJ | |
Источник запуска | аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15) | |
MIL-STD-1553 запуск (опция DS7000-AERO) |
Условие запуска | Data Sync, Cmd Sync, все поля синхронизации All Sync, Data word, command word, status word, Error (ошибка синхронизации и ошибка четности) |
Источник запуска | аналоговые каналы (CH1 ~ CH4) |
Количество каналов
|
2
|
|
Частота дискретизации
|
200 Мвыб/сек
|
|
Вертикальное разрешение
|
14 бит
|
|
Максимальная частота
|
25 МГц
|
|
Стандартные формы
|
синусоидальный, прямоугольный, пилообразный, импульсный, постоянное напряжение DC, шумовой
|
|
Встроенные формы
|
sin(x)/x, экспоненциальное нарастание и спад, функция Гаусса, функция Лоренца, гаверсинус
|
|
Синусоидальный сигнал
|
Диапазон
|
100 мГц...25 МГц
|
Неравномерность
|
±0,5 дБ (относительно 1 кГц)
|
|
Гармонические искажения
|
-40 дБн
|
|
Негармонические искажения
|
-40 дБн
|
|
Коэффициент гармоник
|
1%
|
|
Отношение сигнал / шум
|
40 дБ
|
|
Прямоугольный / Импульсный сигнал
|
Диапазон прямоугольного
сигнала |
100 мГц...25 МГц
|
Диапазон импульсного
сигнала |
100 мГц...1 МГц
|
|
Время нарастания / спада
|
< >
|
|
Выброс
|
< >
|
|
Коэф. заполнения
|
50% фикс. - прямоугольный сигнал
10%...90% - импульсный сигнал |
|
Разрешение коэф. заполнения
|
1% или 10 нс, что больше
|
|
Мин. длительность импульса
|
20 нс
|
|
Разрешение длит. импульса
|
10 нс или 5 бит, что больше
|
|
Джиттер
|
500 пс
|
|
Пилообразный сигнал
|
Диапазон
|
100 мГц...100 кГц
|
Линейность
|
1%
|
|
Симметрия
|
0%...100%
|
|
Шумовой сигнал
|
Полоса
|
<25 >
|
Встроенные формы
|
Диапазон
|
100 мГц...1 МГц
|
Произвольная форма
|
Диапазон
|
100 мГц...10 МГц
|
Количество точек
|
2...16 К точек
|
|
Доп. свойства
|
поддержка сохранения и загрузки форм
|
|
Частота
|
Точность
|
100 ppm (<10 >10 кГц)
|
Разрешение
|
100 мГц или 4 бит, что больше
|
|
Амплитуда
|
Уровень
|
20 мВп-п ... 5 Вп-п (высокий импеданс)
10 мВп-п ... 2,5 Вп-п (50 Ом) |
Разрешение
|
100 мкВ или 3 бит, что больше
|
|
Точность
|
2% (на частоте 1 кГц)
|
|
Смещение
|
Уровень
|
±2,5 В (высокий импеданс)
±1,25 В (50 Ом) |
Разрешение
|
100 мкВ или 3 бит, что больше
|
|
Точность
|
2%
|
|
Модуляция
|
Тип
|
АМ, ЧМ, ШИМ
|
АМ
|
Модул. сигнал: синусоидальный, прямоугольный, пила, шумовой
Частота: 1 Гц ... 50 кГц Глубина модуляции: 0% ... 120% |
|
ЧМ
|
Модул. сигнал: синусоидальный, прямоугольный, пила, шумовой
Частота: 1 Гц ... 50 кГц Смещение: 1 Гц... несущая частота |
|
ШИМ
|
Модул. сигнал: прямоугольный с 50% коэф. заполнения
Частота: 1 Гц ... 50 кГц Частота скачка: 100 мГц... макс. несущая частота |
|
Свипирование
|
Закон
|
линейный / логарифмический
|
Интервал свипирования
|
1 мс ... 500 с
|
|
Частота
|
Внутри диапазона частот
|
|
Пачки импульсов
|
Режим
|
N циклов, непрерывный
|
Количество импульсов
|
1 ... 1 000 000
|
|
Период
|
1 мкс ... 500 с
|
|
Задержка
|
0...100 с
|
|
Источник запуска
|
внутренний, ручной
|
Источник
|
аналоговые каналы (CH1 ~ CH4)
|
Функция измерения
|
DC, DC RMS, AC RMS
|
Разрешение
|
ACV / DCV: 3 бита
|
Режим измерения
|
диаграмма
|
Общие параметры
|
Источник
|
аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15)
|
Разрешение
|
6 бит, пользовательская
|
|
Макс. частота
|
макс. частота аналогового канала
|
|
Функция измерения
|
частота. период, счет ипульсов
|
|
Суммирование
|
Источник
|
48-бит счетчика
|
Фронт
|
подсчет количества нарастающих фронтов
|
|
Временная база
|
внутренний источник опорной частоты
|
Тип дисплея
|
диагональ 10,1" , емкостной сенсорный мультитач
|
Разрешение дисплея
|
1024 (по горизонтали) × 600 (по вертикали) точек
|
Сетка
|
10 делений (по вертикали) x 8 делений (по горизонтали)
|
Послесвечение
|
выкл; от 100 мс до 10 с; бесконечно
|
Яркость
|
256 уровней (ЖК HDMI)
|
Формат сохранения
|
настройки
|
setup (*.stp)
|
изображения
|
image (*.png, *.bmp, *.tif, *.jpg)
|
|
осциллограммы и данные
|
CSV waveform data (*.csv), binary waveform data (*.bin, *.wfm), list data (*.csv),
reference waveform data (*.ref, *.csv, *.bin), arbitrary waveform data (*.arb) |
|
Опорные осциллограммы
|
10 осциллограмм
|
USB 2.0 Hi-speed Host
|
4 (3 на передней панели, 1 на задней панели)
|
|
USB 2.0 Hi-speed Device
|
1 на передней панели (совместимость с USBTMC)
|
|
LAN
|
1 на передней панели (10 / 100 / 1000-порт, поддержка LXI-C)
|
|
GPIB
|
адаптер USB-GPIB (опция)
|
|
WEB интерфейс
|
поддержка VNC Web
|
|
HDMI видеовыход
|
1 на передней панели (HDMI 1.4b, A plug)
|
|
Aux Output комбинированный выход
|
Разъем
|
BNC на задней панели:
Vo (H) ≥2.5 В (открытый контур) ≥1.0 В (50 Ом - GND) Vo (L) ≤0.7 В (на нагрузке) ≤4 мА; ≤0.25 В (50 Ом - GND) |
Выход синхронизации
(Trig Out) |
Импульсный сигнал синхронизации
|
|
Выход "Годен / Не годен" (Pass / Fail)
|
Импульсный сигнал по событию (задание полярности, длительность 100 нс...10 мс
|
|
Выход компенсации пробника
|
Частота
|
меандр 1 кГц
|
Амплитуда
|
3 Вп-п
|
Напряжение
|
100 ~ 240 Вэфф. AC, 45 ~ 440 Гц
|
Потребляемая мощность
|
<200 >
|
Предохранитель
|
3,15 A, T тип, 250 В
|
Габаритные размеры
|
410 мм × 224 мм × 135 мм (Ш*В*Г)
|
Вес
|
3,9 кг без упаковки
7,1 кг с упаковкой |
Комплект поставки:
Оформить покупку в интернет-магазине. Вам необходимо добавить продукцию в электронную корзину, заполнить короткую заявку и отправить её нам.
Обратится к специалистам «А3 Инжиниринг». Написать на электронную почту, в WhatsApp, или позвонить по номеру телефона. Указать какая товарная позиция вас интересует, а также количество единиц, и получить счет на оплату.
Посетить наш офис, где можно протестировать продукцию, а после оформить заказ.
Наша компания работает с надёжными курьерскими службами, ответственными транспортными компаниями, что позволяет организовать обслуживание клиентов на высшем уровне. Доставка осуществляется по всей территории РФ, Казахстана и Беларуси.
Вы сами выбираете подходящую компанию для получения товара − «Деловые линии», ПЭК, СДЭК «СПСР-экспресс», DHL, «Курьер Сервис», «Грузовозофф». Стоимость доставки зависит от удалённости пункта назначения от нашего склада.
Пункт выдачи СДЕК в г. Москва: Нагорный проезд д.7 стр. 1.
Мы принимаем оплату безналичным способом. Вам необходимо осуществить перевод средств на расчётный счёт нашей компании. Все документы будут подготовлены максимально быстро − за 60-90 минут.
Вместе с продукцией вы получаете:
Также к товару прилагаются официальные документы − инструкция, гарантийный талон, свидетельство о калибровке или поверке, если эти процедуры проводились. Узнать больше можно, позвонив нам по номеру +7 (800) 500-59-46.
