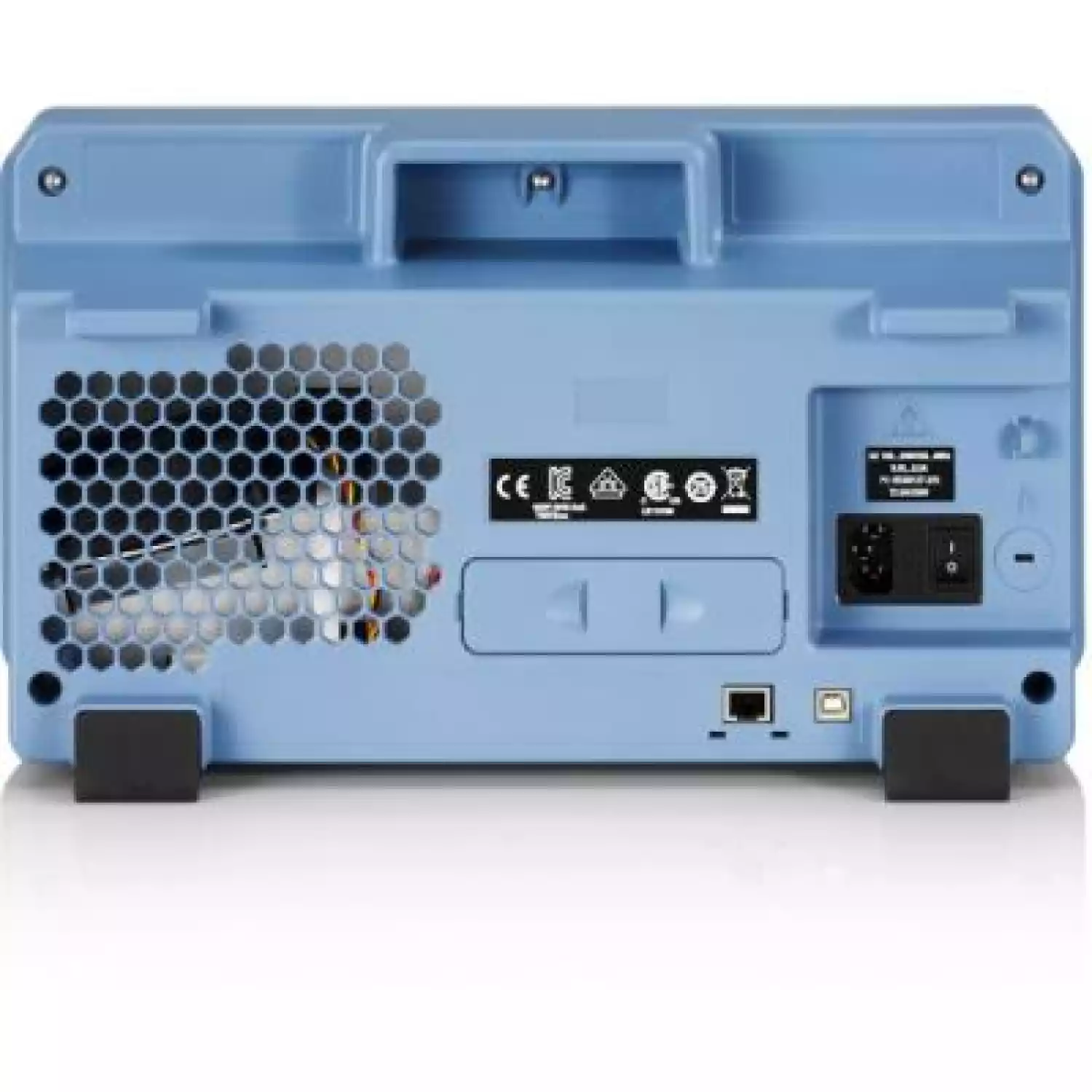

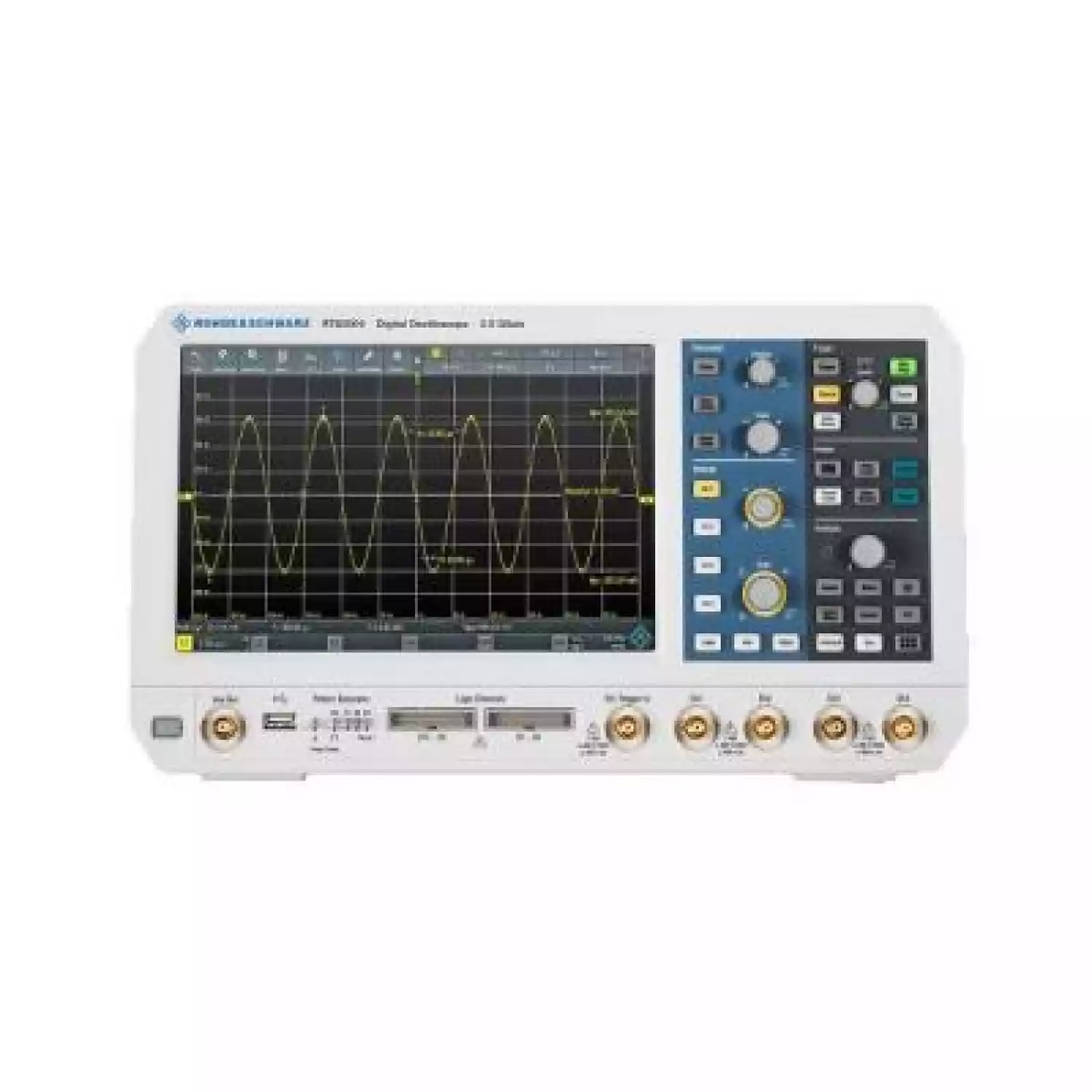

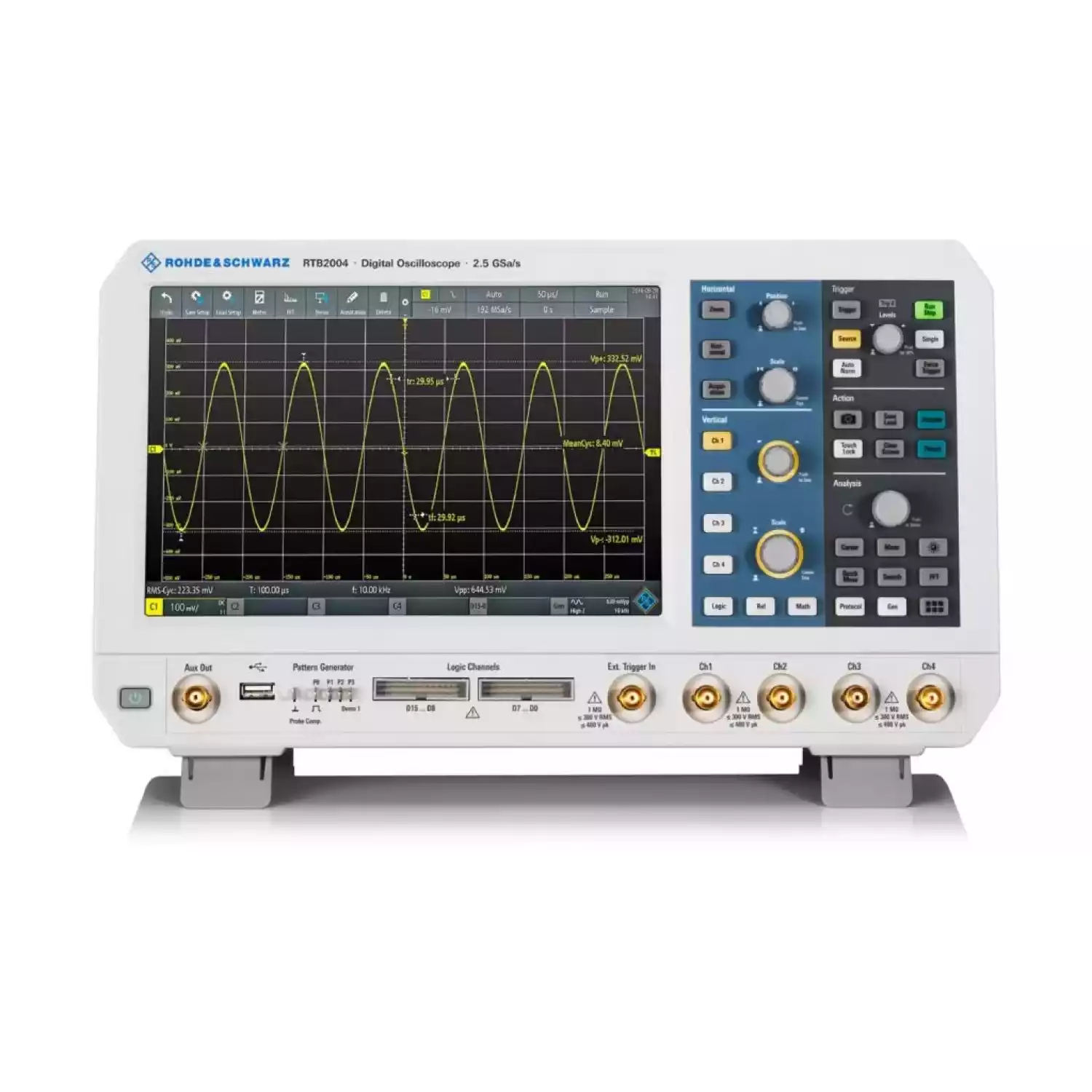

Цифровой осциллограф Rohde & Schwarz RTB2004-B241
Артикул: 16431

Цифровой осциллограф Rohde & Schwarz RTB2004-B241

Артикул: 16431
Под заказ
Срок поставки от 7 дней
Цена по запросу
Запросить цену
В избранное Из избранного
Нашли дешевле? Снизим цену!
Получить скидку
Отгрузка со склада
Все цены на сайте указаны с учетом НДС
Доставка по России, Казахстану и Беларуси, курьерскими службами и транспортными компаниями
Обмен или возврат товара при обнаружении неисправности
Нашли дешевле? Снизим цену!
Получить скидку

Данная модель представляет собой одну из разновидностей настольного осциллографа RTB2004. Отличается от базовой модели встроенной опцией RTB-B241, которая расширяет рабочий частотный диапазон до 100 МГц.



Особенности цифрового четырехканального осциллографа RTB2004:



  • Стандартная полоса пропускания может быть увеличена с помощью программных опций;

  • Режим смешанных сигналов (MSO –опционально) с 16 логическими каналами;

  • Синхронизация и декодирование данных последовательных интерфейсов (опционально);

  • Высокоскоростная система сбора данных с функцией архива;

  • Вертикальное разрешение 10 бит;

  • Чувствительность 1 мВ/дел.;

  • Множество функции автоматических измерений, математических функций, контроль на основе масок, анализ спектра на основе БПФ;

  • Встроенный генератор функций с полосой до 25 МГц;

  • Встроенный генератор кодовых последовательностей;

  • Встроенный 3-разрядный вольтметр;

  • Встроенный 6-разрядный частотомер;

  • Цветной емкостной сенсорный дисплей диагональю 10,1 дюймов;

  • Масса 2,5 кг.



Технические характеристики Rohde & Schwarz RTB2004-B241:

  • Число аналоговых каналов: 4
  • Число осциллографических каналов: 16 (опция RTB-B1)
  • Полоса пропускания аналоговых каналов: 100 МГц
  • Максимальная входная частота для логических каналов: 300 МГц
  • Время нарастания переходной характеристики:
    • <5 нс стандартно
    • <3,5 нс с опцией RTB-B241
    • <1,75 нс с опцией RTB-B242
    • <1,15 нс с опцией RTB-B243
  • Диапазон значений коэффициента отклонения по вертикали: от 1 мВ/дел до 5 В/дел
  • Импеданс аналоговых каналов: 1 МΩ+/-2%, 9 пФ +/-2 пФ
  • Импеданс логических каналов: 10 кΩ+/-2%, ~4 пФ
  • Максимальное входное напряжение:
    • Аналоговые каналы: 300 В (СКЗ), макс. 400 В (ПИК)
    • Логические каналы: +/- 40 В (ПИК)
  • Диапазон временной развертки: от 1 нс/дел до 500 с/дел
  • Погрешность временной развертки: 2,5x10 -6
  • Частота дискретизации аналоговых каналов:
    • 1,25 ГВыб/с
    • 2,5 ГВыб/с с чередованием
  • Частота дискретизации логических каналов: 1,25 ГВыб/с
  • Глубина памяти:
    • 10 млн. точек
    • 20 млн. точек с чередованием
    • 160 млн. точек сегментированной памяти (с опц. R&S RTB-K15)
  • Разрешение: 10 бит (16 бит в режиме high-resolution)
  • Скорость обновления: до 50'000 осциллограмм/с
  • Источники синхронизации: входы аналоговых и логических каналов (опционально)
  • Режимы запуска: автоматический, ждущий, однократный
  • Виды запуска:
    • Стандартно: edge, width, video (PAL, NTSC, SECAM, PAL-M, SDTV 576i, HDTV 720p, HDTV 1080i, HDTV 1080p), pattern, serial bus, timeout, line
    • Опционально: I2C, SPI, UART/RS-232/RS-422/RS-485, CAN/LIN
  • Автоматические измерения: до 31 измерения, разбитых по категориям амплитуда/время/частота/мощность
  • Курсорные измерения: амплитудные и временные
  • Математическая обработка: сложение, вычитание, умножение, деление, БПФ
  • Тестирование по маске: тестирование по критерию годен/не годен
  • Генератор тестовых последовательностей: 4 бит I2C, SPI, UART и CAN/LIN
  • Цифровой вольтметр:
    • Разрядность: 3 разряда
    • Типы измерений: DC, AC+DCскз и ACскз
    • Источник: аналоговые каналы
  • Диагональ: емкостной цветной сенсорный, диагональю 10.1 дюймов
  • Разрешение: 1280x800 пикселей (WXGA)
  • Интерфейсы: USB host, USB device, LAN
  • Размеры: 390x220x152
  • Вес: 2.5 кг.
