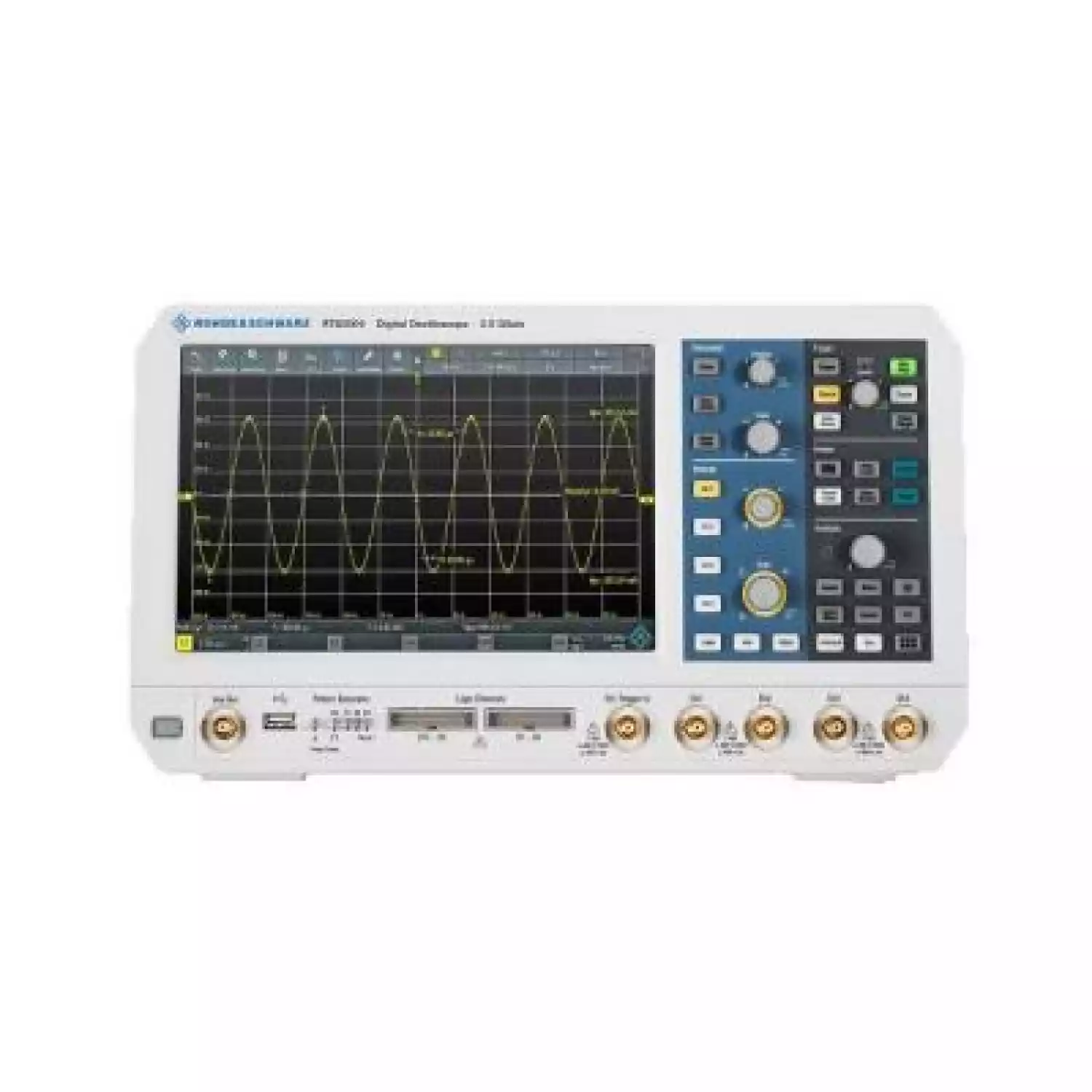

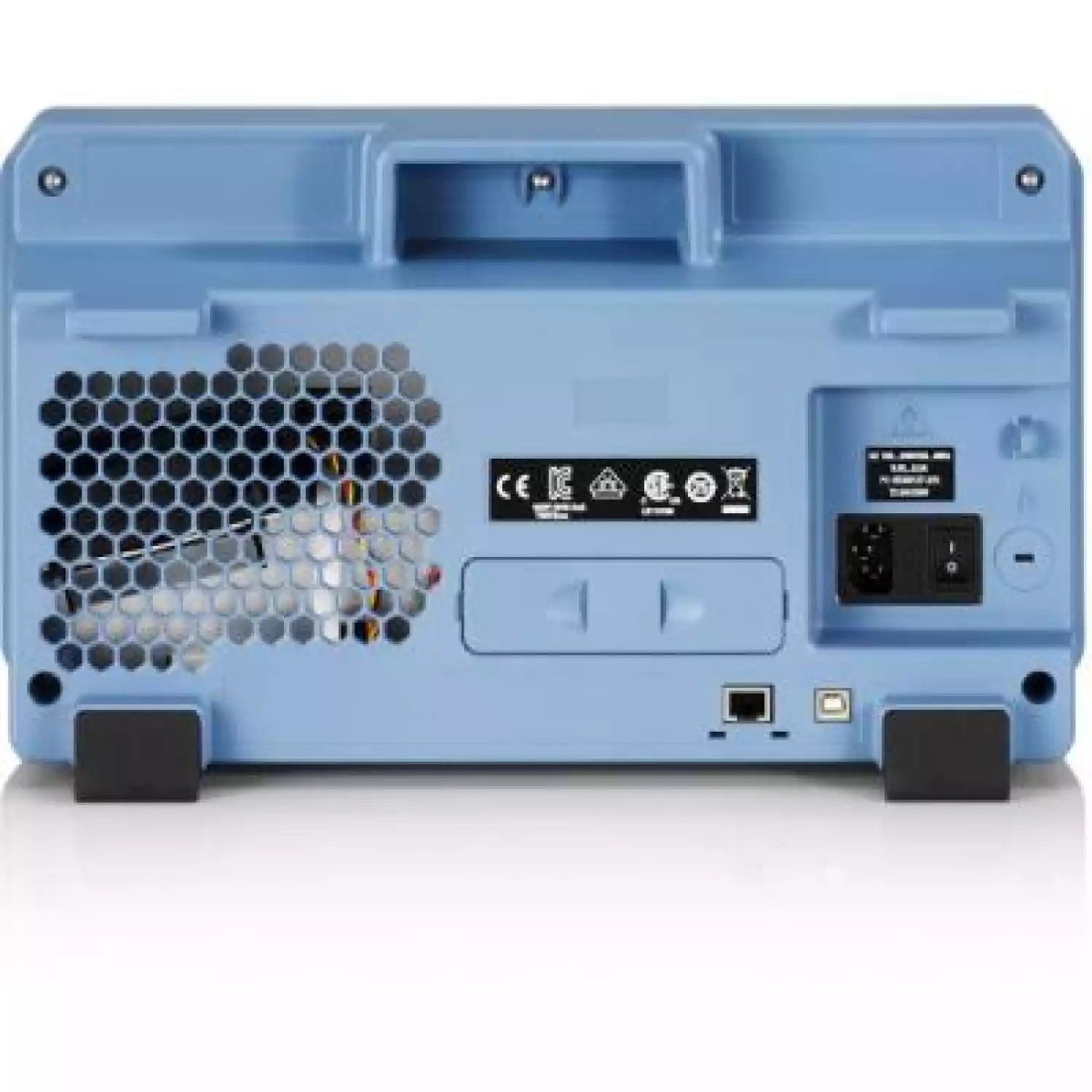

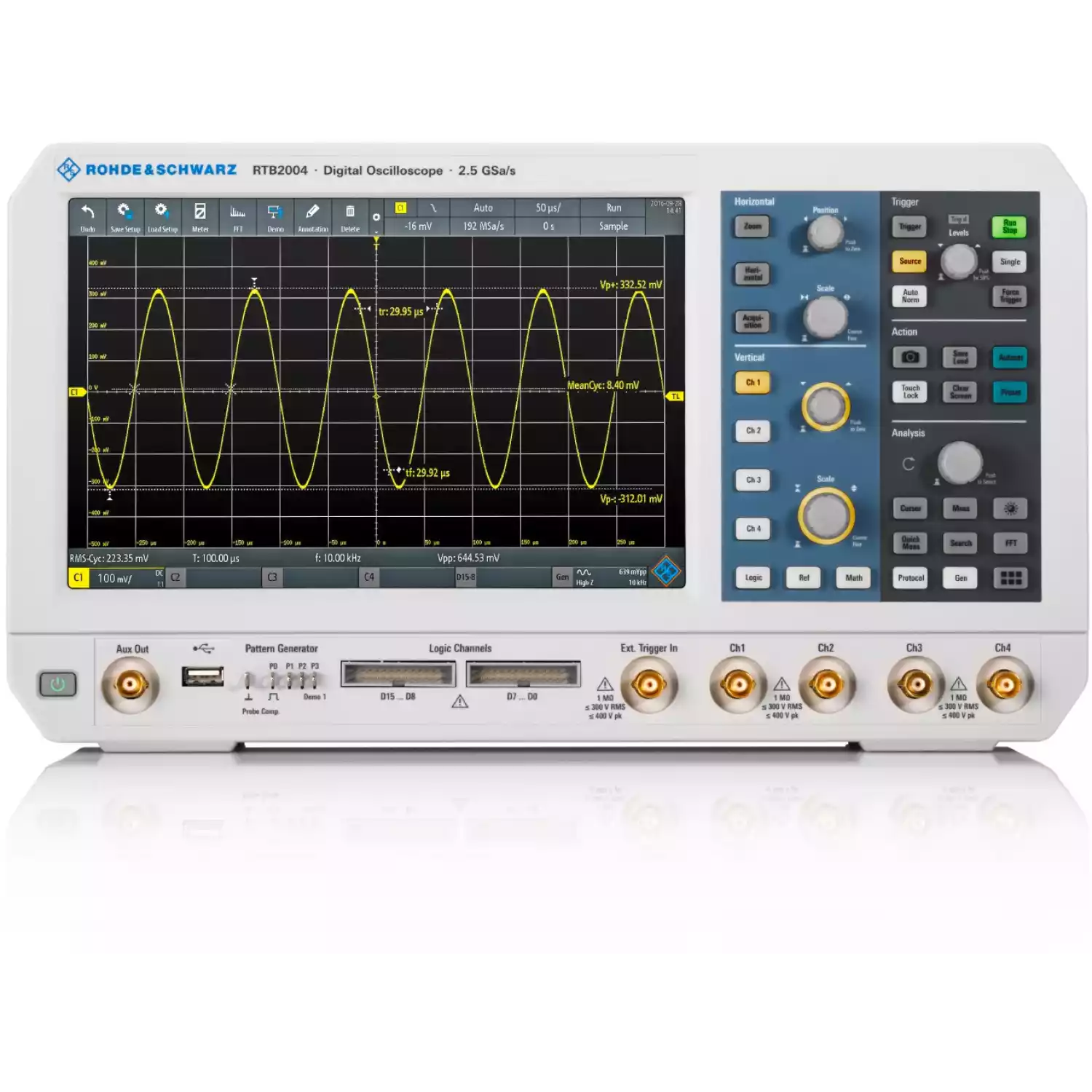

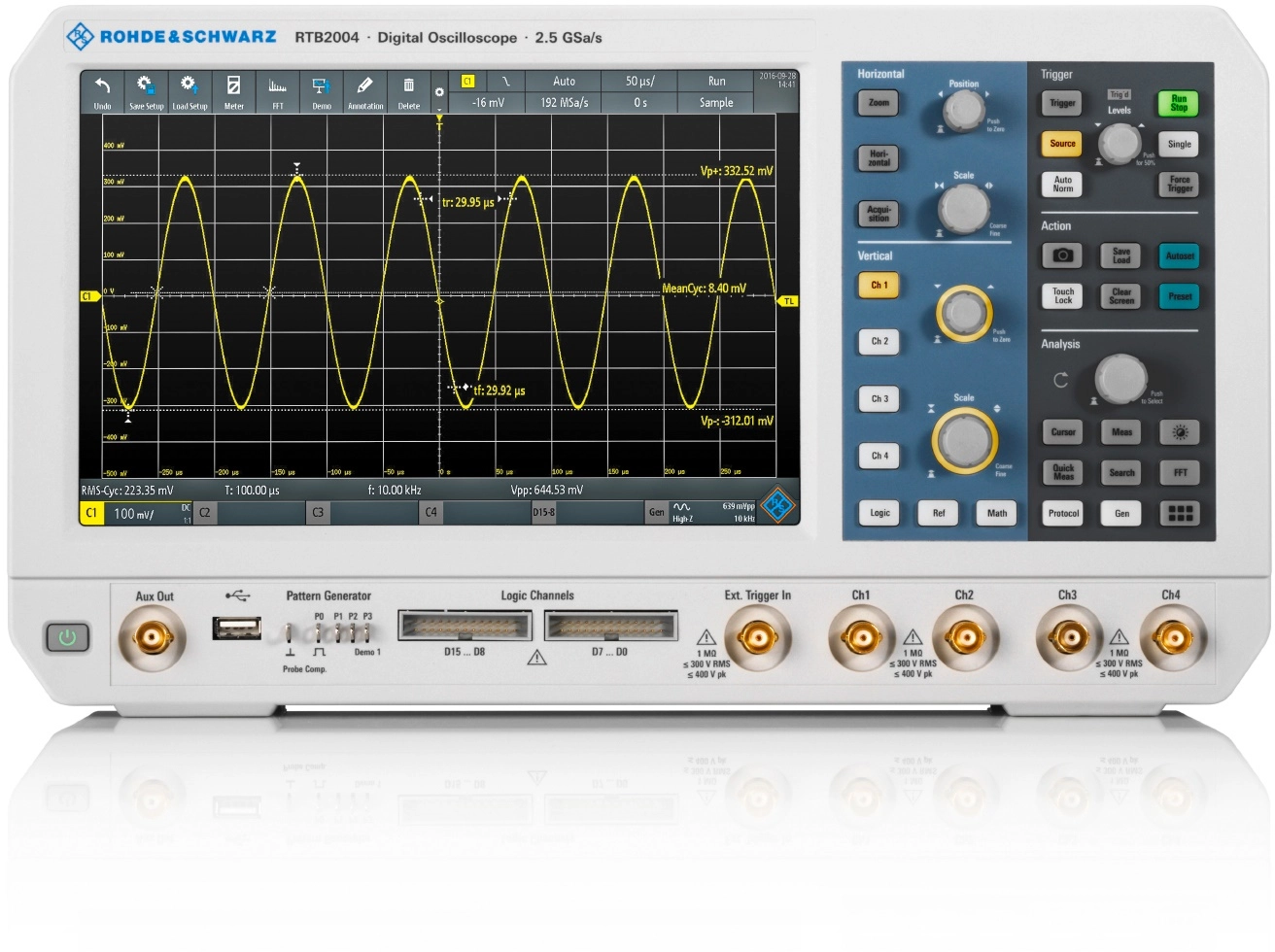

Цифровой осциллограф Rohde & Schwarz RTB2K-COM4
Артикул: 16439

Цифровой осциллограф Rohde & Schwarz RTB2K-COM4

Артикул: 16439
Под заказ
Срок поставки от 7 дней
Цена по запросу
Запросить цену
В избранное Из избранного
Нашли дешевле? Снизим цену!
Получить скидку
Отгрузка со склада
Все цены на сайте указаны с учетом НДС
Доставка по России, Казахстану и Беларуси, курьерскими службами и транспортными компаниями
Обмен или возврат товара при обнаружении неисправности
Нашли дешевле? Снизим цену!
Получить скидку

Цифровой осциллограф Rohde & Schwarz RTB2K-COM4 - прибор, предназначенный для исследования амплитудных и временных параметров электрического сигнала, подаваемого на его вход. Осциллографы этой марки объединяют в себе высокую производительность и многофункциональность при компактном исполнении и малом весе. Как и модели более высокого класса, этот прибор имеет крупноразмерный дисплей высокого разрешения, совмещает кнопочное и сенсорное управление. За счет этого повышается удобство пользования и эффективность работ.



Основные особенности цифрового осциллографа Rohde & Schwarz RTB2K-COM4:

  • Ширина полосы пропускания 300 МГц.

  • Анализ ранее сохраненных последовательностей возможен благодаря функции архива.

  • Использование аналоговых и логических входов при отладке сложных комбинированных систем в режиме MSO.

  • Задание тестовых сигналов и последовательностей встроенным ARB-генератором.

  • Поддержка синхронизации и декодирования по стандартным протоколам I2C/SPI, разновидностям RS232, CAN/LIN.

Данная модель имеет четыре входных канала и поставляется в комплекте с набором опций, существенно расширяющих функционал прибора. Поэтому, отпадает необходимость его модернизации при решении сложных задач.

10-битный АЦП, на базе которого сконструирован цифровой осциллограф Rohde & Schwarz RTB2K-COM4, обладает более высоким разрешением, по сравнению с АЦП на 8 разрядов. При рассмотрении сложных сигналов фиксируются все их подробности. Наличие встроенного вольтметра TRMS и частотомера, логических анализаторов, 13 видов курсорных измерений повышают информативность и эффективность анализа данных. За счет этого минимизируется трудоемкость диагностики и отладки сложных систем.

Для использования в целях обучения цифровой осциллограф Rohde & Schwarz RTB2K-COM4 оснащен рядом специальных функций. При формировании отчетов, осциллограммы прямо на дисплее можно снабжать комментариями, сохраняя снимок с экрана нажатием одной кнопки. Через веб-интерфейс, при использовании LAN подключения, изображение с экрана прибора транслируется на компьютеры в учебном классе. Наличие USB порта обеспечивает простую интеграцию осциллографа в состав измерительных систем с дистанционным управлением.



Технические характеристики Rohde & Schwarz RTB2K-COM4:

  • Число аналоговых каналов

4 осциллографических 16 логических (RTM-B1)

  • Полоса пропускания аналоговых каналов (при коэфф. отклонения ≤2 мВ/дел)

70 МГц

  • Максимальная входная частота для логических каналов

300 МГц

  • Время нарастания переходной характеристики (расчетное)

<5 >

  • Диапазон значений коэффициента отклонения по вертикали

от 1 мВ/дел до 5 В/дел

  • Импеданс аналоговые каналы

1 МΩ+/-2%, 9 пФ +/-2 пФ

  • Импеданс логические каналы

10 кΩ+/-2%, ~4 пФ

  • Максимальное входное напряжение

аналоговые каналы: 300 В (СКЗ), макс. 400 В (ПИК) логические каналы: +/- 40 В (ПИК)

  • Диапазон временной развертки

от 1 нс/дел до 500 с/дел

  • Погрешность временной развертки

2,5x10-6

  • Функция ZOOM

ScanStation P50

  • Частота дискретизации аналоговые каналы

2,5 ГВыб/с с чередованием

  • Частота дискретизации логические каналы

1,25 ГВыб/с

  • Глубина памяти

10 млн. точек 20 млн. точек с чередованием 160 млн. точек сегментированной памяти (c опц. R&S®RTB-K15)

  • Разрешение

10 бит (16 бит в режиме high-resolution)

  • Скорость обновления

до 50’000 осциллограмм/с

  • Источники синхронизации

входы аналоговых каналов, входы логических каналов (опционально)

  • Режимы запуска

автоматический, ждущий, однократный

  • Виды запуска

Стандартно: edge, width, video (PAL, NTSC, SECAM, PAL-M, SDTV 576i, HDTV 720p, HDTV 1080i, HDTV 1080p), pattern, serial bus, timeout, line Опционально: I2C, SPI, UART/RS-232/RS-422/RS-485, CAN/LIN

  • Автоматические измерения

до 31 измерений, разбитых по категориям амплитуда/ время/ частота/ мощность

  • Курсорные измерения
  • Амплитудные и временные
  • Математическая обработка

сложение, вычитание, умножение, деление, БПФ

  • Тестирование по маске

тестирование по критерию годен/не годен;

  • Диагональ

Емкостной цветной сенсорный, диагональю 10.1 дюймов

  • Разрешение

1280х800 пикселей (WXGA)

  • Интерфейсы

USB host, USB device, LAN

  • Размеры

390×220×152

  • Вес

2.5
