Высокоточный осциллограф RTH1004-B244, разработанный известной немецкой компанией Rohde & Schwarz, объединяет в себе технические характеристики прецизионного прибора и габариты переносного многофункционального измерителя. Устройство представляет собой одну из моделей в линейке RTH1000 и предлагает пользователю четыре входных канала и полосу пропускания, равную 500 МГц. Если мощности будет недостаточно, пиковый показатель рабочей частоты может быть увеличен путем установки той или иной программной опции. Главной отличительной особенностью новой разработки Роде и Шварц, помимо высокой точности и компактных размеров, является корпус, полностью защищенный от воздействия влаги и грязи. Кроме этого, прочная конструкция позволяет выдержать падение с высоты нескольких метров. При этом не требуется повторная настройка или калибровка. Иными словами, RTH 1004-B244 - это идеальный инструмент для решения широкого круга задач в исследовательских лабораториях и промышленных объектах.
Многозадачность
R&S RTH1004-B244 сочетает в себе измерительные функции сразу пяти приборов, что позволяет использовать его для решения задач любой сложности как в узконаправленных (образовательных или метрологических), так и производственных масштабах.
Лабораторный осциллограф
Цифровой мультиметр

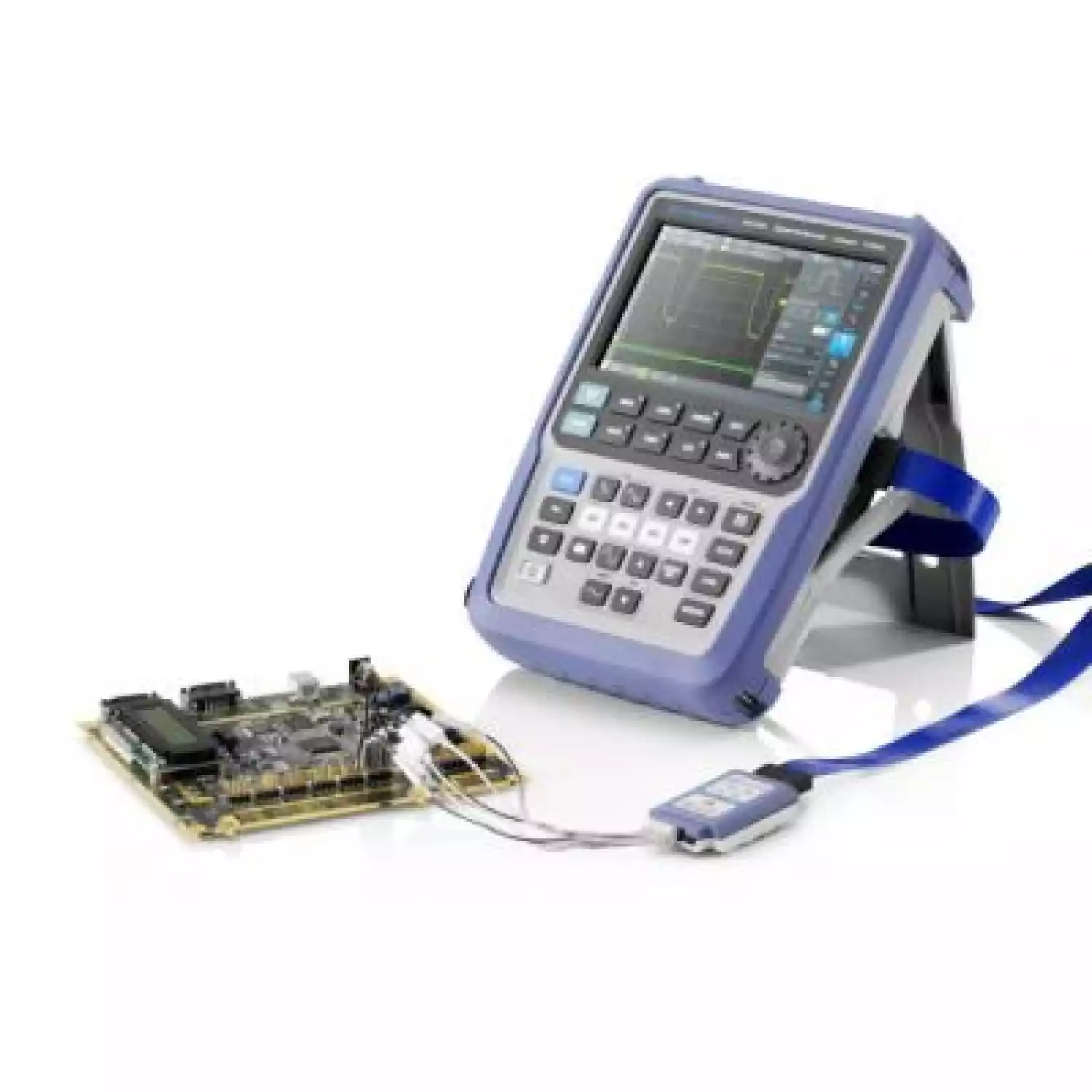

Логический анализатор
Регистратор полученной информации
Тестер протоколов
Непревзойденный уровень безопасности
Все входы, а также цифровые интерфейсы, оснащены двойным слоем изоляции. Это обеспечивает максимальную удобство во время проведения испытаний высоковольтного электрооборудования, а также значительно уменьшает риск случайного короткого замыкания.

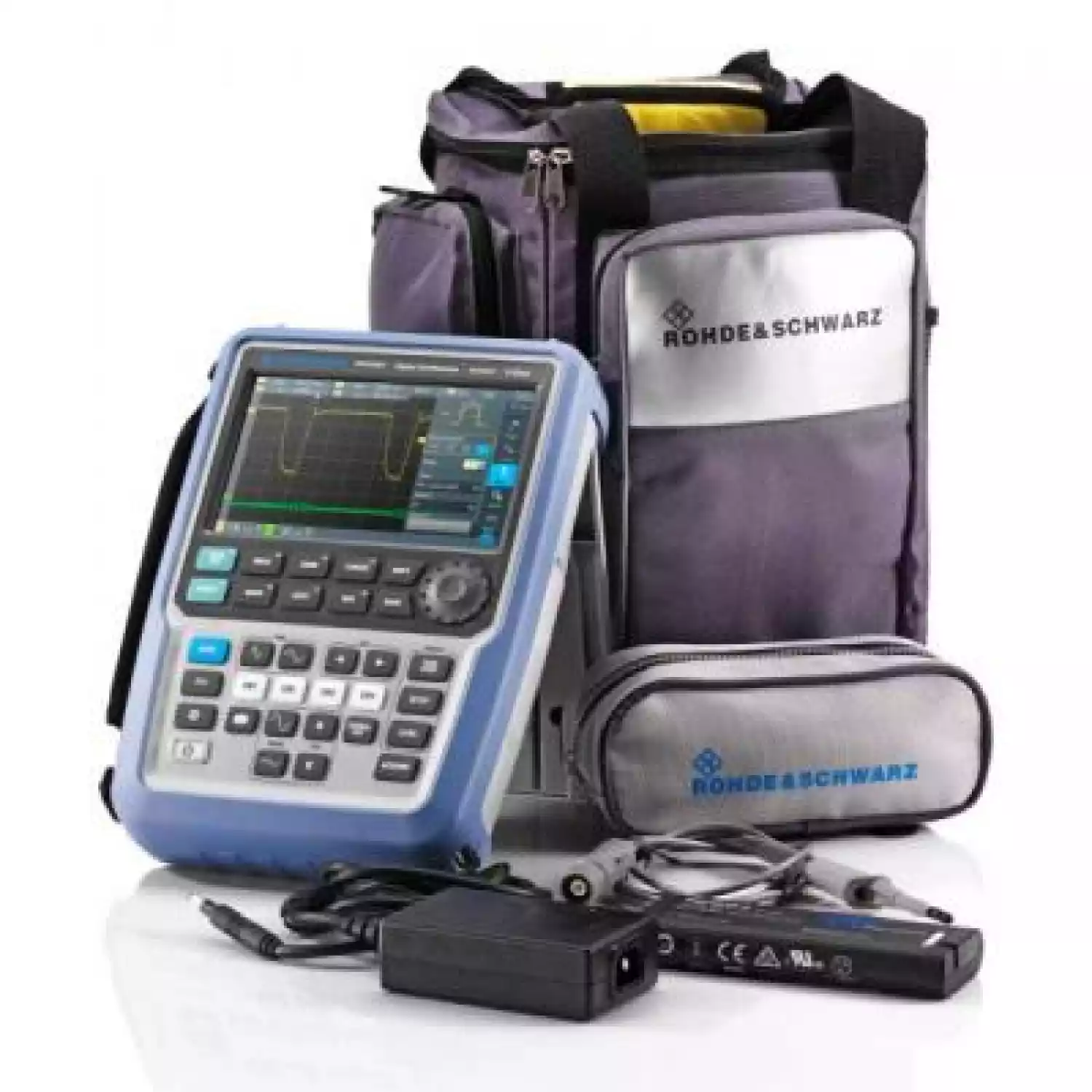

Корпус защищён от механических повреждений, от проникновения пыли и воды, а прорезиненное покрытие обуславливает надёжную транспортировку при работе в полевых условиях. Это дает возможность работать даже в агрессивной климатической среде. Благодаря удобному кнопочному интерфейсу и функциональному колесику можно работать даже в перчатках (если это потребуется).
Использование современных технологий:
Технические характеристики Rohde & Schwarz RTH1004-B244:
|
R&S® RTH1002 |
R&S® RTH1004 |
|
|
||
|
Система вертикального отклонения |
|||||
|
Входные каналы |
2 осциллографических |
4 осциллографических |
|||
|
1 мультиметр |
8 логических (опция RTH-B1) |
||||
|
8 логических (опция RTH-B1) |
|
||||
|
Полосы пропускания для аналоговых каналов |
60 МГц RTH1002 |
60 МГц RTH1004 |
|||
|
100 МГц RTH1002-B221 |
100 МГц RTH1004-B241 |
||||
|
200 МГц RTH1002-B222 |
200 МГц RTH1004-B242 |
||||
|
350 МГц RTH1002-B223 |
350 МГц RTH1004-B243 |
||||
|
500 МГц RTH1002-B224 |
500 МГц RTH1004-B244 |
||||
|
Максимальная входная частота для логических каналов |
250 МГц |
||||
|
Время нарастания переходной характеристики (расчетное) |
<5,8 > |
<5,8 > |
|||
|
<3,5 > |
<3,5 > |
||||
|
<1,75 > |
<1,75 > |
||||
|
|
|||||
|
|
|||||
|
Диапазон значений коэффициента отклонения по вертикали |
от 2 мВ/дел до 100 В/дел |
||||
|
Импеданс аналоговые каналы |
1 МΩ+/-1%, 12 пФ +/-2 пФ |
||||
|
Импеданс логические каналы |
100 кΩ+/-2%, ~4 пФ |
||||
|
Максимальное входное напряжение |
BNC-входы: CATIV 300 В (СКЗ), 424 В (пик) |
||||
|
с пробникамиRT-ZI10 или -ZI11: CAT IV 600В, CAT III 1000 В |
|||||
|
Система горизонтального отклонения |
|||||
|
Диапазон временной развертки |
от 1 нс/дел до 500 с/дел |
||||
|
Погрешность временной развертки |
+/- 10×10 -6 |
||||
|
Система сбора данных |
|||||
|
Частота дискретизации |
1 х 5 ГВыб/с |
1 х 5 ГВыб/с |
|||
|
аналоговые каналы |
2 х 2,5 ГВыб/с |
2 х 2,5 ГВыб/с |
|||
|
|
|
4 х 1,25 ГВыб/с |
|||
|
Частота дискретизации |
8 х 1,25 ГВыб/с |
||||
|
логические каналы |
|||||
|
Глубина памяти |
500 кТочек при дискретизации 5 Гвыб/с |
||||
|
250 кТочек/канал при дискретизации 2,5 Гвыб/с |
|||||
|
125 кТочек/канал при дискретизации1,25 Гвыб/с |
|||||
|
Вертикальное разрешение |
9 бит |
||||
|
Скорость обновления |
до 50’000 осциллограмм/с |
||||
|
Система синхронизации |
|||||
|
Источники синхронизации |
входы аналоговых каналов, |
||||
|
входы логических каналов (опционально) |
|||||
|
Режимы запуска |
автоматический, ждущий, однократный |
||||
|
Виды запуска |
Стандартно: по фронту, по глитчу, по длительности импульса. |
||||
|
Опционально (RTH-K19): ТВ/видео, по последовательности, по состоянию, по полярности импульса, по скорости нарастания, по окну, Data2clock , по последовательной шине данных, таймаут, по интервалу, (RTH-K1 и K2): по протоколу |
|||||
|
Анализ осциллограмм |
|||||
|
Автоматические измерения |
до 33 измерений, разбитых по категориям амплитуда/ время/ частота/ мощность |
||||
|
Курсорные измерения |
Амплитудные и временные |
||||
|
Математическая обработка |
сложение, вычитание, умножение, деление, абсолютное значение, возведение в квадрат, инверсия |
||||
|
Тестирование по маске |
тестирование по критерию годен/не годен; |
||||
|
выбор реакции на событие: нет/ звуковой сигнал/ стоп |
|||||
|
одновременно до 5 масок |
|||||
|
Дополнительные возможности |
|||||
|
Регистратор данных |
Одновременно до 4 каналов; |
||||
|
Скорость измерений: 1/ 2/ 5 измерений в секунду; |
|||||
|
Глубина памяти: 2 млн. точек на канал |
|||||
|
Цифровой вольтметр (DVM) |
- |
Источник: аналоговые каналы; |
|||
|
Разрешение: 3 разряда; |
|||||
|
До 4 измерений; |
|||||
|
Измерение напряжения: DC, AC, AC+DC с индикацией макс/ мин./ среднего значения |
|||||
|
Цифровой мультиметр (DMM) |
Источник: 4 мм входы типа “banana”; |
|
|
||
|
Разрешение: 4 разряда; |
|
|
|||
|
Одновременно 1 измерение; |
|
|
|||
|
Типы измерения: напряжение, ток, сопротивление, неразрывность электрических цепей, тестирование диодов, температура, частота, емкость |
|
|
|||
