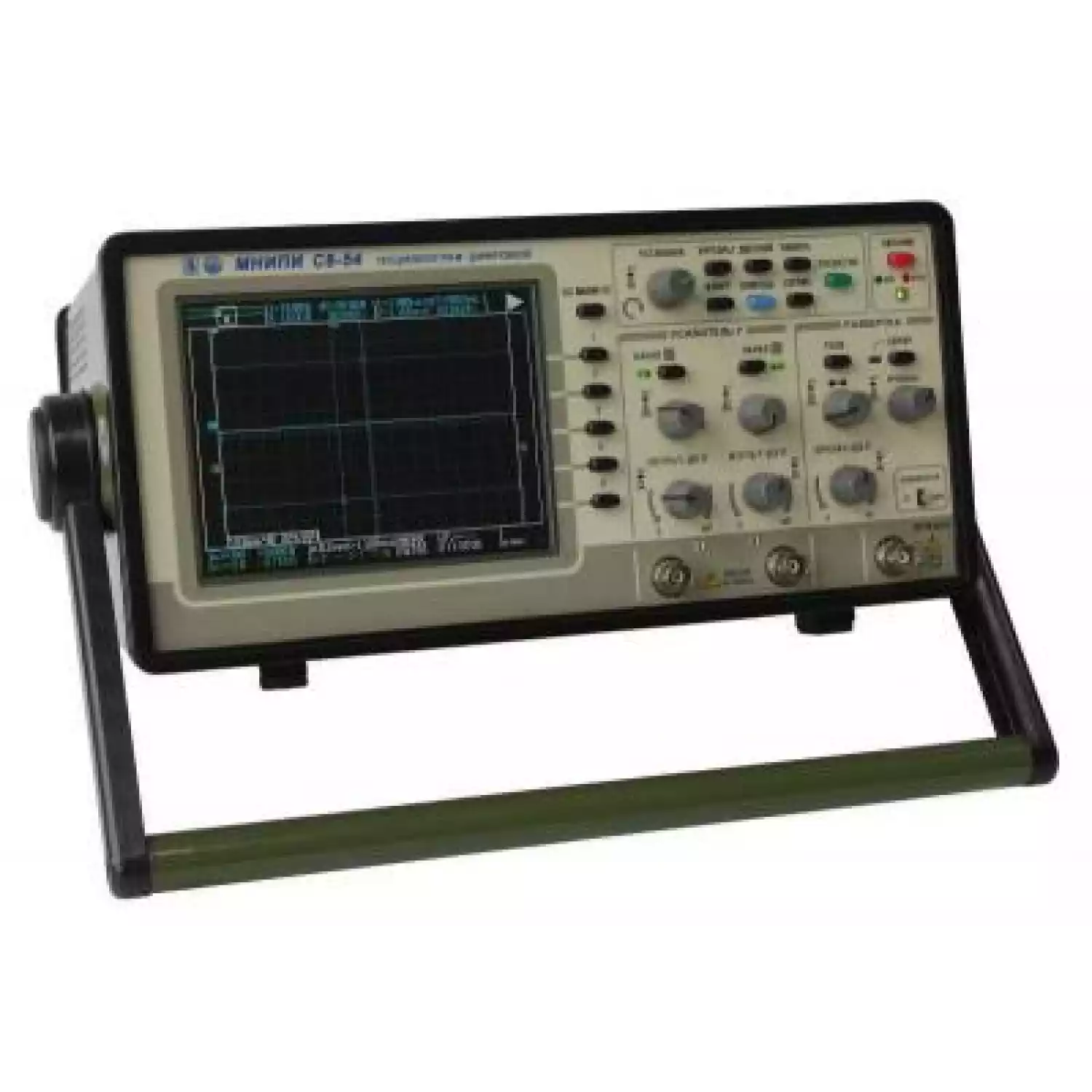

Цифровой осциллограф С8-54
Артикул: 16524

Цифровой осциллограф С8-54

Артикул: 16524
Под заказ
Срок поставки от 7 дней
170 400 руб.
В избранное Из избранного
Нашли дешевле? Снизим цену!
Получить скидку
Отгрузка со склада
Все цены на сайте указаны с учетом НДС
Доставка по России, Казахстану и Беларуси, курьерскими службами и транспортными компаниями
Обмен или возврат товара при обнаружении неисправности
Нашли дешевле? Снизим цену!
Получить скидку

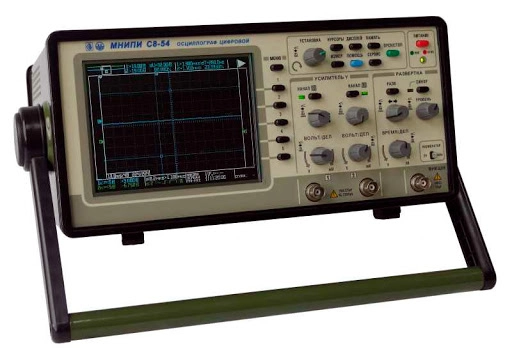

Осциллограф С8-54



Назначение осциллографа С8-54:

Двухканальный цифровой запоминающий осциллограф С8-54 предназначен для исследования и измерения параметров электрических сигналов в полосе частот от 0 до 200 МГц. Осциллограф обеспечивает регистрацию, запоминание, цифровое измерение в диапазоне амплитуд от 2 мВ до 300 В и временных интервалов от 1 нс до 200 с, измерение амплитудно-временных параметров входного сигнала с выводом результата измерения на цветной TFT дисплей.Область применения осциллографа: наладка, контроль, ремонт радиотехнической аппаратуры, электронных систем и устройств различного назначения.



Цифровой осциллограф С8-54 облает следующими отличительными особенностями:

  • Полоса пропускания 200 МГц;

  • Универсальное питание;

  • 2 канала, вход внешней синхронизации;

  • Чувствительность по вертикали 2 мВ/дел;

  • Частота дискретизации до 400 Мвыб/сек, в реальном масштабе времени;

  • Цветной ЖК экран со светодиодной подсветкой;

  • Сохранение сигналов на внешнем носителе в графическом и текстовом виде;

  • Курсорные измерения и 22 вида цифровых измерений;

  • Интерфейс USB и Ethernet;

  • Функция частотомера;

  • Функция регистратора.



Дополнительные возможности осциллографа цифрового С8-54:

  • Курсорные измерения;

  • Одновременное наблюдение текущего и сохранённого сигналов;

  • Режимы усреднения, накопления, сглаживания и отображения минимального и максимального значения;

  • Автоматическое сохранение в энергозависимой памяти до 128 последних сигналов;

  • Сохранение в энергонезависимой памяти более 20 произвольных сигналов;

  • Сохранение сигналов на внешнем носителе в графическом и текстовом виде;

  • Функции суммирования и перемножения каналов;

  • БПФ;

  • Интерактивные подсказки;

  • Инверсия каналов;

  • Управление прибором и сбор данных через порты USB и LAN посредством команд SCPI;

  • Функция частотомера 0.01Гц - 200МГц;

  • Курсорные измерения.



Технические характеристики осциллографа С8-54:

Параметр

Значение

Технические характеристики

Число каналов

2

Полоса пропускания

200 МГц

Частота дискретизациия

400 МГц

Эквивалентная частота дискретизации

20 ГГц

Время нарастания

≤1,75 нс

Выброс

≤1,75 нс

Время установления

≤9 нс

Входное активное сопротивление

(1±0,02) МОм/ 50 Ом

Входная ёмкость

≤25 пФ

Диапазон коэффициентов отклонения

от 2 мВ/дел до 5 В/дел с шагом 1-2-5

Диапазон коэффициентов развёртки

от 1 нс/дел до 10 с/дел с шагом 1-2-5

Длина записи

281, 512, 1024, 2048, 4096, 8192, 16384 отсчётов в двух каналах; 32 768 отсчётов в одном канале

Режимы запуска развёртки

автоматический, ждущий, однократный

Синхронизация

внутренняя, внешняя; ручная, автоматическая

Режимы сбора данных

автоматическая установка размеров изображения по вертикали и горизонтали (автопоиск) для периодических сигналов;

пред/послезапуск;

сохранение в памяти последних сигналов;

запись и отображение сигналов с возможностью масштабирования;

пиковый детектор.

Автоматические измерения

22 шт

Экран

цветной TFT дисплей 320 х 240 точек, диагональ – 145 мм;

регулируемая яркость;

настраиваемые яркость/цвет сетки;

выбор цвета канала.

Общие характеристики

Интерфейс

USB и Ethernet

Питание

~(230±23) В (50±0,5)Гц; =(±(12±3)) В

Потребляемая мощность

≤40 ВА

Рабочая температура

-10...+40 °C

Рабочая влажность воздуха (при 25 °C)

≤90%

Рабочее давление

450-800 мм.рт.ст.

Габариты

346х152х252 мм

Масса

3,8 кг



Комплект поставки прибора:

Наименование

Количество

1

Осциллограф цифровой С8-54

1
