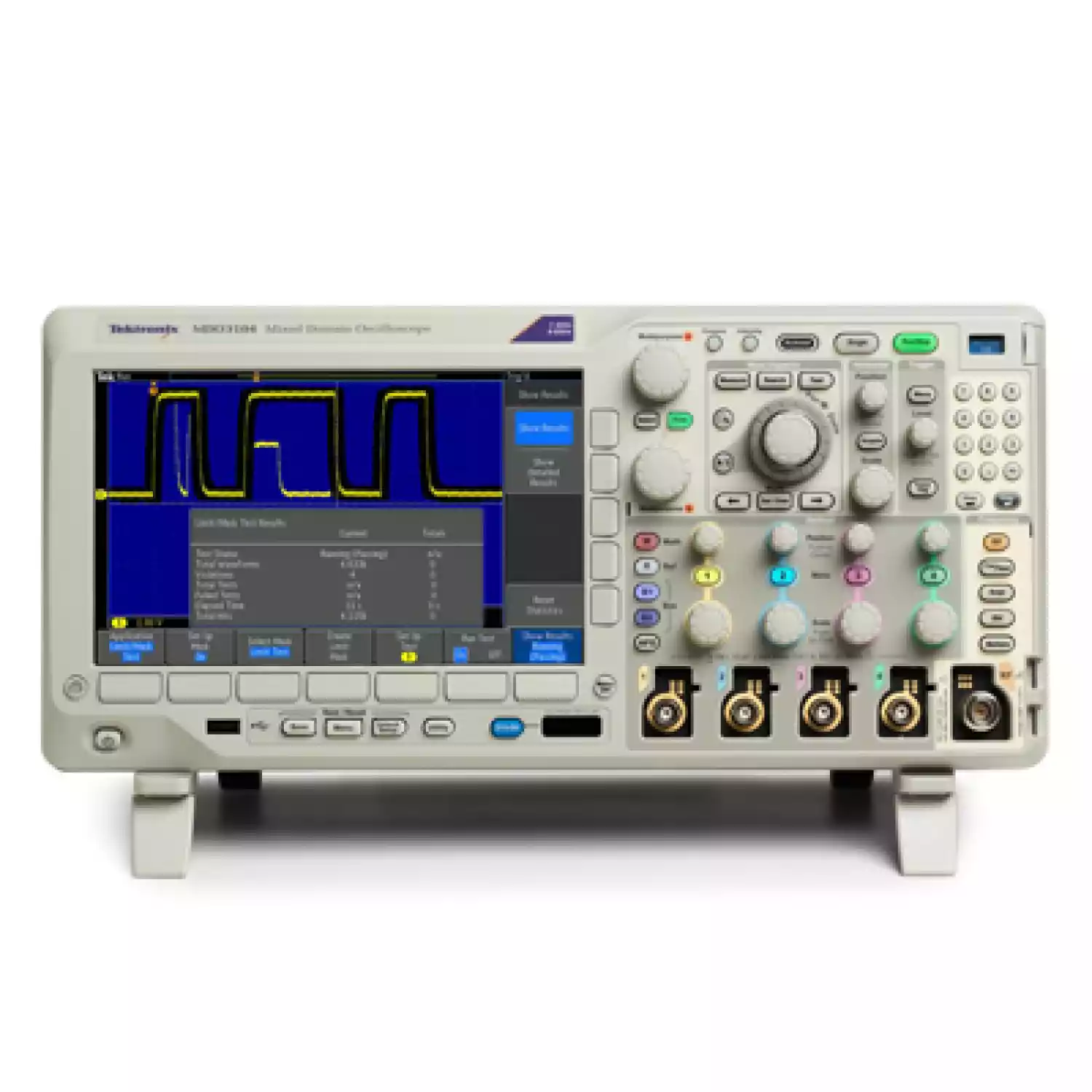

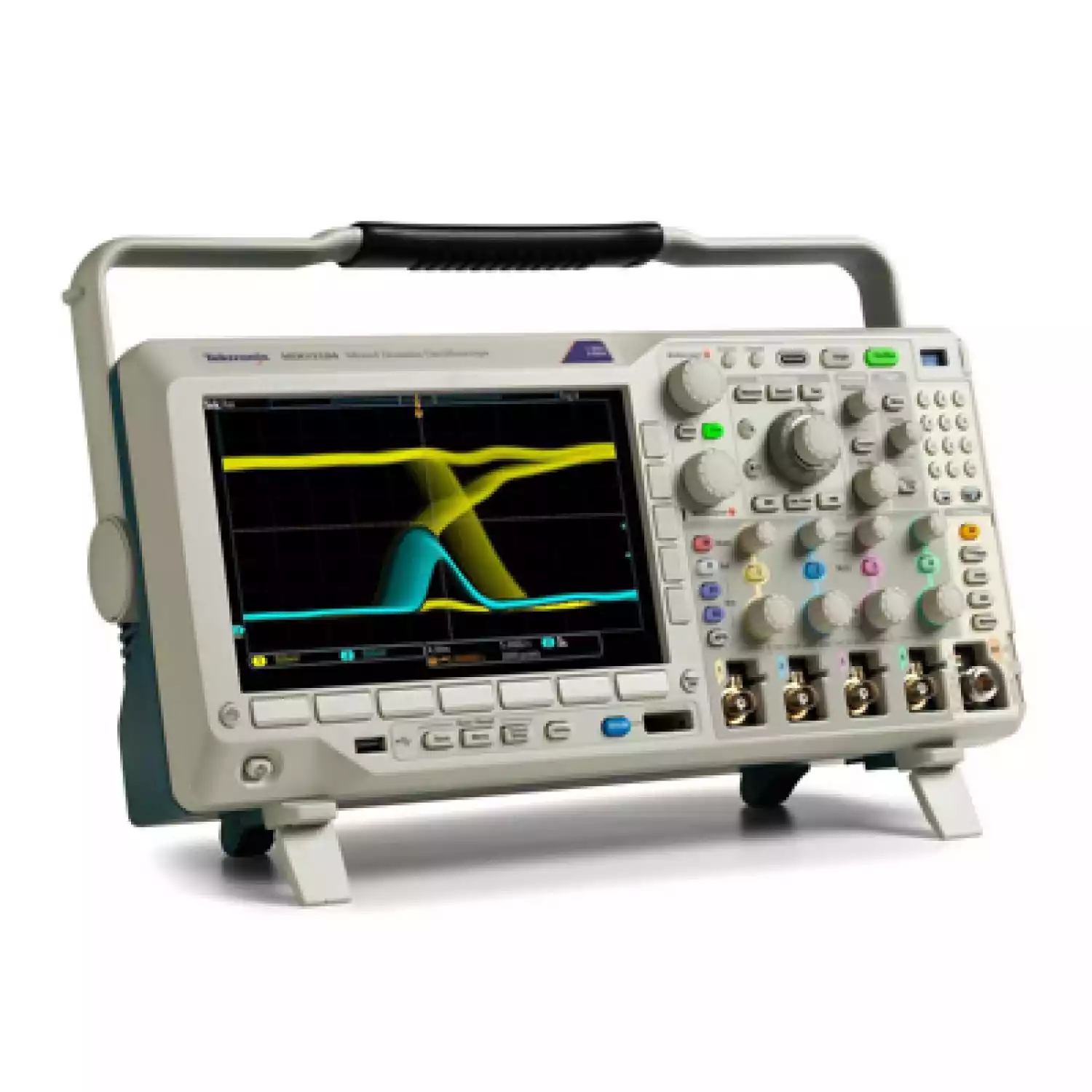

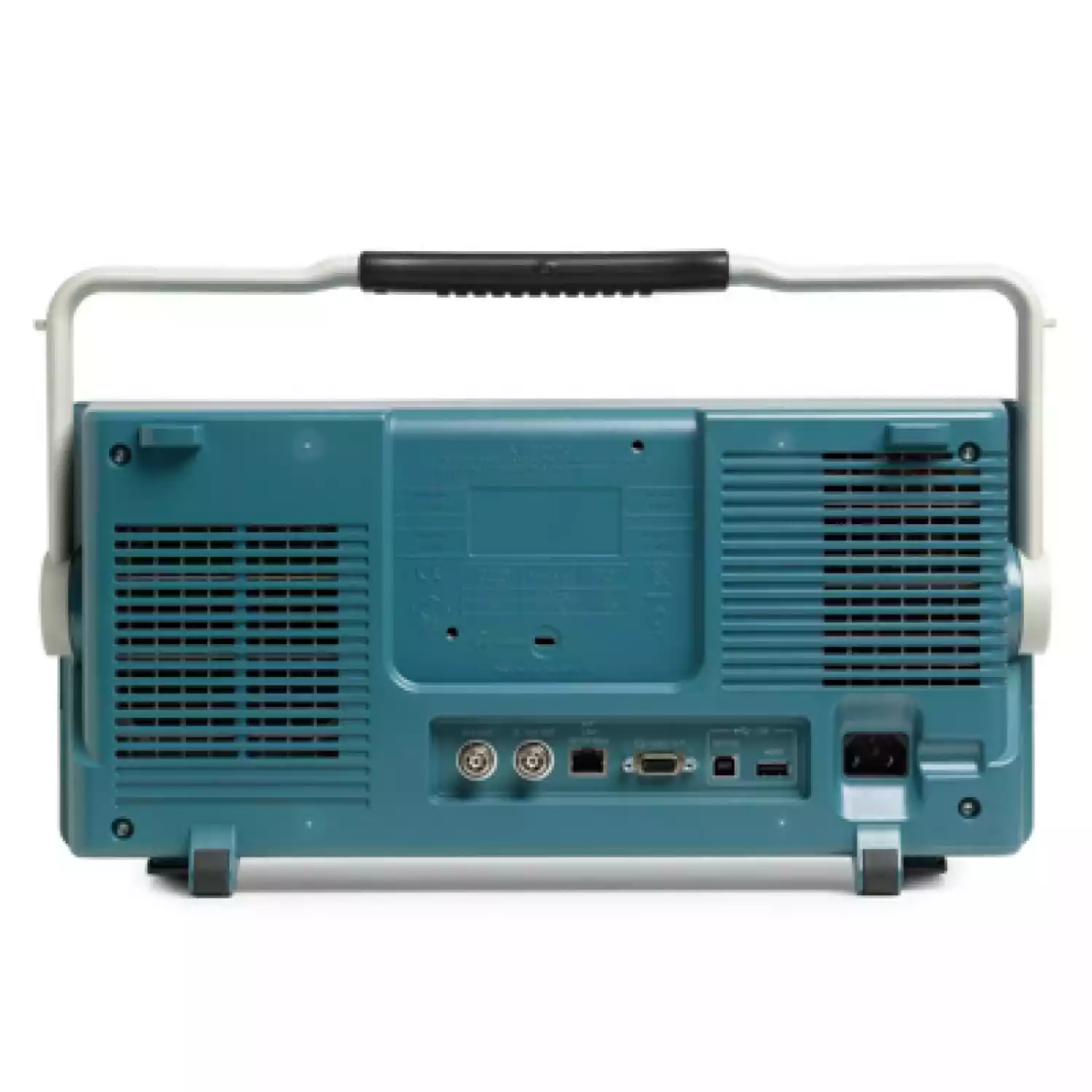

Этот осциллограф объединяет в себе шесть приборов: анализатор спектра, генератор сигналов произвольной формы и стандартных функций, логический анализатор, анализатор протоколов и цифровой вольтметр/частотомер. Осциллограф серии MDO3000 можно конфигурировать под собственные задачи и обновлять.
Высокая скорость захвата сигналов в режиме FastAcq™ позволяет быстро находить трудноуловимые аномалии сигналов
Панель управления Wave Inspector® облегчает навигацию и автоматизирует поиск данных сигнала
33 автоматизированных измерения и гистограммы сигнала для упрощенного анализа сигнала
Интерфейс пробников TekVPI® поддерживает активные, дифференциальные и токовые пробники с автоматическим выбором диапазона и единиц измерения
Широкоэкранный цветной дисплей с диагональю 9 дюймов (229 мм)
Небольшие размеры и масса – всего 147 мм в глубину и масса 4,2 кг
Анализ спектра
- Специализированные органы управления на передней панели для самых распространённых задач
- Автоматические пиковые маркеры для определения частоты и амплитуды пиков спектра
- Ручные маркеры для измерения непиковых параметров сигнала
- Используемые типы трасс: нормальная, усреднение, удержание максимума, удержание минимума
- Режим отображения спектрограмм облегчает визуальный контроль и анализ медленно изменяющихся событий
- Автоматизированные измерения: измерение мощности сигнала в канале, коэффициента развязки соседних каналов по мощности и занимаемой полосы частот
Генерация сигналов произвольной формы и стандартных функций
- Генерация заданных сигналов для быстрой имитации устройств при разработке систем
- Захват сигналов по аналоговым или цифровым входам, передача захваченных сигналов в память для редактирования и выдача отредактированных сигналов
- Добавление шума к любому сигналу для тестирования в неблагоприятных условиях
Разработка и тестирование систем со смешанными сигналами
- Автоматический запуск, декодирование и поиск сигналов параллельных шин
- Многоканальный запуск по времени установки и удержания
- Режим высокоскоростного захвата MagniVu™ обеспечивает разрешение по времени 121,2 пс для цифровых каналов
Анализ протоколов
- Запуск, декодирование и автоматический поиск содержимого пакетов наиболее распространенных стандартов последовательных шин при разработке встраиваемых систем.
- Экспорт таблиц декодирования протоколов, используемых при документировании результатов
Цифровой вольтметр и частотомер
- Быстрая визуальная проверка измеренных значений напряжения и частоты
- Графическое представление информации о стабильности измерения
Возможность полного обновления
- Добавление функциональных возможностей, увеличение полосы пропускания осциллографа или диапазона частот анализатора спектра в соответствии с вашими требованиями или бюджетом.
Осциллограф
- Модели с 2 и 4 аналоговыми каналами
- Модели с полосой пропускания 1 ГГц, 500 МГц, 350 МГц, 200 МГц и 100 МГц
- Полоса пропускания может быть расширена (до 1 ГГц)
- Частота дискретизации до 5 Гвыб./с
- Длина записи 10 млн. точек во всех каналах
- Максимальная скорость захвата сигнала >280 000 осциллограмм в секунду
- Стандартные пассивные пробники напряжения с входной емкостью 3,9 пФ и аналоговой полосой пропускания 1 ГГц, 500 МГц или 250 МГц
Анализатор спектра
- Диапазон частот
- В стандартной конфигурации: от 9 кГц до верхней границы полосы пропускания осциллографа
- Опция: от 9 кГц до 3 ГГц
- Сверхширокая полоса захвата до 3 ГГц
Генерация сигналов произвольной формы и стандартных функций (опционально)
- 13 предварительно заданных форм сигнала
- генерация сигналов с частотой 50 МГц
- Длина записи 128 000 точек
- Частота дискретизации генератора сигналов произвольной формы 250 Mвыб./с
Логический анализатор (опциональный)
- 16 цифровых каналов
- Длина записи 10 млн. точек по всем каналам
- Разрешение по времени 121,2 пс
Анализатор протоколов (опциональный)
- Поддерживаются стандарты последовательных шин: I2C, SPI, RS-232/422/485/UART, USB 2.0, CAN, LIN, FlexRay, MIL-STD-1553 и аудиошины
Цифровой вольтметр (бесплатно при регистрации прибора)
- Измерения ср.кв. перем. и пост. напряжения, ср.кв. перем. напряжения с постоянной составляющей с разрешением 4 разряда
- Измерения частоты с разрешением 5 разрядов
