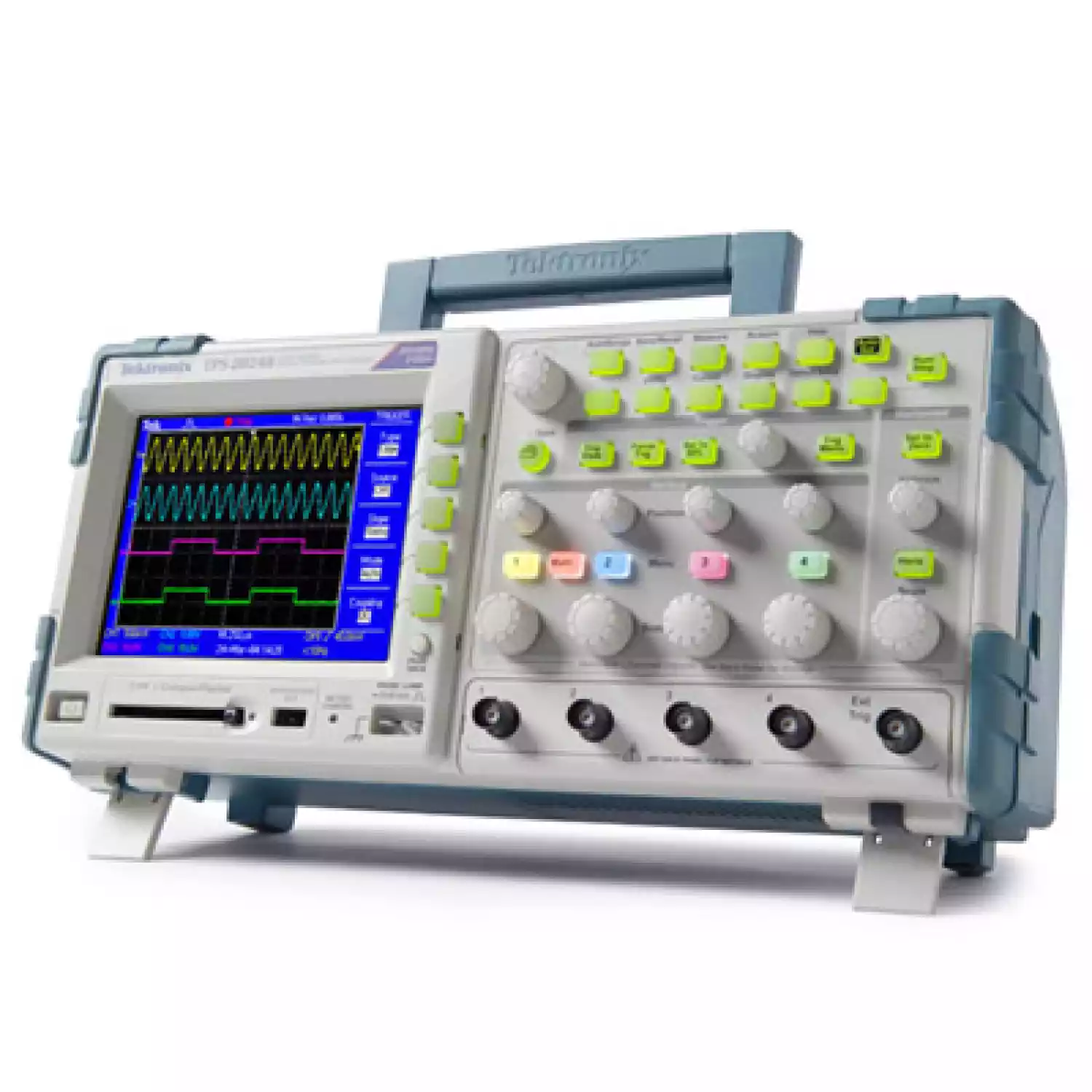

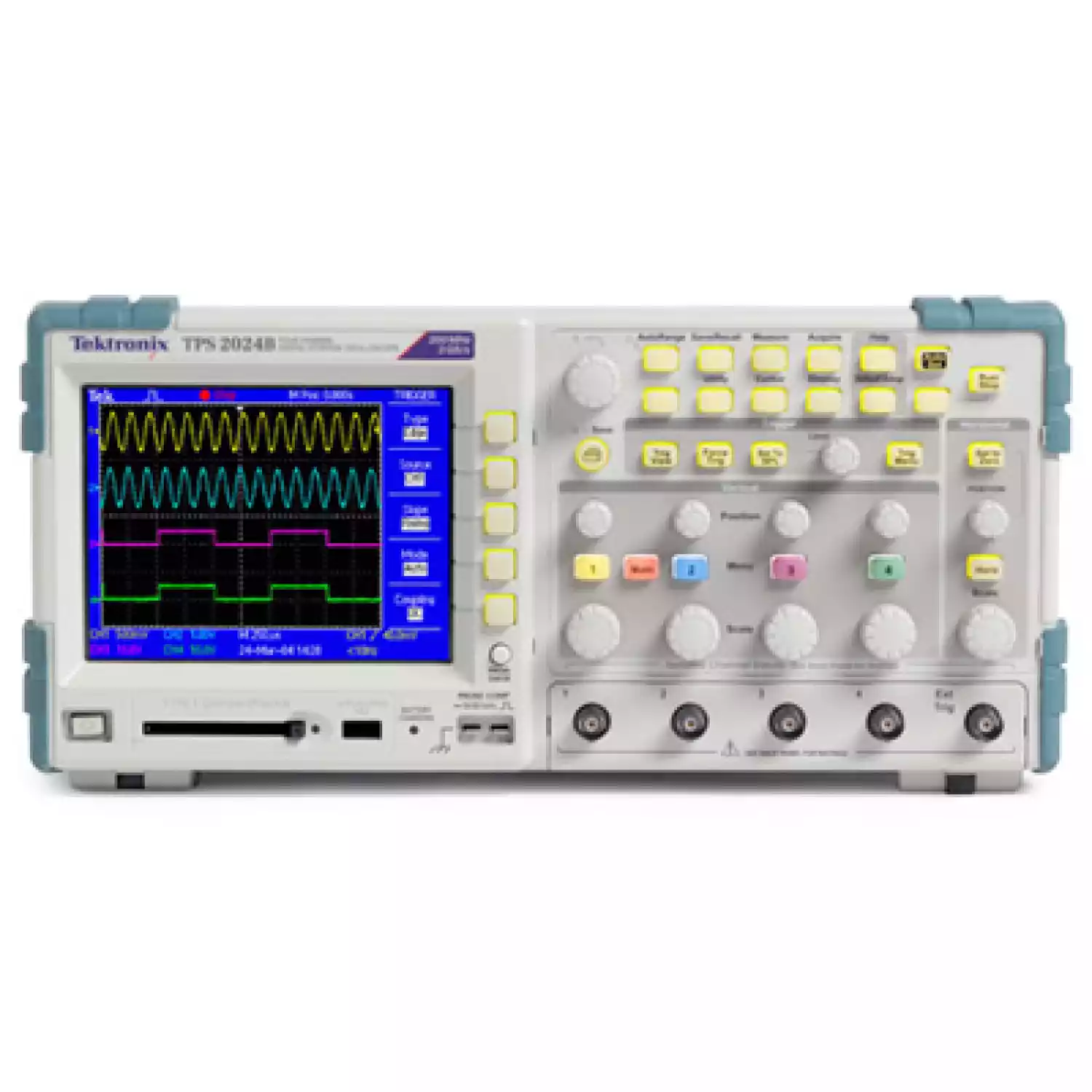

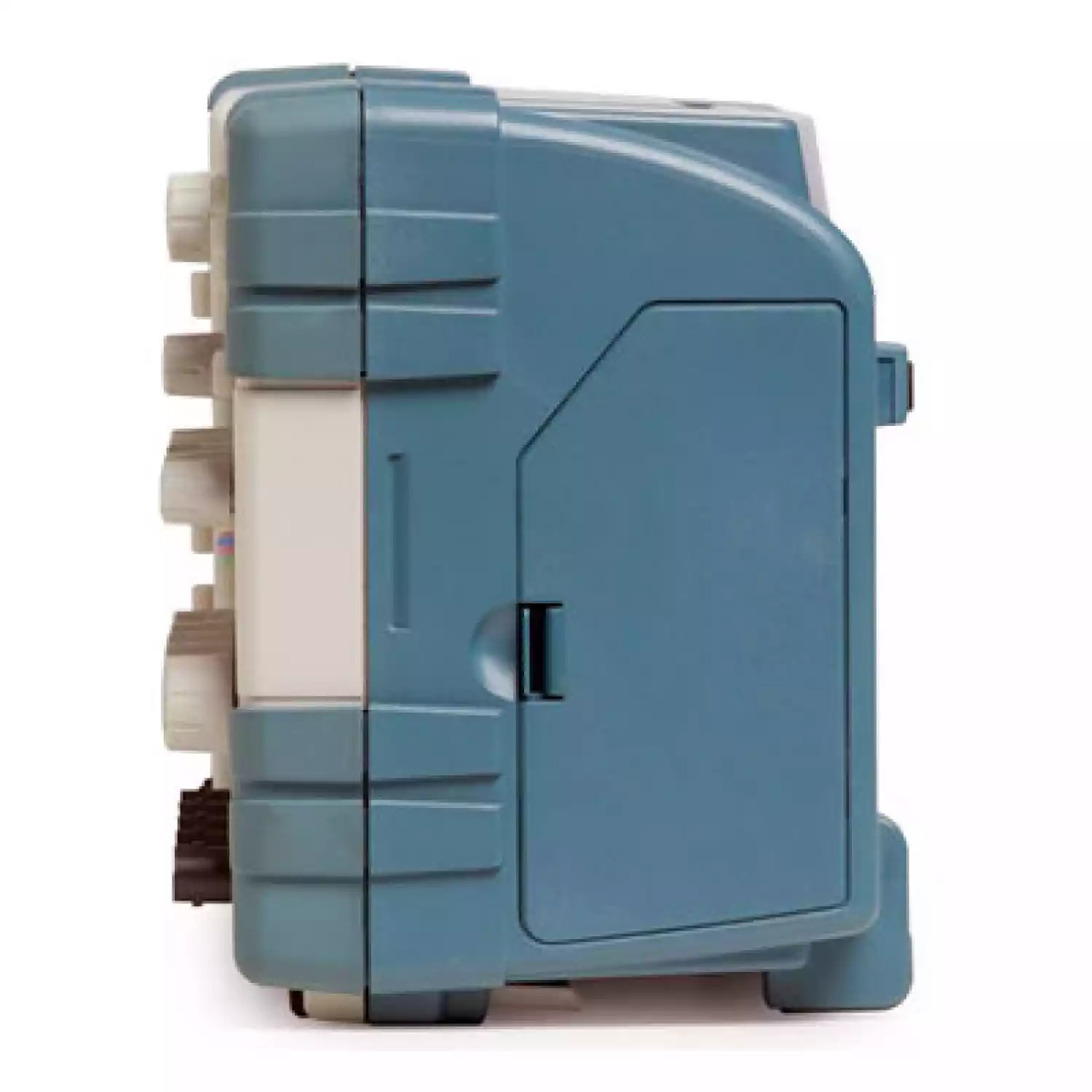

Осциллографы серии TPS2000B с полосой пропускания до 200 МГц и частотой дискретизации 2 Гвыб/с позволяют выполнять дифференциальные измерения и измерения в режиме изоляции от цепей заземления в различных сложных условиях. Цифровые запоминающие осциллографы серии TPS2000B с 4 изолированными каналами и портативной конструкцией с питанием от батарей позволяют быстро и точно решать сложные задачи в области электроники и систем питания.
Осциллографы серии TPS2000B обладают широким спектром возможностей, а также хорошо знакомыми и простыми в обращении средствами управления и меню. В состав серии TPS2000B входят приборы с двумя или с четырьмя каналами; все они используют технологию IsolatedChannel™, обеспечивающую изоляцию от земли и между каналами, что снижает вероятность повреждения исследуемых цепей во время измерения. Входящая в стандартную конфигурацию система автономного питания делает их удобными для применения в полевых условиях. Опциональное ПО включает все распространенные виды измерений для работы с силовыми электронными устройствами, ускоряя диагностику и анализ их характеристик.
Технология IsolatedChannel компании Tektronix упрощает выполнение измерений с гальванической развязкой от земли. Технология IsolatedChannel предотвращает протекание тока между корпусами входных разъемов BNC или между корпусом BNC и землей в пределах максимального напряжения 600 Вср. кв. от земли.
Имеются также различные пассивные пробники для разных приложений. Входящие в комплект поставки пассивные пробники TPP0101/TPP0201 позволяют измерять напряжение до 400 Впик-пик. Однако для удовлетворения требований безопасности напряжение на общем проводнике пробника TPP0101/TPP0201 должно поддерживаться в пределах 30 Вср. кв. относительно земли. Поэтому пробники серии TPP0101/TPP0201 отлично подходят для работы с аналоговыми и цифровым схемами, максимальное напряжение в которых никогда не превышает 30 Вср. кв.
Для измерения характеристик электронных силовых преобразователей обычно требуются пробники, рассчитанные на высокое напряжение. Компания Tektronix предлагает два специализированных пассивных пробника, предназначенных для измерений с гальванической развязкой от земли.
Осциллограф серии TPS2000B с опциональными пробниками P5122 позволяет измерять напряжения до 480 Вср. кв. в условиях, соответствующих категории измерений II с максимальным напряжением относительно земли не более 600 Вср. кв.. С опциональным пробником P5120 прибор TPS2000B может измерять напряжения до 800 Впик-пик с максимальным напряжением относительно земли 600 Вср. кв.. С опциональным пробником P5120 прибор TPS2000B может измерять напряжения до 800 Впик-пик с максимальным напряжением относительно земли 600 Вср. кв. В режиме связи по переменному току P5120 отлично подходит для измерений пульсаций высоковольтных источников питания постоянного тока.
Таблица выбора пробников:
Осциллограф/пробник (ослабление) |
Максимальный уровень безопасности |
Наблюдаемый сигнал TPS2000B |
||
Напряжение относительно земли*1 |
Входной сигнал |
Напряжение пик-пик на экране (синусоида с центром на 0 В) |
Среднеквадратичное напряжение на экране (синусоида с центром на 0 В) |
|
Вход TPS2000B (1X) |
600 Вср. кв. КАТ. II |
300 Вср. кв. КАТ. II |
40 Впик-пик |
14,1 В(ср. кв.) |
TPP0101 (100 МГц) TPP0201 (200 МГц) |
30 В(ср. кв.) |
300 Вср. кв. КАТ. II |
400 Впик-пик |
141 В(ср. кв.) |
P5120 (20X) |
600 Вср. кв. КАТ. II |
1000 Вср. кв., кат. II |
800 Впик-пик |
282 Вср. кв. |
P5122*2 (100X) |
600 Вср. кв. КАТ. II |
1000 Вср. кв., кат. II |
2828 Впик-пик |
300 Вср. кв. |
*1 Общий проводник пассивного пробника практически не ослабляет сигнал, поэтому все рабочие напряжения и выбросы поступают прямо на осциллограф. Таким образом, максимальное напряжение между общим проводником пассивного пробника и землей никогда не должно превышать максимального напряжения между общим проводником осциллографа и землей.
*2 Не допускается применение пробника P5122 в режиме связи по переменному току для сигналов с постоянной составляющей более 300 В. Для измерения пульсаций высоковольтных источников питания постоянного тока рекомендуется использовать пробник P5120.
Ускорение проектирования и тестирования промышленных систем электроснабжения и силовых устройств
В любых приложениях, от мобильных телефонов до промышленных электроприводов, электронные преобразователи энергии дают существенные преимущества по размеру производительности и энергоэффективности. Но даже самая тривиальная задача наблюдения входного и выходного сигнала преобразователя усложняется наличием нескольких различных цепей, относительно которых измеряются напряжения. Кроме того, наличие нескольких точек отсчета напряжения усложняет одновременный просмотр сигналов управления и сигналов силовых цепей. Применение в этих ситуациях обычных осциллографов, выполняющих измерения относительно земли, без соответствующих дифференциальных пробников может вызвать повреждение цепей и исказить результаты. Технология IsolatedChannel снижает риск повреждения и непреднамеренного воздействия на работу схемы в ходе отладки силовых электронных преобразователей.
В качестве опции к осциллографам TPS2000B поставляется программное обеспечение для измерения характеристик силовых систем TPS2PWR1. Оно позволяет выполнять расширенные измерения прямо на осциллографе при минимальных затратах.
Кроме того, данное ПО добавляет в TPS2000B возможность автоматизированного измерения параметров компонентов, работающих в ключевом режиме, таких как коммутационные потери, а также курсорные измерения dv/dt и di/dt.
Для определения качества электрической энергии в распределительных сетях, ПО может рассчитать спектр гармоник вплоть до 50-й и выполнить измерения фаз, реактивной потребляемой мощности и коэффициента мощности. С помощью четырехканального TPS2014B или TPS2024B можно наблюдать трехфазные токи и напряжения.
Компания Tektronix выпускает два «пакета» для измерений в силовых цепях, состоящие из пробников и программного обеспечения. В каждый пакет входит четыре пробника и ПО TPS2PWR1 по цене, меньшей, чем если приобретать их отдельно. Пакет TPS2PBND содержит четыре пассивных высоковольтных пробника P5120 20X с ПО TPS2PWR1 для измерений в силовых цепях. Пакет TPS2PBND2 содержит четыре пассивных высоковольтных пробника P5122 100X с ПО для измерений в силовых цепях.
Примененная в осциллографах серии TPS2000B технология «цифровой выборки в режиме реального времени» (DRT) позволяет измерять характеристики всевозможных типов сигналов одновременно по четырем каналам. Эта технология регистрации позволяет захватывать высокочастотные события, такие как глитчи и аномалии фронтов, недоступные другим осциллографам этого класса, и дает уверенность в точном отображении сигнала.
Анализ в частотной области с помощью имеющейся в осциллографах серии TPS2000B функции быстрого преобразования Фурье (БПФ) позволяет быстро выявлять помехи, перекрестные наводки и «микрофонные» эффекты.
Документирование результатов измерений легко выполнить на карту памяти CompactFlash®. Документирование, отображение и анализ результатов измерения можно проводить на ПК с помощью прилагаемого ПО OpenChoice®. В комплект поставки каждого осциллографа серии TPS2000B входит бесплатная версия ПО LabVIEW SignalExpress™ от компании National Instrument в специальной редакции Tektronix. Это ПО позволяет управлять прибором, регистрировать и анализировать данные. Опционально поставляется профессиональная версия SignalExpress, содержащая более 200 встроенных функций, позволяющих производить дополнительную обработку сигнала, расширенный анализ, свипирование, тестирование по маске и выполнять заданные пользователем операции.
SignalExpress поддерживает широкий ряд измерительных приборов Tektronix, позволяя объединить их в полноценный измерительный стенд. И тогда через единый интуитивно понятный программный интерфейс можно получить доступ к богатому набору функций каждого прибора. Это позволяет автоматизировать сложные измерения, выполняемые сразу несколькими приборами, производить долговременную регистрацию данных, получать коррелированные по времени результаты измерений от разных приборов и с лёгкостью регистрировать и анализировать результаты - и всё это с одного ПК.
Благодаря наиболее продолжительному в отрасли времени непрерывной работы от аккумулятора — 8 часов и более — и очень удобному портативному корпусу осциллограф серии TPS2000B можно использовать как в лаборатории, так и в полевых условиях.
Модель |

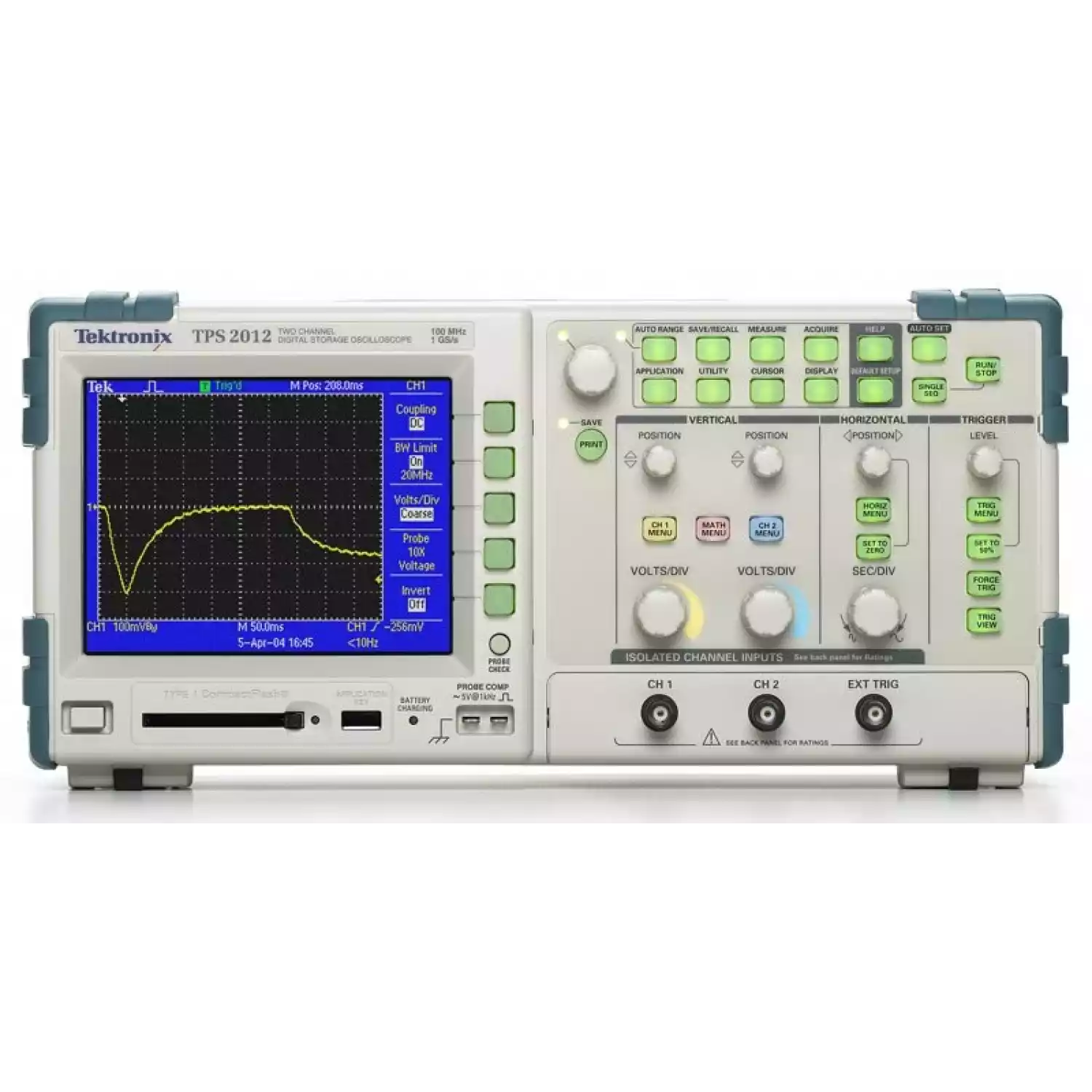

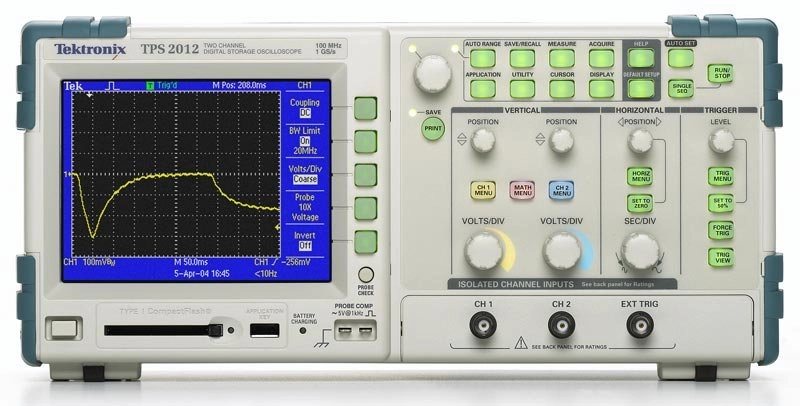

TPS2012B |
TPS2014B |
TPS2024B |
Число изолированных каналов |
2 |
4 |
4 |
Полоса пропускания *5 (МГц) |
100 |
100 |
200 |
Частота дискретизации на канал, Гвыб./с |
1,0 |
1,0 |
2,0 |
Длина записи |
2,5*103 точек |
||
Дисплей (1/4 VGA ЖК) |
Цветной |
||
Работа от аккумулятора |
Отсек для двух аккумуляторных батарей, с возможностью горячей замены. 4 часа работы на одной стандартной батарее. Вторая батарея (опция) продлевает время работы до 8 часов. Возможна непрерывная работа за счет возможности горячей замены. |
||
Автоматические измерения |
11 |
||
Изолированный вход внешнего запуска |
Да |
||
Разрешение по вертикали |
8 битов(обычное или с усреднением) |
||
Входная чувствительность |
от 2 мВ/дел до 5 В/дел во всех моделях с калиброванной точной регулировкой |
||
Погрешность усиления по пост. току |
±3% |
||
Масштабирование по вертикали |
Расширение или сжатие живого или воспроизведенного сигнала по вертикали |
||
Макс. входное напряжение (1 МОм) |
300 Вср. кв. КАТ II (напряжение между измеряемой цепью и корпусом разъема BNC) |
||
Напряжение относительно земли |
600 Вср. кв. КАТ II (напряжение между корпусом разъема BNC и землей) |
||
Диапазон позиционирования |
±1,8 В (от 2 до 200 мВ/дел.) >±45 В (от 200 мВ/дел. до 5 В/дел.) |
||
Ограничение полосы пропускания |
20 МГц |
||
Линейный динамический диапазон |
±5 делений |
||
Диапазон скоростей развертки |
От 5 нс/дел до 50 с/дел. |
От 5 нс/дел до 50 с/дел. |
От 2.5 нс/дел до 50 с/дел. |
Погрешность генератора развертки |
50 х 10-6 |
||
Входной импеданс |
1 МОм ±2 % параллельно с 20 пФ |
||
Режим входа |
Связь по переменному току, связь по постоянному току, заземление |
||
Горизонтальное масштабирование |
Расширение или сжатие живого или воспроизведенного сигнала по горизонтали |
||
БПФ |
В стандартной конфигурации |
||
В стандартной конфигурации RS-232, параллельный порт Centronics |
В стандартной конфигурации |
||
Подключение к ПК |
В стандартной конфигурации |
||
Встроенное гнездо CompactFlash® |
В стандартной конфигурации |
||
Измерения характеристик силового оборудования |
Опциональный пакет, позволяющий выполнять анализ качества электроэнергии, анализ сигнала, гармонический анализ, измерять коммутационные потери и фазовые углы, а также dv/dt и di/dt по курсорам |
*5 При чувствительности 2 мВ/дел. полоса пропускания 20 МГц на всех моделях. Для TPS2024B типовое значение полосы пропускания составляет 200 МГц при чувствительности 5 мВ/дел. Полоса пропускания составляет 200 МГц при чувствительности 10 мВ/дел и выше в диапазоне рабочих температур от 0 до +40 °C. Полоса пропускания составляет 180 МГц при чувствительности 10 мВ/дел и выше в диапазоне рабочих температур от 0 до +50 °C.
Режимы захвата
Режим |
Описание |
Пиковая детекция |
Захват высокочастотных и случайных глитчей. Аппаратный захват глитчей с типовой длительностью от 12 нс при скоростях развертки от 5 мкс/дел. до 50 с/дел. |
Выборка |
Только данные выборки |
Усреднение |
Выбирается число усредняемых осциллограмм: 4, 16, 64, 128 |
Одиночная последовательность |
Используйте кнопку Single Sequence для однократного запуска. |
Режим сканирования/прокрутки |
При скоростях развертки ≥ 100 мс/дел. |
Система запуска (только основная)
Режимы запуска - автоматический, нормальный, однократный
Типы запуска
Тип запуска |
Описание |
По фронту (нарастающему или нисходящему) |
Обычная синхронизация по уровню. По положительному или отрицательному перепаду на любом входе. Режимы связи по входу: По переменному току, по постоянному току, подавление шума, ФНЧ, ФВЧ |
По видеосигналу |
Запуск по всем строкам, по выбранным строкам, по нечетным и четным полям, по всем полям видеосигнала стандартов NTSC, PAL, SECAM. |
По длительности импульса (или глитча) |
Запуск по длительности импульса, меньшей или большей выбранного значения, равной или не равной выбранному значению в диапазоне от 33 нс до 10 с. |
Источник сигнала запуска
Параметр |
Описание |
2-канальные модели |
CH1, CH2, Ext, Ext/5, Ext/10 |
4-канальные модели |
CH1, CH2, CH3, CH4, Ext, Ext/5, Ext/10 |
Отображение сигнала запуска
Отображение сигнала запуска при удержании кнопки просмотра сигнала запуска
Отображение частоты сигнала запуска
Отображение частоты сигнала запуска с разрешением 6 разрядов
Курсоры
Параметр |
Описание |
Типы |
Напряжение, время |
Измерения |
ΔT, 1/ΔT (частота), ΔV, dv/dt*6, di/dt*6 |
Измерительные функции
Параметр |
Описание |
Автоматические измерения осциллограмм |
Период, частота, длительность положительного импульса, длительность отрицательного импульса, время нарастания, время спада, максимальное значение, минимальное значение, размах сигнала, среднее значение, среднеквадратическое значение за период. |
Обработка осциллограмм
Параметр |
Описание |
Операции |
Сложение, вычитание, умножение, БПФ |
БПФ |
Окна: Хеннинга, с плоской вершиной, прямоугольное, 2048 точек выборки. |
Источники |
|
2-канальные модели |
CH1 – CH2, CH2 – CH1, CH1 + CH2, CH1 × CH2 |
4-канальные модели |
CH1 – CH2, CH2 – CH1, CH3 – CH4, CH4 – CH3, CH1 + CH2, CH3 + CH4, CH1 × CH2, CH3 × CH4 |
Меню автонастройки |
Автоматическая настройка параметров вертикального отклонения, горизонтальной развертки и системы запуска для всех каналов с помощью одной кнопки, с возможностью отмены автоустановки |
Автоматический выбор диапазона |
Позволяет переключаться между контрольными точками без сброса настроек осциллографа |
Меню автонастройки для разных типов сигнала
Тип сигнала |
Пункты меню автонастройки |
Меандр |
Один период, несколько периодов, фронт или спад |
Синусоида |
Один период, несколько периодов, спектр БПФ |
Видеосигнал NTSC, PAL, SECAM |
Видеосигнал NTSC, PAL, SECAM Кадры: все, четные или нечетные все или строка с выбранным номером |
Энергонезависимая память
Параметр |
Описание |
Энергонезависимая память |
CompactFlash® объемом до 2 ГБ |
Отображение эталонной осциллограммы |
Две эталонные осциллограммы по 2500 точек каждая |
Сохранение осциллограмм |
96 и более эталонных осциллограмм на каждые 8 МБ |
Настройки |
4000 и более настроек органов управления передней панели на каждые 8 МБ |
Снимки экрана |
128 и более снимков экрана в пределах 8 Мб (количество снимков зависит от выбранного формата файлов) |
Сохранить все |
12 и более операций «Сохранить все» по 8 МБ. При одной операции «Сохранить все» создается от 2 до 9 файлов (настройка, снимок экрана и по одному файлу для каждой отображаемой осциллограммы) |
Характеристики дисплея
Параметр |
Описание |
Экран |
1/4 VGA цветной ЖК-дисплей с активной матрицей TFT |
Интерполяция |
sin(x)/x. |
Режимы отображения |
Точки, векторы |
Послесвечение |
Выключено, 1 с, 2 с, 5 с, бесконечно |
Формат |
YT и XY |
Интерфейсы ввода/вывода
Параметр |
Описание |
Порт RS-232 (стандарт) |
9-контактный DTE |
Управление RS-232 |
Полный набор режимов приема/передачи. Управление всеми режимами, настройками и измерениями. Скорость передачи до 19200 |
Карта памяти CompactFlash® |
Поддержка любых карт CompactFlash® типа 1 объемом до 2 ГБ (карта в комплект не входит) |
Встроенные часы/календарь |
|
Программное обеспечение OpenChoice для связи с ПК |
Простое подключение осциллографа к ПК через порт связи с ПК RS-232. Передача и сохранение настроек, осциллограмм, результатов измерений и снимков экрана. В дополнение к стандартным панелям инструментов Microsoft Word и Excel имеется приложение обмена данными для рабочего стола Windows |
Порт принтера (стандарт) |
Параллельный Centronics |
Форматы графических файлов |
TIFF, PCX (PC Paint Brush), BMP (Microsoft Windows), EPS (Encapsulated Postscript) и RLE |
Модели принтеров |
Bubble Jet, DPU-411, DPU-412, DPU-3445, Thinkjet, Deskjet, Laser Jet, матричный принтер Epson (9 иголок или 24 иголки), Epson C60, Epson C80 |
Ориентация |
Книжная и альбомная |
*6 Необходимо ПО TPS2PWR1
Климатические условия и требования безопасности
Параметр |
Описание |
Температура |
|
При эксплуатации |
От 0 до +50 °C |
При хранении |
От –40 до +71 °C |
Влажность |
Осциллографы серии TPS2000B не предназначены для работы в условиях повышенной влажности |
При эксплуатации |
Верхнее значение: 50 °C при 60 % Нижнее значение: 30 °C при 90 % |
При хранении |
Верхнее значение: До 60 % при температуре по влажному термометру от +55 до +71 °C Нижнее значение: До 90 % при температуре по влажному термометру от 0< > |
Высота над уровнем моря |
|
При эксплуатации |
До 3 000 м |
При хранении |
15 000 м |
Уровень загрязнения 2 |
Не пользуйтесь прибором в местах с возможным наличием проводящих загрязняющих веществ (согласно определению в IEC61010-1:2001) |
Степень защиты корпуса |
|
IP30 |
При установленной карте CompactFlash® и при установленном ПО для измерений в силовых цепях (согласно определению в IEC60529:2001) |
Электромагнитная совместимость |
Отвечает требованиям директивы 89/336/EEC. Соответствует или превышает требования австралийского закона об электромагнитной совместимости, измерения согласно Стандартам на излучение AS/NZS 2064.1/2 |
Безопасность |
UL61010-1: 2004. CAN/CSA22.2 № 1010.1: 2004. EN61010-1: 2001. Напряжение между общим проводником пробника TPP0101/TPP0201 и землей не должно превышать >30 Вср. кв.. Если это напряжение превышает 30 Вср. кв., используйте пробники P5122, P5120 (с напряжением относительно земли до 600 Вср. кв. КАТ II) или пассивные высоковольтные пробники, или высоковольтные дифференциальные пробники с аналогичными характеристиками. |
Категории перенапряжения
Категория |
Примеры, относящихся к данной категории |
КАТ. III |
Распределительные сети электропитания, стационарные электроустановки |
КАТ II |
Групповые сети электропитания, электроприборы, переносное оборудование |
КАТ I |
Сигналы цепи специального оборудования или частей оборудования, телекоммуникационные устройства, электронные приборы |
Материалы - аккумуляторная батарея TPSBAT содержит менее 8 г эквивалентного лития.
Физические характеристики
Размеры |
мм |
Ширина |
336,0 |
Высота |
161,0 |
Глубина |
130,0 |
Масса |
кг |
Только осциллограф |
2,7 |
С 1 батареей |
3,2 |
С 2 батареями |
3,7 |
Поставка прибора |
|
Размеры упаковки |
мм |
Ширина |
476,2 |
Высота |
266,7 |
Глубина |
228,6 |
