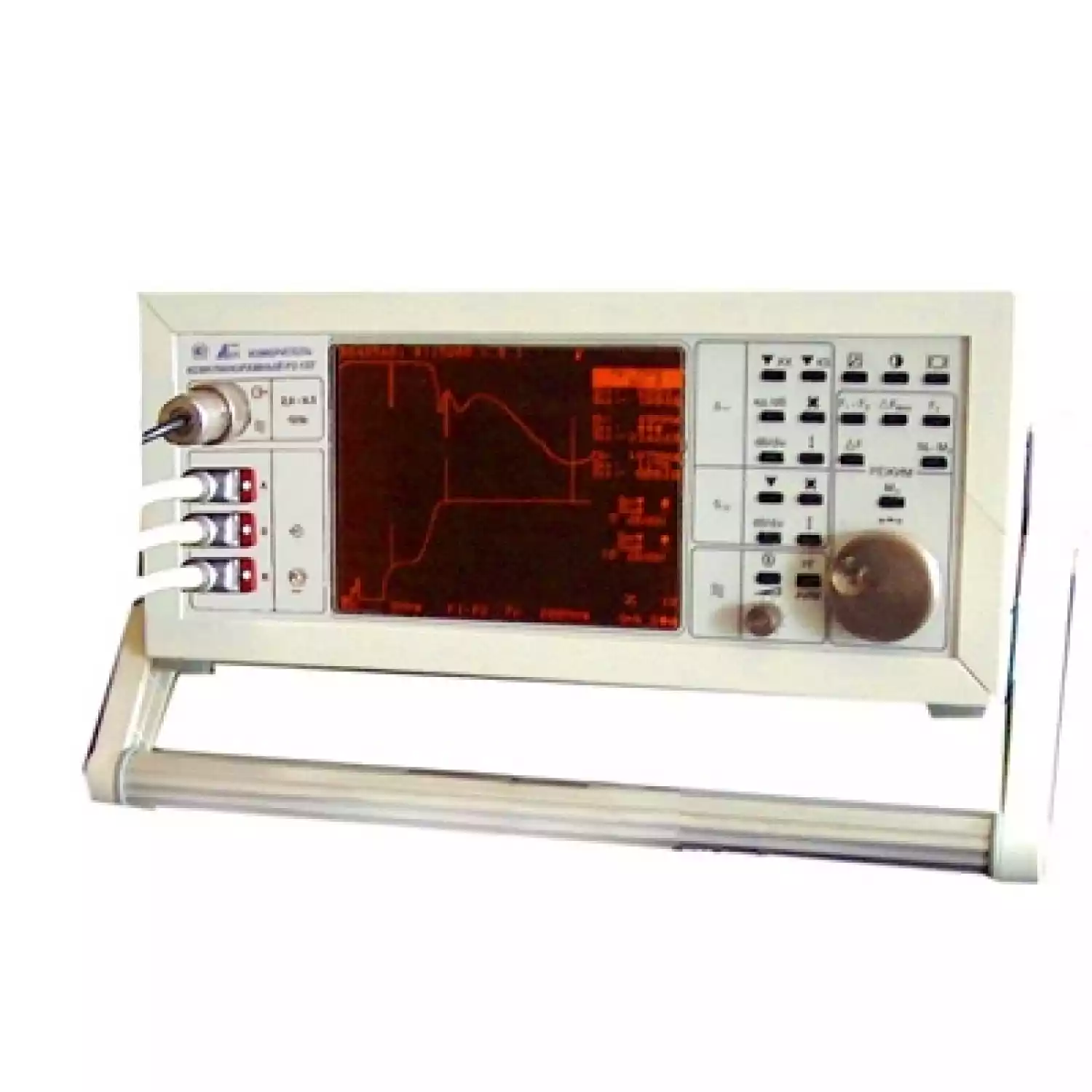

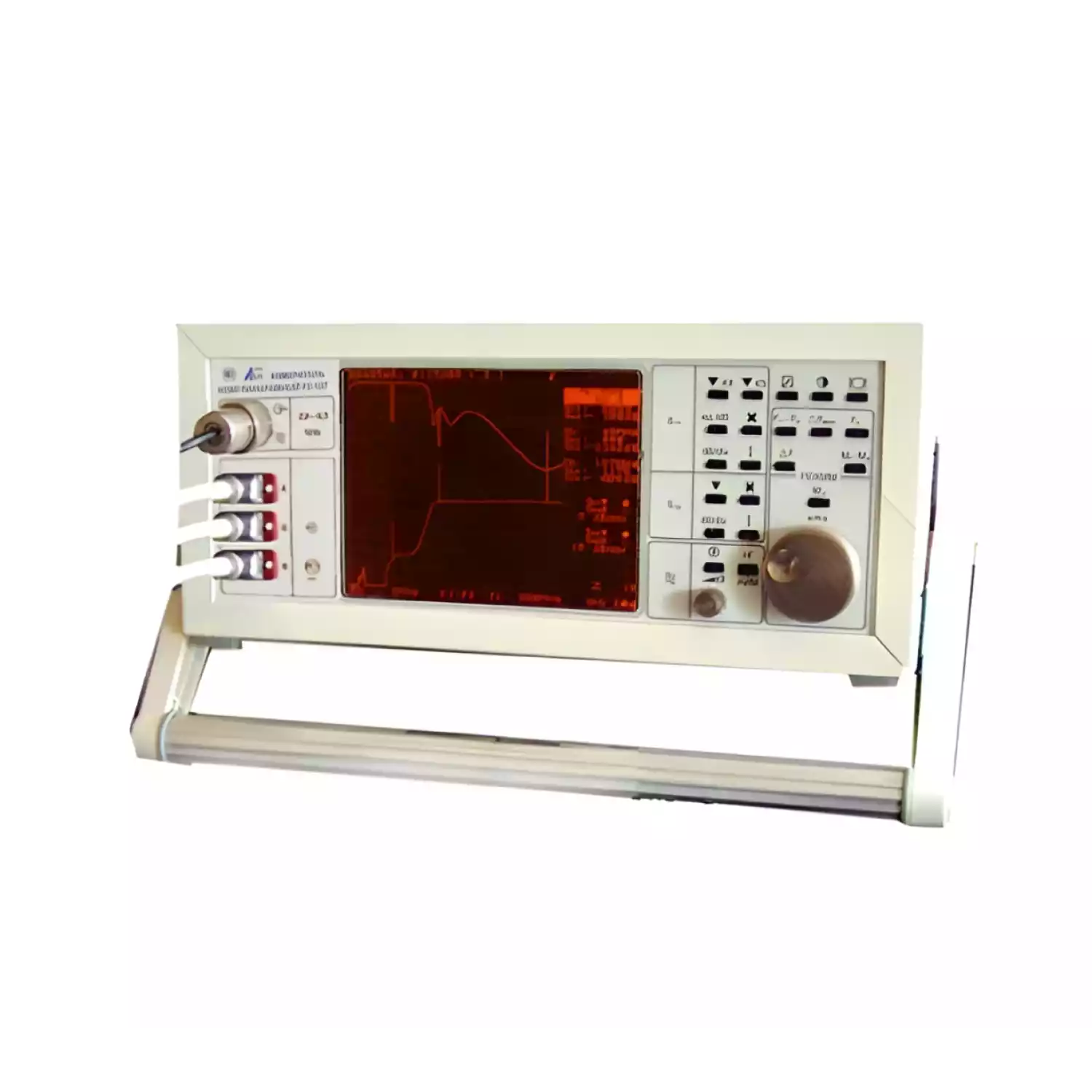

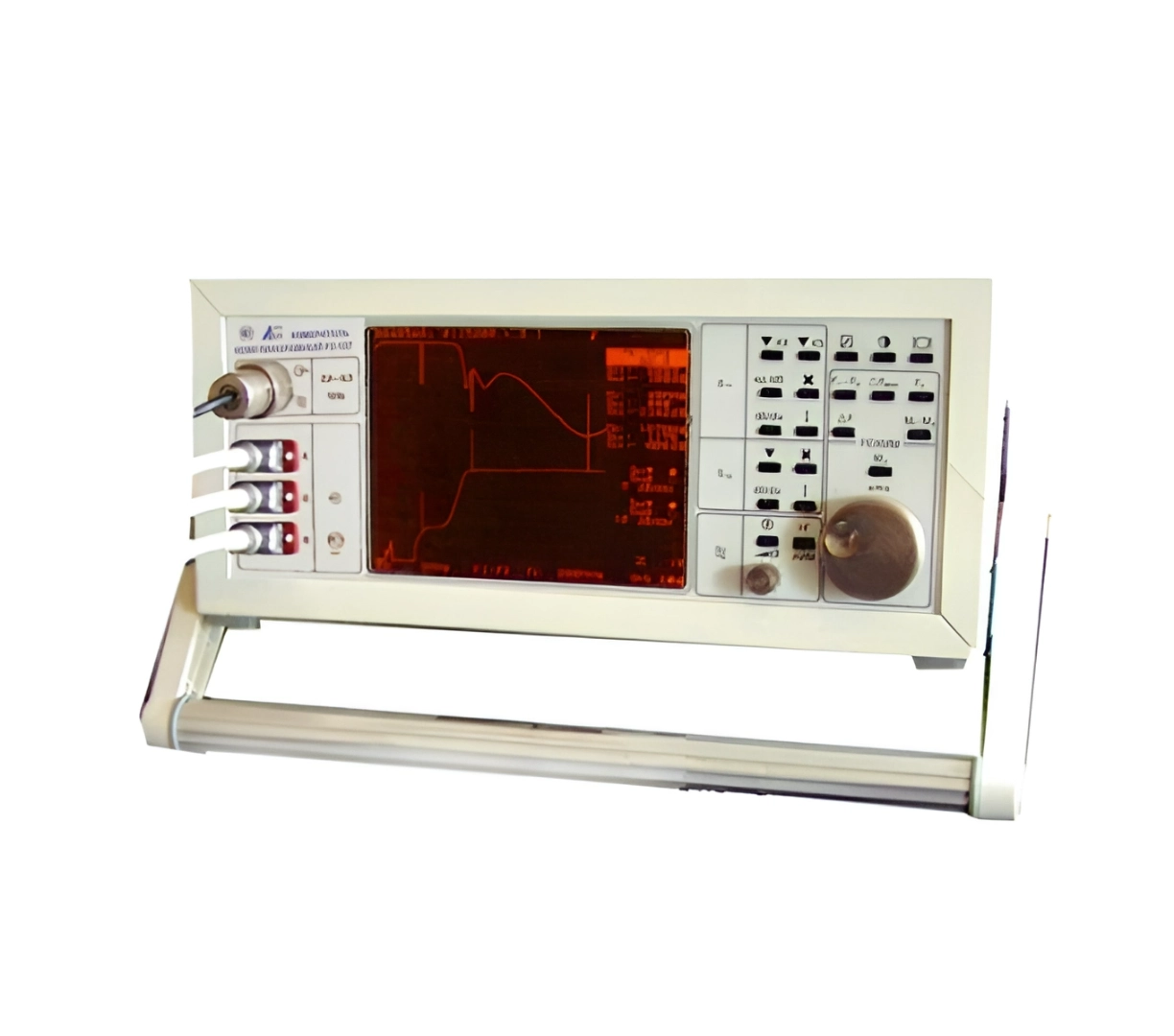

Измерители КСВН панорамные предназначены для панорамного отображения коэффициента стоячей волны по напряжению (КСВН) и модуля коэффициента передачи коаксиальных СВЧ устройств.
Приборы позволяют наблюдать амплитудно-частотные характеристики измеряемого устройства в установленной полосе частот и считывать в цифро-буквенной форме результаты измерений по частотной метке в любой точке установленной полосы перестройки частот. Информация в графической и цифро-буквенной форме выводится на дисплей графического жидко-кристаллического индикатора (ЖКИ).
| Наименование параметра | Значение параметра |
| Диапазон рабочих частот | Р2-137 2,0 – 18,0 ГГц |
| Р2-137/1 2,0 – 9,0 ГГц | |
| Р2-137/2 8,0-18,0 ГГц | |
| Измерительные каналы | 7/3.04; 3.5/1.52 |
| Диапазон измерения КСВН, КстU | 1,03 - 5,0 для Р2-137/1 и Р2-137/2 1,05 - 5,0 для Р2-137 |
| Погрешность измерения КСВН | Для КстU<2,0 : +3КстU для Р2-137/1, +(3КстU+1) для Р2-137/2, +(3КстU+2) для Р2-137. Для КстU от 2 до 5 : +5КстU. |
| Диапазон измерения модуля коэффициента передачи четырёхполюсников, дБ |
+30 до минус 50 |
| Погрешность измерения модуля коэффициента передачи, дБ |
+(0,04А+0,3) Где А – модуль значения измеряемой величины в дБ |
| Точность установки частоты | +1·10-5 |
| Потребляемая мощность, ВА | 50 |
| Размер панорамного ЖКИ, мм | 120х90 |
| Габаритные размеры, мм | 326х129х228 |
| Напряжение сети | (220+22) В, (50+1) Гц (115+5,75) В, (400+10) Гц |
| Масса | 6 кг |
Измерители КСВН панорамные Р2-137, Р2-137/1, Р2-137/2 могут быть использованы в качестве рабочих мер при производстве, ремонте, а также для периодической поверки технического состояния в процессе эксплуатации различных СВЧ приборов и устройств в диапазоне частот от 2,0 до 18,0 ГГц (Р2-137), от 2,0 до 9,0 ГГц (Р2-137/1), от 8,0 до 18,0 ГГц (Р2-137/2)с коаксиальным трактом сечением 7/3.04 и 3.5/1.52.
Выпускавшиеся ранее и выпускаемые в настоящее время измерители КСВН и ослабления построены по двух или даже трех блочной схеме в виде отдельных функциональных блоков. При этом измеритель остается стационарным лабораторным прибором с довольно большими массо-габаритными показателями и, соответственно, высокой ценой.
Схемотехнические и конструктивно-технологические решения измерителей Р2-137, Р2-137/1, Р2-137/2 позволили получить прибор в одноммалогабаритном корпусе с массой менее 6 кг. На экране жидкокристаллического дисплея размером 120х90 мм пользователь имеет возможность наблюдать амплитудно-частотную характеристику измеряемого устройства в установленной полосе частот и считывать в цифро-буквенной форме результаты измерений по частотной метке в любой точке установленной полосы перестройки частот.
Диапазон измерения КСВН:
Погрешность измерения КСВН:
Основное преимущество Р2-137, Р2-137/1, Р2-137/2 перед аналогами состоит в малых массо-габаритных показателях, которые позволили разместить приборы с комплектами измерительных узлов и принадлежностей в носимых футлярах, что обеспечивает мобильность для проведения измерений удаленных объектов на местах их использования.
