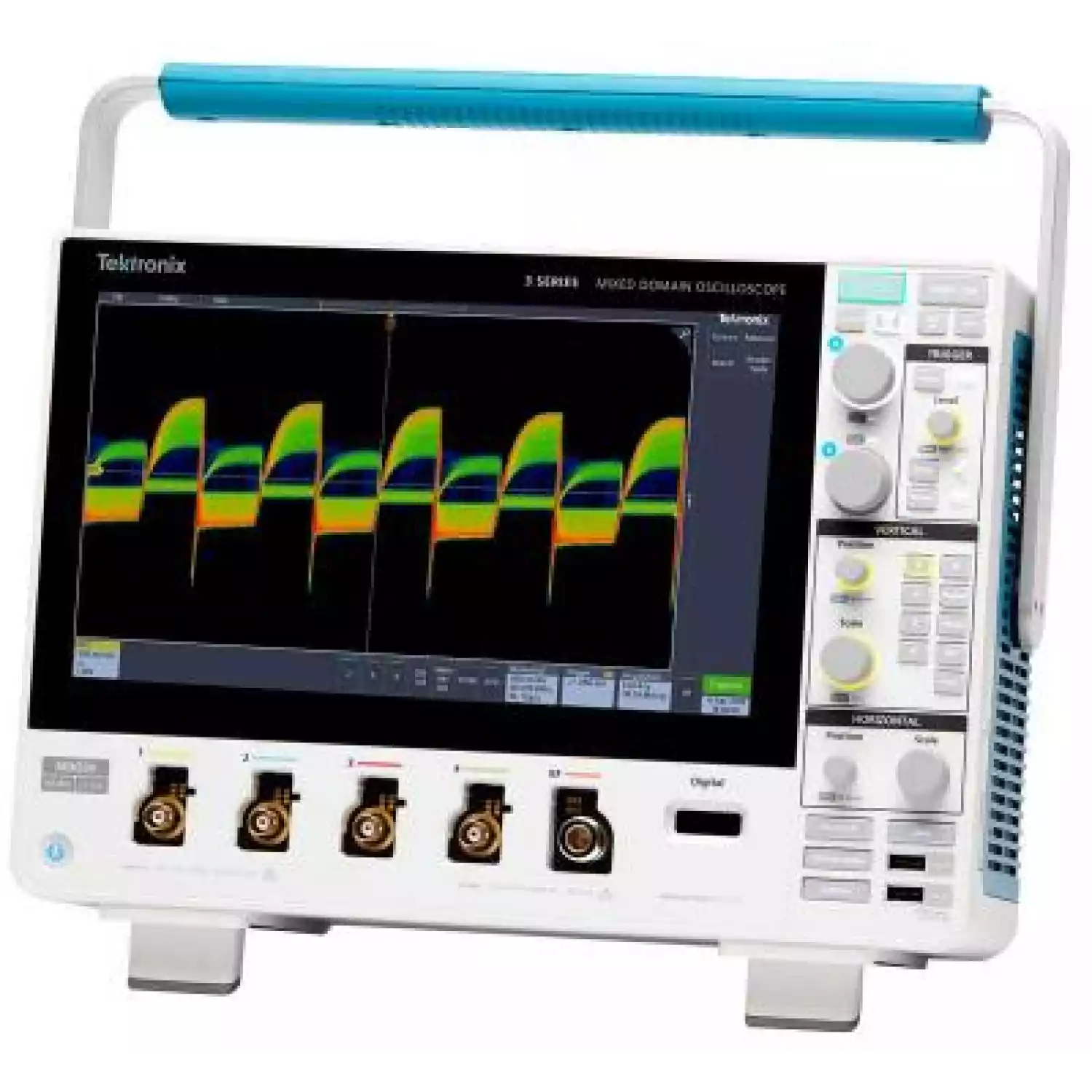

Комбинированный осциллограф MDO Серии 3

Описание осциллографа MDO серии 3:

Это компактный портативный осциллограф с большим HD-дисплеем. Прибор оснащён инновационным интерфейсом с сенсорным управлением, ускоряющим обучение за счёт пошаговых инструкций. При активации уникальной опции встроенного анализатора спектра осциллограф может выполнять анализ РЧ-сигналов.

Самый большой дисплей для прибора этого класса и новаторский интерфейс пользователя:

Осциллограф MDO Серии 3, оснащённый таким же пользовательским интерфейсом с сенсорным управлением, как у новейших приборов Серии 5, а также наибольшим экраном с самой высокой чёткостью среди приборов такого класса, может выполнять все функции высококлассного осциллографа.

HD-дисплей с диагональю 11,6 дюйма
Ёмкостный сенсорный дисплей с жестовым управлением

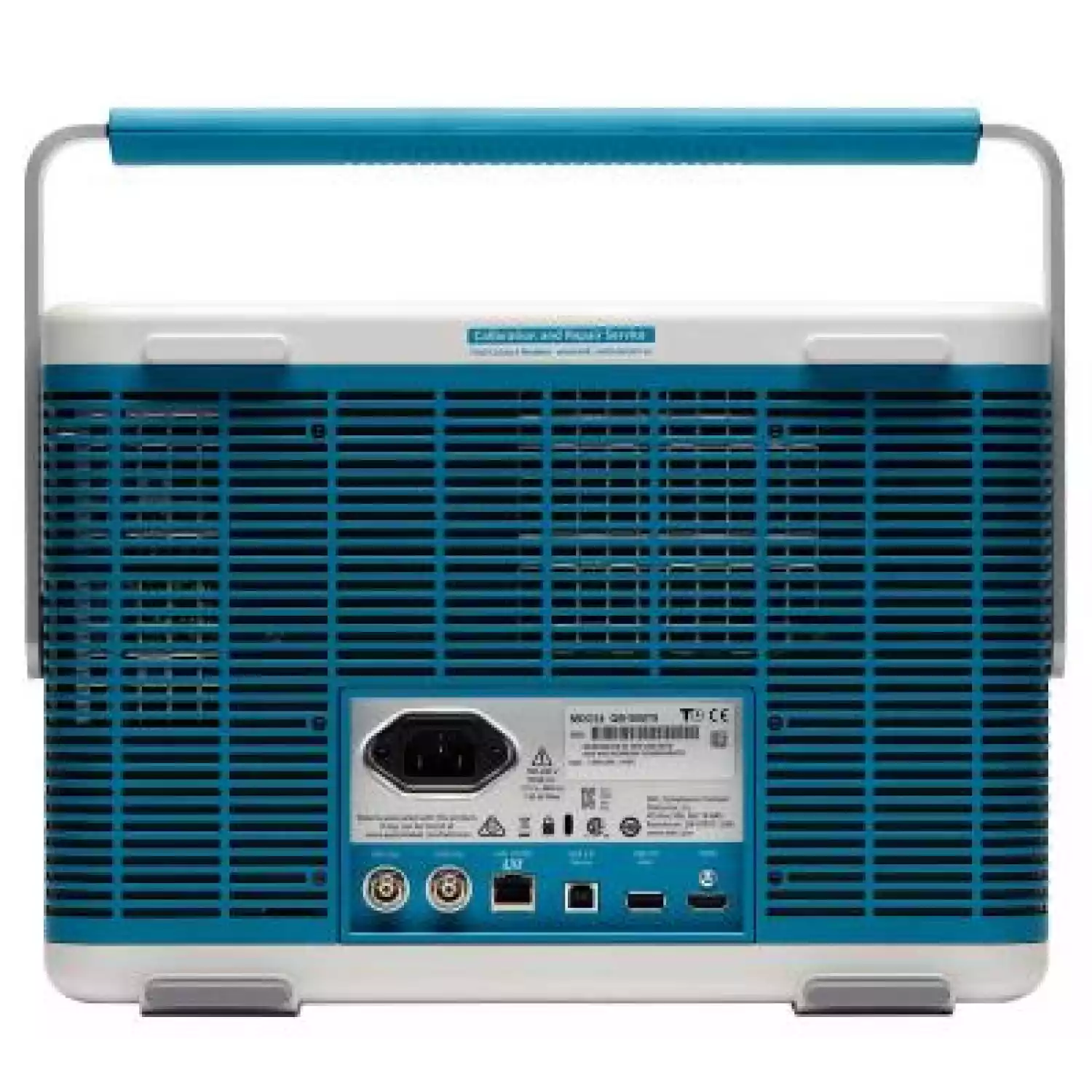

Сочетание компактности и многофункциональности:

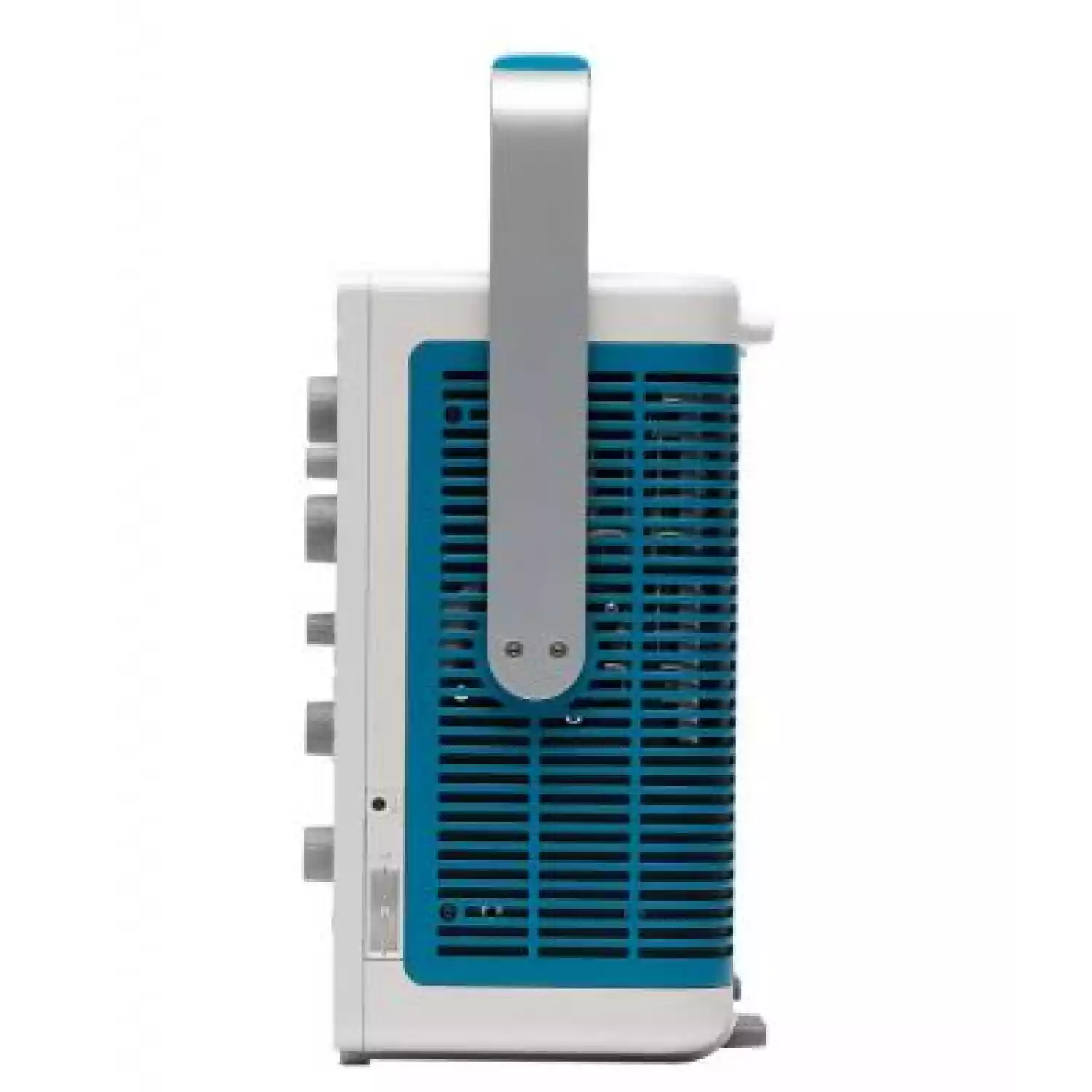

Несмотря на небольшую глубину — всего 15 см — осциллограф MDO Серии 3 обладает всеми необходимыми функциями. Это прибор с полным набором инструментов для проверки и диагностики сложных встроенных систем.

Частота дискретизации до 5 Гвыб/с на всех аналоговых каналах
Более 125 комбинаций запуска
Десятки автоматических измерений
Широкий выбор опций запуска и декодирования сигналов последовательных шин

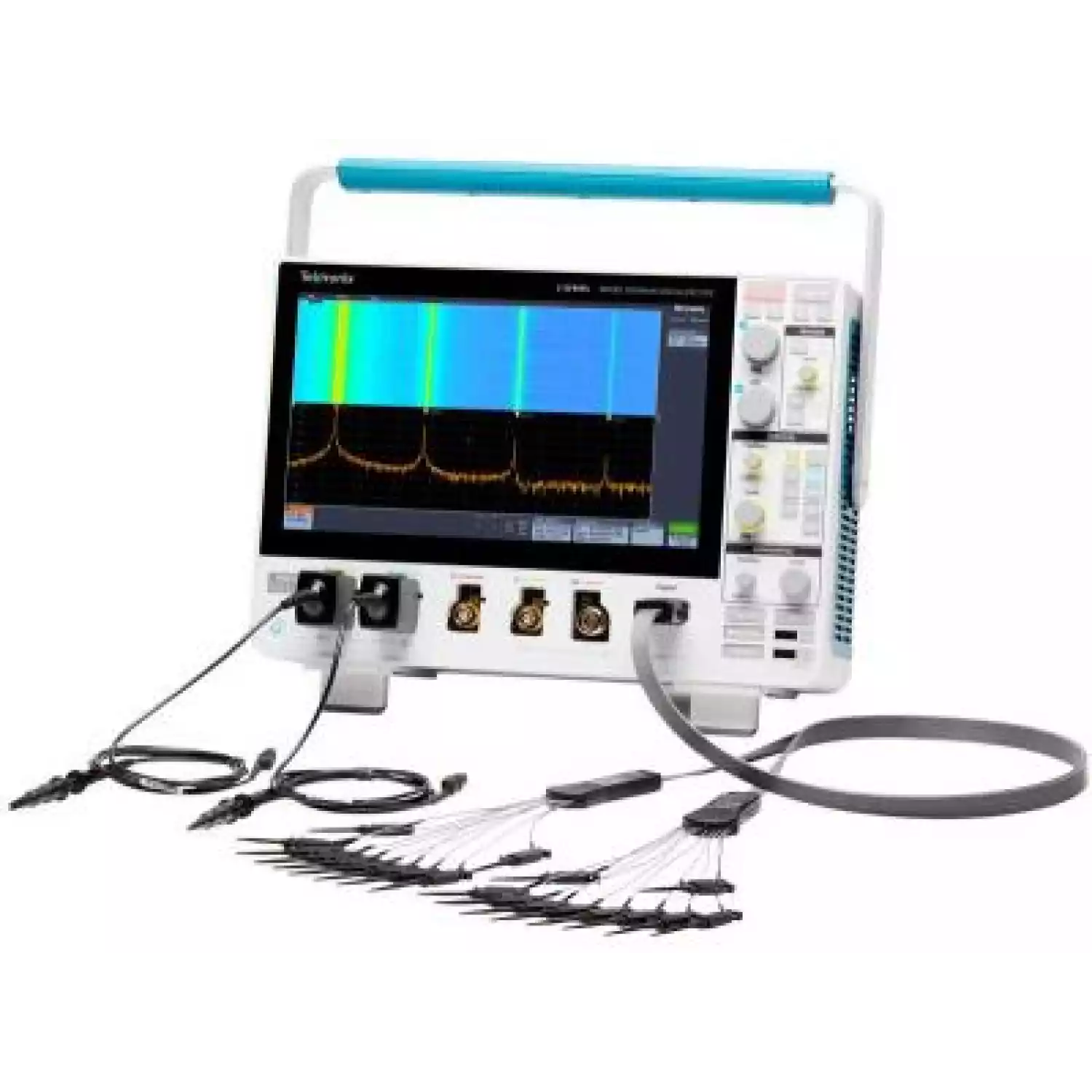

Дополнительные 16 цифровых логических каналов
Опция встроенного анализатора спектра с полосой 1 ГГц или 3 ГГц
Опция генератора сигналов произвольной формы/функций с частотой до 50 МГц

Технические характеристики:

Число входных каналов

2 или 4 аналоговых
16 цифровых¹
1 анализатор спектра¹

Полоса пропускания¹

100 МГц, 200 МГц, 350 МГц, 500 МГц или 1 ГГц

Частота дискретизации

5 Гвыб/с (модель с полосой 1 ГГц), 2,5 Гвыб/с (все другие модели) на аналоговых каналах
До 8,25 Гвыб/с (при разрешении 121 пс) на цифровых каналах

Длина записи

10 млн точек на всех каналах

Анализатор спектра¹

1 ГГц или 3 ГГц

Генератор сигналов¹

Сигналы произвольной формы, синусоидальные, прямоугольные, импульсные, пилообразные, треугольные, уровня постоянного тока, функция Гаусса, функция Лоренца, экспоненциальное нарастание/спад, кардинальный синус Sin(x)/x, белый шум, гаверсинус, кардиосигналы

Цифровой вольтметр²

4-разрядный для измерения ср. кв. значения перем. напряжения, пост. напряжения и ср. кв. значения пост. + перем. напряжения

Частотомер для сигнала запуска²

Измерения частоты с разрешением 5 разрядов

Расширенный анализ¹

Автоматическое измерение характеристик электропитания

Поддержка протоколов¹

I²C, SPI
RS-232, RS-422, RS-485, UART
CAN, CAN FD, LIN, FlexRay
MIL-STD-1553, ARINC 429
I2S, LJ, RJ, TDM
USB 2.0

Дисплей

Диагональ 11,6 дюйма (295 мм)
Ёмкостный цветной сенсорный экран высокой чёткости (1920 x 1080)

Масса

5,3 кг

Встроенный анализатор спектра:

Каким б ни был уровень подготовки пользователя анализатора спектра — от экспертного до базового — он сможет работать со встроенным анализатором спектра. В отличие от других осциллографов, использующих для анализа спектра быстрое преобразование Фурье, анализатор, встроенный в осциллограф Серии 3, работает с реальным спектром.

Отличия осциллографа Серии 3 от типового осциллографа с БПФ:

Опции встроенного анализатора спектра с полосой 1 ГГц или 3 ГГц
Единственный в отрасли встроенный аппаратный анализатор спектра
Сверхширокая полоса захвата — до 3 ГГц

Эффективная обновляемая конструкция:

Приобретая осциллограф, пользователи получают все инструменты отладки, требуемые для решения текущих задач, с возможностью добавления и расширения функций по мере необходимости.

Полоса пропускания до 1 ГГц
Цифровые каналы: добавление 16 цифровых каналов при активации опции MSO
Анализатор спектра с полосой до 3 ГГц
Цифровой вольтметр и частотомер активируются бесплатно при регистрации прибора
Генератор сигналов произвольной формы и функций
Расширенные функции анализа:
- Запуск и декодирование сигналов последовательных шин
- Автоматическое измерение характеристик электропитания

Модели:

Модель	Полоса пропускания аналогового тракта	Количество аналоговых каналов	Цифровые каналы	Частота дискретизации	Длина записи	Анализатор спектра
MDO32	От 100 МГц до 1 ГГц	2	16 (опция)	до 5 Гвыб/с	10 млн точек	До 3 ГГц (опция)

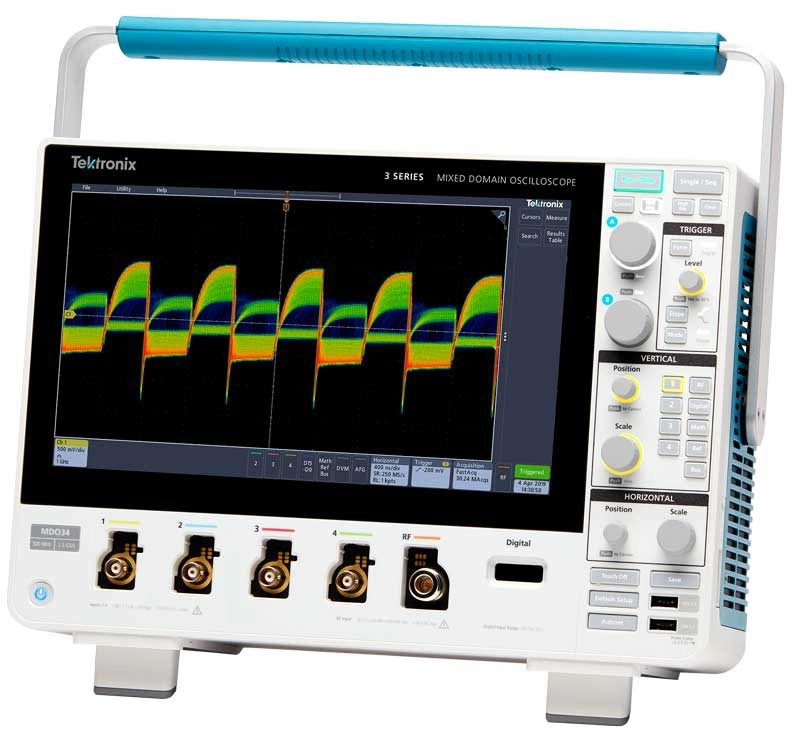

MDO34	От 100 МГц до 1 ГГц	4	16 (опция)	до 5 Гвыб/с	10 млн точек	До 3 ГГц (опция)
