Тип оборудования: Осциллограф цифровой
Производитель: Актаком
Модель: ADS-6144
Гарантия: 14 месяцев

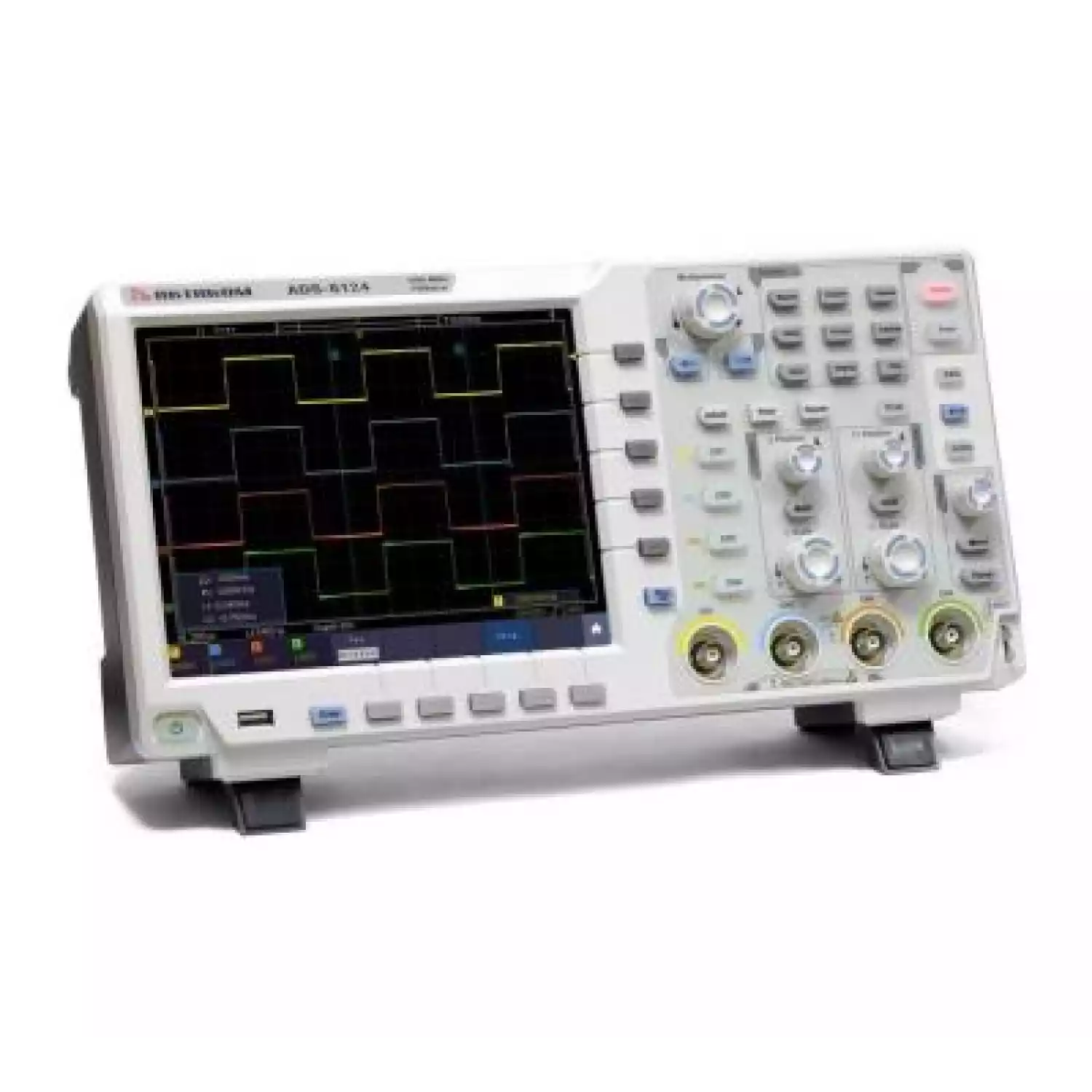

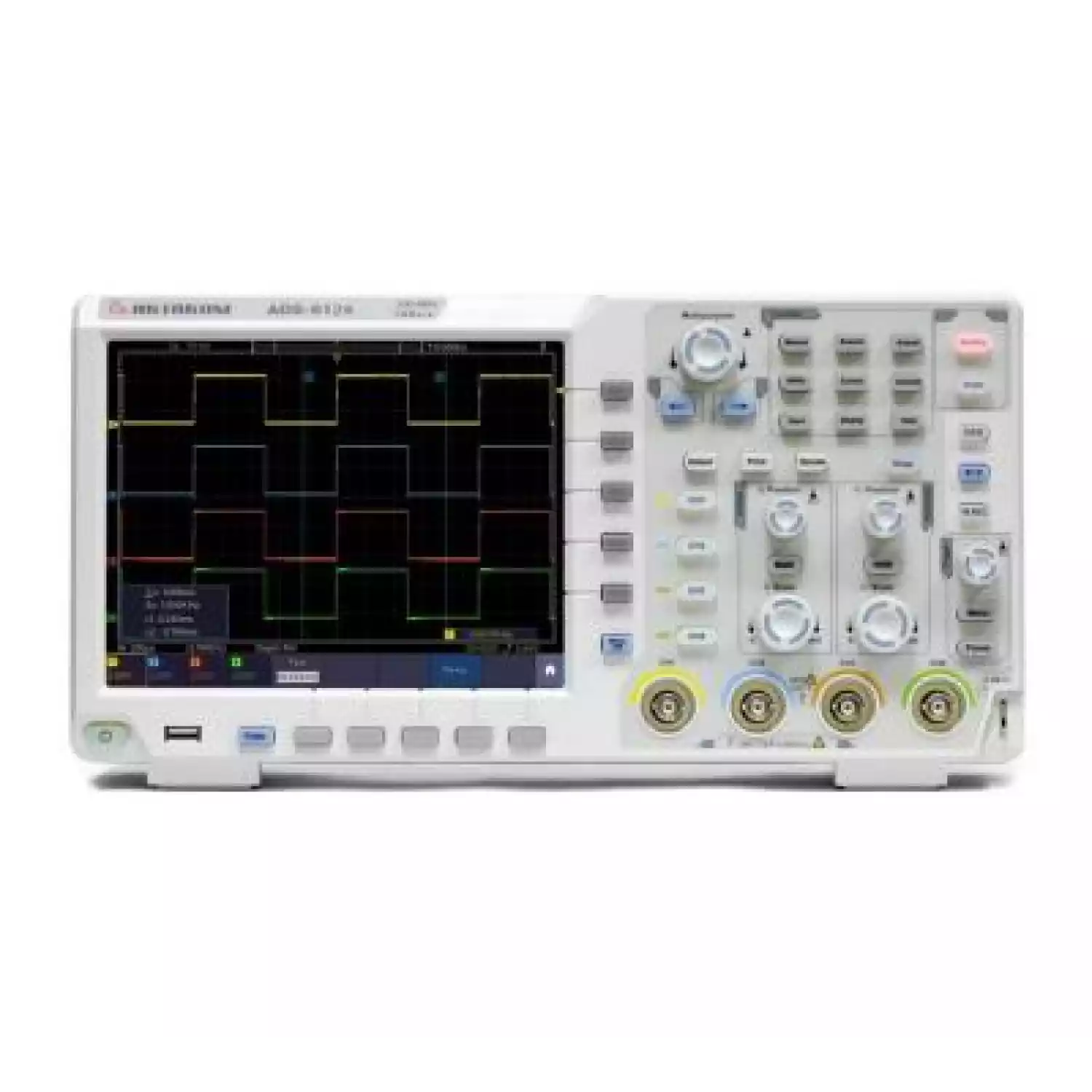

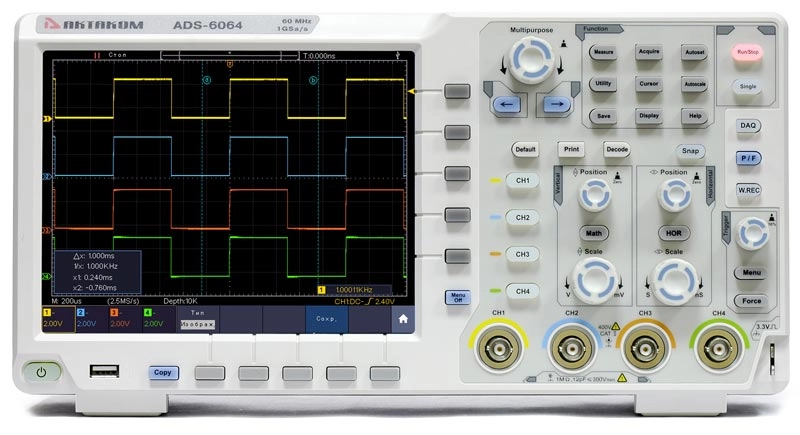

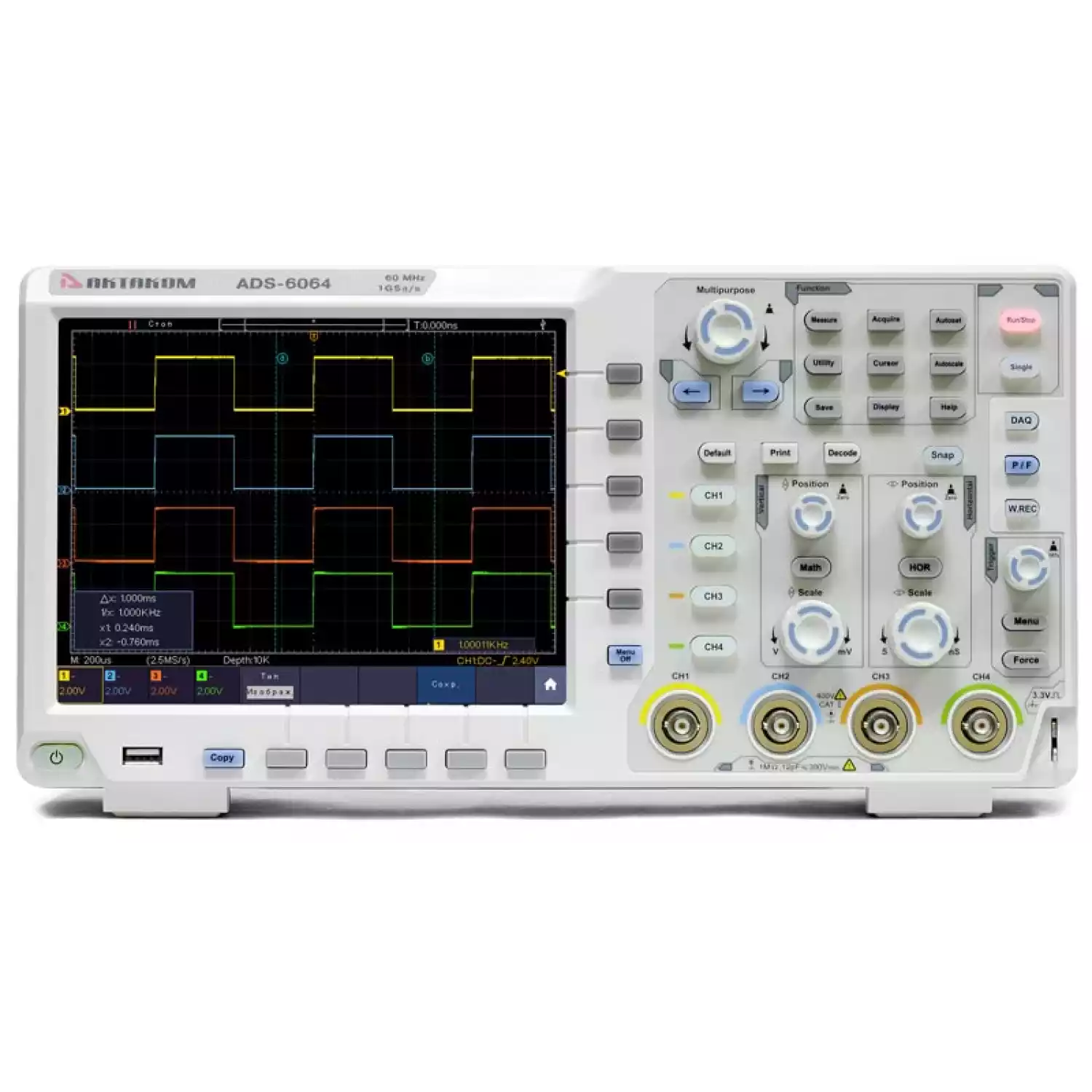

Описание осциллографа ADS-6144:
Четырехканальный многофункциональный осциллограф ADS-6144 с полосой пропускания 500 МГц. Аналогично другим осциллографам Актаком серии ADS-6000 в ADS-6144 установлен сенсорный мультитач дисплей с размером 10,4", который позволяет проводить управление прибором и измерения при помощи касаний и жестов. Уже в стандартной поставке в одном корпусе объединены до 7 измерительных приборов.
Технические характеристики цифрового осциллографа ADS-6144:
| Характеристика | Значение | |
|---|---|---|
| Полоса пропускания | 500 МГц | |
| Количество каналов | 4 | |
| Скорость захвата осциллограмм | 600 000 осц/сек | |
| Регистрация | Режим | Обычный, пиковый детектор, усреднение |
| Макс. дискретизация (реальное время) | 5 Гвыб/сек (2,5 Гвыб/сек - 2 канала, 1 Гвыб/сек на канал) | |
| Вход | Связь по входу | открытый, закрытый, земля |
| Входной импеданс | 1 MΩ±2% в параллель 15 пФ±5 пФ 50 Ом |
|
| Учет ослабления пробников | 0.001X - 1000X | |
| Максимальное входное напряжение | 1 MОм: ≤300 Вскз, 400 Вп-п (DC+AC) 50 Ом: 5 Вскз |
|
| Ограничение полосы пропускания | 20 МГц, полный диапазон | |
| Изолированность каналов | 50 Гц: 100 : 1 10 МГц: 40 : 1 |
|
| Задержка между каналами (типичное) | 150 пс | |
| Параметры горизонтальной системы | Интерполяция | sin (x)/x |
| Глубина записи | 400 М точек | |
| Коэффициент развертки | 500 пс/дел ~ 1000 с/дел, с шагом 1~2~5 | |
| Погрешность времени выборки и времени задержки | ±2,5 ppm | |
| Параметры вертикальной системы | АЦП | 8 бит |
| Вертикальное отклонение | 1 MОм: 1 мВ/дел ~ 10 В/дел 50 Ом: 1 мВ/дел ~ 1 В/дел |
|
| Полоса пропускания для аналогового периодического сигнала | 500 МГц | |
| Низкочастотный предел | ≥5 Гц ( на входе, закрытый вход, -3dB) | |
| Время нарастания | ≤0,7 нс (типичное) | |
| Погрешность коэф. усиления | ±3% ≤1 мВ ±2% ≥2 мВ |
|
| Измерения | Курсорные | ΔV и ΔT между курсорами, авто |
| Автоматические | Period, Frequency, Vpp, Vavg, Vrms, Vmax, Vmin, Vtop, Vbase, Vamp, Overshoot, Preshoot, Rise Time, Fall Time, +Pulse Width, -Pulse Width, +Duty Cycle, -Duty Cycle, Screen Duty, Delay A→B ↑, Delay A→B↓, CycleRMS, Cursor RMS, FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF, Phase A→B ↑, Phase A→B↓, +Pulse Count, -Pulse Count, Rise Edge Count, Fall Edge Count, Area, Cycle Area | |
| Математические операции | +, -, *, /, FFT, FFTrms, Intg, Diff, Sqrt, пользовательские; Цифровые фильтры: ФВЧ, ФНЧ, полосовой, режективный |
|
| Сохранение во внутреннюю память | 100 осциллограмм | |
| Фигуры Лиссажу (X-Y) | Диапазон: полный Сдвиг фаз: ±3 градуса |
|
| Частотомер | Диапазон | 2 Гц - полный диапазон |
| Разрядность | 6 цифр | |
| Тип запуска | Фронт, однократный запуск | |
| Декодирование сигналов последовательных шин | I²C, SPI, RS-232/UART, CAN | |
Система запуска:
| Характеристики | Значене | ||
|---|---|---|---|
| Тип запуска | Фронт, импульс, видео, скорость нарастания, рант, окно, по истечению времени, N фронт, логический шаблон I²C, SPI, RS-232/UART, CAN |
||
| Режим запуска | Авто, обычный, однократный | ||
| Блокировка уровня запуска | 100 нс ~ 10 с | ||
| Диапазон уровня запуска | ±5 делений от центра экрана | ||
| Чувствительность уровня запуска | ±0.3 деления | ||
| Запуск по фронту | нарастающий, спадающий | ||
| Запуск по длительности импульса | условие запуска | положительная полярность импульса: >, <, = отрицательная полярность импульса: >, <, = |
|
| диапазон установок | 30 нс ~ 10 с | ||
| Запуск по ранту | условие запуска | положительная или отрицательная полярность: >, <, = | |
| диапазон установок | 30 нс ~ 10 с | ||
| Запуск по окну | Фронт | нарастающий, спадающий | |
| Позиция запуска | Вход, выход, время | ||
| Ширина окна | 30 нс ~ 10 с | ||
| Запуск по N фронту | Тип фронта | нарастающий, спадающий | |
| Время | 30 нс ~ 10 с | ||
| Номер фронта | 1 ~ 128 | ||
| Скорость нарастания | Скорость сигнала | положительная или отрицательная полярность: >, <, = | |
| Условие запуска | 30 нс ~ 10 с | ||
| Запуск по видеосигналу | Cистема | NTSC, PAL и SECAM | |
| Выбор линии | 1 - 525 NTSC 1 - 625 PAL/SECAM |
||
| Запуск по логическому шаблону | Условие | AND, OR, XNOR, XOR | |
| Условие задержки | H, L, X, нарастающий фронт, спадающий фронт | ||
| Выход | запуск при переходе на True с False, при переходе на False с True, когда условие True больше, меньше или равно установленному времени | ||
| Запуск по истечению времени (TimeOut) |
Фронт | нарастающий, спадающий | |
| Установка времени | 30 нс ~ 10 с | ||
| RS-232 запуск | Полярность | положительная, инвентированая | |
| Условие запуска | Start, Error, Check Error, Data | ||
| Скорость | стандартная, пользовательская (0 - 10000000) | ||
| Разрядность | 5 bit, 6 bit, 7 bit, 8 bit | ||
| I²C запуск | Условие запуска | Start, Restart, Stop, ACK Lost, Address, Data, Addr/Data | |
| Разрядность адреса | 7 бит, 8 бит, 10 бит | ||
| Диапазон | 0 - 127, 0 - 255, 0 - 1023 | ||
| Длина | 1 ~ 5 байт | ||
| SPI запуск | Условие | TimeOut | |
| Значение удержания | 30 нс ~ 10 нс | ||
| Разрядность | 4 бит ~ 32 бит | ||
| Установка | H, L, X | ||
Генератор сигналов:
| Количество каналов | 1 |
| Максимальная частота генерации | 50 МГц |
| Частота дискретизации | 250 Мвыб/с |
| Вертикальное разрешение | 14 бит |
| Амплитуда сигнала | 2 мВп-п ... 20 Вп-п (≤25 МГц) 2 мВп-п ... 5 Вп-п (≤50 МГц) |
| Количество точек, участвующих в формировании сигнала | 16 К |
| Диапазон смещения напряжения постоянного тока | ±2.5 В при амплитуде ≤5 В; ±10 В при амплитуде >5V; |
| Стандартные формы | Синус, меандр, импульсный, треугольный |
| Пользовательские формы | Экспоненциальный нарастающий и спадающий, ЭКГ, ступенчатый, щумовой и т.д. всего 64 встроенных форм + создание сигналов произвольной формы |
Цифровой мультиметр:
| Разрешение дисплея | 4 1/2 разрядов (20000 отсчетов) |
| Входной импеданс | ≥10 МОм |
| Регистратор данных | Интервал сэмплирования: 0,5 с...10 с Макс. длительность регистрации: 3 дня во внутреннюю память, 10 дней на USB накопитель |
| Измерение постоянного напряжения | Диапазоны: 20 мВ/200 мВ Точность: ±(0,5% + 10 е.м.р.) Диапазоны: 2 В/200 В/200 В Точность: ±(0,3% + 5 е.м.р.) Диапазон: 1000 В Точность: ±(0,5% + 5 е.м.р.) |
| Измерение переменного напряжения | Диапазоны: 200 мВ/2 В/200 В/200 В Точность: ±(0,8% + 10 е.м.р.) Диапазон: 750 В Точность: ±(1,0% + 10 е.м.р.) |
| Измерение постоянного тока | Диапазон: 10 А Точность: ±(2.0% + 10 е.м.р.) |
| Измерение переменного тока | Диапазон: 10 А Точность: ±(2.5% + 10 е.м.р.) |
| Сопротивление | Диапазоны: 200 Ом/2 кОм/ 20 кОм/200 кОм/2 МОм Точность: ±(0,8% + 10 е.м.р.) Диапазоны: 20 МОм Точность: ±(1,0% + 10 е.м.р.) Диапазон: 100 МОм Точность: ±(5,0% + 10 е.м.р.) |
| Емкость | Диапазоны: 2 нФ ~ 20 мФ Точность: ±(4% + 10 е.м.р.) |
| Частота | Диапазон: 40 Гц ~ 400 Гц |
| Тест диодов | 0 В ~ 2.0 В |
| Неразрывность цепи | <50 Ом звуковой сигнал |
Дисплей:
| Тип дисплея | диагональ 10,4” , ЖК, сенсорный тачскрин |
| Послесвечение | 1 сек, 2 сек, 5 сек, бесконечно, отключено. |
Выход для компенсации пробника:
| Выходное напряжение (типичное) | амплитуда 5 В на нагрузке больше 1 MΩ. |
| Частота (типичное) | Меандр 1 кГц |

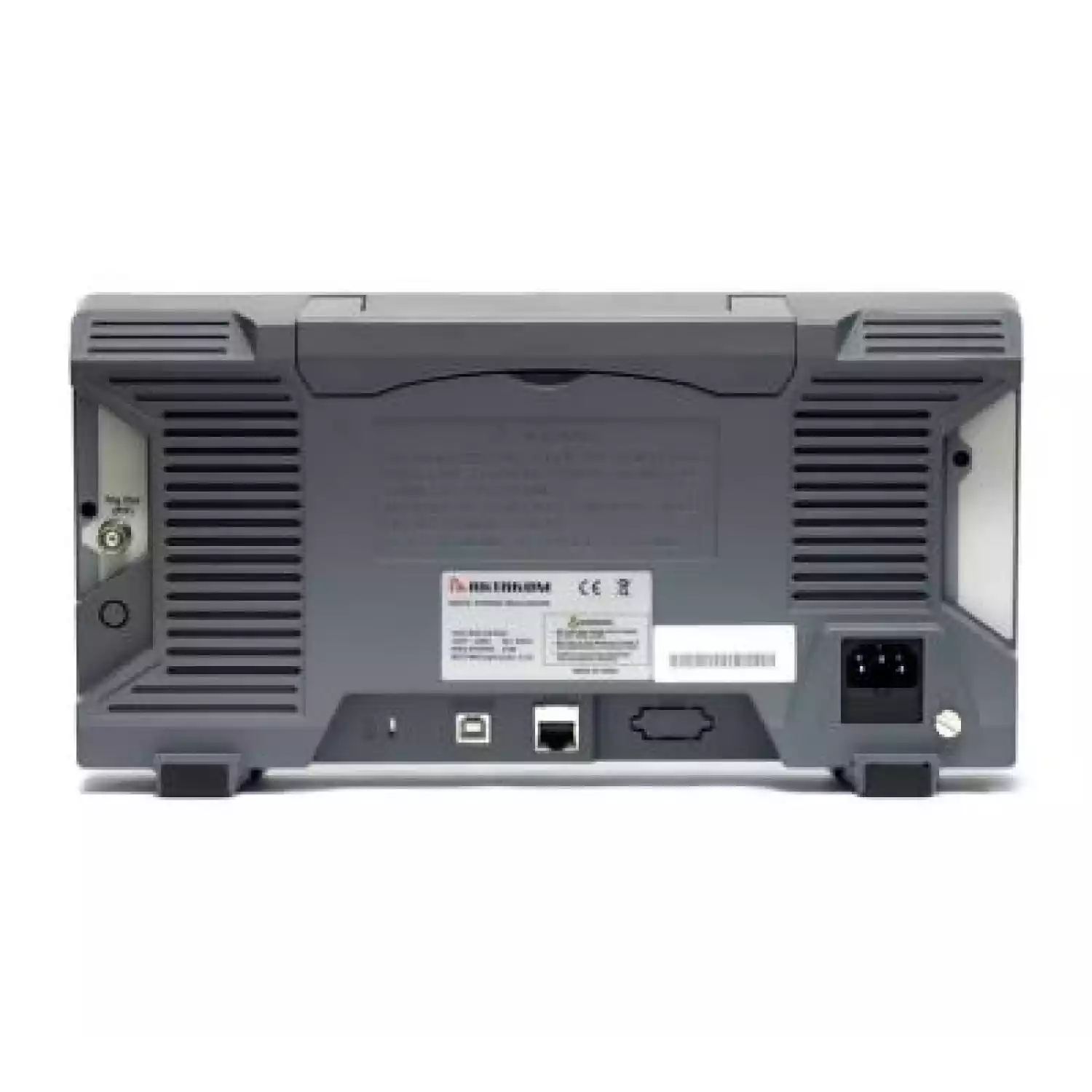

Интерфейс:
| Для связи с ПК | USB host, USB device, LAN, VGA, Trig Out (Pass/Fail), EXT Trig In |
| Печать на принтер | PictBridge |
Питание:
| Напряжение | 100 ~ 240 Вэфф. AC, 50/60 Гц, CAT II |
| Предохранитель | 2 A, T тип, 250 В |
Массо-габаритные параметры:
| Габаритные размеры | 422 мм × 226 мм × 135 мм (Д*В*Г) |
| Вес | Около 5,0 кг |

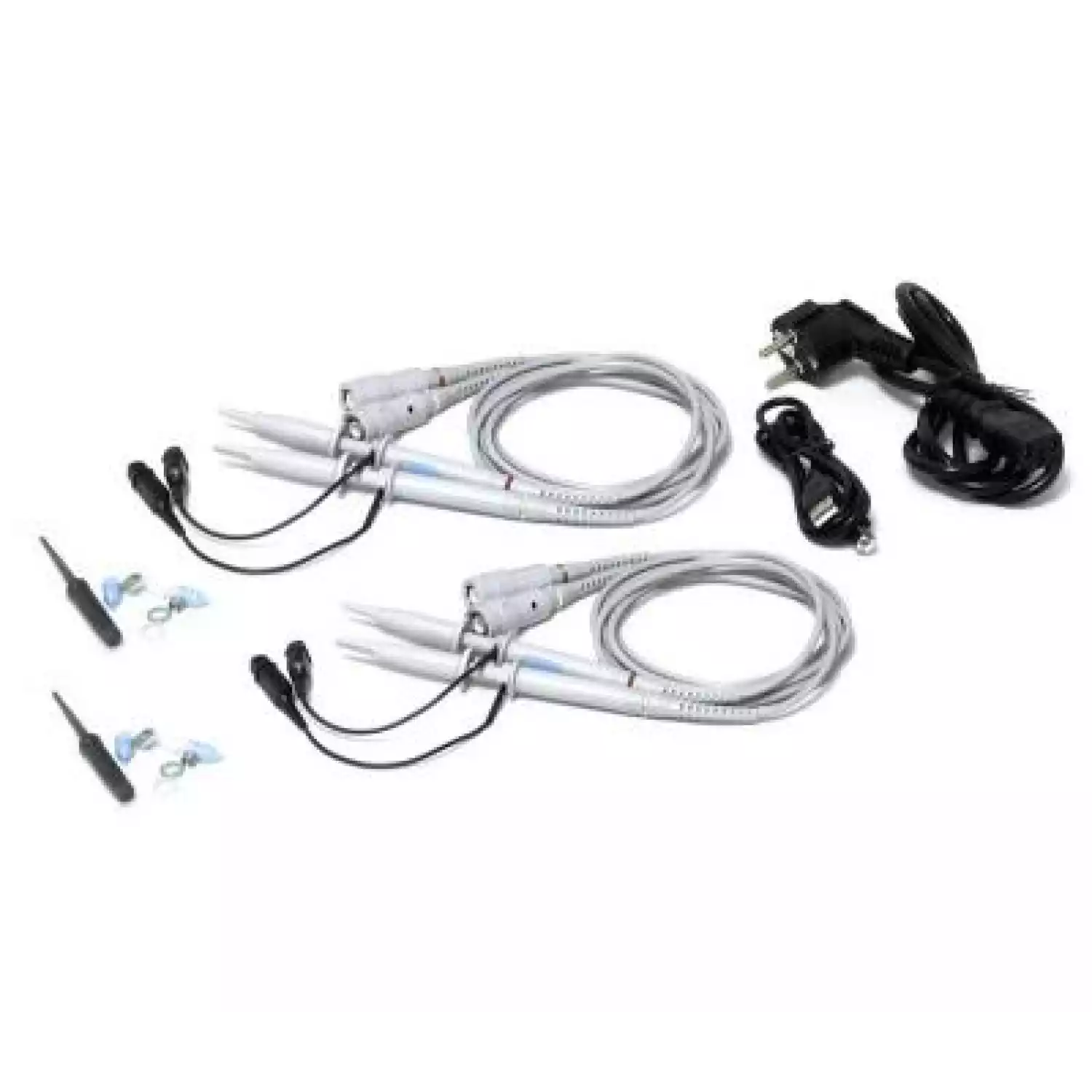

Комплект поставки ADS-6144:
Дополнительная комплектация ADS-6144:
