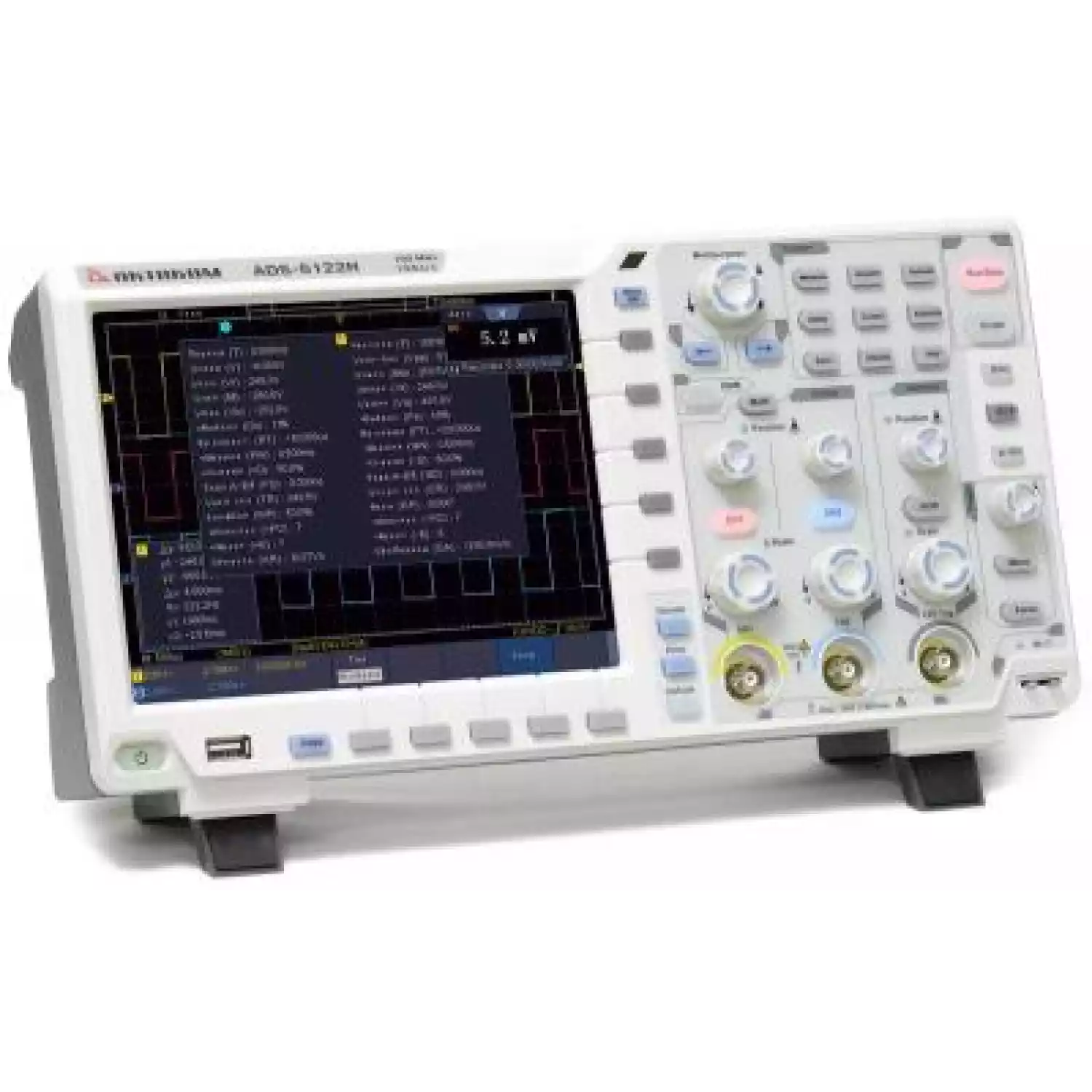

Осциллограф цифровой Актаком ADS-6142H

Серия цифровых осциллографов АКТАКОМ ADS-6ххх представляют собой уникальные приборы сочетающие непревзойденную функциональность, высокие технические характеристики и доступную цену.

Отличительной чертой данной серии является возможность увеличения функциональности приборов (при предварительном заказе) . Таким образом, в одном корпусе могут сочетаться несколько приборов в т.ч. цифровой осциллограф, анализатор протоколов, цифровой мультиметр, универсальный генератор сигналов. Кроме того, в осциллограф Актаком ADS-6xxx может быть установлен сенсорный дисплей и VGA выход, добавлено дистанционная связь с ПК по WiFi, батарейное питание, расширена система запуска для синхронизации по сигналам последовательных шин I²C, SPI, RS-232, CAN.

Настоящей изюминкой серии являются модели с индексом "-H", в которых устанавливается 12- или 14-разрядный АЦП.



Технические характеристики:

Характеристика

Значение

Полоса пропускания

100 МГц (8/12 бит)

25 МГц (14 бит)

Количество каналов

2 + внешний запуск

Скорость захвата осциллограмм

75 000 осц/сек

Регистрация

Режим

Обычный, пиковый детектор, усреднение

Макс. дискретизация (реальное время)

1 канал включен:

1 Гвыб/сек (8 бит); 500 Мвыб/сек (12 бит); 100 Мвыб/сек (14 бит)

2 канала включено:

1 Гвыб/сек (8 бит); 500 Мвыб/сек (12 бит); 100 Мвыб/сек (14 бит)

Вход

Связь по входу

открытый, закрытый, земля

Входной импеданс

1 MΩ ±2% в параллель 15 пФ ±5 пФ, 50 Ом ±2%

Учет ослабления пробников

0.001X - 1000X, шаг 1-2-5

Максимальное входное напряжение

1 MΩ: ≤300 Вскз

Ограничение полосы пропускания

20 МГц, полный диапазон

Изолированность каналов

50 Гц: 100 : 1

10 МГц: 40 : 1

Задержка между каналами (типичное)

150 пс

Параметры горизонтальной системы

Интерполяция

sin (x)/x

Глубина записи

40 М точек

Коэффициент развертки

1 нс/дел ~ 1000 с/дел, с шагом 1~2~5 (8/12 бит)

5 нс/дел ~ 1000 с/дел, с шагом 1~2~5 (14 бит)

Погрешность измерения интервалов (DC~100 МГц)

однократный сигнал: ±(время выборки + 100 ppm × измеренное значение + 0.6 нс)

усреднение >16: ±(время выборки + 1 ppm × измеренное значение + 0.4 нс)

Погрешность времени выборки и времени задержки

±1 ppm

Параметры вертикальной системы

Режим АЦП

8, 12 и 14 бит

Вертикальное отклонение

1 мВ/дел ~ 10 В/дел

Диапазон смещения

±2 В (1 мВ/дел ~ 50 мВ/дел)

±20 В (100 мВ/дел ~ 1 В/дел)

±200 В (2 В/дел ~ 10 В/дел)

Полоса пропускания для аналогового периодического сигнала

100 МГц

Низкочастотный предел

≥5 Гц ( на входе, закрытый вход, -3dB)

Время нарастания

≤3,5 нс (типичное) 8 бит, 12 бит

Относительная погрешность коэффициентов отклонения с пробником Х1 (1:1)

±3% (для коэффициента отклонения 1 мВ/дел в режимах 8 и 12 бит)

±2% (для коэффициента отклонения 2 мВ/дел в режимах 8 и 12 бит)

±2% (для коэффициента отклонения >2 мВ/дел в режиме 8 бит )

±1,5% (для коэффициента отклонения >2 мВ/дел в режимах 12 бит)

не нормируется (в режиме 14 бит)

Погрешность коэф. усиления (усреднения)

Усреднение по 16 регистрациям:

±(3% + 0.05 дел) для ΔV

Измерения

Курсорные

ΔV и ΔT между курсорами, авто

Автоматические

Vpp, Vavg, Vrms, Freq, Period, Week RMS, Cursor RMS, Vmax, Vmin, Vtop, Vbase, Vamp, Overshoot, Phase, Preshoot, Rise Time, Fall Time, +Width, -Width, +Duty, -Duty, Duty Cycle, Delay A→B ↑, Delay A→B↓, +Pulse Count, -Pulse Count, Rise Edge Count, Fall Edge Count

Математические операции

+, -, *, /, БПФ (6 окон)

Сохранение во внутреннюю память

100 осциллограмм

Фигуры Лиссажу (X-Y)

Диапазон: полный

Сдвиг фаз: ±3 градуса

Частотомер

Диапазон

2 Гц - полный диапазон

Разрядность

6 цифр

Тип запуска

Фронт, однократный запуск

Декодирование сигналов последовательных шин

I²C, SPI, RS-232, CAN (опция)



Комплект поставки:

  • осциллограф цифровой

  • осциллографические щупы с переключателем 1X/10X – 2 шт.

  • сетевой кабель

  • USB кабель для подключения к ПК

  • руководство по эксплуатации (краткая инструкция)

  • комплект для подстройки пробников

  • Программное обеспечение Aktakom DSO-Soft 6000 Программное обеспечение для настольных осциллографов
