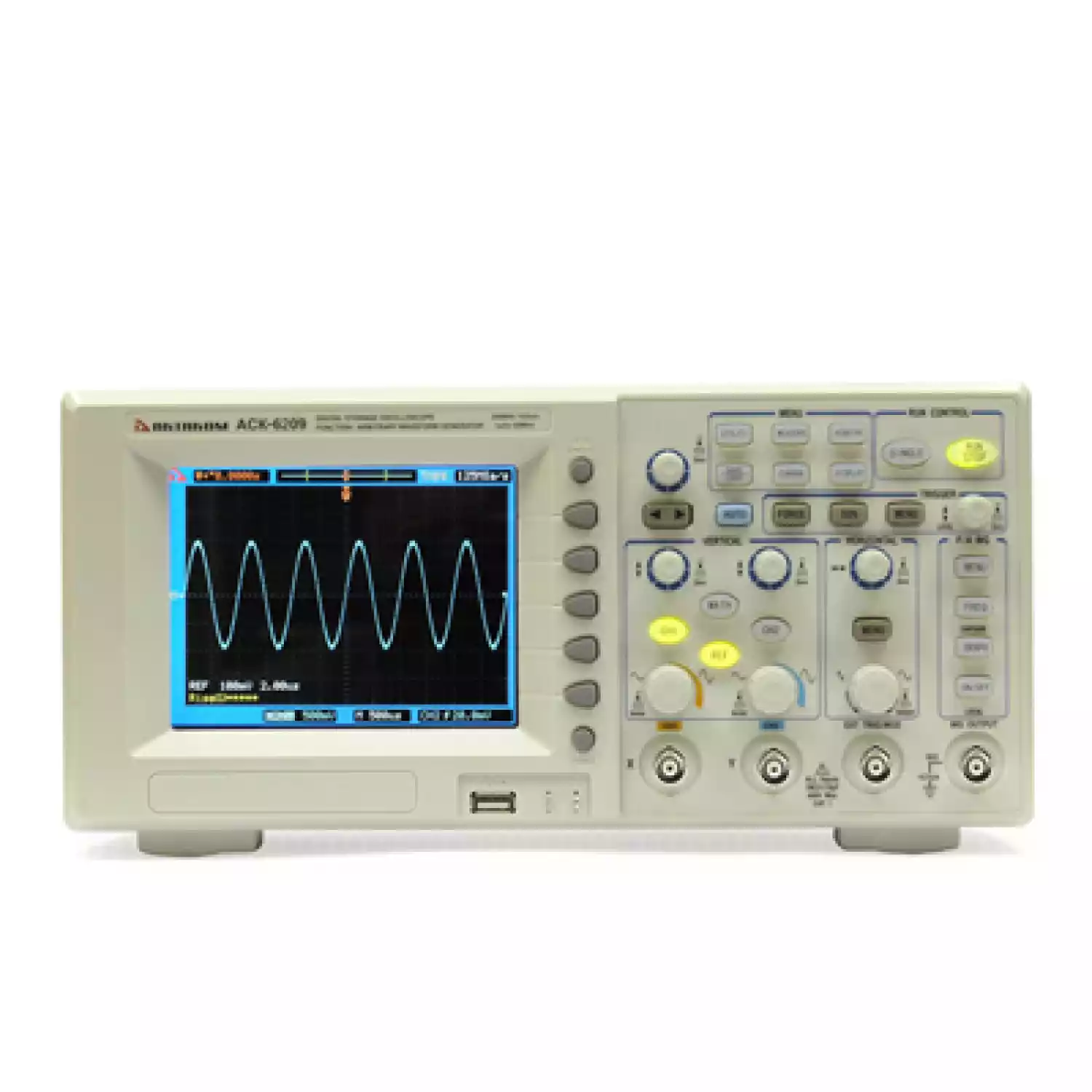

АСК-6209 представляет собой комбинированный прибор, сочетающий функции цифрового осциллографа и функционального генератора.
Автоматические измерения: 12 по напряжению, 16 во временной области
Курсорные измерения: ручные, слежение, авто
Хранение: 10 осциллограмм, 10 установок, маска pass/fail
Ограничение полосы: 20 мгц
Функция усреднения (2..256)
Пиковый детектор
Автоматический покадровый регистратор цифровые фильтры: нч, вч, полосовой, режективный
Интерполяция: sin(x)/x, линейная
Математические операции: сложение, вычитание, умножение
Быстрое преобразование фурье (5 окон), 1024 точек
Регулируемый гистерезис уровня запуска
Режимы растяжки, x-y, самописец
Встроенный 5-разрядный частотомер с запуском с передней панели
Защита от несанкционированного доступа с паролем
Тестирование в пределах ("годен-негоден"). Модуль pass/fail встроенный
Сохранение на usb-устройство
Русскоязычное меню
2 канала + внешний запуск
максимальная полоса пропускания: 200 МГц (1 канал), 160 МГц (2 канала)
максимальная частота дискретизации в режиме реального времени: 1 Гвыб/сек
частота дискретизации в эквивалентном режиме: 50 Гвыб/сек
объем памяти: максимальная - до 2,4 М точек (1,2М точек на канал)
вертикальное разрешение: 8 бит
коэффициент вертикального отклонения: 2 мВ/дел...10 В/дел, погрешность: ±3%
время нарастания: 1,75 нс
входной импеданс: 1 MОм ±2% 18 пФ ±3 пФ
максимальное входное напряжение: 400 В пик-пик
коэффициент развертки: 5 нс/дел…50 с/дел с шагом 1-2-5, погрешность: ±0,01%
источник запуска: канал 1, канал 2, AC, внешний, внешний/5, по сети, поочередный
тип входов: AC, DC, ФВЧ, ФНЧ
тип запуска: фронт, импульс, видео с выбором строки (PAL, SECAM, NTSC)
дисплей: 5,6 дюймов, разрешение 320x234 точек, цветной TFT
интерфейс: USB-host, USB-device, PASS/FAIL, RS232C , LAN
питание: 99 В / 242 В (±10%)
потребляемая мощность: 50 Вт
масса: 2,5 кг
габаритные размеры: 320х156,5х123 мм
Прибор
Сетевой шнур
Пробник для осциллографа
Краткое описание
Руководство по эксплуатации
