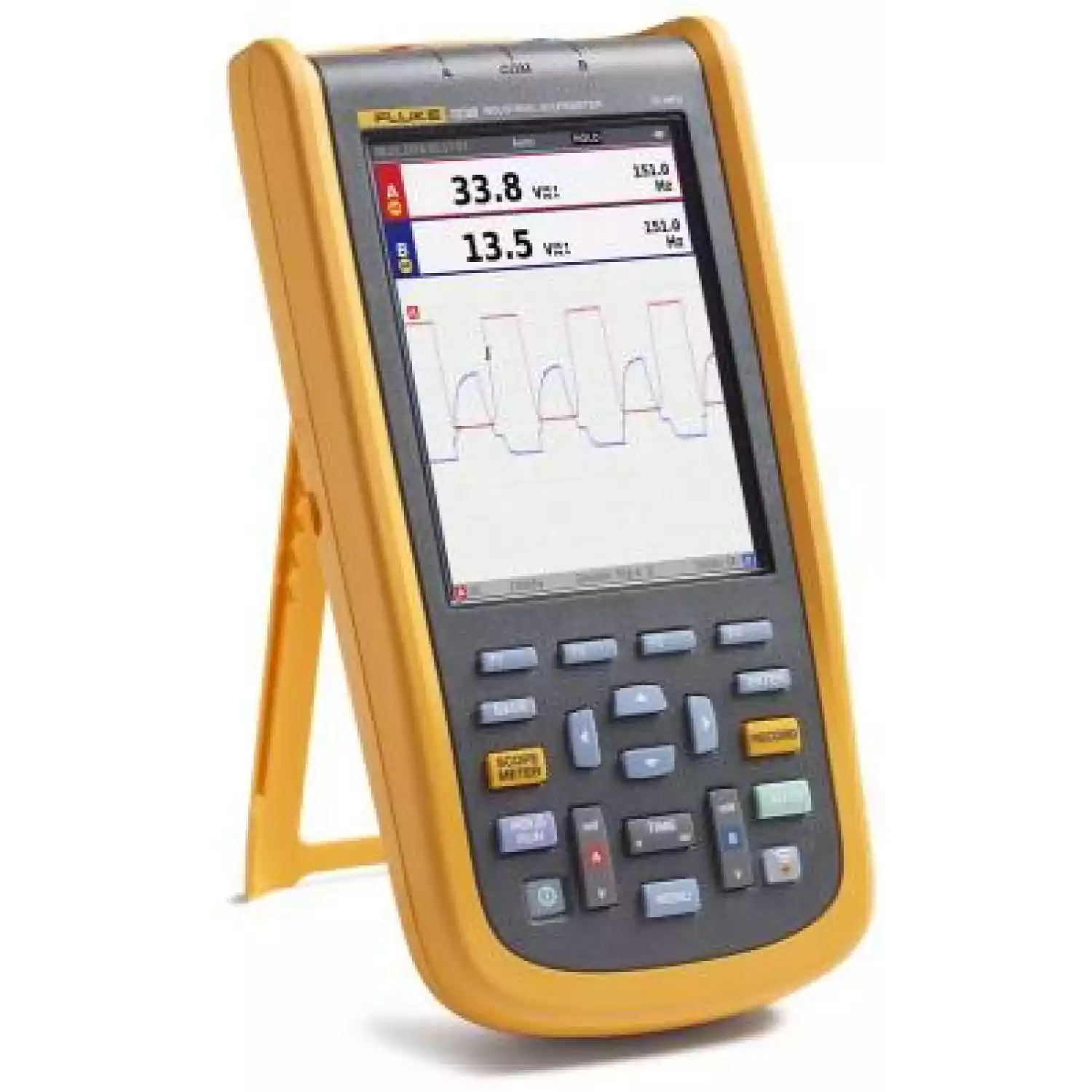

Прибор выполняет измерения на частотах в диапазоне до 20 МГц при величине сигнала до 600 В, при среднеквадратичном значении до 750 В и пиковом значении до 2200В. Осциллограф Fluke 123B прекрасно подходит как для наладки управляющей электроники, так и для диагностики силовых систем.
Два измерительных канала осциллографа Fluke 123B позволят вам контролировать сигналы на входе и выходе системы, или же измерять одновременно различные параметры. Например, напряжение с помощью контактного щупа и силу тока с использованием клещевого датчика. Причем переключаться в режим измерений из режима осциллографа не требуется – прибор одновременно отображает и форму сигнала, и цифровые показания его основных параметров.
Connect and View - функция, благодаря которой регулировка масштаба, установка уровня запуска и скорости развертки происходит в автоматическом режиме. Это обеспечивает стабильность отображения сигнала и комфортную работу с прибором.
Для долговременного контроля параметров систем вы можете использовать осциллограф Fluke 123B в режиме регистратора, при этом фиксируемые данные сохраняются во внутренней памяти измерителя.
От моделей предыдущего поколения осциллограф Fluke 123B отличается рядом особенностей, значительно повышающих эффективность и комфортность выполнения работ:
Цветной TFT дисплей большего размера с высоким разрешением и малым временем отклика.
IntellaSet – технология, благодаря которой прибор может самостоятельно выбирать наиболее подходящий режим измерения, анализируя форму входящего сигнала.
Wi-Fi адаптер для беспроводного подключения к ПК, что позволяет отказаться от мешающих проводов.
Поддержка приложения Fluke Connect для планшетов и смартфонов позволяет считывать показания с измерителя дистанционно, оперативно их обрабатывать и анализировать непосредственно на месте выполнения работ, составлять отчеты и делиться ими с заказчиками и коллегами.
Используя осциллограф в своей работе вы сможете быстро и эффективно осуществлять обслуживание, диагностику и наладку современного промышленного оборудования и других сложных систем.
|
Fluke 123B |
||
|---|---|---|
|
Функции |
Полнофункциональные осциллограф с двумя входами и мультиметр |
|
|
Полоса пропускания осциллографа 20 МГц |
||
|
Регистратор мультиметра и осциллографа |
||
|
Режим осциллографа (Вертикально)
|
||
|
Частотная характеристика — подключение по постоянному току |
без щупов и измерительных проводов (с BB120) |
по постоянному току и до 20 МГц (-3 дБ) |
|
с экранированными измерительными проводами STL120-IV 1:1 |
По постоянному току и до 12,5 МГц (-3 дБ) / по постоянному току и до 20 МГц (-6 дБ) |
|
|
с щупом VP41 10:1 |
по постоянному току и до 20 МГц (-3 дБ) |
|
|
Частотная характеристика — подключение по переменному току (спад по нижним частотам) |
без щупов и измерительных проводов |
<10 > |
|
с экранированными измерительными проводами STL120-IV 1:1 |
<10 > |
|
|
с щупом VP41 10:1 |
<10 > |
|
|
Время нарастания, без учета влияния щупов, измерительных проводов |
<8,75 > |
|
|
Входной импеданс |
без щупов и измерительных проводов |
1 МОм//20 пФ |
|
с BB120 |
1 МОм//24 пФ |
|
|
с экранированными измерительными проводами STL120-IV 1:1 |
1 МОм//230 пФ |
|
|
с датчиком VP41 10:1 |
5 МОм//15,5 пФ |
|
|
Чувствительность |
от 5 мВ до 200 В/деление |
|
|
Аналоговый ограничитель полосы пропускания |
10 кГц |
|
|
Режимы отображения |
A, -A, B, -B |
|
|
Макс. напряжение на входах A и B |
постоянное, с измерительными проводами или с щупом VP41 |
600 В (среднеквадратичное) CAT IV, 750 В (среднеквадратичное) максимальное напряжение. |
|
с BB120 |
600 В (среднеквадратичное) |
|
|
Макс. плавающее напряжение, между любой клеммой и заземлением |
600 В (среднеквадратичное) CAT IV, 750 В (среднеквадратичное) до 400 Гц |
|
|
Режим осциллографа (Горизонтально) |
||
|
Режимы работы осциллографа |
Нормальный, одиночный, развертка |
|
|
Диапазоны (в нормальном режиме) |
Эквивалентная выборка |
от 20 нс до 500 нс/деление, |
|
Выборка в реальном времени |
от 1 мкс до 5 с/деление |
|
|
Одиночный (в реальном времени) |
от 1 мкс до 5 с/деление |
|
|
Развертка (в реальном времени) |
от 1 с до 60 с/деление |
|
|
Частота дискретизации (одновременно для обоих каналов) |
Равномерная дискретизация (повторяющиеся сигналы) |
до 4 Гигаотсчетов в секунду |
|
Дискретизация в реальном масштабе времени от 1 мкс до 60 с/деление |
40 Мегаотстчетов в секунду |
|
|
Пуск
|
||
|
Режим обновления экрана |
В режиме автоколебаний, в режиме синхронизации |
|
|
Источник |
A, B |
|
|
Чувствительность A и B |
постоянный ток и до 5 МГц |
0,5 деления или 5 мВ |
|
при 40 МГц |
4 деления |
|
|
Фронт |
Положительный, отрицательный |
|
|
Расширенные функции осциллографа |
||
|
Режимы отображения |
Нормальный |
Регистрация импульсов до 25 нс и отображение как на аналоговом приборе с послесвечением. |
|
Сглаживание |
Подавление шумов сигнала. |
|
|
Всплески выкл. |
Не регистрирует выбросы между отсчетами |
|
|
Огибающая |
Регистрация и отображение минимальных и максимальных значений сигнала во времени. |
|
|
Автоматическая настройка (Connect-and-View ™ |
Непрерывная полностью автоматическая подстройка амплитуды, скорости развертки, уровней пуска, промежутков между пусками и выхода из режима синхронизации. Возможность ручной настройки амплитуды, скорости развертки или уровня запуска. |
|
|
Измерительный прибор с двумя входами
|
||
|
6 Fluke Corporation Промышленные портативные осциллографы Fluke ScopeMeter ® серии 120B Измерительный прибор с двумя входами Погрешность всех измерений находится в пределах ± (% от показания + количество отсчетов) в интервале от 18 °C до 28 °C. |
||
|
Вход A и вход B
|
||
|
Напряжение постоянного тока (VDC) |
||
|
Диапазоны |
500 мВ, 5 В, 50 В, 500 В, 750 В |
|
|
Погрешность |
± (0,5 % +5 отсчетов) |
|
|
Подавление синфазной помехи (CMRR) |
>100 дБ при постоянном токе, >60 дБ при 50, 60 или 400 Гц |
|
|
Отсчеты во всем диапазоне |
5000 отсчетов |
|
|
Истинные среднеквадратичные значения напряжения (В переменного и В переменного + постоянного тока)
|
||
|
Диапазоны |
500 мВ, 5 В, 50 В, 500 В, 750 В |
|
|
Погрешность в пределах от 5 % до 100 % диапазона (подключение по постоянному току) |
от постоянного тока до 60 Гц (В переменного + постоянного тока) |
± (1 % +10 отсчетов) |
|
от 1 до 60 Гц (В переменного тока) |
± (1 % +10 отсчетов) |
|
|
Погрешность в пределах от 5 % до 100 % диапазона (подключение по переменному или по постоянному току) |
от 60 Гц до 20 кГц |
± (2,5 % +15 отсчетов) |
|
Подавление постоянной составляющей (только для напряжения переменного тока) |
>50 дБ |
|
|
Подавление синфазной помехи (CMRR) |
>100 дБ для постоянного тока |
|
|
>60 дБ при 50, 60 или 400 Гц |
||
|
Отсчеты во всем диапазоне |
5000 отсчетов, показание прибора не зависит от коэффициента амплитуды сигнала. |
|
|
Пик
|
||
|
Режимы |
Максимальное пиковое значение, минимальное пиковое значение или размах |
|
|
Диапазоны |
500 мВ, 5 В, 50 В, 500 В, 2 200 В |
|
|
Погрешность |
Погрешность, максимальное или минимальное пиковое значение |
5 % от диапазона |
|
Погрешность, размах сигнала |
10 % от диапазона |
|
|
Показание во всем диапазоне |
500 отсчетов |
|
|
Частота (Гц)
|
||
|
Диапазоны |
123B: 1 Гц, 10 Гц, 100 Гц, 1 кГц, 10 кГц, 100 кГц, 1 МГц, 10 МГц и 50 МГц |
|
|
Диапазон частот |
от 15 Гц (1 Гц) до 50 МГц при непрерывной автоматической подстройке |
|
|
Погрешность в диапазоне от 1 Гц до 1 МГц |
± (0,5 % +2 отсчетов) |
|
|
Показание во всем диапазоне |
10000 отсчетов |
|
|
Число оборотов в минуту
|
||
|
Максимальное показание |
50,00 тыс. об./мин. |
|
|
Погрешность |
± (0,5 % +2 отсчетов) |
|
|
Рабочий цикл (ИМПУЛЬС)
|
||
|
Диапазон |
от 2 % до 98 % |
|
|
Диапазон частот |
от 15 Гц (1 Гц) до 30 МГц при непрерывной автоматической настройке |
|
|
Рабочий цикл (PULSE)
|
||
|
Диапазон частот |
от 15 Гц (1 Гц) до 30 МГц при непрерывной автоматической настройке |
|
|
Отсчеты во всем диапазоне |
1000 отсчетов |
|
|
Сила тока (AMP)
|
||
|
С токовыми клещами |
Диапазоны |
такие же, как для напряжения постоянного, переменного тока, переменного + постоянного тока или ПИКОВОГО (PEAK) значения |
|
Коэффициенты усиления |
0,1 мВ/A, 1 мВ/A, 10 мВ/A, 100 мВ/A, 400 мВ/A, 1 В/A, 10 мВ/мА |
|
|
Погрешность |
такая же, как для напряжения постоянного, переменного, переменного + постоянного тока или ПИКОВОГО (PEAK) значения (добавить погрешность токовых клещей) |
|
|
Температура (TEMP) с дополнительным датчиком температуры
|
||
|
Диапазон |
200 °C/деление (200 °F/деление) |
|
|
Коэффициент усиления |
1 мВ/°C и 1 мВ/°F |
|
|
Погрешность |
такая же, как для напряжения постоянного тока (добавить погрешность датчика температуры) |
|
|
Децибелы (дБ)
|
||
|
0 дБВ |
1 В |
|
|
0 дБм (600 Ом / 50 Ом) |
1 мВт соответствует 600 Ом или 50 Ом |
|
|
дБ напряжения |
Напряжение постоянного, переменного или переменного + постоянного тока |
|
|
Показания во всем диапазоне |
1000 отсчетов |
|
|
Коэффициент амплитуды (CREST)
|
||
|
Диапазон |
1–10 |
|
|
Показание во всем диапазоне |
90 отсчетов |
|
|
Фаза
|
||
|
Режимы |
от A к B, от B к A |
|
|
Диапазон |
от 0 до 359 градусов |
|
|
Разрешение |
1 градус |
|
|
Напряжение ШИМ
|
||
|
Назначение |
измерение сигналов с широтно-импульсной модуляцией, например, на выходе инвертора электропривода |
|
|
Принцип действия |
показания соответствуют эффективному напряжению, вычисляемому путем усреднения отсчетов по целому числу периодов основной частоты |
|
|
Погрешность |
Как при измерении среднеквадратичного значения напряжения для синусоидальных сигналов |
|
|
Между входом A и общей шиной
|
||
|
Ом (Ω) |
||
|
Диапазоны |
500 Ом, 5 кОм, 50 кОм, 500 кОм, 5 МОм, 30 МОм |
|
|
Погрешность |
± (0,6% + 5 отсчетов) 50 Ом ± (2% + 20 отсчетов) |
|
|
Показание во всем диапазоне |
от 50 Ом до 5 МОм — 5 000 отсчетов, 30 МОм — 3 000 отсчетов |
|
|
Измерительный ток |
от 0,5 мА до 50 нА, уменьшается с ростом предела измерений |
|
|
Напряжение разомкнутой цепи |
<4 > |
|
|
Проверка целостности цепей (Cont)
|
||
|
Звуковой сигнал |
<(30 > |
|
|
Измерительный ток |
0,5 мА |
|
|
Обнаружение коротких замыканий |
≥1 мс |
|
|
Диод
|
||
|
Измерительное напряжение |
при 0,5 мА |
>2,8 В |
|
при разомкнутой цепи |
<4 > |
|
|
Измерительный ток |
0,5 мА |
|
|
Полярность |
+ на входе A, - на общем проводе COM |
|
|
Емкость (CAP)
|
||
|
Диапазоны |
50 нФ, 500 нФ, 5 мкФ, 50 мкФ, 500 мкФ |
|
|
Показание во всем диапазоне |
5000 отсчетов |
|
|
Измерительный ток |
от 500 нА до 0,5 мА, возрастает с ростом предела измерений |
|
|
Дополнительные функции измерений
|
||
|
Установка нуля |
Устанавливает фактическое значение в качестве эталонного |
|
|
Режим AutoHold (на входе А) |
Фиксирует и сохраняет стабильные результаты измерения. При обнаружении стабильных показаний подается звуковой сигнал. Функция AutoHold работает с основным результатом измерения, с пороговыми значениями 1 В (размаха) для сигналов переменного и 100 мВ для сигналов постоянного тока. |
|
|
С фиксированной десятичной точкой |
Активируется при использовании клавиш аттенюатора. |
|
|
Регистратор
|
||
|
Регистратор фиксирует результаты измерения в режиме Meter Recorder регистрации измерений или непрерывно записывает отсчеты величины сигнала в режиме Scope Recorder записи осциллограмм. Информация хранится во встроенной памяти прибора или на сменной карте памяти SD (модели 125B или 124B). |
||
|
Результаты отображаются на дисплее самописца, на экране строится график зависимости минимального и максимального значений измерений от времени или выводится форма сигнала по всем зафиксированным отсчетам. |
||
|
Результаты измерений
|
||
|
Скорость измерений |
Не более 2 измерений/с |
|
|
Объем записываемых данных (мин., макс., среднее значение) |
2 миллиона показаний для 1 канала |
|
|
Продолжительность записи |
2 недели |
|
|
Максимальное количество событий |
1024 |
|
|
Запись формы сигнала
|
||
|
Максимальная частота дискретизации |
400 тысяч отсчетов/с |
|
|
Размер встроенной памяти |
Емкость записи — 400 миллионов отсчетов |
|
|
Продолжительность записи во встроенную память |
15 минут с интервалом 500 мкс |
11 часов с интервалом 20 мс |
|
Емкость карты SD для записи |
1,5 миллиарда отсчетов |
|
|
Продолжительность записи на карту SD |
11 часов с интервалом 500 мкс |
14 дней с интервалом 20 мс |
|
Максимальное количество событий |
64 |
|
|
Прочие
|
||
|
Дисплей |
Тип |
5,7 дюймов, цветной, активная матрица TFT |
|
Разрешение |
640 x 480 пикселей |
|
|
Отображение формы сигнала на дисплее |
Вертикально |
10 делений по 40 пикселей |
|
Горизонтально |
12 делений по 40 пикселей |
|
|
Питание |
Внешнее |
через сетевой адаптер BC430 |
|
Входное напряжение |
от 10 до 21 В постоянного тока |
|
|
Потребляемая мощность |
обычно 5 Вт |
|
|
Входной соединитель |
гнездо диаметром 5 мм |
|
|
Внутреннее |
с помощью батареи BP290 |
|
|
Питание от батареи |
литиево-ионный аккумулятор 10,8 В |
|
|
Время работы |
7 часов при 50% яркости подсветки |
|
|
Время заряда |
4 часа при выключенном измерительном приборе, 7 часов при включенном измерительном приборе |
|
|
Допустимая окружающая температура |
от 0 до 40 °C (от 32 до 104 °F) во время зарядки |
|
|
Память |
Встроенная память может сохранять 20 наборов данных (формы сигналов и настроек) |
Гнездо для карты памяти Micro SD с дополнительной картой памяти SD (максимальный размер — 32 Гб) |
|
Механические характеристики |
Размер |
259 x 132 x 55 мм (10,2 x 5,2 x 2,15 дюйма) |
|
Масса |
1,4 кг (3,2 фунта) с батареей |
|
|
Интерфейс |
С оптической развязкой |
Передача копий изображений на экране (растровые изображения), настроек и данных |
|
USB для подключения к ПК / блокнотному ПК |
через USB-адаптер/кабель OC4USB с оптической развязкой (по заказу) с помощью ПО FlukeView ® для Windows ® |
|
|
Дополнительный WiFi-адаптер |
Быстрая передача копий изображений на экране (растровые изображения), настроек и данных на ПК / блокнотный ПК, планшетный ПК, смартфон, и т. д. Прибор имеет порт USB для подсоединения трансивера WiFi. По соображениям безопасности не используйте порт USB с кабелем. |
|
|
Требования к условиям окружающей среды
|
||
|
Требования к условиям окружающей среды |
MIL-PRF-28800F, Класс 2 |
|
|
Температура |
Работа от батареи |
От 0 до 40 °C (от 32 до 104 °F) |
|
Работа от сетевого адаптера |
От 0 до 50 °C (от 32 до 122 °F) |
|
|
Хранение |
От -20 до 60 °C (от -4 до 140 °F) |
|
|
Влажность (рабочая) |
при температуре 0 до 10 °C (от 32 до 50 °F) |
без конденсации |
|
при температуре 10 до 30 °C (от 50 до 86 °F) |
95 % |
|
|
при температуре 30 до 40 °C (от 86 до 104 °F) |
75 % |
|
|
при температуре 40 до 50 °C (от 104 до 122 °F) |
45 % |
|
|
Хранение |
при температуре -20 до 60 °C (от -4 до 140 °F) |
без конденсации |
|
Подъем на высоту |
Эксплуатация на высоте 3 км (10 000 футов) |
CAT III 600 В |
|
Эксплуатация на высоте 2 км (6 600 футов) |
CAT IV 600 В |
|
|
Хранение |
12 км (40 000 футов) |
|
|
Электромагнитная совместимость (ЭМС) |
Международные нормы |
IEC 61326-1: Промышленные нормы, CISPR 11: Группа 1, класс A |
|
Корея (KCC) |
Оборудование класса A (промышленное вещательное оборудование и оборудование связи) |
|
|
США (FCC) |
47 CFR 15 подраздел B. Настоящий прибор не подлежит лицензированию согласно пункту 15.103. |
|
|
Беспроводная связь с помощью с адаптера |
Диапазон частот |
От 2412 до 2462 МГц |
|
Выходная мощность |
<100 > |
|
|
Защита корпуса |
IP51, согласно: EN/IEC60529 |
|
|
Безопасность |
Общие сведения |
IEC 61010-1: Класс загрязнения 2 |
|
Измерение |
IEC 61010-2-033: CAT IV 600 В/CAT III 750 В |
|
|
Макс. напряжение на входах A и B |
Непосредственно на входе или с проводами |
600 В (среднеквадратичное) CAT IV и ниже |
|
С переходником BB120 между соединителем BNC и однополюсным штекером |
600 В (среднеквадратичное) и ниже |
|
|
Макс. плавающее напряжение между любой клеммой и заземлением |
600 В (среднеквадратичное) C at IV, 750 В (среднеквадратичное) до 400 Гц |
|
Осциллограф Fluke-123B, литиево-ионная батарея, зарядное устройство / сетевой адаптер, 2 экранированных измерительных провода с заземляющими проводами, черный измерительный провод, красный и синий зажимы с крючком, переходник соединителя BNC и однополюсного штекера и адаптер WiFi USB.
Оформить покупку в интернет-магазине. Вам необходимо добавить продукцию в электронную корзину, заполнить короткую заявку и отправить её нам.
Обратится к специалистам «А3 Инжиниринг». Написать на электронную почту, в WhatsApp, или позвонить по номеру телефона. Указать какая товарная позиция вас интересует, а также количество единиц, и получить счет на оплату.
Посетить наш офис, где можно протестировать продукцию, а после оформить заказ.
Наша компания работает с надёжными курьерскими службами, ответственными транспортными компаниями, что позволяет организовать обслуживание клиентов на высшем уровне. Доставка осуществляется по всей территории РФ, Казахстана и Беларуси.
Вы сами выбираете подходящую компанию для получения товара − «Деловые линии», ПЭК, СДЭК «СПСР-экспресс», DHL, «Курьер Сервис», «Грузовозофф». Стоимость доставки зависит от удалённости пункта назначения от нашего склада.
Пункт выдачи СДЕК в г. Москва: Нагорный проезд д.7 стр. 1.
Мы принимаем оплату безналичным способом. Вам необходимо осуществить перевод средств на расчётный счёт нашей компании. Все документы будут подготовлены максимально быстро − за 60-90 минут.
Вместе с продукцией вы получаете:
Также к товару прилагаются официальные документы − инструкция, гарантийный талон, свидетельство о калибровке или поверке, если эти процедуры проводились. Узнать больше можно, позвонив нам по номеру +7 (800) 500-59-46.
zubarev_anton
