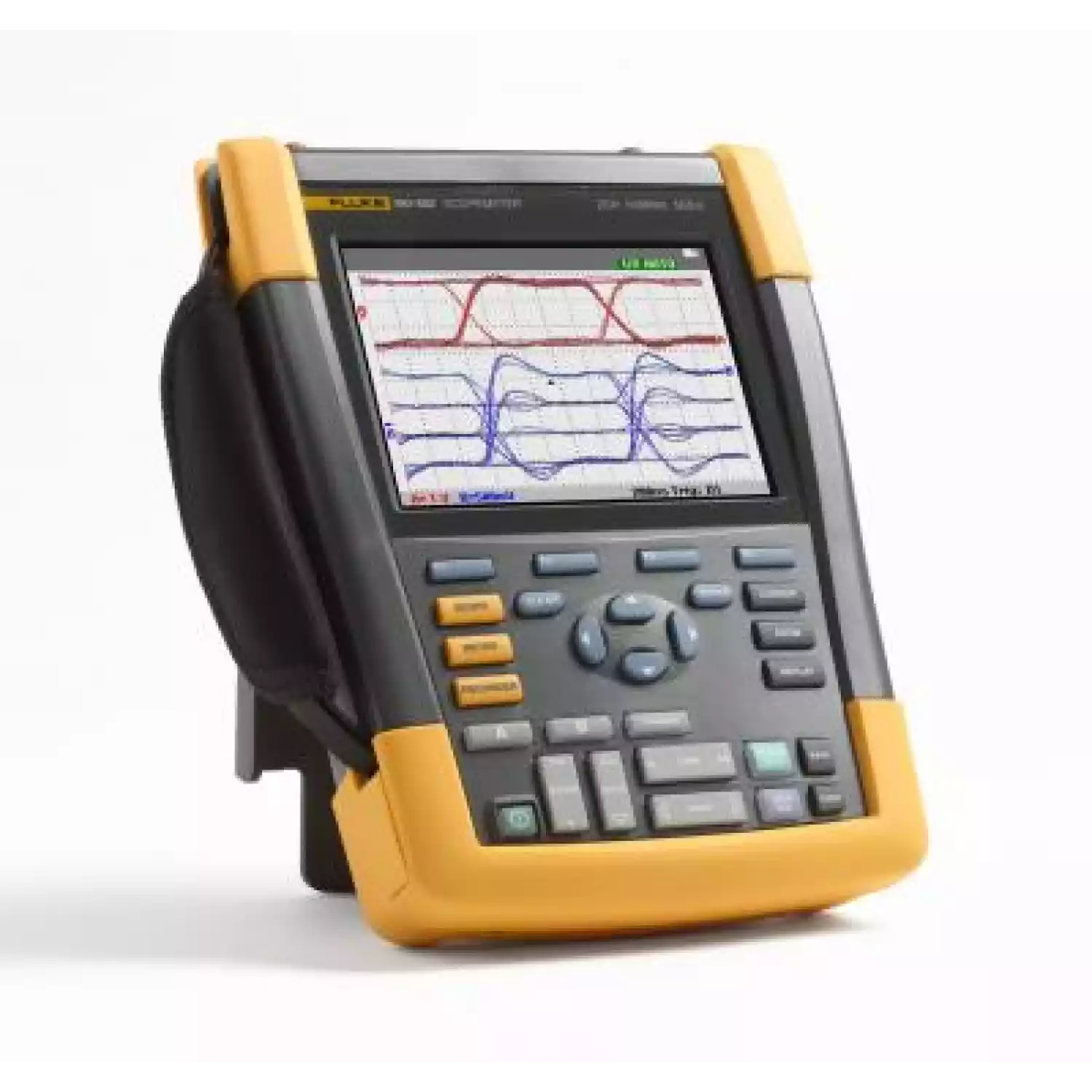

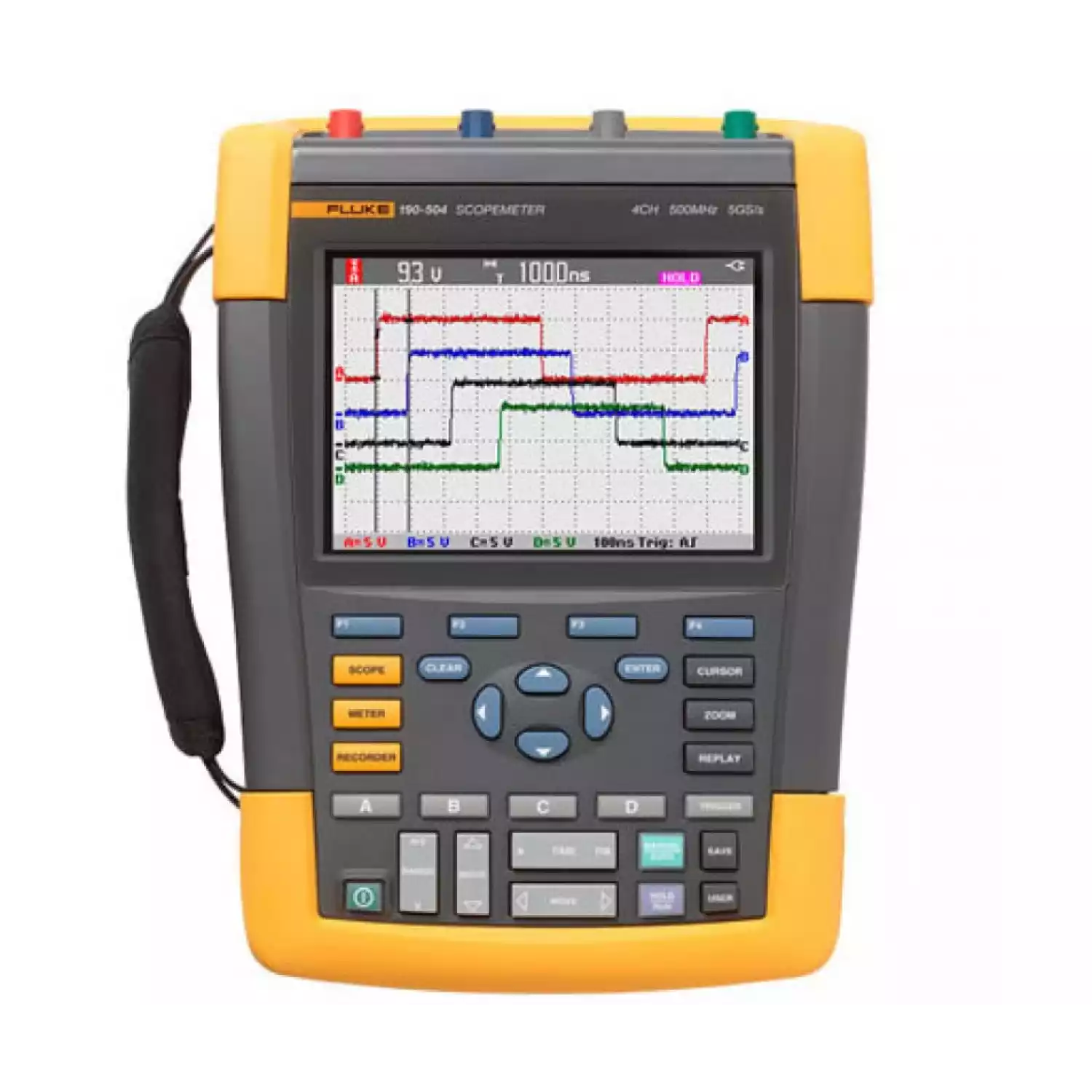

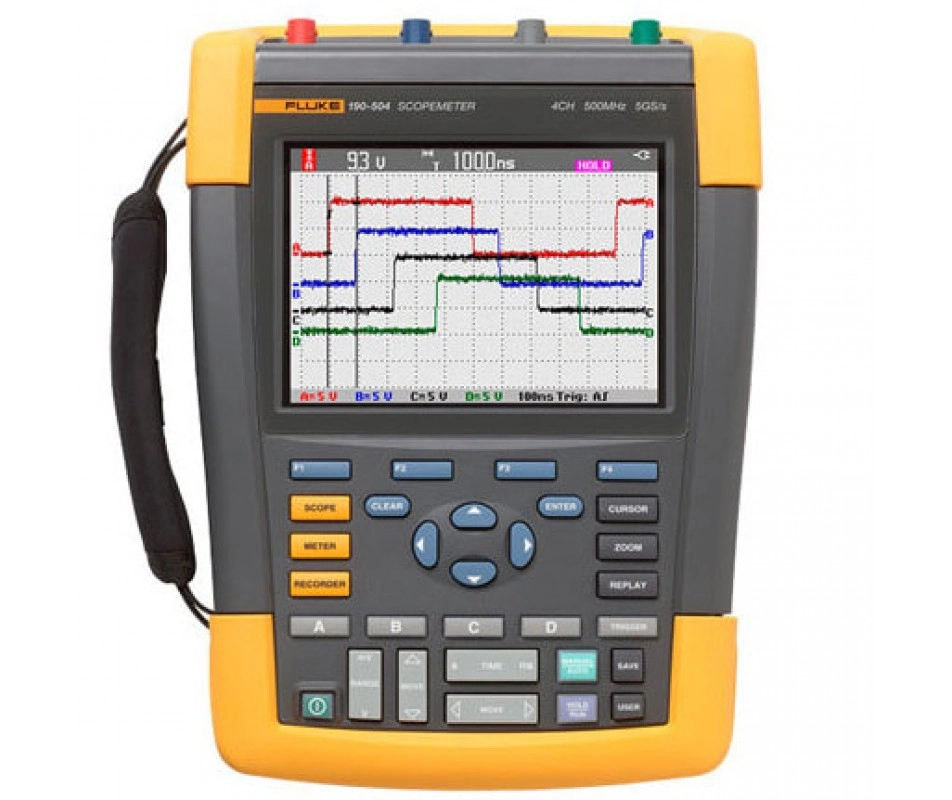

Осциллограф Fluke (Флюк) 190-504/S с комплектом SCC-290: VPS410 комплект щупов для измерения напряжения (один красный, один синий, один серый, один зеленый), BC190 зарядное устройство/сетевой адаптер, BP291 литий-ионная батарея высокой емкости 4800 мАч, наручный ремень (прикреплен к прибору), наручный ремень, руководство пользователя на нескольких языках на компакт-диске, демонстрационная версия FlukeView ScopeMeterDdemo (ограниченная функциональность), интерфейсный кабель USB.
Осциллограф Fluke 190-504 является старшей моделью в серии приборов, обеспечивающих эффективное решение сложных диагностических задач в любых условиях благодаря прочной конструкции, отличной пыле-защищенности (IP51) и соответствию высшей категории электробезопасности.
Имея четыре изолированных входных канала с независимым заземлением и обладая самой широкой полосой пропускания среди моделей своей серии — 500 МГц, с частотой выборки 5 Гвыб/с, осциллограф Fluke 190-504 прекрасно подходит для обслуживания высокочастотной промышленной автоматики. Также с его помощью можно выполнять диагностику сложного оборудования специального назначения: медицинского, навигационного, авиационного, военного и т.п.
Важной особенностью скопметра Fluke 190-504 является наличие функции Connect-and-View, обеспечивающей автоматическую настройку наиболее подходящих параметров запуска исходя из характеристик сигнала на входе. Используя данный режим, вы можете исследовать сигналы с неизвестными параметрами без предварительной настройки осциллографа. При проведении последовательных замеров в контрольных точках нет необходимости каждый раз перенастраивать прибор.
Помимо частотных параметров, осциллограф Fluke 190 504 способен фиксировать напряжение и силу тока или температуру при подключении к нему соответствующих датчиков. Также осциллограф позволяет производить курсорные измерения. При необходимости продолжительного наблюдения за проверяемой системой вы можете воспользоваться функцией безбумажного регистратора TrendPlot. При этом осциллограф Флюк 190 504 будет автоматически осуществлять запись в течение 16 дней с построением графика зависимости получаемых численных показателей от времени.
Благодаря регулируемой входной чувствительности осциллографа Fluke 190-504 вы сможете выполнять измерение величины входных сигналов различного порядка, от милливольт до киловольт. Эта функция позволяет осуществлять диагностику сложных систем, одновременно контролируя управляющие сигналы на входе от первичных микроэлектронных датчиков и отслеживая реакцию мощных исполнительных приводов. При работе с промышленной электроникой четыре канала позволяют выполнять трёхмерные проверки с одновременным измерением сигналов на входе, выходе и обратной связи.
Выбросы контролируемых сигналов со временем нарастания от 0,7 нс и их быстротекущие асинхронные изменения легко фиксируются прибором. При этом последние 100 результатов скопметр Fluke 190-504 регистрирует в памяти автоматически.
Функция сравнения осциллограмм с эталонным сигналом, а также режим относительных измерений позволяют формализовать и упростить допусковый контроль и производство серийных замеров с помощью Fluke 190-504.
В отличие от большинства запоминающих цифровых осциллографов, способных работать в режиме медленной развертки, Fluke 190-504 оснащается функцией SCOPE RECORD, которая обеспечивает продолжительную запись с фиксацией всех изменений сигнала и даже одиночных импульсов. За счёт дополнительной памяти запись может вестись в течение двух суток с фиксацией 30 тысяч точек на канал, что повышает эффективность тестирования сложных систем.
|
Характеристики |
|
|
Полоса пропускания |
500 МГц |
|
Кол-во каналов |
500 МГц: 4 канала |
|
Частота выборки в реальном времени |
5 Гвыб/с |
|
Входы |
4 входа BNC для осциллографа и измерений |
|
Независимые изолированные входы |
До 1000 В CAT III/600 В CAT IV между входами, опорными сигналами и заземлением |
|
Диапазон временной развертки |
1 нс/дел. — 4 с/дел |
|
Чувствительность входа |
2 мВ — 100 В/дел. плюс переменное затухание |
|
Типы запуска развертки |
Connect-and-View™, свободный запуск, одиночный импульс, фронт, задержка, двойной скат, видеосигнал, строка развертки, выбираемая длительность импульса, N периодов |
|
Источники запуска развертки |
4 входа BNC |
|
Регистрация импульсных помех |
8 нс |
|
Функции измерения осциллографа |
Курсор: 7 Автоматический: 30 |
|
Максимальная длина записи |
Режим ScopeRecord: 30 000 точек на вход Режим регистрации сигналов (Scope Mode): 10 000 точек на вход |
|
Послесвечение |
Функция цифрового послесвечения, дающая эффект затухания осциллограммы, подобный аналоговому осциллографу |
|
Сравнение осциллограмм |
Опорная осциллограмма и автоматическая проверка на соответствие шаблону |
|
Спецификации цифровых мультиметров (двухканальные модели)
|
|
| Входы прибора (также используется в качестве входа внешнего сигнала запуска в режиме осциллографа) |
4-миллиметровые входы с продольными подпружиненными контактами, полностью изолированные от входов и заземления осциллографа |
| Максимальное разрешение: |
Максимальное значение на дисплее 5000
|
| Измерения |
Напряжение постоянного тока, среднеквадратическое значение напряжения переменного тока, среднеквадратическое значение напряжения переменного и постоянного тока, сопротивление, целостность, проверка диодов, ток (с помощью клещей или через шунт), температура в ºC или ºF (с использованием дополнительного преобразователя) |
| Запоминающие устройства |
Экран + настройка: память на 30 осциллограмм, 10 записей регистратора данных и 9 снимков экрана. |
| Дисплей |
Полноцветный жидкокристаллический дисплей, 153 мм, с высокой частотой обновления |
|
Характеристики условий эксплуатации |
|
| Рабочая температура |
От 0 до 40 ºC включая батареи От 0 до 50 ºC без батарей |
| Температура хранения |
от -20°C до +60°C |
| Высота над уровнем моря при эксплуатации |
До 2 000 м (6 666 фт) для CAT IV 600 В, CAT III 1000 В До 3 000 м (10 000 фт) для CAT III 600 В, CAT II 1000 В. |
|
Спецификации безопасности
|
|
| Электробезопасность | 1 000 В CAT III/600 В CAT IV (EN61010-1) |
|
Механические и общие характеристики
|
|
| Габариты |
270 x 190 x 70 мм |
| Вес |
2,2 кг |
| Гарантия |
Трехлетняя гарантия на основной прибор |
| Литий-ионная батарея |
BP291 (4800 мАч) |
Вес кг: 2.2
Размеры мм: 270 x 190 x 70
Память: 30 (Экран + настройки); 10 (Запись)
Рабочая t °C: от 0 до 40
t °C хранения: от –20 до 60
Гарантия: 3 года
1. осцилограф Fluke (Флюк) 190-504/EU/S
2. VPS410 комплект щупов для измерения напряжения (один красный, один синий, один серый, один зеленый)
3. BC190 зарядное устройство/сетевой адаптер
4. BP291 литий-ионная батарея высокой емкости 4800 мАч
5. наручный ремень (прикреплен к прибору)
6. наручный ремень
7. руководство пользователя на нескольких языках на компакт-диске
8. ПО FlukeView ScopeMeter
9. C290 Жесткий футляр для переноски для приборов
10. интерфейсный кабель USB
