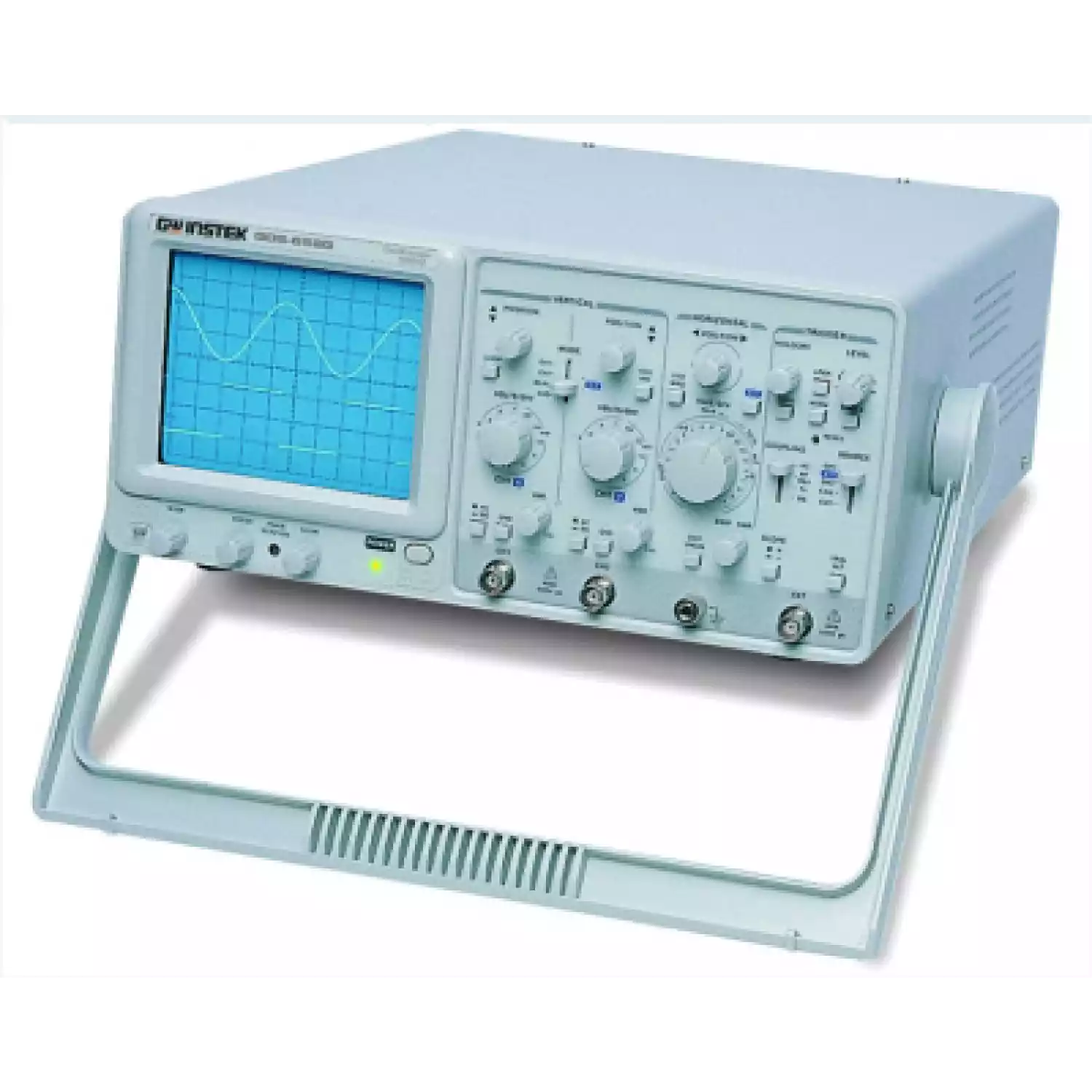

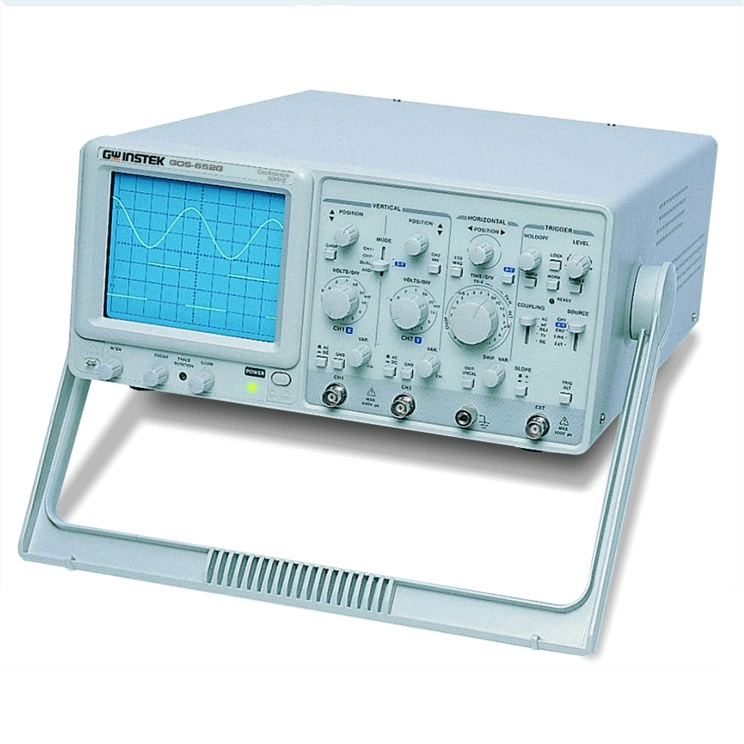

Осциллограф GOS-653G
Артикул: 16522

Осциллограф GOS-653G

Артикул: 16522
Подробнее
Осциллограф GOS-653G нет изображения
Под заказ
Срок поставки от 7 дней
Цена по запросу
Запросить цену
В избранное Из избранного
Нашли дешевле? Снизим цену!
Получить скидку
Отгрузка со склада
Все цены на сайте указаны с учетом НДС
Доставка по России, Казахстану и Беларуси, курьерскими службами и транспортными компаниями
Обмен или возврат товара при обнаружении неисправности
Нашли дешевле? Снизим цену!
Получить скидку

Назначение осциллографа GOS-653G:

Осциллограф GOS-653G:2 канала; Полоса пропускания 50 МГц; Высокая чувствительность (1 мВ/дел); Задержанная развертка; Автоматическая установка уровня синхронизации; ТВ-синхронизация; Модуляция яркости луча (Z-вход); Дополнительный выход канала 1; Высокая надежность.



Технические характеристики осциллографа GOS-653G:

Параметр Значения



КАНАЛ ВЕРТИКАЛЬНОГО ОТКЛОНЕНИЯ



Полоса пропускания 0 … 50 МГц (-3 дБ) (0 … 15 МГц при 1 мВ/дел … 2 мВ/дел)
Коэффициент отклонения 1 мВ/дел … 5 В/дел (шаг 1-2-5)
Погрешность установки ± 3% (± 5% при 1 мВ/дел, 2 мВ/дел)
Регулировка Плавное перекрытие в 2,5 раза
Время нарастания ≤ 7 нс (≤ 23 нс при 1 мВ/дел, 2 мВ/дел)
Задержка изображения обеспечивает возможность наблюдения переднего фронта
Входной импеданс 1 МОм/25пФ
Максимальное входное напряжение 400В (DC+AСпик., до 1кГц)
Режимы работы Канал 1, канал 2, канал 2 инвертированный, каналы 1+2, каналы 1 и 2 прерывисто или поочередно с автовыбором
Выход канала 1 > 50 мВ/дел на 50Ом



КАНАЛ ГОРИЗОНТАЛЬНОГО ОТКЛОНЕНИЯ



Коэффициент развертки А (основная) 0,1 мкс/дел … 0,5 с/дел (шаг 1-2-5), растяжка х10
Коэффициент развертки В (задержанная) 0,1 мкс/дел … 0,5 с/дел (шаг 1-2-5), растяжка х10
Погрешность установки ± 3%(± 5 ... 8% при растяжке х10)
Регулировка Плавное перекрытие в 2,5 раза
Задержка запуска развертки В 1 мкс ... 5 мс (± 5%), плавная регулировка
Режимы отображения А и В А, В, А подсвеченная В



СИНХРОНИЗАЦИЯ



Источники синхронизации Автовыбор, канал 1, канал 2, сеть, внешний
Режимы запуска разверток Автоколебательный, ждущий, однократный, ТВ
Фильтры синхронизации Связь по постоянному или переменному току, ФВЧ
Уровень внешней синхронизации До 100В (DC+Acпик., до 1кГц)
Вход внешней синхронизации 1 МОм/35 пФ



X-Y ВХОД



Полоса пропускания 0 … 2МГц (-3дБ)
Коэффициент отклонения 5мВ/дел ... 5В/дел (±4%)
Разность фаз X-Y 0 ... 100 кГц
Z-ВХОД
Частотный диапазон 0 … 5 МГц
Чувствительность ≥ 3 В (макс. до 50В DC+Acпик., до 1кГц)
Входное сопротивление 5 кОм



ЭЛТ



Размер экрана 8×10 дел. (1 дел.=10 мм)
Напряжение ускорения 12 кВ



ОБЩИЕ ДАННЫЕ



Напряжение питания 100/120/220/230 В±10%, 50/60 Гц
Потребляемая мощность 70 ВА
Габаритные размеры 310x150x455 мм
Масса 8,2 кг



Комплект поставки GOS-653G

Наименование

Количество

1.

Осциллограф GOS-653G

1

2.

Шнур питания

1

3.

Делитель 1:1/1:10

2

4.

Руководство по эксплуатации

1
