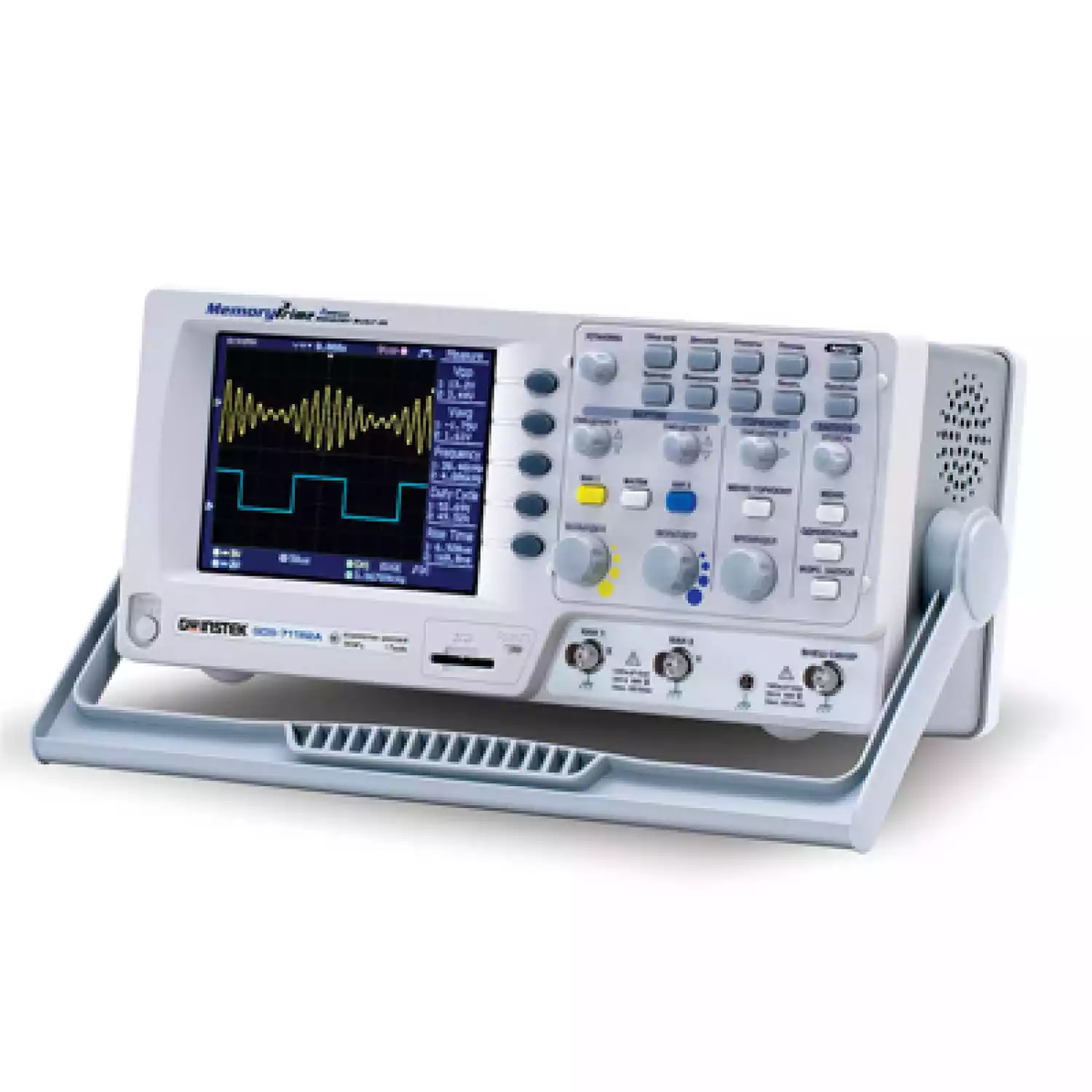

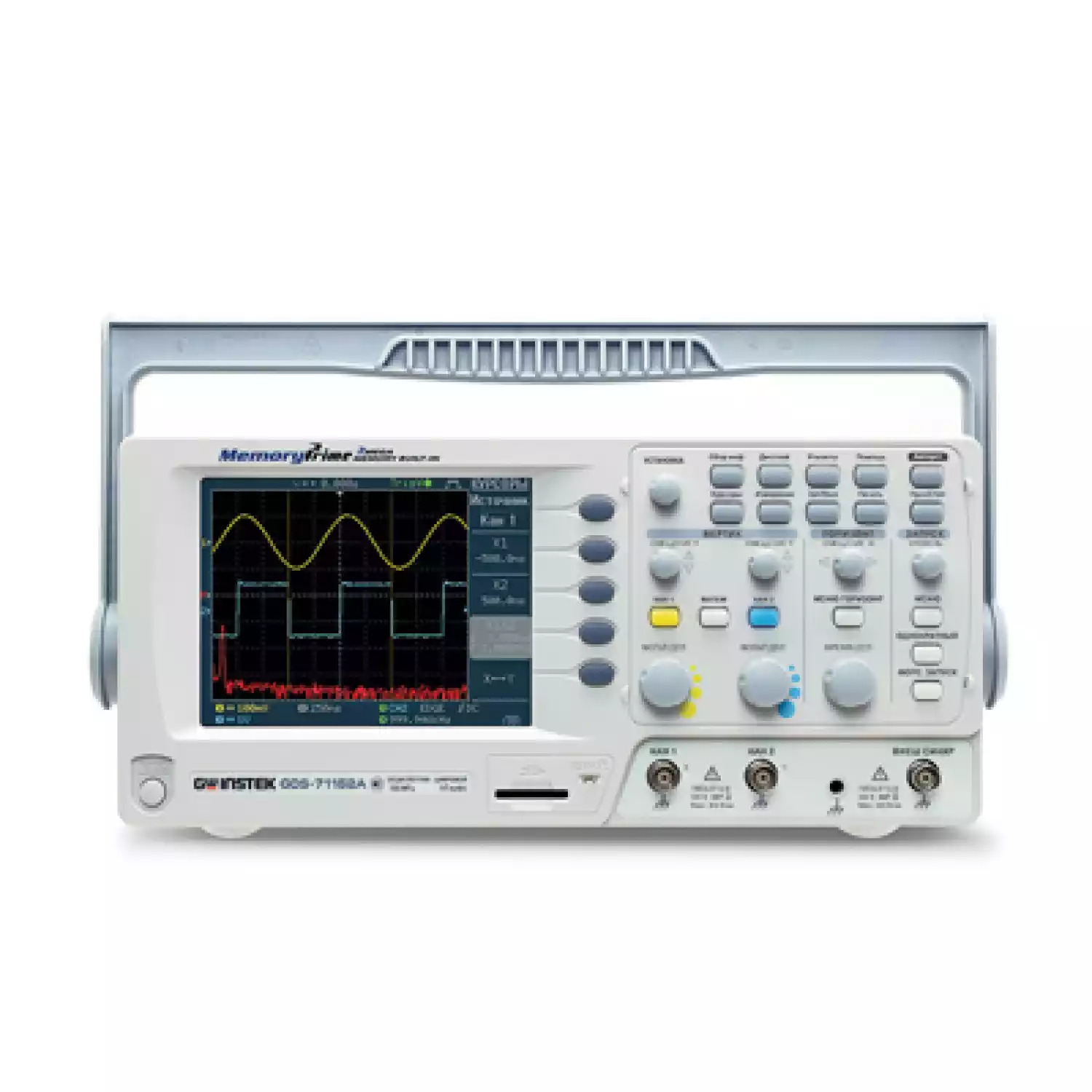

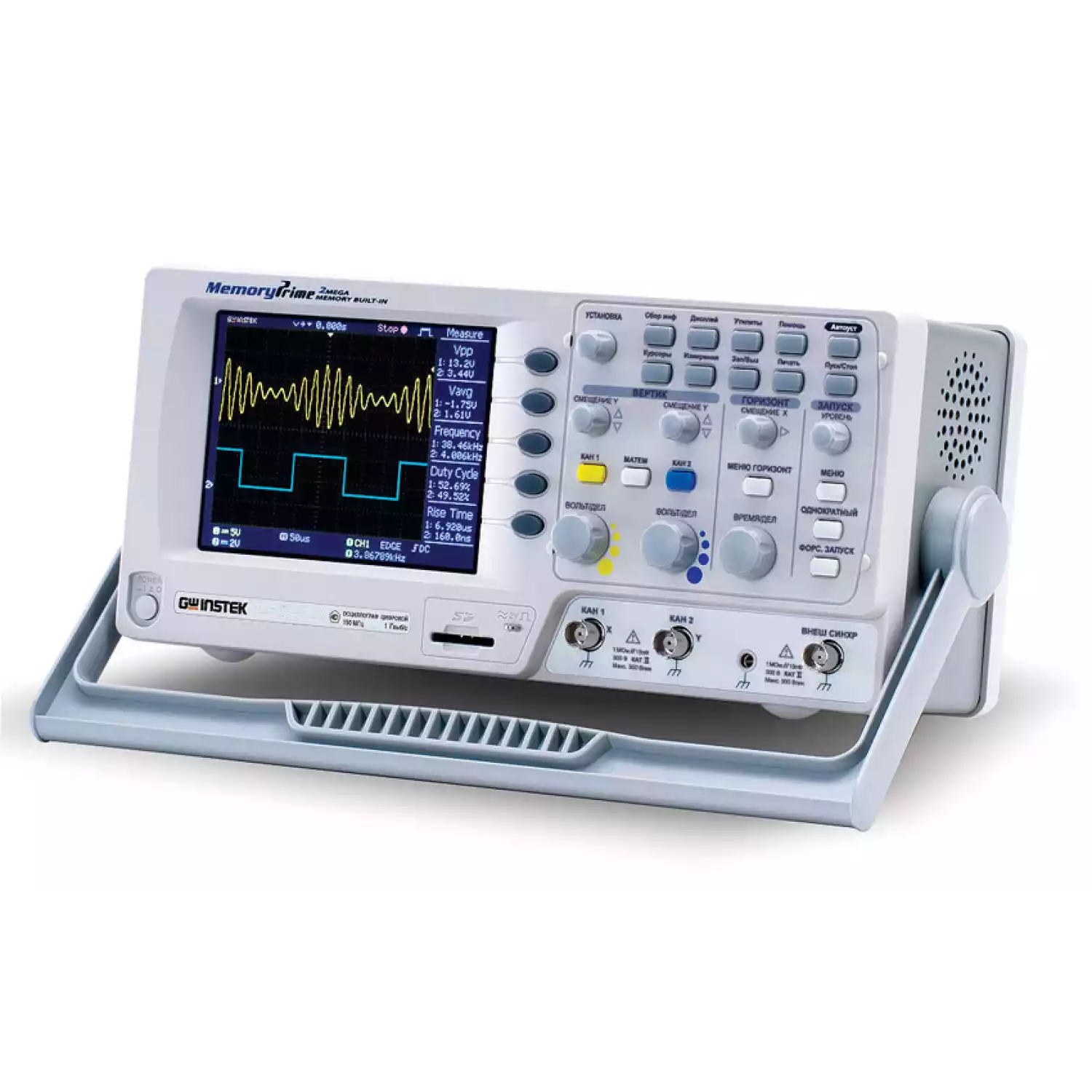

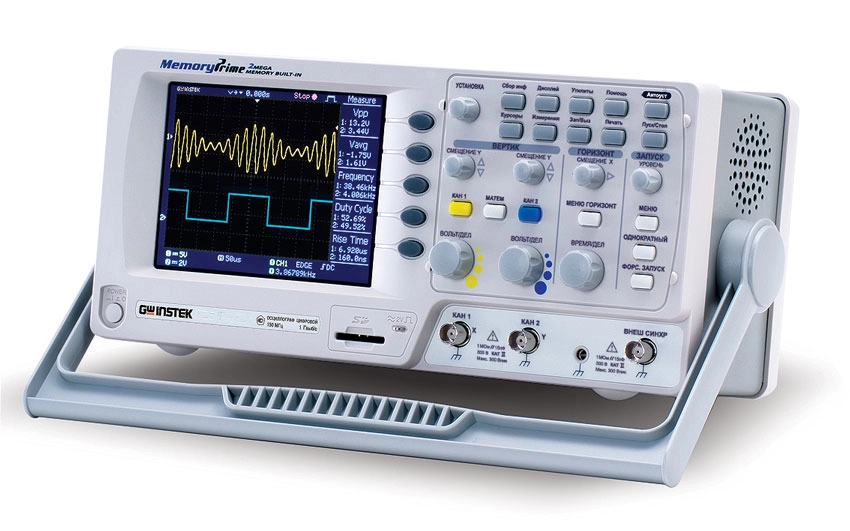

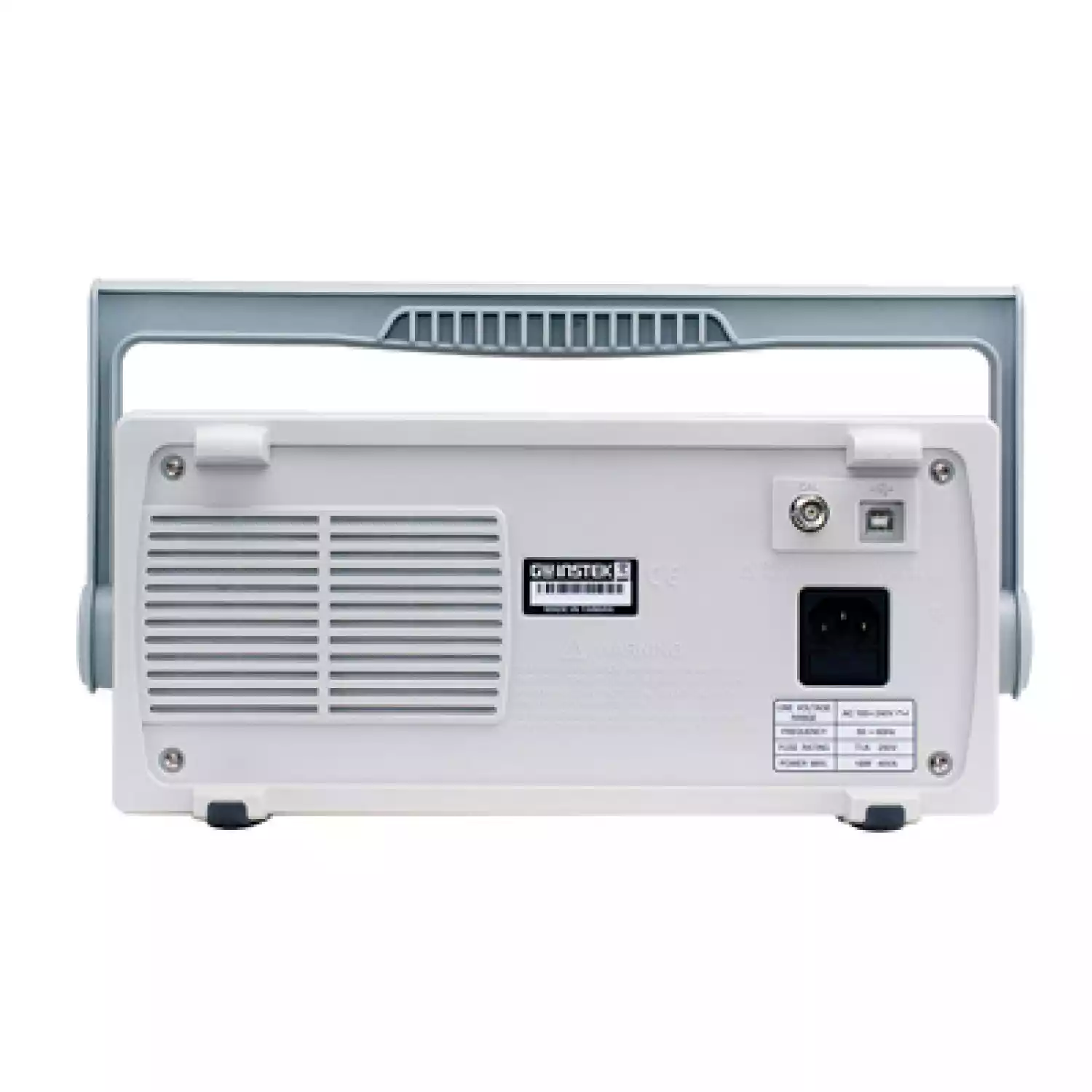

Осциллографы оснащены высококонтрастным цветным ЖК-дисплеем, интерфейсом USB 2.0 для управления с ПК и слотом карт памяти Secure Digital (SD) для оперативной записи данных в различных форматах и их переноса для обработки. Также в арсенале технических характеристик новых приборов: автоматические и курсорные измерения, режимы растяжки, самописца и XY, синхронизация по длительности импульса и ТВ. Сбор информации осуществляется в режимах: выборка, пиковый детектор (> 10 нс), усреднение (2 /…/ 256), память (15 осциллограмм, 15 профилей).
Новая линейка является итогом улучшения анонсированной ранее серии с максимальной скоростью выборки 250 Мвыб/с и памятью 4 кб на канал. За истёкший период по результатам инженерного фокус-анализа, опыта эксплуатации были учтены запросы и пожелания пользователей, что позволило значительно усовершенствовать функциональность и программно-аппаратные ресурсы анонсируемых моделей.
Полосы пропускания: 60 / 100 / 150 МГц.
Число каналов: 2
Макс. частота дискретизации: 1 ГГц.
Макс. длина записи: 2 Mб.
Коткл.: 2 мВ … 10 В.
Кразв.: 1 нс/дел … 50 с/дел (шаг 1-2-5), самописец 250 мс/дел … 10 с/дел.
27 видов автоматических измерений, курсорные измерения (?U; ?T; 1/?T)
Математика: сложение, вычитание, умножение, деление, БПФ/дБ и БПФ с.к.з./мВ.
Поддержка карт флеш-памяти SD (Secure Digital)
Интерфейс: USB 2.0 для дистанционного управления
Цветной ЖК-дисплей (TFT), 240×320 точек
Гарантия 3 года
Характеристики |
Параметры |
GDS-71062A |
GDS-71102A |
GDS-71152A |
Канал вертикального отклонения |
Число каналов |
2 |
2 |
2 |
Полоса пропускания (-3 дБ) |
0…60 МГц |
0…100 МГц |
0…150 МГц |
|
Ограничение полосы пропускания до 20 МГц |
||||
Коэф. отклонения (Коткл.) |
2 мВ/дел…10 В/дел (шаг 1-2-5) |
|||
Погрешность установки Коткл. |
± 3 % |
|||
Время нарастания |
≤ 5,8 нс |
≤ 3,5 нс |
≤ 2,3 нс |
|
Входной импеданс |
1 МОм (± 2 %) / 16 пФ |
|||
Макс. входное напряжение |
300 В (DC+AС пик, до 1 кГц) |
|||
Диапазон смещения |
±0,4 В – при 2 мВ/дел…50 мВ/дел |
|||
Режимы работы |
Канал 1, канал 2, канал 1 (2) инвертированный, канал 1 и 2 |
|||
Математика |
+, -, х; БПФ/дБ и БПФ с.к.з./мВ на участке 1 кб |
|||
Канал горизонтального отклонения |
Коэф. развертки (Кразв.) |
1 нс/дел…50 с/дел (шаг 1-2-5), самописец 250 мс/дел – 50 с/дел |
||
Погрешность установки Кразв. |
± 0,01 % |
|||
Режимы работы |
Основной, задержанный, ZOOM окна, самописец, X-Y |
|||
синхронизация |
Источники синхросигнала |
Канал 1, канал 2, сеть, внешний (Ext) |
||
Режимы запуска развертки |
Автоколебательный, ждущий, однократный, ТВ (NTSC, PAL / SECAM), по фронту, по длительности импульса (20 нс…10 с), пред- (10 дел. максимум) и послезапуск (1000 дел.) |
|||
Связь входа синхронизации |
ФНЧ, ФВЧ, фильтр шума, связь АС, связь DC |
|||
Чувствительность синхронизации |
0…25 МГц: 0,5 деления или 5 мВ |
|||
Аналого-цифровое преобразование |
Разрешение по вертикали |
8 бит |
||
Частота дискретизации |
1 канал: 1 ГГц; 2 канала – 500 МГц/канал (наблюдение однокр. сигналов с полосой спектра до 100 МГц без интерполяции) |
|||
Эквив. частота дискретиз. |
25 ГГц |
|||
Длина записи |
1 Мб (2 Мб при объединении каналов) |
|||
Пиковый детектор |
10 нс |
|||
Режимы работы |
Выборка, пик. детектор (> 10 нс); усреднение (2 /…/ 256) |
|||
Курсорные измерения |
Функции |
DU; DT; 1/DT |
||
Автоматические измерения |
Функции по вертикали |
Uпик-пик; Uампл; Uср.кв.; -U; +U; U макс.; U мин.; Uсред; |
||
Функции по горизонтали |
f; T; t нарастания; t среза; +t; -t; коэф. заполнения (%) |
|||
Измерение задержки |
FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF |
|||
Дополнительные возможности |
Интерфейс |
USB (файлы BMP, CSV- cохр. экранов и SET- профилей) |
||
Автоустановка |
В/дел, с/дел, параметры синхросигнала |
|||
Режим X-Y |
Х – кан 1; Y – кан 2; разность фаз < > |
|||
Внутренняя память |
Запись/считывание: 15 осциллограмм; 15 профилей |
|||
Выход калибратора |
Встроенный выход калибратора (меандр) в диапазоне 1 …100 кГц (разреш. 1 кГц) и регулир. скважностью 5…95% (разреш. 5%) |
|||
Общие данные |
ЖК-дисплей |
Цветной (TFT), диагональ14см, 8×10 дел (разрешение 320×240) |
||
Напряжение питания |
100…240 В, 48…63 Гц (автовыбор); потребл. 18 Вт |
|||
Габаритные размеры |
140×142×310 мм |
|||
Масса |
2,5 кг |
|||
Комплект поставки |
Шнур питания (1), делитель 1:1/1:10 (2) |
|||
Опции |
GSC-006 - мягкая сумка для транспортировки и хранения |
