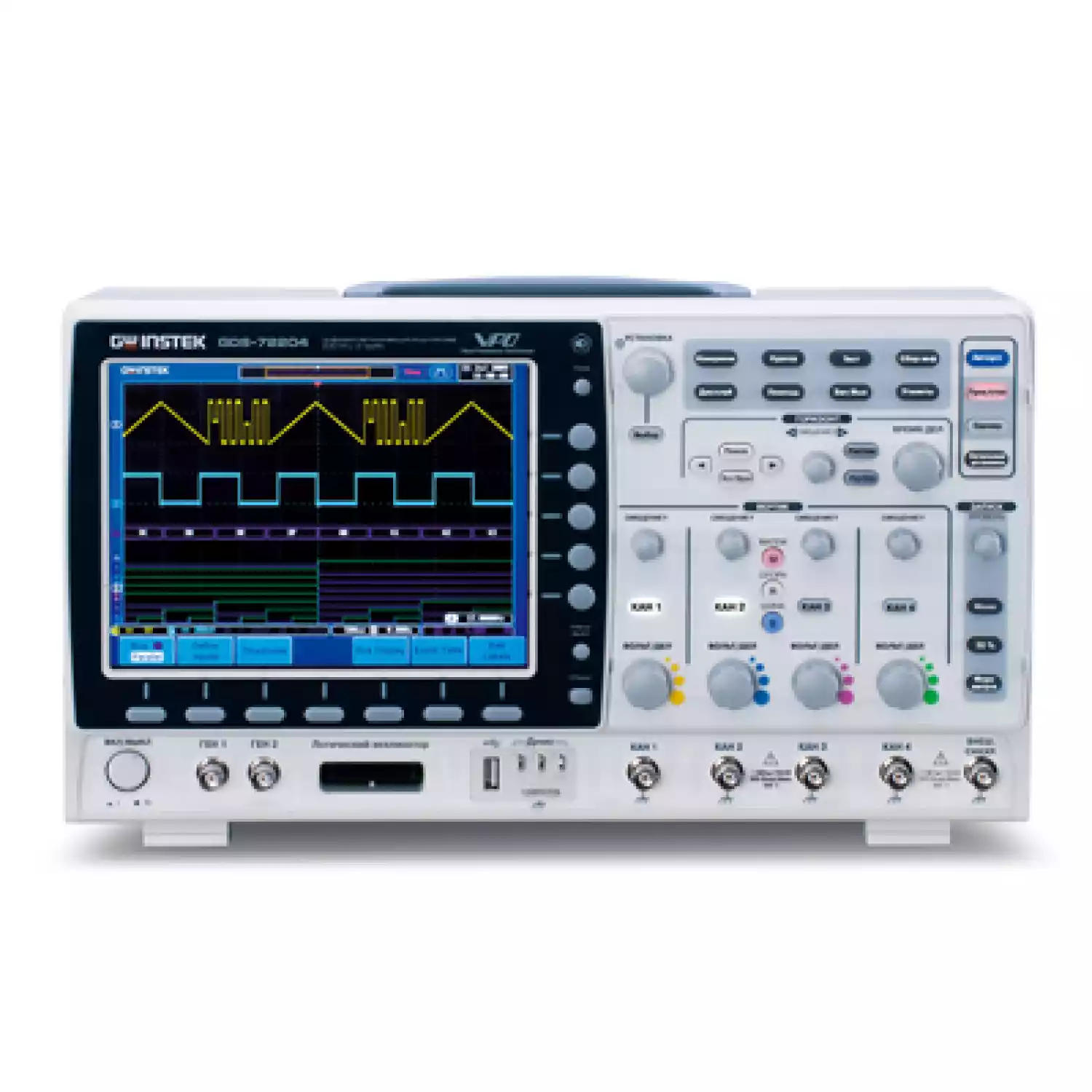

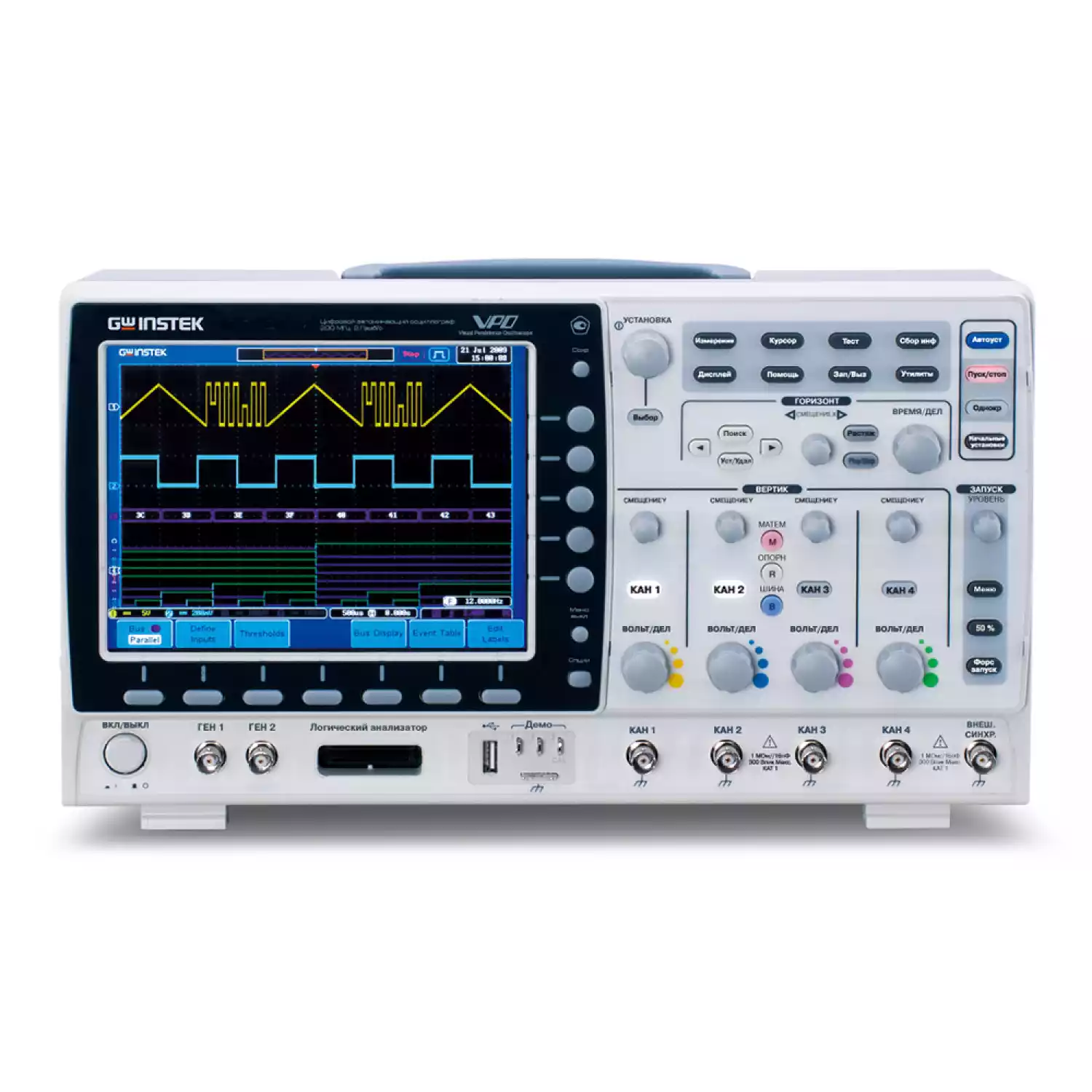

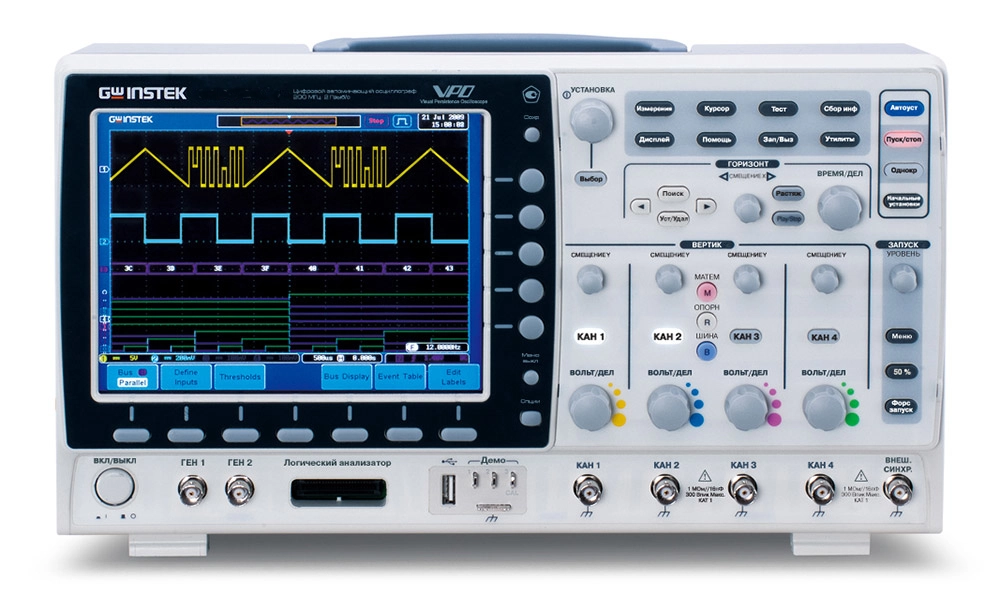

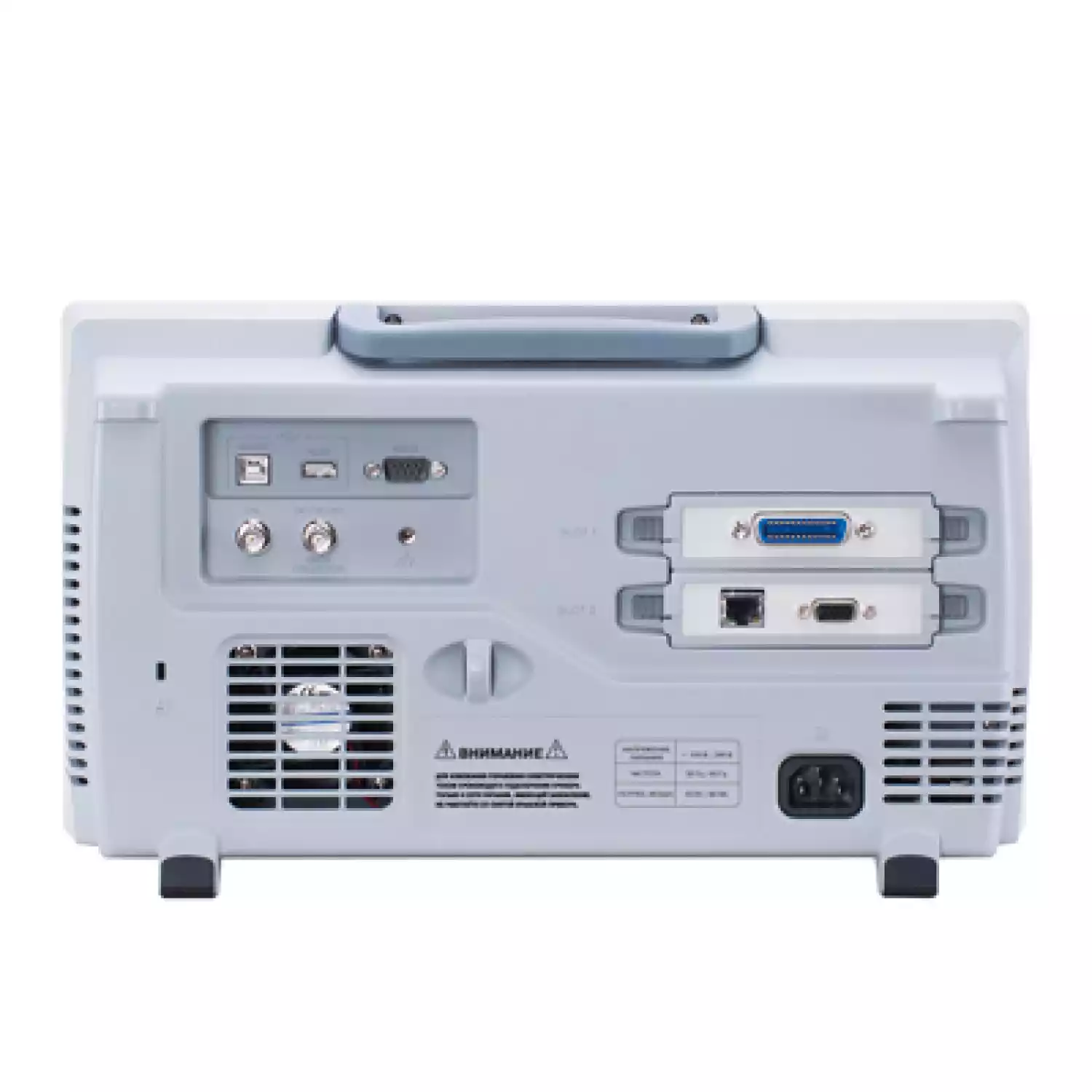

Осциллограф GW Instek GDS-72074

Новая серия осциллографов GDS-72000 сочетает высокие технические характеристики, функциональную насыщенность и надёжность, традиционно отличающие продукцию производства компании GW Instek. Благодаря большому и высококачественному экрану удобно производить наблюдения сигналов, выполнять и документировать необходимые измерения.

Наличие режима сегментированной памяти позволяет разделить захваченный сигнал на сегменты (до 2048 сегментов), удаляя ненужное межсегментное время, выделить отдельный сегмент для анализа и сохранения, а так же последовательно воспроизвести все полученные сегменты. Осциллограф при этом сохраняет межсегментное время и позволяет его вывести на экран, это дает возможность не только сохранить высокую частоту дискретизации при отображении высокочастотных сигналов, но и произвести измерения временных интервалов между редко повторяющимися сигналами.

Добавление нового для осциллографов GW Instek режима “поисковой машины”, необходимой для осциллографов с длинной памятью, позволяет производить поиск событий в отображаемом сигнале по условиям заданным пользователем. Каждое найденное событие помечается маркером. Пользователь может в ручном режиме перемещаться между маркерами. Возможности поисковой машины позволяют перенести настройки поисковой машины в условия синхронизации и наоборот.

Технические характеристики осциллографа GW Instek:

Характеристики	Параметры	GDS-72072 / GDS-72074	GDS-72102 / GDS-72104	GDS-72202 / GDS-72204	GDS-72302 / GDS-72304
Канал вертикального отклонения	Число каналов	2 / 4	2 / 4	2 / 4	2 / 4
	Полоса пропускания (-3 дБ)	0…70 МГц	0…100 МГц	0…200 МГц	0…300 МГц
	Огр. полосы пропускания	20 МГц	20 МГц	20, 100 МГц	20, 100, 200 МГц
	Коэф. отклонения (Коткл.)	1 мВ/дел…10 В/дел
	Погрешность установки Коткл.	± 3 %
	Время нарастания	≤ 5 нс	≤ 3,5 нс	≤ 1,75 нс	≤ 1,17 нс
	Входной импеданс	1 МОм (± 2 %) / 16 пФ
	Макс. входное напряжение	300 В (DC+AС пик), Кат I
	Математика	+, -, х; БПФ на участке 1 кб (дБ или мВ с.к.з)
Канал горизонтального отклонения	Коэф. развертки (Кразв.)	1 нс/дел…100 с/дел (шаг 1-2-5), самописец 100 мс/дел – 100 с/дел
	Погрешность установки Кразв.	± 0,002 %
	Режимы работы	Основной, задержанный (10 нс…10 с), ZOOM окна, самописец, X-Y
Синхронизация	Источники синхросигнала	любой из каналов, внешний (Ext), сеть, по лог. шине (D0-D15)
	Режимы запуска развертки	Автоколебательный, ждущий, однократный, ТВ (NTSC, PAL / SECAM), пред- (20 дел.) и послезапуск (1000 дел), по фронту, рант, по длительности импульса (10 нс…10 с), по событию (1…65535), попеременно (ALT); опция (Л.А.) - I2C, SPI*, UART, паралл. шина
	Связь входа синхронизации	ФНЧ, ФВЧ, фильтр шума, связь АС, связь DC
	Чувствительность синхронизации	0…100 МГц: 1 дел или 1 мВ; 100…200 МГц: 1,5 дел или 15 мВ; 200…300 МГц: 2 дел или 20 мВ
Аналого-цифровое преобразование	Разрешение по вертикали	8 бит
	Частота дискретизации	1 ГГц на канал (2 ГГц при объединении каналов)
	Эквив. частота дискретиз.	100 ГГц (для периодического сигнала)
	Интерполяция	SinX/x
	Длина записи	1 МБ (2 МБ при объединении каналов)
	Пиковый детектор	2 нс
	Режимы работы	Выборка, пик. детектор (> 2 нс); усреднение, накопление, однократн.
Курсорные измерения	Функции	DU; DT; 1/DT
Автоматические измерения	Функции по вертикали	Uпик-пик; Uампл; Uср.кв.; -U; +U; U макс.; U мин.; Uсред; выбросы на вершине и в паузе
	Функции по горизонтали	f; T; t нарастания; t среза; +t; -t; коэф. заполнения (%), фаза
	Измерение задержки	FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF
Дополнительные возможности	Интерфейс	USB, RS-232, опционально: GPIB (DS2-GPIB), VGA+LAN (DS2-LAN)
	Автоустановка	В/дел, с/дел, параметры синхросигнала
	Технология VPO	Захват и отображение редких сигналов и глитчей в режиме аналогового осциллографа (с накоплением). Скорость обновления экрана до 80.000 раз в сек.
	Режим X-Y	Х – кан 1, 3; Y – кан 2, 4; разность фаз < >
	Внутренняя память	Запись/считывание: 24 осциллограммы; 20 профилей
	Встроенный flash диск	64 МБ
	Слоты для установки опций	2 шт (на задней панели)
Логический анализатор I2C, SPI*, UART (аппаратная опция)	Частота дискретизации	500 МГц
	Полоса пропускания	200 МГц
	Длина памяти	до 2 МБ/канал
	Число каналов	16 кан (D15~D0) или 8 кан (D7~D0) – в зависимости от типа опции ЛА
	Синхронизация	по фронту, по последовательности, по длительности импульса, по шинам I2C, SPI*, UART, Parallel bus (параллельная шина)
	Порог срабатывания	TTL, CMOS, ECL, PECL, пользовательский (± 10 В)
	Макс. входное напряжение	± 40 В
	Максимальное напряжение	± 500 мВ
	Входное сопротивление	101 кОм/ 8 пФ
	Вертикальное разрешение	1 бит
Генератор функциональный (аппаратная опция)	Формы сигналов	Синус, прямоугольник, треугольник
	Частотный диапазон	0,1Гц ~ 5 МГц (Синус, Прямоугольник) 0,1Гц ~ 500 кГц (Треугольник)
	Выходной уровень	60 мВпик-пик ~ 6 Впик-пик (1 МОм) 30 мВпик-пик ~ 3 Впик-пик (50 Ом)
	Погрешность установки:	Частота: ±5*10-5; Амплитуда: ±10%
	Постоянное смещение	± 2 В (1 МОм); ± 1 В (50 Ом)
	Скважность	5 % ~ 95 % (только для прямоугольника)
Общие данные	ЖК-дисплей	Цветной (TFT) SVGA, диагональ 20 см, 8×10 дел (разреш. 800 х 600)
	Напряжение питания	100…240 В, 48…63 Гц (автовыбор); потребл. 18 Вт
	Габариты	380 х 220 х 145 мм
	Масса	4,2 кг
	Комплект поставки	Шнур питания (1), делитель 1:1/1:10 (2/4 по числу каналов), РЭ (1)
	Опции	GSC-008 - мягкая сумка для транспортировки и хранения
