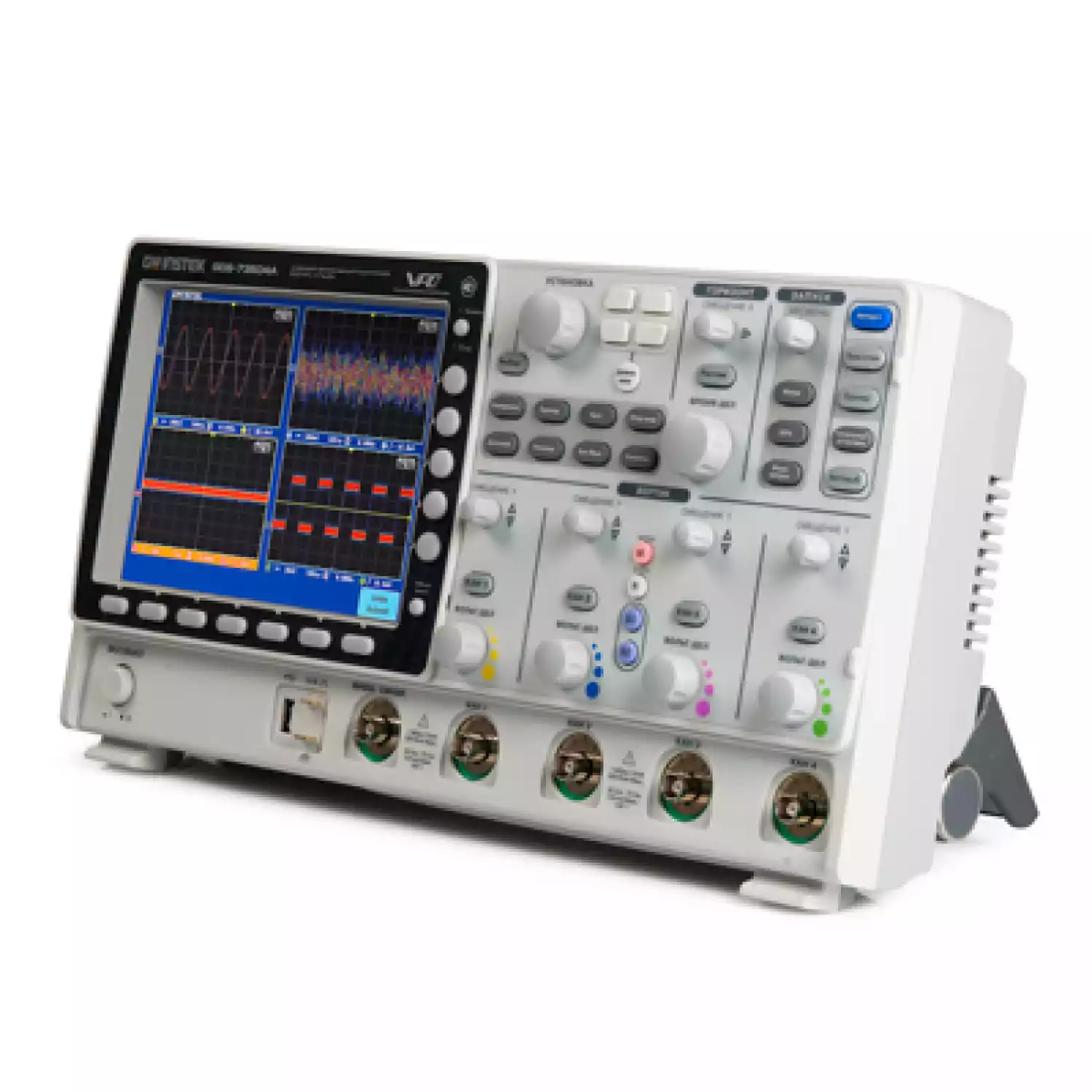

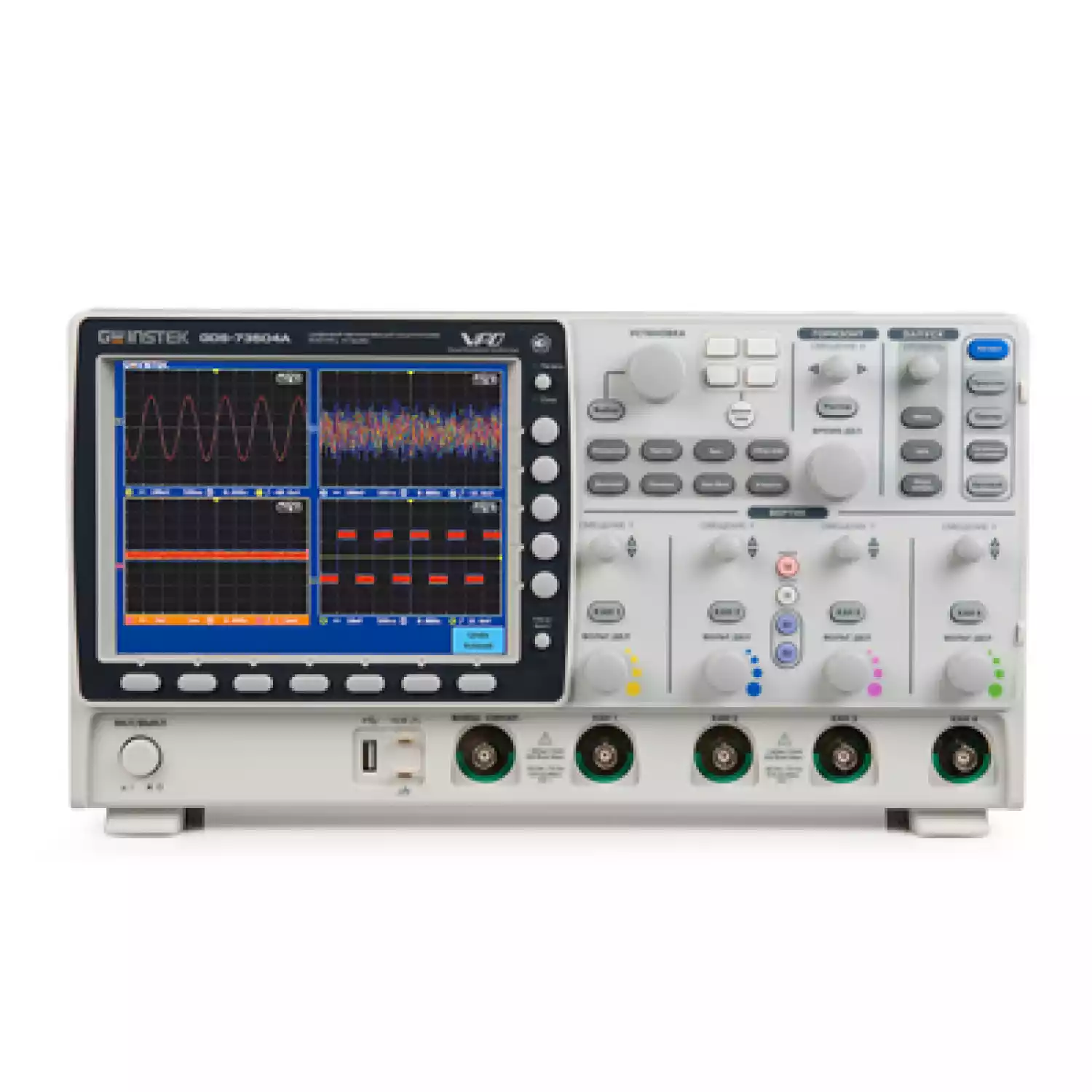

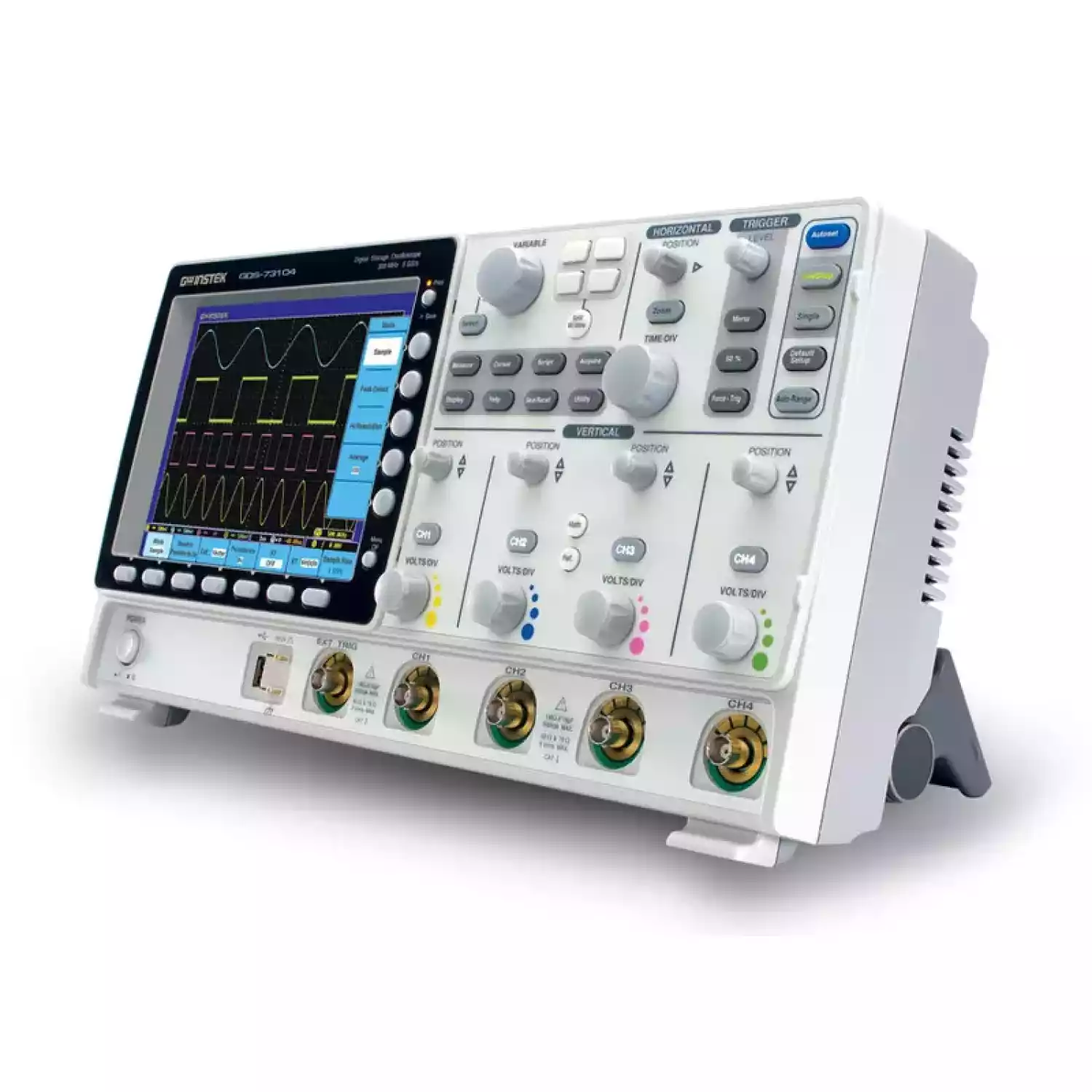

Новая серия осциллографов GDS-73000 сочетает высокие технические характеристики, функциональную насыщенность и надёжность, традиционно отличающие продукцию производства компании GW Instek. Благодаря большому и высококачественному экрану удобно производить наблюдения сигналов, выполнять и документировать необходимые измерения.
В моделях серии GDS-73000 максимальная частота дискретизации составляет 5 ГГц (эквивалентная 100 ГГц), объём памяти 25 К точек на канал. Осциллографы оснащены большим цветным ЖК дисплеем (TFT, диагональ 20 см, разрешение 800х600). Имеется возможность предпросмотра сохранённых осциллограмм в уменьшенном масштабе прямо из файловой системы в меню прибора. При визуализации осциллограмм доступна функция разделения экрана (до 4-х сегментов) позволяющая анализировать сигнал в каждом из каналов в отдельных окнах.

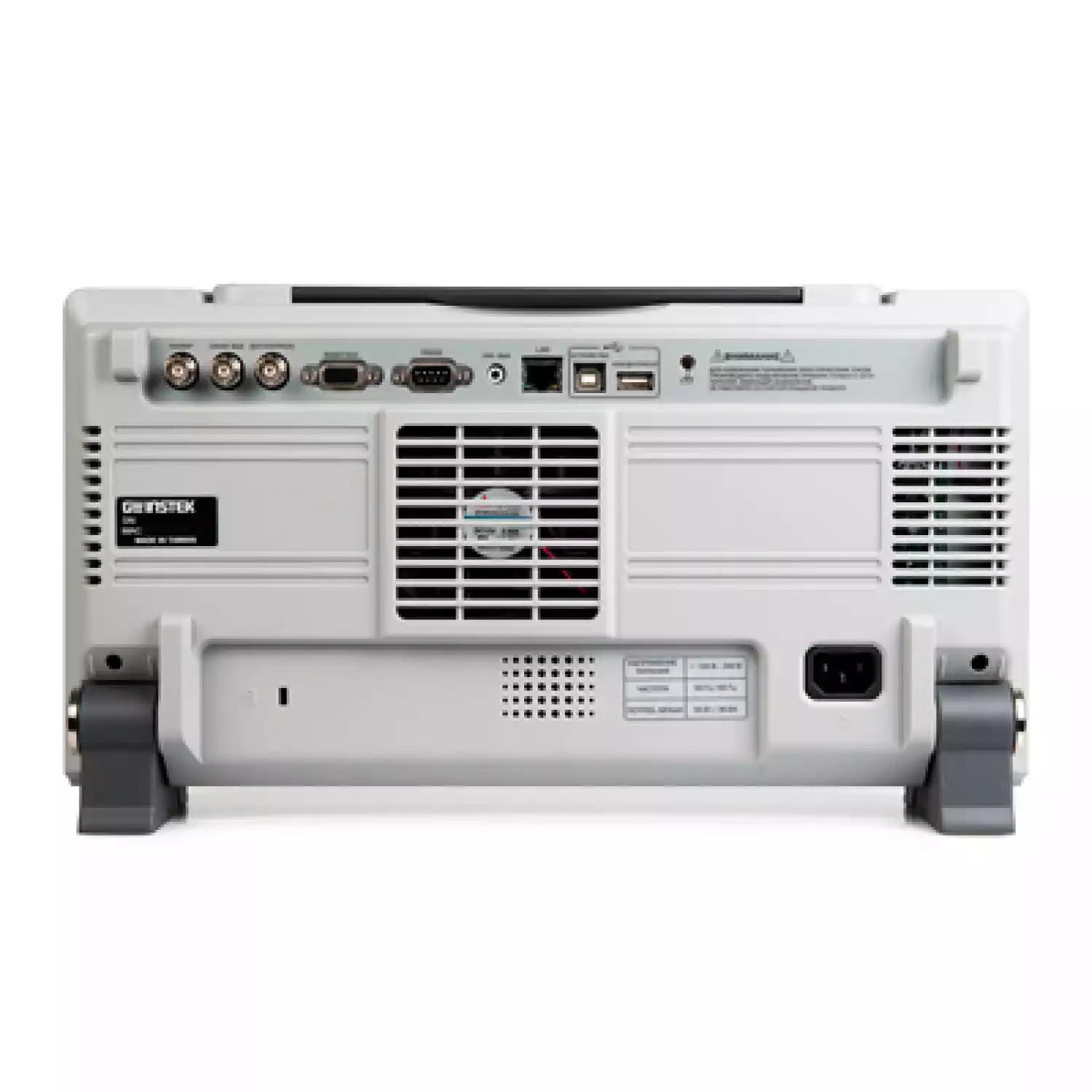

Осциллографы оснащены интерфейсами USB, LAN и RS-232 обеспечивающими дистанционное управление с ПК и сохранение результатов. Имеется опциональная возможность установки GPIB интерфейса. В арсенале измерительных ресурсов новых приборов: автоматические (27 видов) и курсорные измерения, режимы растяжки, самописца и XY, синхронизация по нескольким условиям, по длительности импульса и ТВ.
|
Характеристики |
Параметры |
GDS-73152/ |
GDS-73252/ |
GDS-73352/ |
GDS-73502A/ |
|
Канал вертикального отклонения |
Число каналов |
2/4 |
2/4 |
2/4 |
2/4 |
|
Полоса пропускания (-3 дБ) |
0…150 МГц |
0…250 МГц |
0…350 МГц |
0…500 МГц |
|
|
Ограничение полосы |
до 20 МГц/100 МГц/ 200 МГц/350 МГц в зависимости от модели |
||||
|
Коэф. отклонения (Коткл.) |
2 мВ/дел…1 В/дел (шаг 1-2-5) при 50/75 Ом |
||||
|
Погрешность установки Коткл. |
± 3 % |
||||
|
Связь по входу |
Открытый, закрытый, земля |
||||
|
Время нарастания |
≤ 2,3 нс |
≤ 1,4 нс |
≤ 1 нс |
≤ 700 пс |
|
|
Входной импеданс |
50 Ом, 75 Ом/ 1 МОм (± 2 %) / 16 пФ |
||||
|
Макс. входное напряжение |
5 В скз при 50/75 Ом/ 300 В (DC+AС пик, до 1 кГц) при 1МОм |
||||
|
Математика |
+, -, х, дел.; БПФ/дБ и БПФ с.к.з./мВ на участке 1 кБ |
||||
|
Канал горизонтального отклонения |
Коэф. развертки (Кразв.) |
1 нс/дел…100 с/дел (шаг 1-2-5), самописец 100 мс/дел – 100 с/дел |
|||
|
Погрешность установки Кразв. |
± 0,02 % |
||||
|
Режимы работы |
Основной, задержанный (10 нс…10 с), ZOOM окна, самописец, X-Y |
||||
|
Синхронизация |
Источники синхросигнала |
Кан 1, кан 2, кан 3, кан 4, сеть, внешний (Ext) |
|||
|
Режимы запуска развертки |
Автоколебательный, ждущий, однократный, ТВ (NTSC, PAL / SECAM), |
||||
|
Связь входа синхронизации |
ФНЧ, ФВЧ, фильтр шума, связь АС, связь DC |
||||
|
Чувствительность синхронизации |
0…50 МГц: 1 деление или 1 мВ; 50…150 МГц: 1,5 деление или 15 мВ; 150…350 МГц: 2 деления или 20 мВ; 350…500 МГц: 2,5 деления или 25 мВ |
||||
|
Аналого-цифровое преобразование |
Разрешение по вертикали |
8 бит |
|||
|
Максимальная частота дискретизации |
2,5 ГГц/ 5 ГГц |
2,5 ГГц/ 5 ГГц |
5 ГГц/ 5 ГГц |
4 ГГц/ 4 ГГц |
|
|
Эквив. частота дискретиз. |
100 ГГц (для периодического сигнала) |
||||
|
Длина записи |
25 К (на канал) |
||||
|
Пиковый детектор |
2 нс |
||||
|
Режимы работы |
Выборка, пик. детектор (> 2 нс); усреднение (2 /…/ 256), накопление (100мс…10с, беск.) |
||||
|
Курсорные измерения |
Функции |
DU; DT; 1/DT |
|||
|
Автоматические измерения |
Функции по вертикали |
Uпик-пик; Uампл; Uсред; Uср.кв.; -U; +U; U макс.; U мин.; |
|||
|
Функции по горизонтали |
f; T; t нарастания; t среза; +t; -t; коэф. заполнения (%), фаза |
||||
|
Измерение t задержки |
FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF |
||||
|
Дополнительные возможности |
Интерфейс |
USB, RS-232, LAN, GPIB (опция), SVGA out |
|||
|
Автоустановка |
В/дел, с/дел, параметры синхросигнала |
||||
|
Технология VPO |
Захват и отображение редких сигналов и глитчей в режиме аналогового осциллографа (с накоплением). Скорость обновления экрана до 3.000 раз в сек. |
||||
|
Разделение экрана |
Наблюдение сигналов в 2-х отдельных окнах с возможностью независимых регулировок параметров в каждом из каналов |
||||
|
Режим X-Y |
Х – кан 1, кан 3; Y – кан 2, кан 4; разность фаз < > |
||||
|
Внутренняя память |
24 осциллограммы, 20 профилей настроек (запись/ считывание) |
||||
|
Встроенный flash диск |
64 мБ |
||||
|
Линейный выход |
3,5 мм (stereo jack) сигнальный аудиовыход режима доп. контроля |
||||
|
Измерение мощности |
Измерение |
Uскз, U пик факт (Vcf), частота, Iскз, I пик факт (Icf), мощность (активная, реактивная, полная), коэф. мощности (PF), угол сдвига фаз (U/I) |
|||
|
Гармоники |
Частота, Амплитуда, Ампл. скз, фаза, КГ (THD-F), КНИ (THD-R), скз/RMS |
||||
|
Пульсации |
Ток, напряжение (U/ I) |
||||
|
Пусковой ток (In-rush) |
Первый пик, второй пик. |
||||
|
Анализ сигналов шин I2C, SPI, UART (опция DS3-SBD) |
SPI** |
Синхр. и декод. по шине (SS/ MOSI/ MISO или MOSI/ MISO) |
|||
|
I2C |
Синхр.. по шине (параметры): старт/ перезапуск/ стоп/ пропадание ACK/ адрес (7 или 10 бит)/ данные или Адрес/ данные |
||||
|
UART |
Синхронизация по шине (параметры): Tx стартовый бит, Rx старт.бит, Tx конец пакета End of Packet, Rx End of Packet, Tx Data, Rx Data, Tx Parity Error, and Rx Parity. |
||||
|
Общие данные |
ЖК-дисплей |
Цветной (TFT), диагональ 20 см, 8 × 10 дел (разрешение 800 × 600) |
|||
|
Напряжение питания |
100…240 В, 47…63 Гц (автовыбор) |
||||
|
Потребл. мощность |
96 Вт |
||||
|
Габаритные размеры |
400 × 200 × 130 мм |
||||
|
Масса |
4 кг |
||||
|
Комплект поставки |
Шнур питания (1), делитель1:10 (2/4 по числу каналов), РЭ (1) |
||||
|
Опции |
ПО анализа электроэнергии DS3-PWR (ПКЭ, гармоники, пульсации, пусковой ток), ПО анализа сигналов шин I2C, SPI, UART (синхр./декод.), интерфейс GPIB GUG-001 (кабель конвертер USB-GPIB), GSC-008 - мягкая сумка для транспортировки и хранения |
||||
