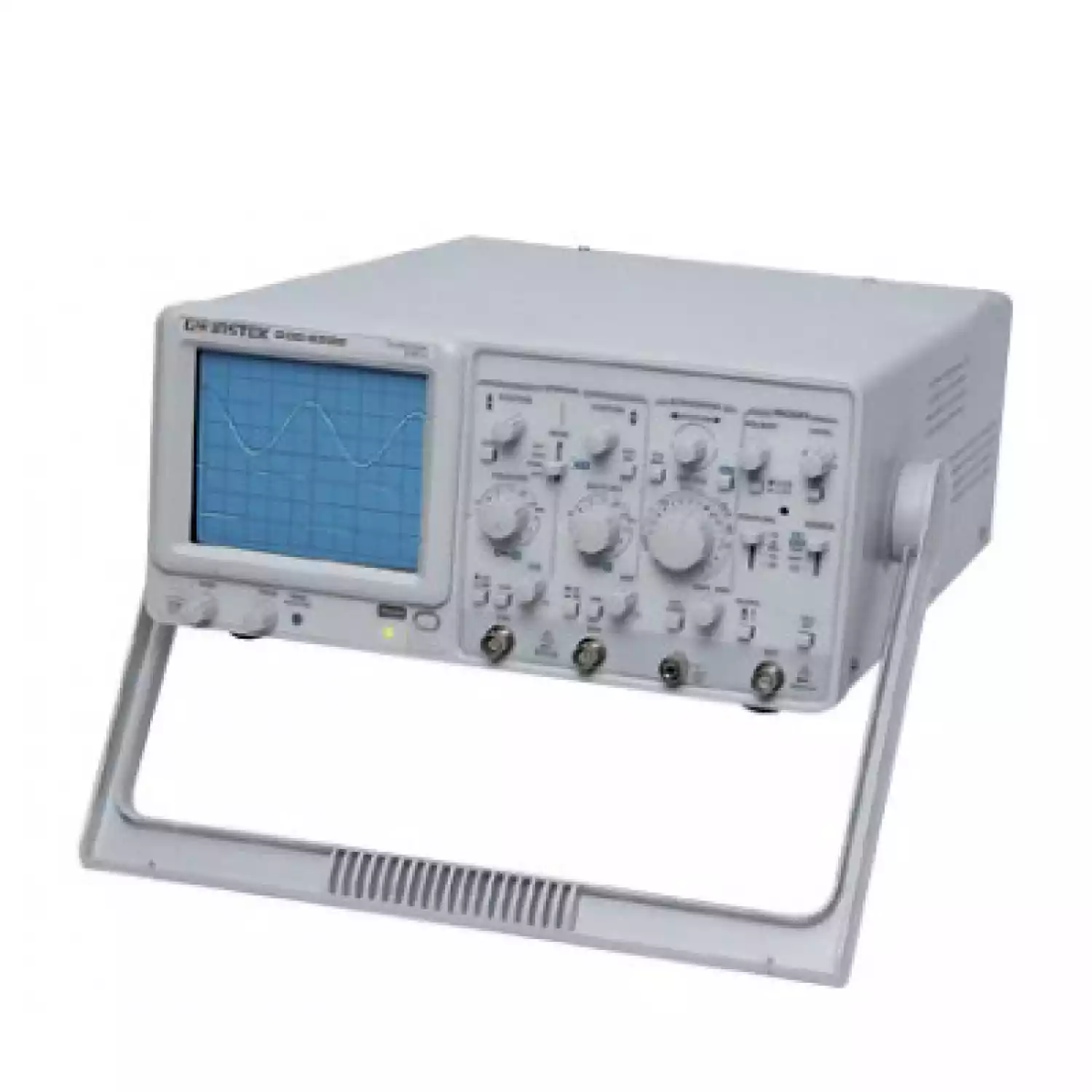

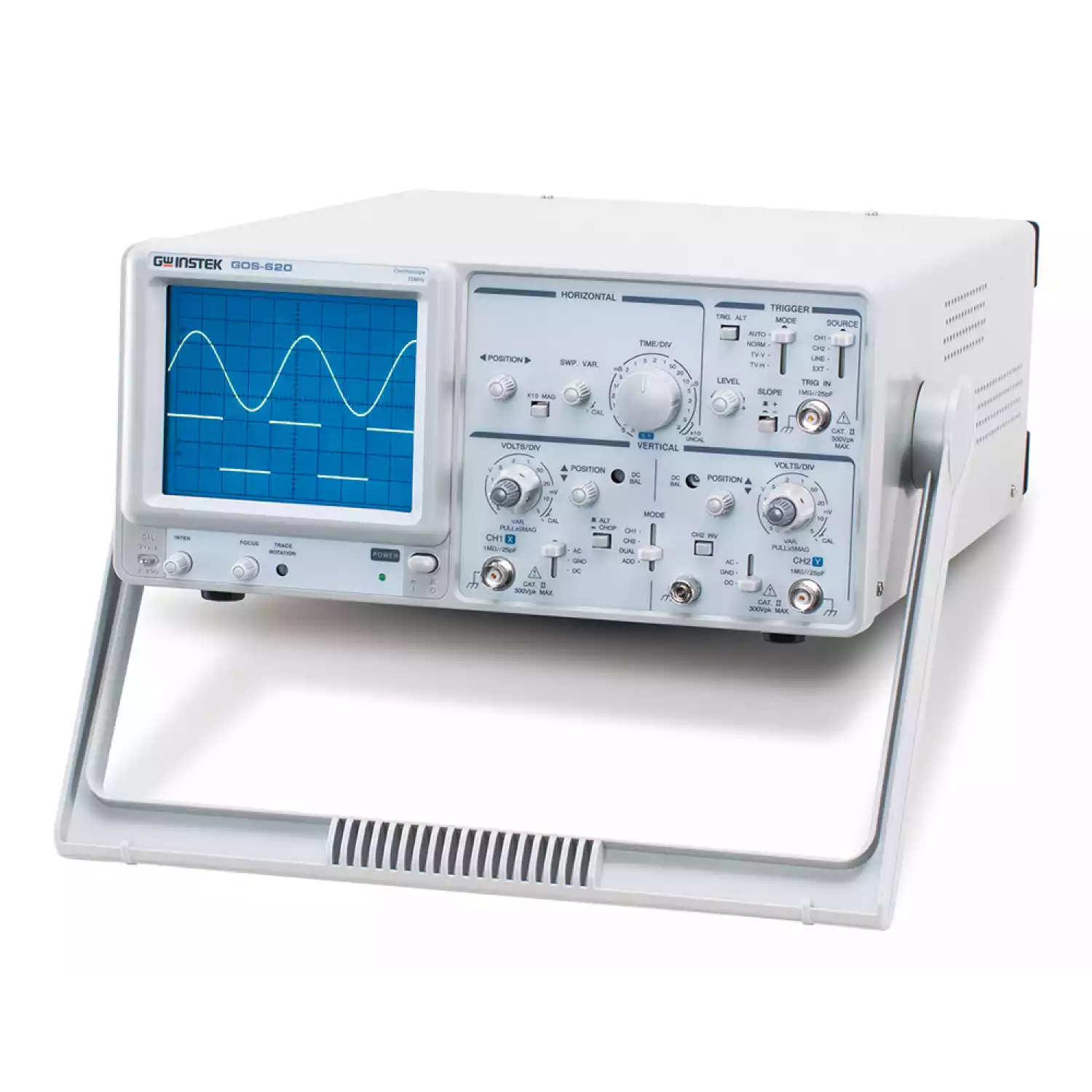

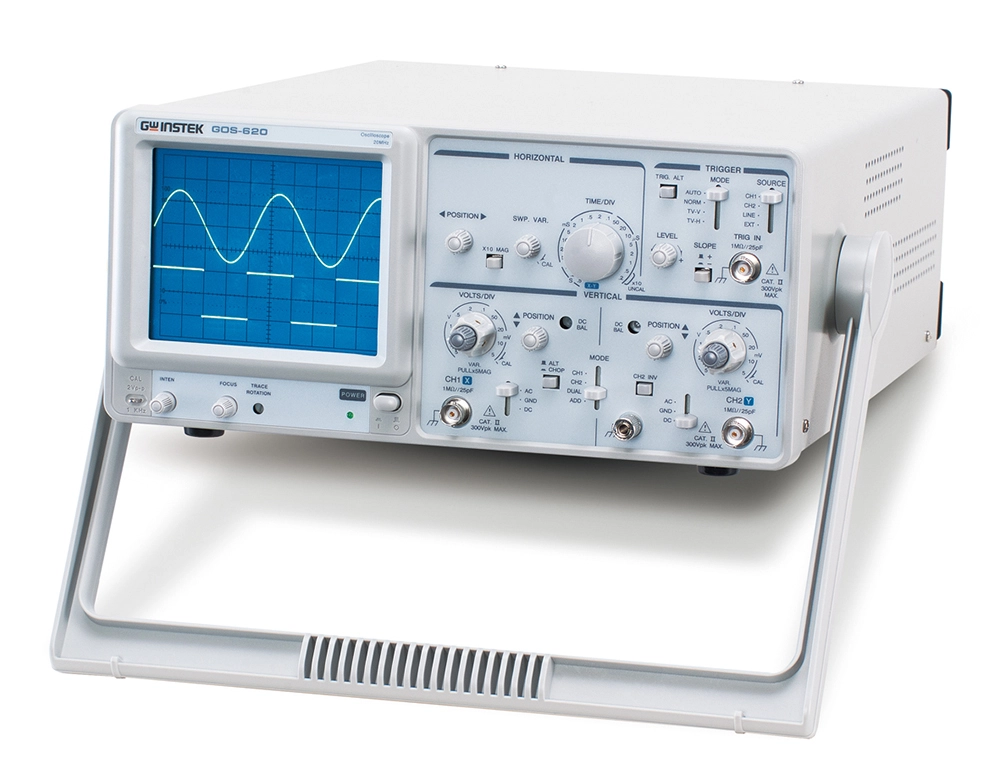

Аналоговый двухлучевой осциллограф Универсальные двухлучевые осциллографы имеют широкую полосу частот, до 50 МГц при высокой чувствительности по вертикали, от 1 мВ до 20 В/дел. Приборы выгодно отличаются своими расширенными возможностями: 6-разрядный цифровой измеритель частоты с точностью 0.01%.
На дисплее осциллографа могут одновременно отображаться две формы одной осциллограммы: в реальном масштабе и увеличенном.
|
Характеристики |
Параметры |
Значения |
|
Канал вертикального отклонения |
Полоса пропускания |
0…20МГц (-3дБ) (0…7МГц при усилении х5) |
|
Коэф. отклонения (Коткл.) |
5мВ/дел…5В/дел (шаг 1-2-5), усиление ×5 |
|
|
Погрешность установки Коткл. |
±3% (±5% при усилении х5) |
|
|
Регулировка Коткл. |
Плавное перекрытие в 2,5 раза |
|
|
Время нарастания |
≤ 17,5нс (≤ 50нс при усилении ×5) |
|
|
Входной импеданс |
1МОм/25пФ |
|
|
Макс. входное напряжение |
300В (DC+AСпик., до 1кГц) |
|
|
Режимы работы |
Канал 1, канал 2, канал 2 инвертированный, каналы 1+2, каналы 1 и 2 прерывисто или поочередно |
|
|
Выход канала 1 |
≥ 20мВ/дел на 50Ом |
|
|
Канал горизонтального отклонения |
Коэф. развертки (Кразв.) |
0,2мкс/дел…0,5с/дел (шаг 1-2-5), растяжка ×10 |
|
Погрешность установки Кразв. |
±3% (±5% при растяжке х10) |
|
|
Регулировка Кразв. |
Плавное перекрытие в 2,5 раза |
|
|
Синхронизация |
Источники синхронизации |
Автовыбор, канал 1, канал 2, сеть, внешний |
|
Режимы запуска развертки |
Автоколебательный, ждущий, ТВ (кадр, строка) |
|
|
Уровень внеш синхронизации |
До 300В (DC+Acпик., до 1кГц) |
|
|
Вход внешней синхронизации |
1МОм/30пФ |
|
|
X-Y вход |
Полоса пропускания |
0…500кГц (-3дБ) |
|
Коэффициент отклонения |
5мВ/дел…5В/дел (±4%) |
|
|
Разность фаз X-Y |
≤ 30 в диапазоне 0…50кГц |
|
|
Z-вход |
Частотный диапазон |
0…2МГц |
|
Чувствительность |
≥ 5В (макс. до 30В DC+ACпик., до 1кГц) |
|
|
Входное сопротивление |
47кОм |
|
|
ЭЛТ |
Размер экрана |
8×10дел. (1дел.=10мм) |
|
Напряжение ускорения |
2кВ |
|
|
Функциональный генератор |
Частотный диапазон |
0,1Гц…1МГц (7 поддиапазонов с плавной регулировкой 10:1) |
|
Форма выходного сигнала |
Синус, прямоугольник, треугольник |
|
|
Выходной уровень |
До 14В (размах), плавная регулировка |
|
|
Постоянное смещение |
±6В |
|
|
Коэффициент гармоник |
< > |
|
|
Время нарастания/спада |
< > |
|
|
Асимметрия импульсов |
±2% (на 1кГц) |
|
|
Выходное сопротивление |
50Ом |
|
|
Общие данные |
Напряжение питания |
115В/230В±15%, 50/60Гц |
|
Потребляемая мощность |
45ВА (GOS-620FG), 40ВА (GOS-620) |
|
|
Габаритные размеры |
310×150×455мм |
|
|
Масса |
8.5кг (GOS-620FG), 8.0кг (GOS-620) |
|
|
Комплект поставки |
Шнур питания (1), делитель х1 / х10 (2) |
