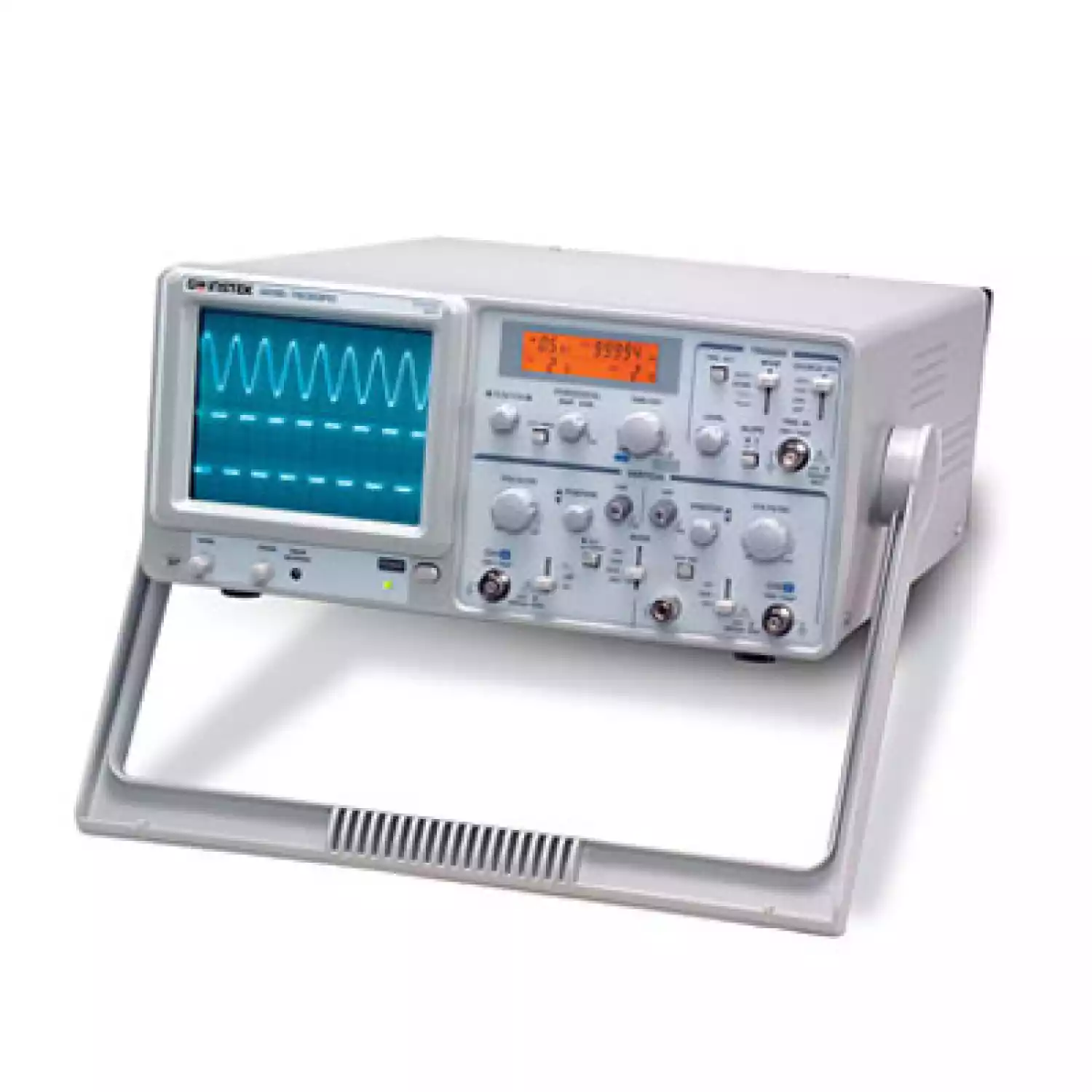

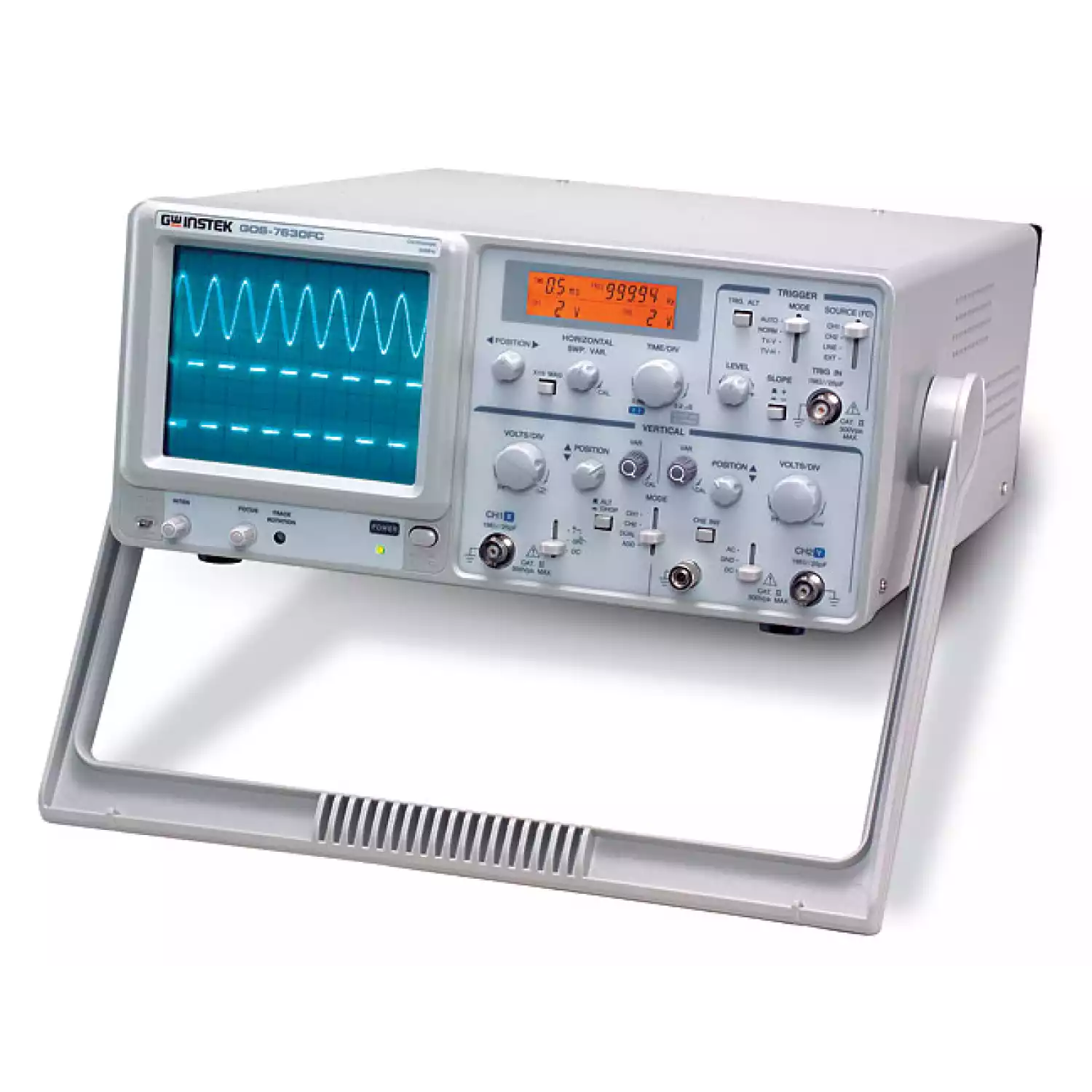

Осциллограф GW Instek GOS-7630FC
Артикул: 15742

Осциллограф GW Instek GOS-7630FC

Артикул: 15742
Подробнее
Осциллограф GW Instek GOS-7630FC нет изображения
Под заказ
Срок поставки от 7 дней
Цена по запросу
Запросить цену
В избранное Из избранного
Нашли дешевле? Снизим цену!
Получить скидку
Отгрузка со склада
Все цены на сайте указаны с учетом НДС
Доставка по России, Казахстану и Беларуси, курьерскими службами и транспортными компаниями
Обмен или возврат товара при обнаружении неисправности
Нашли дешевле? Снизим цену!
Получить скидку

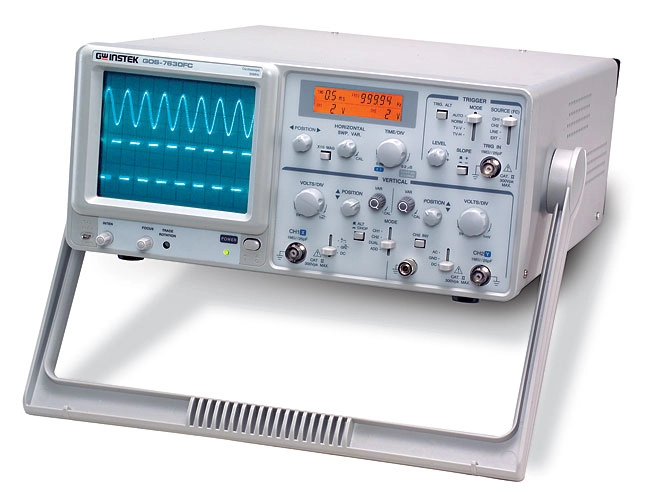

Осциллограф GW Instek GOS-7630FC

Аналоговый двухлучевой осциллограф Универсальные двухлучевые осциллографы имеют широкую полосу частот, до 50 МГц при высокой чувствительности по вертикали, от 1 мВ до 20 В/дел. Приборы выгодно отличаются своими расширенными возможностями: 6-разрядный цифровой измеритель частоты с точностью 0.01%.

На дисплее осциллографа могут одновременно отображаться две формы одной осциллограммы: в реальном масштабе и увеличенном.



Технические характеристики осциллографа GW Instek:

Характеристики

Параметры

Значения

Канал вертикального отклонения

Полоса пропускания

0…30 МГц (-3 дБ) (0…7 МГц при усилении ×5)

Коэф. отклонения (Коткл.)

5 мВ/дел…5 В/дел (шаг 1-2-5), усиление ×5

Погрешность установки Коткл.

±3% (±5% при 1 мВ/дел, 2 мВ/дел)

Регулировка Коткл.

Плавное перекрытие в 2,5 раза

Время нарастания

≤ 11,7нс (≤ 50 нс при 1 мВ/дел, 2 мВ/дел)

Входной импеданс

1 МОм/25 пФ

Макс. входное напряжение

300 В (DC+AСпик., до 1 кГц)

Режимы работы

Канал 1, канал 2, каналы 1+2, каналы 1 и 2 прерывисто или поочередно

Выход канала 1

≥20 мВ/дел на 50 Ом, частота 50 Гц ~ 5 МГц

Канал горизонтального отклонения

Коэф. развертки (Кразв.)

0,2 мкс/дел…0,5 с/дел (шаг 1-2-5), растяжка ×10

Погрешность установки Кразв.

±3% (±5% при растяжке х10)

Регулировка Кразв.

Плавное перекрытие в 2,5 раза

Синхронизация

Источники синхронизации

Автовыбор, канал 1, канал 2, сеть, внешний

Режимы запуска развертки

Автоколебательный, ждущий, ТВ (кадр, строка)

Уровень внеш синхронизации

До 300 В (DC+Acпик., до 1 кГц)

Вход внешней синхронизации

1 МОм/30 пФ

X-Y вход

Полоса пропускания

0…500 кГц (-3 дБ)

Коэффициент отклонения

5 мВ/дел…5 В/дел (±4%)

Разность фаз X-Y

≤ 3° в диапазоне 0…50 кГц

Z-вход

Частотный диапазон

0…2 МГц

Чувствительность

≥5 В (макс. до 30 В DC+ACпик., до 1 кГц)

Входное сопротивление

47 кОм

ЭЛТ

Размер экрана

8×10 дел. (1 дел.=10 мм)

Напряжение ускорения

2 кВ

ЖК - индикатор

Функции

Отображение коэффициента развертки, коэф. отклонения, X-Y режим, частоты входного сигнала (5 разрядов)

Подсветка

Оранжевая

Частотомер

Диапазон

50 Гц…30 МГц

Число разрядов

5

Погрешность измерения

±0,05 %: 50 Гц – 1 кГц, ±0,02 %: 1 кГц – 30 МГц

Чувствительность

> 2 делений по горизонтальной оси

Общие данные

Напряжение питания

115 В / 230 В ±15%, 50/60 Гц

Габаритные размеры

310 × 150 × 455 мм

Масса

8,2 кг

Температура хранения

-10~+70 °C при влажности не более 70%

Комплект поставки

Шнур питания (1), пробник  ×1 /  ×10 (2)
