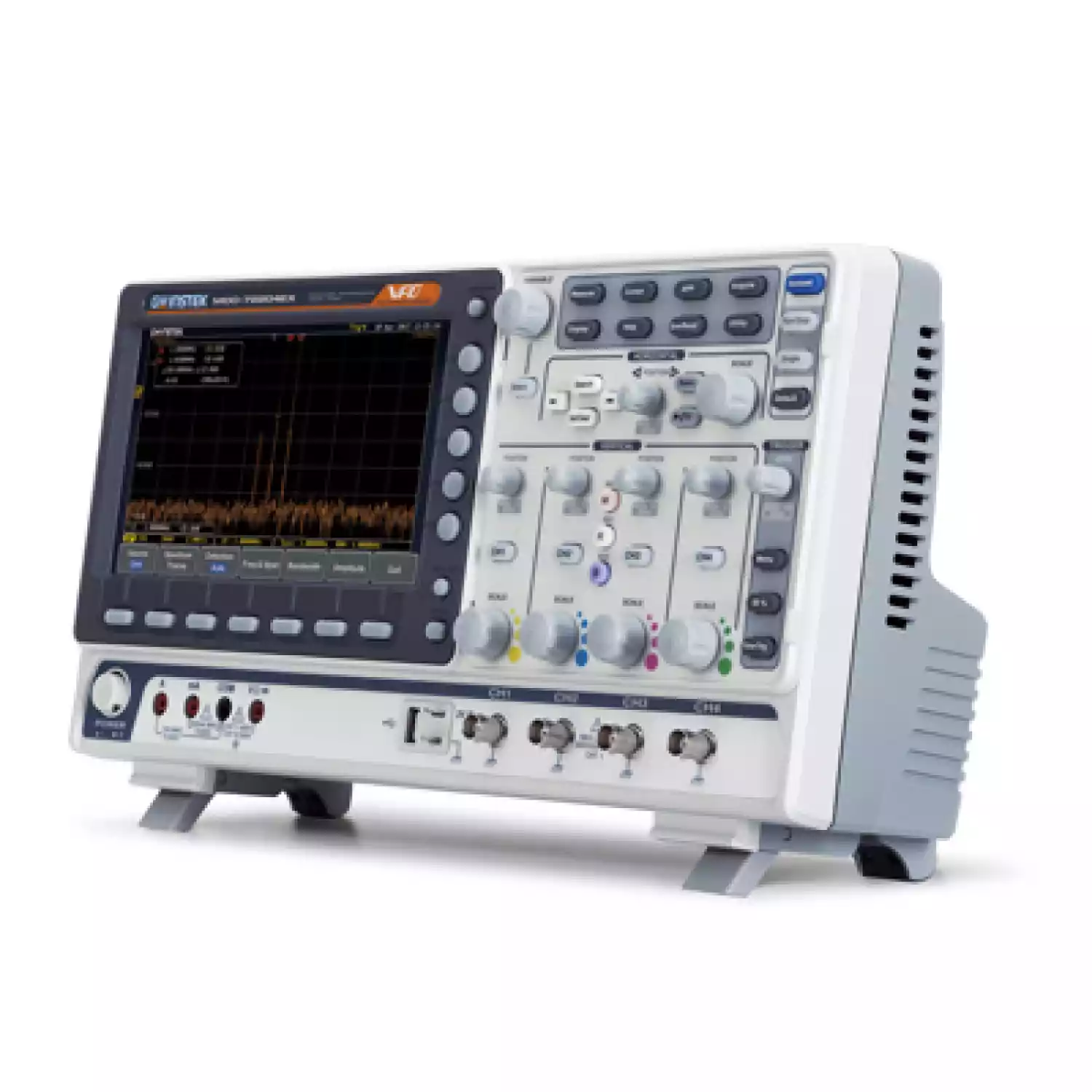

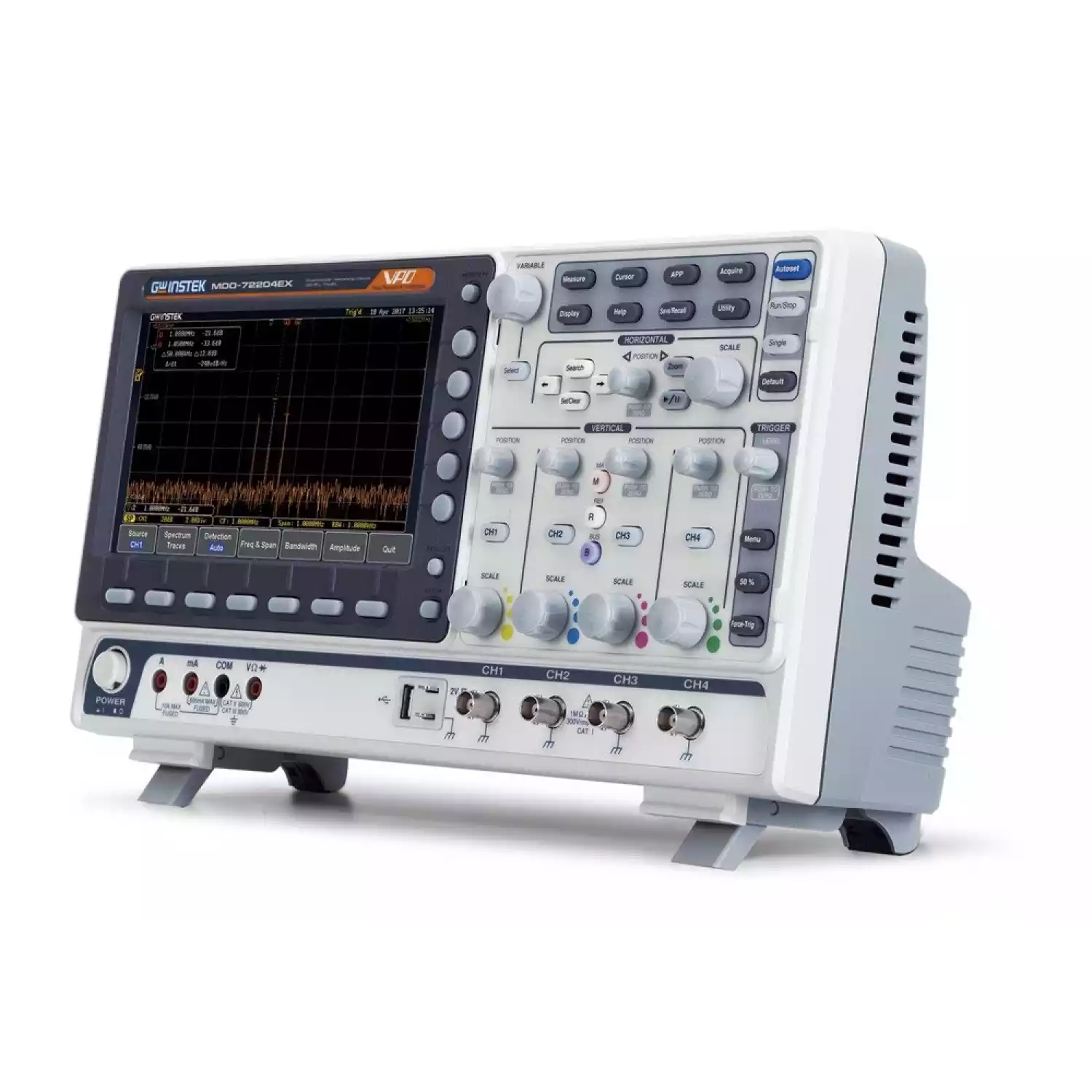

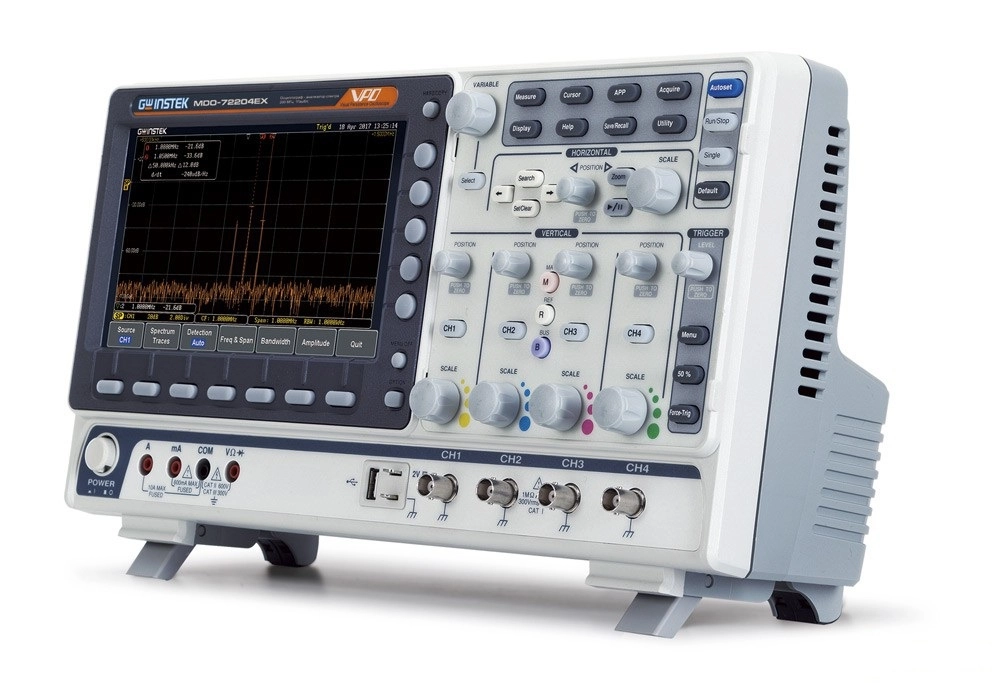

Осциллограф GW Instek MDO-72074EG

Цифровые осциллографы смешанных сигналов серии MDO-72000E обеспечивают регистрацию аналоговых, цифровых и радиочастотных сигналов с их корреляцией по времени. Специально разработанные и предназначенные для тестирования электронных схем и отладки РЭА, модели данной серии позволяют исследовать сигнал и выполнять измерения одновременно во временной и частотной областях (Time/Frequencymixed domain oscilloscope).

В основу аппаратной реализации осциллографов заложена высокопроизводительная платформа GDS/ MSO от GW Instek в сочетании с инновационными решениями по оптимизации вычислительных алгоритмов и самая современная элементная база.

Технические характеристики осциллографа GW Instek:

Характеристики	Параметры	MDO-72072EG / MDO-72074EG	MDO-72102EG / MDO-72104EG	MDO-72202EG / MDO-72204EG
Канал вертикального отклонения	Число каналов	2 + Ext / 4	2 + Ext / 4	2 + Ext / 4
	Полоса пропускания (-3 дБ)	0…70 МГц	0…100 МГц	0…200 МГц
	Огранич. полосы пропуск.	20 МГц	20 МГц	20, 100 МГц
	Коэф. отклонения (Коткл.)	1 мВ/дел…10 В/дел
	Погрешность установки Коткл.	± 3 % (± 5 % при Коткл 1 мВ/дел )
	Время нарастания	≤ 5 нс	≤ 3,5 нс	≤ 1,75 нс
	Входной импеданс	1 МОм (± 2 %) / 16 пФ
	Макс. входное напряжение	300 Вскз, кат. I
	Математика	+, -, х; ÷, пользоват. редактор формул, БПФ на участке 1 МБ (дБ или мВ с.к.з)
	Полярность	Нормальная, инверсия
Канал горизонтального отклонения	Коэф. развертки (Кразв.)	1 нс/дел…100 с/дел (шаг 1-2-5), самописец 100 мс/дел – 100 с/дел (Roll)
	Погрешность установки Кразв.	± 0,005 % (на каждом интервале ≥ 1 мс)
	Режимы работы	основной, задержанный (4 нс…10 с), ZOOM окна, самописец, X-Y (для 4-х кан.)
	Режим X-Y	Х – кан 1; Y – 3; разность фаз < >
Синхронизация	Источники синхросигнала	любой из каналов, сеть, внеш. (Ext только в 2 кан. мод.)
	Режимы запуска развертки	Автоколебательный, ждущий, однократный (single Sequence)
	Виды синхронизации	по фронту, рант, по длительности импульса, ТВ (video), по событию (1…65535), попеременно (ALT); отложенная (4 нс…10 с), по шине; по ск. нарастания и спада, пред- (10 дел.) и послезапуск (2,000,000 дел)
	Связь входа синхронизации	ФНЧ, ФВЧ, фильтр шума, АС (закр.), DC (откр.)
	Чувствительность синхрониз.	1 дел
Аналого-цифровое преобразование и сбор данных	Разрешение по вертикали	8 бит
	Частота дискретизации	2 кан. модель: 1 ГГц/канал 4 кан. модель: 2 канала – 1 ГГц/канал, 3 и 4 канала – 500 МГц/канал
	Интерполяция	SinX/x, линейная
	Длина записи (макс.)	10 МБ/ на кан (29.000 сегментов)
	Режимы работы	Выборка, пик. детектор (> 2 нс); усреднение (2…256), однократно
	Межсегментное время	0,41 мкс
	Макс. скорость обновления	до 120.000 осц./с
Курсорные измерения	Функции	DU; DT; 1/DT (ед. измерения сек., Гц, град.°, отношение %)
Автоматические измерения (38 параметров)	Функции по вертикали	Uпик-пик; Uампл; Uср.кв.; -U; +U; U макс.; U мин.; Uсред; выбросы на вершине и в паузе
	Функции по горизонтали	f; T; t нарастания; t среза; +t; -t; коэф. заполнения (%), фаза (°)
	Измерение задержки	FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF
Анализатор спектра	Диапазон частот	0 (DC)…500 МГц (макс. вход. частота 500 МГц – некалибрована)
	Полоса обзора	1 кГц ~ 500 МГц (макс.)
	Диапазон перестройки фильтров полосы пропуск. ПЧ по уровню -3 дБ	1Гц ~ 500 кГц (макс.)
	Диапазон установки опорного уровня	-50 дБм … +40 дБм (с шагом 5 дБм)
	Единицы измерения уровня	дБм, дБВскз, линейное СКЗ
	Положение по горизонтали	-12 дел. … +12 дел. шкалы
	Вертикальная шкала	1 дБ/дел. … 20 дБ/дел. (шаг 1-2-5)
	Средний уровень собственных шумов относительно 1 мВт	< > < > < >
	Гармонические искажения	< >
	Тип представления результатов на экране	нормальный (Normal); удержание Макс/ Мин.; усреднение (2 ~ 256)
	Тип детектора (график)	мгновенного значения (Sample); положительного пика (+Peak); отрицательного пика (-Peak), усреднение (Average)
	Типы окон преобразования Фурье (БПФ фактор)	Хеннинга (1,44), прямоугольное (0,89), Хемминга (1,30), Блекмана (1,68).
Генератор сигналов произвольной формы	Диапазон частот	0,1Гц…25 МГц (синус), до 15 МГц (прямоуг./ импульс), до 1 МГц (пила)
	Частота дискретизации	200 МГц
	Разрешение ЦАП	14 бит
	Число каналов	2
	Амплитуда	10 мВ …2, 5 В п-п (на 50 Ом); 20 мВ … 5 В п-п (на выс.ом. нарг./ HighZ)
	Макс. разрешение	1 мВ
	Формы сигнала (13 типов)	синус, прямоугольник, импульс/Pulse, пила, пост. смещ./DC, шум, Sinc, Гаусса, Лоренца, экспоненц. нарастание/ спад, полусинус/ Haversine, кардио ритм/ Cardiac

Комплект поставки:

Шнур питания
делитель 1:1/1:10 (2/4 по числу кан.)
кабель GTL-110 (2, BNC-BNC)
РЭ (1, CD-диск)
